Пружина газовая
Газовые пружины (газовые упоры, газлифты) — это пневматические устройства, которые создают контролируемое усилие для подъема, удержания и демпфирования различных механизмов. Внутри герметичного цилиндра находится сжатый азот под давлением 50-150 атмосфер, который обеспечивает плавное движение штока без рывков.
Основное преимущество газовых пружин — способность удерживать тяжелые предметы в любом положении при минимальных усилиях со стороны пользователя. Они компенсируют вес груза, обеспечивают безопасное открытие капотов, багажников, люков и дверей. Широкое применение нашли в автопроме (упоры капота и багажника), мебельной промышленности (откидные кровати, кухонные фасады), медицинском оборудовании (кушетки, подъемники) и промышленных механизмах.
Современные технологии газовых пружин
50 лет эволюции отрасли — в каждой нашей пружине. Мы работаем только с передовыми технологиями. Примеры того, что вы получаете:
Нержавеющая сталь AISI 316
Корпуса и штоки из пищевой нержавеющей стали. Полная защита от коррозии, влаги и агрессивных сред.
Ваша выгода: срок службы в 3-5 раз дольше в сложных условиях. Соответствие HACCP для пищевой и медицинской промышленности.
Полимерные уплотнения
Двойные уплотнения (FKM/EPDM) из фторкаучука и этилен-пропиленового каучука. Рабочий диапазон от -50°C до +200°C.
Ваша выгода: герметичность на протяжении всего срока службы. Снижение риска утечек газа на 70%.
Синтетические масла PAO
Полиальфаолефиновые масла с стабильной вязкостью. Не густеют на морозе, не разжижаются в жару.
Ваша выгода: плавная работа при любых температурах. Ресурс увеличивается на 40% по сравнению с минеральными маслами.
Хромирование штоков
Твердость поверхности 60-90 HRC. Шероховатость Ra 0,1-0,2 мкм. Многослойное покрытие для максимальной износостойкости.
Ваша выгода: шток не царапается, уплотнения не изнашиваются. Ресурс до 100 000 циклов.
IoT-датчики и мониторинг
Интеллектуальные пружины с датчиками положения и давления. Интеграция с системами предиктивного обслуживания.
Ваша выгода: вы знаете о износе до поломки. Снижение простоев оборудования на 60%.
Высокоточное производство
Автоматизированные линии с компьютерным контролем. Точность характеристик ±3%. Каждая пружина проходит тестирование.
Ваша выгода: стабильное качество от партии к партии. Минимальный процент брака — менее 0,1%.
Стандарты и сертификация
Качественные газовые пружины соответствуют международным стандартам безопасности. Сертификация подтверждает надежность и соответствие заявленным характеристикам.
ГОСТ Р ИСО 9001-2015
Российский стандарт системы менеджмента качества. Гарантирует организацию производства по международным принципам.
Подтверждает: стабильность характеристик, контроль на всех этапах.
ISO 9001:2015
Международный стандарт качества. Признается во всех странах мира, необходим для работы с зарубежными партнерами.
Подтверждает: соответствие мировым требованиям, готовность к сотрудничеству и постоянному улучшению.
DIN 2092, DIN 2093
Немецкие стандарты на газовые пружины. Определяют требования к материалам, испытаниям, маркировке.
Подтверждает: высочайшее качество и соответствие строгим требованиям безопасности.
Директива 2006/42/EC
Европейская директива по безопасности машин. Обязательна для газовых пружин, устанавливаемых в оборудование, продаваемое в ЕС.
Требования: защита от случайного срабатывания, маркировка давления, инструкция по утилизации.
ТР ТС 010/2011
Технический регламент Таможенного союза о безопасности машин. Обязательно для продажи на территории ЕАЭС.
Что дает: законное право продажи в странах ЕАЭС, сертификат установленного образца.
Технический центр
Вся информация для решения вашей задачи — от понимания принципа работы до точного подбора. Наши инженеры собрали базу знаний на основе 10 лет работы с этим оборудованием.
Газовая пружина — герметичный цилиндр, заполненный азотом под давлением 50-150 атмосфер. Шток с поршнем перемещается внутри, создавая контролируемое усилие с плавным демпфированием.
Принцип действия основан на законах термодинамики. Когда объект давит на шток, он сжимает газ в закрытой камере, повышая давление. Это создает обратную силу, уравновешивающую нагрузку. Масло смазывает движущиеся части и гасит резкие движения.
Основные компоненты
Цилиндр (напорная трубка)
Герметичный сосуд высокого давления из стали. Внутренняя поверхность полируется до Ra 0,2-0,4 мкм для снижения трения. Толщина стенок рассчитывается с запасом 2,5-3 раза.
Шток с поршнем
Хромированный или азотированный стержень диаметром 6-14 мм. Поршень разделяет газовую и масляную камеры, имеет перепускной клапан. Твердость поверхности 60-65 HRC.
Демпфирующее масло
Смазывает детали и обеспечивает плавное движение. Вязкость подбирается под задачу: синтетическое для экстремальных температур, минеральное для стандартных условий. Объем 5-15 мл.
Уплотнения
Предотвращают утечку газа и масла. Материалы: NBR, FKM, EPDM. Двойное уплотнение продлевает срок службы в 2-3 раза.
Принцип действия
Азот под давлением давит на поршень, выталкивая шток. При сжатии штока газ сжимается, давление растет — усилие увеличивается линейно. Масло проходит через калиброванные отверстия, замедляя движение и гася рывки.
Процесс работы по шагам
- Газ в цилиндре находится под давлением 50-150 атм
- При воздействии силы шток сжимается
- Объем камеры уменьшается, давление растет
- Масло через клапан перетекает между камерами
- При снятии нагрузки газ толкает поршень обратно
- Демпфирование обеспечивает плавный возврат
Схема устройства
Рис. 1. Внутреннее устройство: цилиндр, поршень, шток, уплотнения, масло.
Рис. 2. Разрез: видны камеры газа и масла, перепускной клапан.

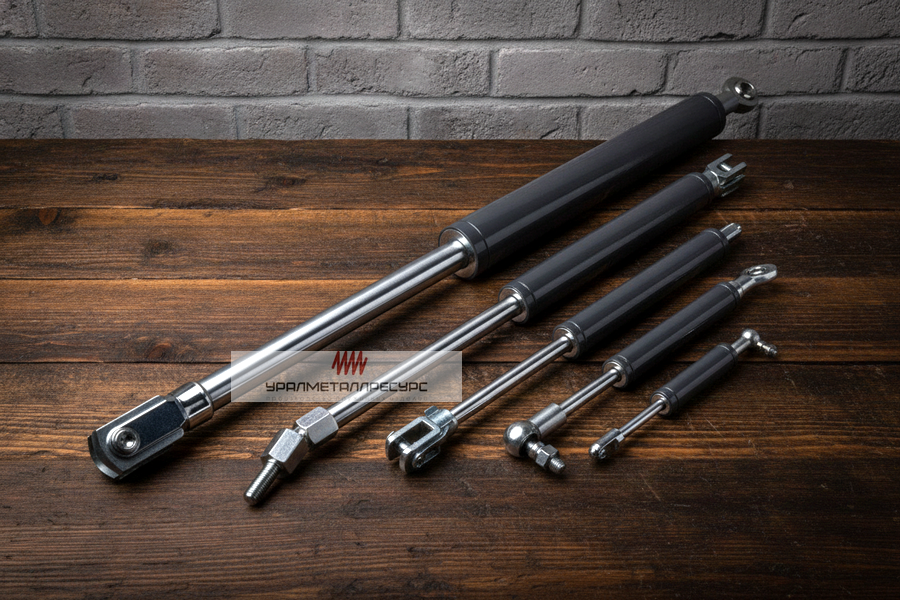

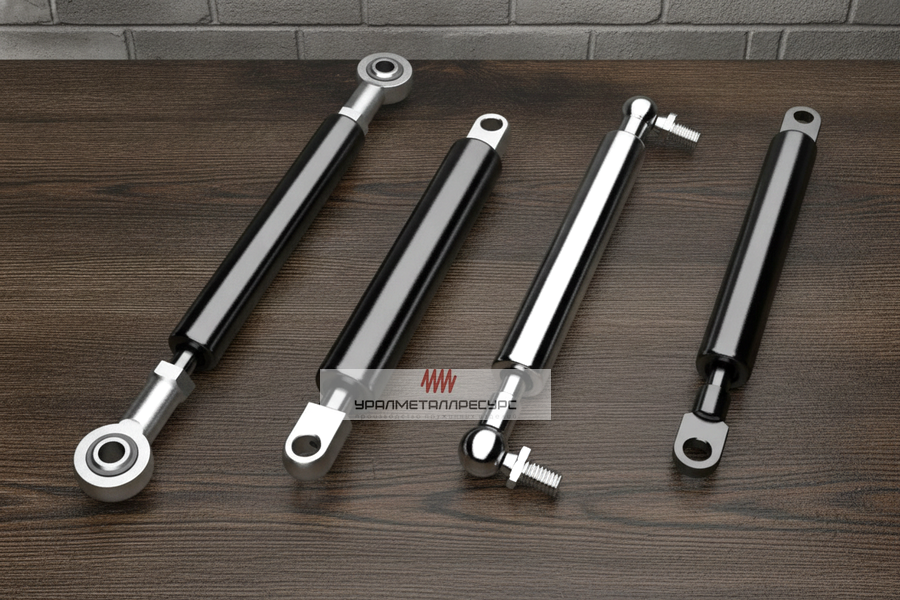

Рис. 3. Варианты концевой арматуры.
Правильный подбор требует расчета усилия, определения размеров и выбора типа крепления. Ошибка приведет к поломке или травмам.
Ключевые параметры подбора
| Параметр | Описание | Как определить |
|---|---|---|
| Усилие (F) | Сила в ньютонах при сжатии. Основной параметр грузоподъемности. | Расчет по формуле с учетом массы груза и геометрии. |
| Длина хода (L) | Расстояние перемещения штока от сжатого до выдвинутого состояния. | По геометрии механизма с запасом 5-10 мм. |
| Выдвинутая длина | Общая длина в рабочем состоянии. Определяет габариты посадочного места. |
Должна соответствовать пространству установки. |
| Тип крепления | Проушины, шаровые шарниры, кронштейны. | Зависит от конструкции механизма. |
| Диаметр штока/трубки | Определяет мощность. Стандартные пары: 6/15, 8/19, 10/23, 14/28 мм. | Выбор по требуемому усилию. |
| Рабочая температура | Диапазон температур без потери характеристик. | Стандарт: -30...+80°C. Для экстремальных условий — специсполнение. |
Формула расчета усилия
F = (W × 9,81 × X × 1.1) / (n × Y)
Расшифровка переменных
- F — требуемое усилие одной пружины (N)
- W — вес груза (кг)
- X — расстояние от петли до центра тяжести (см)
- n — количество пружин (обычно 1 или 2)
- Y — расстояние от петли до точки крепления пружины (см)
- 1.1 — запас 10% на трение и потери
Практический пример
Подобрать пружину для капота массой 15 кг. Центр тяжести — 70 см от петли. Точка крепления — 25 см от петли. Используем две пружины.
F = (15 × 9,81 × 70 × 1,1) / (2 × 25) = 226,6 N
Выбираем пружину с усилием 25-30 N с учетом запаса прочности.

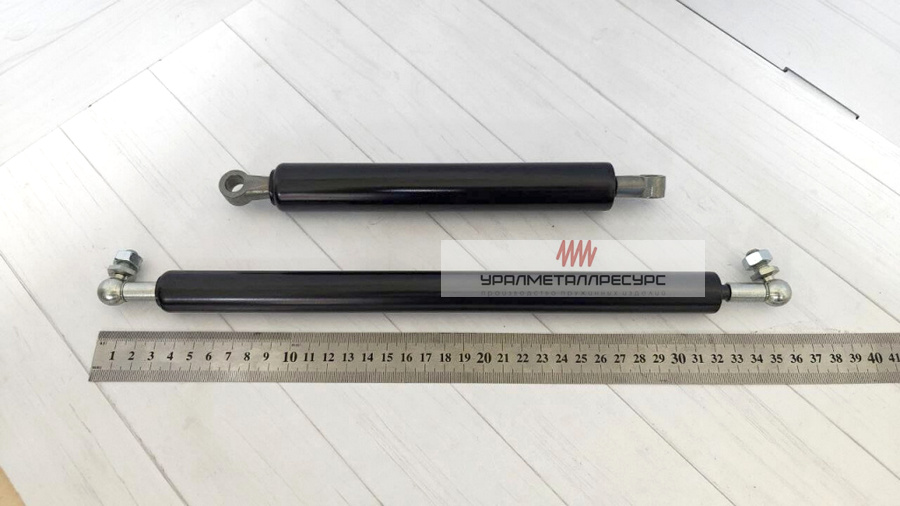

Рис. 4. Основные размеры для подбора.

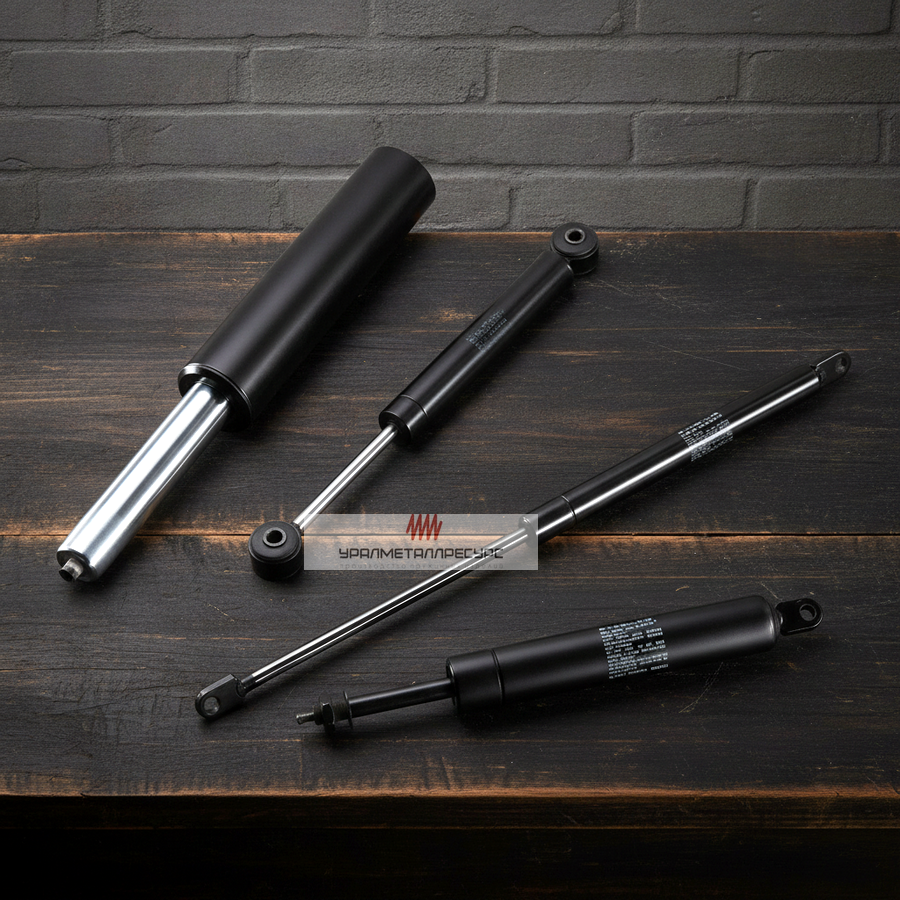

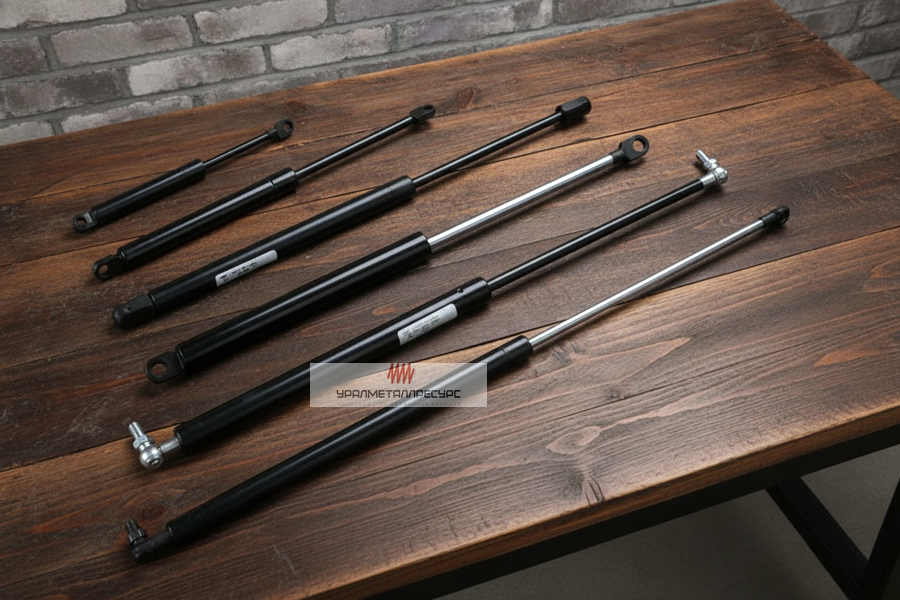

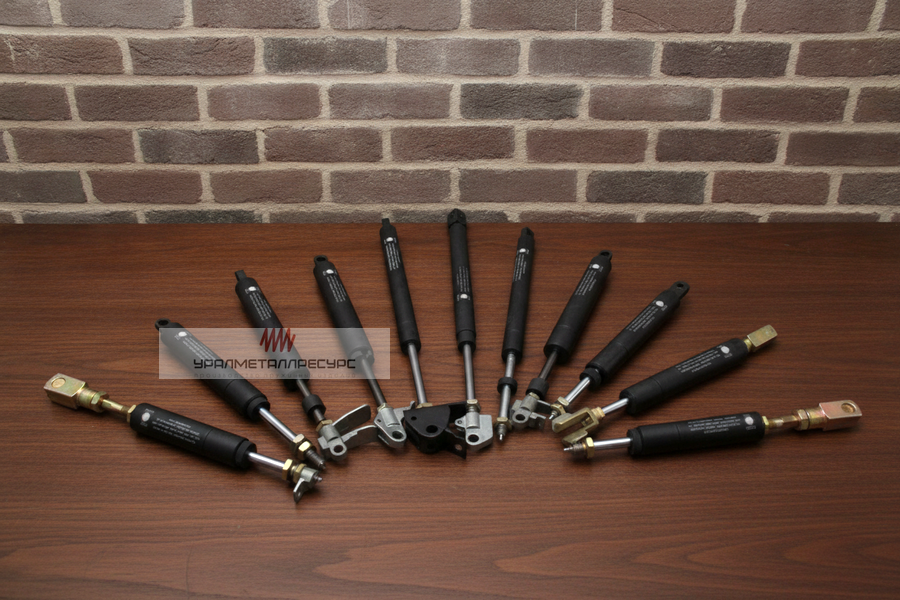

Рис. 5. Вариации газовых пружин.
Газовые пружины превосходят механические по плавности хода и компактности. Механические дешевле, но уступают по функциональности.
Сравнительная таблица характеристик
| Характеристика | Газовая пружина | Механическая пружина |
|---|---|---|
| Силовая характеристика | Линейная, постоянная по ходу | Пропорциональна сжатию (закон Гука) |
| Демпфирование | Встроенное, регулируется маслом | Отсутствует, требуется дополнительный демпфер |
| Компактность | Высокая. На 30-50% меньше при той же нагрузке | Низкая, требуют много места |
| Регулировка усилия | Возможна на этапе производства | Только заменой пружины |
| Фиксация положения | Возможна (блокируемые модели) | Только в крайних точках |
| Температурная зависимость | 3-5% на 10°C | Минимальная, работает -50...+150°C |
| Срок службы | 20 000 - 100 000 циклов | До 500 000 циклов |
| Стоимость | Выше в 2-5 раз | Ниже |
| Монтаж | Требует точной установки, ориентация штоком вниз | Не критична ориентация |
Когда выбирать газовую пружину?
- Нужна плавная работа без рывков
- Ограничено пространство для установки
- Требуется фиксация в промежуточном положении
- Важна точность и повторяемость усилия
- Необходимо демпфирование ударов
- Важна эстетика и современный внешний вид
Когда выбрать механическую пружину?
- Работа в экстремальных температурах (-60...+200°C)
- Очень высокий ресурс (миллионы циклов)
- Минимальный бюджет
- Простая задача без требований к плавности
- Работа в агрессивных химических средах

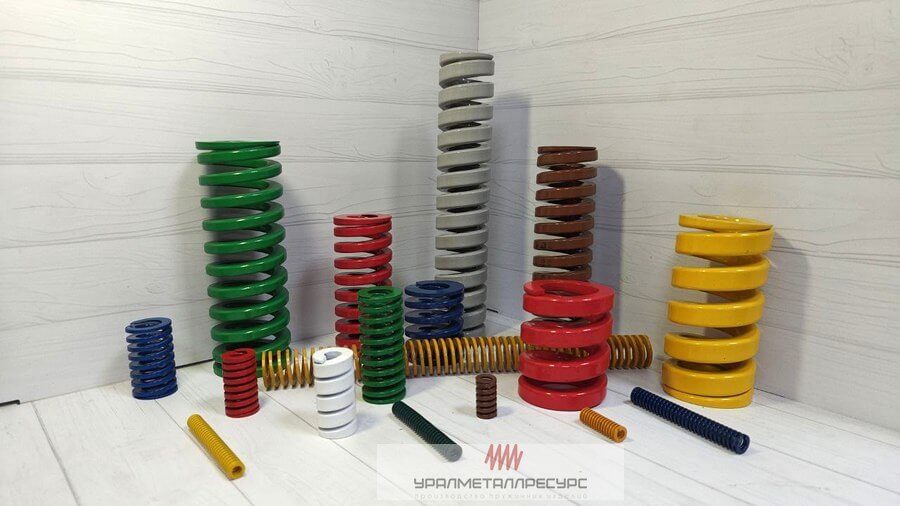

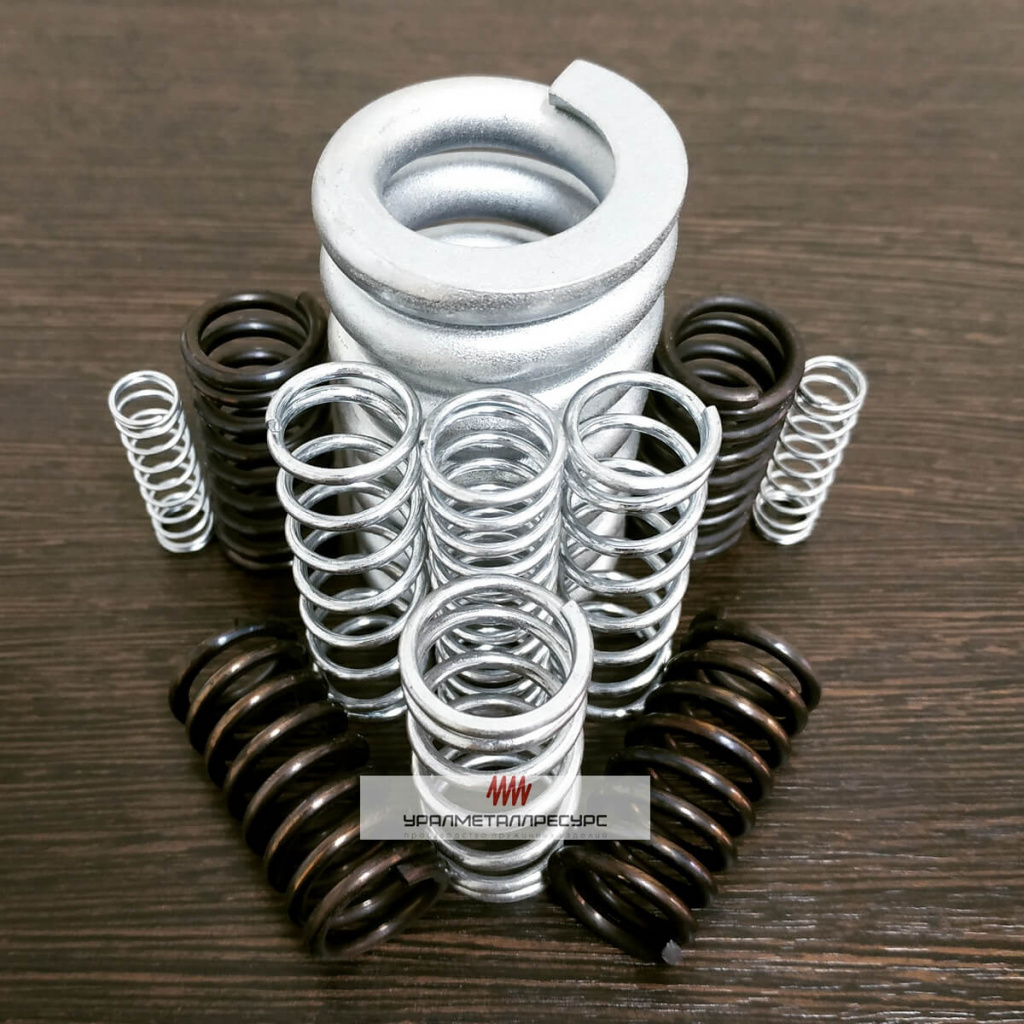

Рис. 6. Классическая пружина сжатия.
Рис. 7. Современная пружина сжатия.
Сферы применения
Поставляем газовые пружины для автопрома, промышленности, медицины и мебели. Для каждой отрасли подбираем специализированные решения.
Автомобильная промышленность
Упоры для капота, багажника, задних дверей. Обеспечивают безопасное открытие одной рукой и удержание в положении.
- Усилие: 200-800 N
- Температура: -40...+80°C
- Ресурс: 50 000 циклов
- Стойкость к реагентам
Промышленное оборудование
Подъемные механизмы, люки, кожухи безопасности. Работают в тяжелых условиях: вибрация, пыль, перепады температур.
- Усилие: до 2500 N
- Защита от коррозии
- Усиленная конструкция
- Увеличенный ресурс
Медицинское оборудование
Кушетки, кровати, подъемники. Пружины из нержавеющей стали для стерильных условий.
- Нержавейка AISI 316
- Плавная регулировка
- Блокировка положения
- Сертификаты качества
Мебельная промышленность
Кухонные фасады, откидные кровати, офисные кресла. Компактные решения с точной настройкой усилия.
- Усилие: 50-400 N
- Компактные размеры
- Эстетичный внешний вид
- Точная регулировка
Пищевая промышленность
Крышки линий, люки, дверцы шкафов. Пружины из нержавейки, устойчивые к влаге и моющим средствам.
- Пищевая нержавейка
- Защита от коррозии
- Соответствие HACCP
- Легкая очистка
Строительная техника
Люки кабины, капоты двигателей. Усиленные пружины для тяжелых условий: пыль, грязь, вибрация.
- Усиленная конструкция
- Защита от воздействий
- Высокий ресурс
- Противопыльное исполнение
Типичные ошибки при подборе и монтаже
Большинство проблем возникают из-за ошибок на этапе подбора или неправильной установки. Разберем частые ошибки и способы их избежать.
Ошибки подбора
Недооценка массы груза
Проблема: Пружина не удерживает нагрузку, быстро теряет усилие.
Решение: Взвешивайте груз на точных весах. Учитывайте все компоненты. Добавляйте запас 20%.
Неправильное определение точки крепления
Проблема: Усилие слишком большое или маленькое. Механизм работает нестабильно.
Решение: Точно измеряйте расстояние от оси поворота до точки крепления. Учитывайте геометрию на всем ходе.
Игнорирование условий эксплуатации
Проблема: Пружина быстро выходит из строя из-за коррозии или перегрева.
Решение: Учитывайте температуру, влажность, агрессивные среды. Подбирайте соответствующий материал.
Неправильный выбор длины хода
Проблема: Шток ударяется о дно цилиндра или не достигает нужного положения.
Решение: Измеряйте ход с запасом 5-10 мм. Учитывайте габариты кронштейнов.
Ошибки монтажа
Установка штоком вверх
Проблема: Масло не смазывает уплотнения, ресурс снижается в 2-3 раза.
Решение: Устанавливайте штоком вниз. При невозможности — выбирайте специальные горизонтальные версии.
Перекос оси
пружины
Проблема: Боковые нагрузки на шток, износ втулки, заклинивание.
Решение: Используйте шаровые шарниры. Обеспечьте точную соосность.
Чрезмерная затяжка
крепления
Проблема: Деформация проушины, блокировка
движения.
Решение: Затягивайте болты с рекомендуемым моментом. Используйте стопорные шайбы.
Отсутствие защиты
от загрязнений
Проблема: Пыль царапает шток, попадает под уплотнения, вызывает утечки.
Решение: Используйте защитные гофрированные чехлы. Устанавливайте пыльники.
Эксплуатация и безопасность
Правильная эксплуатация продлевает срок службы в 2-3 раза. Соблюдение правил безопасности предотвращает травмы.
Срок службы — 20 000-100 000 циклов. Правильная установка и обслуживание увеличивают ресурс до максимума.
Правила эксплуатации
Установка штоком вниз
Масло смазывает уплотнения. При горизонтальной установке ресурс снижается на 30%, штоком вверх — на 50%.
Избегать боковых нагрузок
Шток должен двигаться строго по оси. Перекосы приводят к износу уплотнений. Используйте шаровые шарниры.
Не превышать рабочий ход
Удар штока о дно разрушает поршень. Оставляйте запас 5-10 мм от максимального хода.
Защита от загрязнений
Пыль царапает шток и ускоряет износ. Используйте защитные чехлы в пыльных условиях.
Смазка штока
Раз в 6 месяцев наносите силиконовую смазку на видимую часть штока. Это снижает трение и защищает от коррозии.
Условия хранения
Храните пружины штоком вниз в сухом помещении при +5...+25°C. Избегайте солнечных лучей. После 6 месяцев хранения активируйте пружину — сожмите и отпустите шток 3-5 раз.
Выход из строя происходит из-за утечки газа, износа уплотнений, коррозии или механических повреждений.
| Причина | Симптомы | Решение |
|---|---|---|
| Утечка газа | Пружина не держит нагрузку, медленно сжимается | Замена пружины. Ремонт невозможен. |
| Износ уплотнений | Подтекание масла, рывки при движении | Замена уплотнений или пружины. Проверьте соосность. |
| Коррозия штока | Царапины, ржавчина, заедание | Используйте пружины из нержавеющей стали. |
| Механическое повреждение | Вмятины на цилиндре, изгиб штока | Защитите от ударов. Замените поврежденную. |
| Перегрузка | Быстрая потеря усилия, поломка крепления | Пересчитайте усилие, выберите с запасом 20%. |
| Перегрев | Утечка масла, деформация уплотнений | Используйте высокотемпературные версии с FKM уплотнениями. |
Газовая пружина содержит газ под давлением 50-150 атмосфер. Неправильное обращение приводит к тяжелым травмам.
При монтаже
- Используйте защитные очки — при случайном срабатывании шток выдвигается с большой скоростью.
- Фиксируйте механизм — перед установкой зафиксируйте поднимаемую часть домкратом или упором.
- Не сжимайте шток вручную — усилие достигает сотен ньютонов. Используйте механизмы.
- Проверьте крепления — убедитесь, что кронштейны выдерживают нагрузку.
- Работайте вдвоем — особенно при монтаже пружин большого размера.
При утилизации
- Не нагревайте — при нагреве возможен взрыв цилиндра.
- Не сверлите — газ выйдет с хлопком, осколки травмоопасны.
- Не выбрасывайте в бытовой мусор — это опасно для окружающей среды.
- Сдавайте специализированным организациям — они безопасно стравят газ.
Почему выбирают нас?
Не просто продаем пружины — решаем комплексные задачи по подъему, удержанию и демпфированию. Каждый заказ сопровождается полным пакетом документов.
Инженерная поддержка
Рассчитаем необходимое усилие. Подберем аналог по чертежу или образцу. Инженеры с опытом от 5 лет помогут разобраться в сложных задачах.
Прямые контракты
Работаем напрямую посредством заявок на официальном сайте. Честная цена без наценок. Скидки при оптовых заказах от 50 штук.
Гибкая логистика
Доставка в любой регион России. Оптимизируем сроки и стоимость транспортировки. Работаем со всеми крупными ТК для вашего удобства.
Работа с документами
Полный пакет документов: счета, накладные, сертификаты. Отсрочка платежа для постоянных клиентов. Работа по тендерам.
Как разместить заказ на газовые пружины?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы о газовых пружинах
Замена газовой пружины на капоте занимает 15-30 минут и требует минимального инструмента. Главное — обеспечить безопасность и правильную последовательность действий.
Необходимые инструменты и материалы
- Плоская отвертка или специальный съемник для фиксаторов
- Деревянный брусок или упор для фиксации капота
- Новая газовая пружина с аналогичными характеристиками
- Перчатки для защиты рук
- Ветошь для очистки посадочных мест
Пошаговая инструкция замены
Откройте капот и надежно зафиксируйте его деревянным бруском или специальным упором. Никогда не работайте с капотом, удерживаемым только газовыми пружинами — они могут не выдержать нагрузки при снятии второй пружины. Убедитесь, что капот не может самопроизвольно опуститься.
Найдите места крепления пружины — обычно это шаровые шарниры с пластиковыми или металлическими фиксаторами. Аккуратно подденьте фиксатор отверткой и снимите его. Если фиксатор металлический (пружинная скоба), отогните его и снимите с шарнира. Снимайте пружину по одной стороне за раз — сначала нижнее крепление к кузову, затем верхнее к капоту. Будьте осторожны: пружина находится под давлением и может резко выстрелить.
Очистите посадочные места шарниров от грязи, ржавчины и старой смазки. Проверьте состояние шаровых опор — если есть люфт, коррозия или повреждения, замените их. Нанесите тонкий слой силиконовой смазки на шарниры новой пружины для облегчения монтажа и защиты от коррозии.
Устанавливайте пружину строго штоком вниз — это критически важно для правильной работы и долговечности. Сначала вставьте нижний шарнир в крепление на кузове до щелчка фиксатора. Затем аккуратно сожмите пружину рукой и вставьте верхний шарнир в крепление на капоте. Убедитесь, что оба фиксатора надежно защелкнулись.
Уберите деревянный упор и плавно закройте капот наполовину. Затем откройте его — он должен подняться уверенно и зафиксироваться в верхнем положении. Проверьте, что капот не опускается самопроизвольно. Откройте и закройте капот 3-5 раз для проверки плавности работы. Если все работает корректно — замена завершена.
Теоретически газовую пружину можно перекачать азотом, но на практике это экономически нецелесообразно и технически сложно. В большинстве случаев проще и дешевле купить новую пружину.
Почему это сложно:
Газовая пружина — герметичная система высокого давления. Внутри находится азот под давлением 50-150 атмосфер и небольшое количество масла для демпфирования. Для перекачки требуется специальное оборудование:
| Оборудование | Назначение | Стоимость |
|---|---|---|
| Компрессор высокого давления | Создание давления 150+ атмосфер | От 100 000 руб. |
| Баллон с азотом | Источник рабочего газа | От 15 000 руб. |
| Редуктор высокого давления | Точная регулировка давления | От 20 000 руб. |
| Приспособление для вскрытия | Безопасное вскрытие цилиндра | От 30 000 руб. |
| Манометр точный | Контроль давления | От 5 000 руб. |
Технические проблемы
- Нарушение герметичности — при вскрытии цилиндра практически невозможно восстановить заводскую герметичность уплотнений. Пружина начнет травить газ через несколько недель.
- Потеря масла — при вскрытии часть демпфирующего масла теряется. Без правильного объема масла пружина будет работать рывками, без плавного демпфирования.
- Неправильное давление — даже небольшое отклонение давления (5-10 атмосфер) существенно меняет усилие пружины. Перекачка приведет к тому, что пружина будет слишком сильной или слишком слабой.
- Опасность взрыва — при работе с давлением 150+ атмосфер любая ошибка может привести к взрыву цилиндра. Осколки металла наносят тяжелые травмы.
- Отсутствие гарантии — после вскрытия пружина теряет гарантию производителя. При выходе из строя вы несете полную ответственность.
Экономическая целесообразность
Даже если у вас есть все необходимое оборудование, стоимость перекачки одной пружины составит:
- Время работы специалиста: 1-2 часа (от 2000-5000 руб.)
- Расходные материалы (азот, масло, уплотнения): 500-1000 руб.
- Амортизация оборудования: 500-1000 руб.
- Итого: 3000-7000 руб. за одну пружину
Новая газовая пружина аналогичного качества стоит 1500-4000 руб. в зависимости от размера и усилия. Покупка новой пружины дешевле, безопаснее и надежнее, чем перекачка старой.
Когда перекачка оправдана
Перекачка имеет смысл только в редких случаях:
- Уникальные пружины — если пружина снята с производства, ее невозможно купить, а механизм критически важен для работы
- Очень дорогие пружины — стоимость новой превышает 50 000 руб., а перекачка стоит в 5-10 раз дешевле
- Массовая перекачка — если нужно восстановить десятки одинаковых пружин, amortization оборудования становится выгодной
В 99% случаев для стандартных автомобильных, мебельных и промышленных пружин оптимальное решение — покупка новой.
Газовая пружина и амортизатор — разные устройства с разными функциями, хотя внешне могут быть похожи. Пружина создает усилие и удерживает нагрузку, амортизатор гасит колебания и вибрации.
Основное назначение
Главная функция: создание постоянного усилия для подъема, удержания или перемещения груза.
Принцип работы: сжатый газ (азот) создает силу, выталкивающую шток. Усилие остается практически постоянным на всем ходу.
Примеры применения: подъем капота, удержание крышки в открытом положении, регулировка высоты кресла.
Главная функция: гашение колебаний, вибраций и ударов для защиты конструкции и повышения комфорта.
Принцип работы: жидкость (масло) или газ проходит через калиброванные отверстия, преобразуя кинетическую энергию в тепловую.
Примеры применения: подвеска автомобиля, демпфирование дверей, гашение вибраций станков.
Детальное сравнение характеристик
| Характеристика | Газовая пружина | Амортизатор |
|---|---|---|
| Основная функция | Создание усилия, подъем и удержание груза | Гашение колебаний, демпфирование |
| Рабочая среда | Азот под давлением 50-150 атм + небольшое количество масла | Масло или газ (масло преимущественно) |
| Силовая характеристика | Линейная, постоянная по ходу | Прогрессивная или линейная, зависит от скорости |
| Зависимость от скорости | Минимальная — усилие не зависит от скорости движения | Сильная — чем выше скорость, тем больше сопротивление |
| Положение установки | Критично — рекомендуется шток вниз | Зависит от типа, многие работают в любом положении |
| Возврат в исходное положение | Автоматический за счет давления газа | Обычно требуется внешняя сила (пружина, груз) |
| Типичное применение | Капоты, багажники, люки, мебель | Подвеска авто, демпферы дверей, промышленность |
| Ресурс | 20 000 - 100 000 циклов | 50 000 - 500 000 циклов |
| Стоимость | 1500 - 15 000 руб. | 3000 - 50 000 руб. |
Как отличить визуально
Внешне газовая пружина и амортизатор могут быть похожи — оба представляют собой цилиндр со штоком. Но есть характерные признаки:
- Газовая пружина: обычно короче и толще, шток толще относительно цилиндра, часто имеет маркировку с усилием в ньютонах (N), на конце штока может быть виден клапан для заправки газом (заглушен)
- Амортизатор: обычно длиннее, может иметь резиновые втулки или проушины для крепления, часто имеет защитный чехол, маркировка с каталожным номером
Комбинированные устройства
Существуют устройства, сочетающие функции пружины и амортизатора:
Используются в подвеске автомобилей. Сочетают газовую камеру (для быстрого отклика) и масляную (для демпфирования). Это не газовые пружины в классическом понимании, а именно амортизаторы с газовым подпором.
Некоторые газовые пружины имеют встроенную масляную камеру для плавного движения штока. Это не делает их амортизаторами — основная функция остается создание усилия, а демпфирование лишь дополнительная опция для комфорта.
Замерзание газовой пружины — распространенная проблема при работе в минусовых температурах. Масло внутри густеет, движение штока становится рывковым или полностью блокируется. Решения зависят от степени замерзания и условий эксплуатации.
Почему пружина замерзает
Газовая пружина содержит два рабочих компонента: азот (газ) и масло (жидкость). Азот не замерзает даже при экстремально низких температурах — он остается газом до -196°C. Проблема именно в масле:
- При -20°C минеральное масло густеет в 5-10 раз, движение штока замедляется
- При -30°C вязкость увеличивается в 20-50 раз, возможны рывки и заедания
- При -40°C обычное масло может полностью застыть, шток не двигается
- Влага на штоке — конденсат или снег замерзают вокруг штока, механически блокируя движение
Экстренные меры (здесь и сейчас)
Если пружина заблокирована льдом на поверхности штока:
- Аккуратно удалите лед вокруг штока деревянной или пластиковой лопаткой (не металлической — поцарапаете шток)
- Облейте шток теплой (не горячей!) водой температурой +30...+40°C
- Подождите 2-3 минуты для оттаивания
- Плавно попробуйте сжать и разжать шток несколько раз
Важно: не используйте кипяток — резкий перепад температур может повредить уплотнения.
Используйте специальные размораживатели (антильды) или WD-40:
- Обильно нанесите средство на шток и зону уплотнений
- Подождите 5-10 минут для проникновения состава
- Попробуйте плавно двигать шток
- Повторите процедуру при необходимости
Важно: после размораживания обязательно протрите шток и нанесите силиконовую смазку для защиты от повторного замерзания.
Если есть время, перенесите пружину в теплое помещение (+15...+20°C) на 2-3 часа. Масло постепенно восстановит вязкость, и пружина заработает нормально. Это самый безопасный метод, но требует времени.
Чего делать НЕЛЬЗЯ
- Не грейте открытым огнем — горелка, зажигалка, паяльная лампа могут перегреть цилиндр, повредить уплотнения или вызвать взрыв газа
- Не используйте кипяток — резкий перепад температур разрушает резиновые уплотнения
- Не бейте по штоку — молоток или другие ударные инструменты могут погнуть шток или разрушить поршень внутри
- Не применяйте чрезмерную силу — если шток не идет, не давите на него со всей силы, это приведет к поломке
Профилактика замерзания
Если пружина работает в условиях низких температур, примите профилактические меры:
| Мера профилактики | Описание | Эффективность |
|---|---|---|
| Низкотемпературное масло | Замените минеральное масло на синтетическое PAO с рабочей температурой до -50°C | Высокая |
| Силиконовая смазка | Регулярно наносите силиконовую смазку на шток для защиты от влаги и льда | Средняя |
| Защитный чехол | Установите гофрированный чехол на шток для защиты от снега и конденсата | Высокая |
| Специальная пружина | Используйте пружины с низкотемпературным исполнением (маркировка "Arctic" или "-40°C") | Очень высокая |
| Вертикальная установка | Устанавливайте шток вниз — масло лучше распределяется и меньше густеет | Средняя |
Рекомендации для разных температур
Подходят стандартные пружины с минеральным маслом. Достаточно регулярной смазки штока силиконовым спреем. При первых признаках загустевания — прогрейте пружину рукой или теплой водой.
Используйте пружины с синтетическим маслом или специальным низкотемпературным исполнением. Обязательно установите защитный чехол. Перед началом работы дайте prужине поработать 5-10 раз для разогрева масла.
Стандартные газовые пружины не работают. Используйте специальные арктические версии с синтетическим маслом и увеличенным диаметром штока. Рассмотрите альтернативу — механические пружины, которые не зависят от температуры.
Горизонтальная установка газовой пружины возможна, но не рекомендуется. При таком положении масло не смазывает уплотнения должным образом, что снижает ресурс в 2-3 раза. Если горизонтальная установка необходима — используйте специальные пружины с принудительной смазкой.
Стандартные газовые пружины рассчитаны на вертикальную установку штоком вниз. В этом положении масло, находящееся в цилиндре, постоянно омывает уплотнения и направляющую втулку, обеспечивая смазку и герметичность. При горизонтальной установке масло стекает в нижнюю часть цилиндра, верхняя часть уплотнений работает "всухую".
Последствия горизонтальной установки
| Проблема | Описание | Снижение ресурса |
|---|---|---|
| Сухое трение | Верхняя часть уплотнений не смазывается, трение увеличивается | 30-50% |
| Неравномерный износ | Уплотнения изнашиваются с одной стороны, возможны перекосы | 20-40% |
| Утечки масла | Масло скапливается с одной стороны, может просачиваться через уплотнения | 15-30% |
| Рывки при движении | Неправильное распределение масла вызывает неравномерное демпфирование | Не влияет на ресурс, но снижает комфорт |
Когда горизонтальная установка допустима:
- Низкая интенсивность работы — если пружина срабатывает редко (1-2 раза в день), снижение ресурса не критично
- Короткий срок службы — если требуется работа на 1-2 года, а не 5-10 лет
- Невозможность другой компоновки — когда конструктивно невозможно установить пружину вертикально
Специальные решения для горизонтальной установки
Некоторые производители выпускают пружины со специальным поршнем, который захватывает масло и распределяет его по всей окружности цилиндра независимо от положения. Такие пружины маркируются "Horizontal" или "Universal" и работают в любом положении без потери ресурса.
Увеличенный объем масла (в 1.5-2 раза) компенсирует его стекание. Даже при горизонтальном положении часть масла остается в зоне уплотнений. Ресурс снижается на 15-20%, а не на 50%.
Для определения размера газовой пружины нужно измерить 4 ключевых параметра: длину хода, выдвинутую длину, диаметр штока и цилиндра. Этих данных достаточно для подбора аналога или заказа новой пружины.
Необходимые инструменты
- Штангенциркуль — для точного измерения диаметров (погрешность 0.1 мм)
- Рулетка или линейка — для измерения длины (погрешность 1 мм)
- Маркер — для отметок на штоке
Пошаговая инструкция измерений
Длина хода — это расстояние, на которое перемещается шток из полностью сжатого в полностью выдвинутое положение.
- Полностью сожмите пружину (шток утоплен в цилиндр)
- Поставьте метку маркером на штоке у края цилиндра
- Полностью вытяните шток
- Измерьте расстояние от метки до края цилиндра — это длина хода
Типичные значения: 50, 100, 150, 200, 250, 300, 400, 500 мм
Выдвинутая длина — общая длина пружины с полностью вытянутым штоком, включая концевые крепления.
- Полностью вытяните шток
- Измерьте общую длину от центра нижнего крепления до центра верхнего крепления
- Если крепления съемные — измерьте длину без них
Типичные значения: 150-1200 мм в зависимости от длины хода
Диаметр штока определяет грузоподъемность пружины. Измеряйте штангенциркулем в нескольких местах для точности.
Стандартные диаметры штока: 6, 8, 10, 14 мм
Диаметр цилиндра (напорной трубки) также влияет на мощность пружины. Измеряйте штангенциркулем.
Стандартные диаметры цилиндра: 15, 19, 23, 28 мм
Стандартные пары диаметров
| Серия | Шток/Цилиндр | Усилие | Применение |
|---|---|---|---|
| Мини | 6/15 мм | 50-200 N | Легкая мебель, электроника |
| Стандарт | 8/19 мм | 100-600 N | Автомобили, мебель |
| Усиленная | 10/23 мм | 300-1200 N | Промышленность, тяжелая мебель |
| Мощная | 14/28 мм | 800-2500 N | Тяжелая промышленность |
Определение усилия по маркировке
Если на prужине есть маркировка — она обычно содержит усилие в ньютонах (N) или килограммах (kg). Например:
- "800N" или "800 N" — усилие 800 ньютонов (примерно 80 кг)
- "80kg" — усилие 80 килограммов (примерно 800 N)
- "10-23-400" — диаметр штока 10 мм, цилиндра 23 мм, усилие 400 N
Рывки при движении газовой пружины указывают на проблемы с демпфированием, загрязнение или износ компонентов. Основные причины: недостаточный уровень масла, загрязнение штока, повреждение поршня или неправильная установка.
Основные причины рывков
| Причина | Симптомы | Решение |
|---|---|---|
| Недостаток масла | Рывки на всем ходу, особенно в начале и конце | Замена пружины (долив масла невозможен без вскрытия) |
| Загрязнение штока | Рывки в определенных точках хода, скрип | Очистка и смазка штока |
| Повреждение поршня | Рывки с металлическим звуком, потеря усилия | Замена пружины |
| Неправильная установка | Рывки при горизонтальной установке или штоком вверх | Переустановка штоком вниз |
| Низкая температура | Рывки при работе на морозе | Прогрев или замена на низкотемпературную версию |
| Износ уплотнений | Рывки, сопровождающиеся утечкой масла | Замена пружины |
Диагностика проблемы
Проведите последовательную проверку для определения причины:
- Визуальный осмотр: проверьте шток на наличие грязи, царапин, коррозии. Осмотрите цилиндр на вмятины и повреждения.
- Проверка положения: убедитесь, что пружина установлена штоком вниз под правильным углом.
- Тест на утечки: протрите шток сухой тряпкой и проверьте, появляется ли масло при движении штока.
- Проверка усилия: если пружина не держит нагрузку — проблема с утечкой газа.
Методы устранения
- Тщательно очистите шток мягкой тканью, смоченной в спирте или растворителе
- Удалите все загрязнения, песок, грязь
- Нанесите тонкий слой силиконовой смазки на шток
- Сожмите и разожмите пружину 10-15 раз для распределения смазки
- Прогрейте пружину рукой или теплой водой (+30...+40°C)
- Сожмите и разожмите 5-10 раз для разогрева масла
- Если проблема регулярная — замените на низкотемпературную версию
При обнаружении утечек масла, повреждения штока, рывков с металлическим звуком — пружина неисправна и требует замены. Ремонт невозможен в полевых условиях.
Срок службы газовой пружины составляет 20 000 - 100 000 циклов или 3-10 лет в зависимости от условий эксплуатации, качества пружины и правильности установки. В реальных условиях ресурс может отличаться в 2-3 раза.
Факторы, влияющие на срок службы
| Фактор | Влияние на ресурс | Как компенсировать |
|---|---|---|
| Интенсивность использования | Чем больше циклов в день, тем быстрее износ | Выбирайте пружины с увеличенным ресурсом |
| Температура эксплуатации | Экстремальные температуры ускоряют деградацию масла и уплотнений | Используйте специализированные версии |
| Загрязнение | Пыль и грязь царапают шток, разрушают уплотнения | Установите защитные чехлы |
| Положение установки | Горизонтальная установка снижает ресурс на 30-50% | Устанавливайте штоком вниз |
| Перегрузка | Превышение усилия ускоряет износ поршня и уплотнений | Добавляйте запас 20% к расчетному усилию |
| Качество пружины | Дешевые пружины служат в 2-3 раза меньше | Покупайте продукцию проверенных производителей |
Типичный ресурс для разных применений
Ресурс: 30 000 - 50 000 циклов или 5-7 лет
Условия: перепады температур, реагенты, вибрация. Работают 10-20 раз в день.
Ресурс: 20 000 - 40 000 циклов или 5-10 лет
Условия: комнатная температура, минимальное загрязнение. Работают 2-5 раз в день.
Ресурс: 50 000 - 100 000 циклов или 3-5 лет
Условия: тяжелые условия, пыль, вибрация. Работают 50-200 раз в день.
Признаки окончания срока службы
- Пружина не держит нагрузку, медленно опускается
- Появились утечки масла на штоке
- Движение стало рывковым, появились посторонние звуки
- Усилие снизилось на 20-30% от начального
- Видна коррозия или механические повреждения
Потеря усилия газовой пружины означает утечку газа через уплотнения. Это необратимый процесс — пружина требует замены. Попытки ремонта или перекачки экономически нецелесообразны и технически невозможны в полевых условиях.
Причины потери усилия
| Причина | Механизм | Скорость потери |
|---|---|---|
| Естественная утечка | Микропоры в уплотнениях пропускают газ | 1-2% в год (норма) |
| Износ уплотнений | Трение и старение резины увеличивают зазоры | 5-10% в год |
| Повреждение штока | Царапины и коррозия разрушают уплотнения | 10-30% за короткое время |
| Перегрузка | Превышение давления повреждает клапан поршня | Внезапная полная потеря |
| Перегрев | Высокая температура разрушает уплотнения | Быстрая потеря усилия |
Диагностика проблемы
Убедитесь, что проблема именно в утечке газа, а не в других факторах:
- Проверьте установку: пружина должна быть установлена штоком вниз
- Проверьте крепления: убедитесь, что шарниры не имеют люфта
- Проверьте массу груза: возможно, груз стал тяжелее (добавились элементы)
- Измерьте усилие: если пружина не удерживает груз в верхнем положении — утечка газа
Варианты решения
Купите новую пружину с аналогичными характеристиками или с усилием на 10-15% выше для компенсации будущих потерь. Это самый надежный и экономичный вариант.
Стоимость: 1500-15000 руб. в зависимости от типа и размера
Время: 15-30 минут на замену
Если оригинальная пружина имела усилие 500N, купите аналогичную с усилием 600N. Это компенсирует потери и обеспечит работу на уровне новой пружины еще несколько лет.
Важно: не превышайте расчетное усилие более чем на 20%, иначе механизм будет работать с перегрузкой.
Теоретически можно перекачать пружину азотом, но это требует специального оборудования и стоит 3000-7000 руб. Экономически нецелесообразно — проще купить новую. Подробнее см. вопрос "Можно ли накачать газовую пружину?"
Выбор газовой пружины для мебели зависит от типа конструкции (кровать, фасад, кресло), массы поднимаемой части и требуемого удобства использования. Для большинства мебельных задач подходят пружины с усилием 50-400N и длиной хода 100-300 мм.
Определение типа мебели
| Тип мебели | Типичное усилие | Длина хода | Особенности |
|---|---|---|---|
| Откидная кровать | 400-1000 N | 200-400 мм | Две пружины, большая грузоподъемность |
| Кухонный фасад | 80-200 N | 150-300 мм | Компактные, эстетичные |
| Офисное кресло | 200-500 N | 100-200 мм | Регулировка высоты, блокировка |
| Дверца шкафа | 50-150 N | 100-250 мм | Плавное открывание |
| Трансформируемая мебель | 150-400 N | 150-350 мм | Фиксация в промежуточных положениях |
Расчет усилия для кровати
Для откидной кровати расчет сложнее — нужно учитывать массу самого механизма и матраса:
- Взвесьте поднимаемую часть — каркас кровати + матрас (обычно 30-60 кг)
- Определите центр тяжести — обычно в середине кровати
- Измерьте плечи: расстояние от оси поворота до центра тяжести (X) и до точки крепления пружины (Y)
- Рассчитайте усилие: F = (масса × 9,81 × X × 1.1) / (2 × Y), где 2 — количество prужин
Выбор типа пружины
Используйте пружины с диаметром штока 10 мм и цилиндра 23 мм. Усилие 400-1000N. Обязательно две пружины для симметричной нагрузки. Рассмотрите блокируемые модели для фиксации в промежуточных положениях.

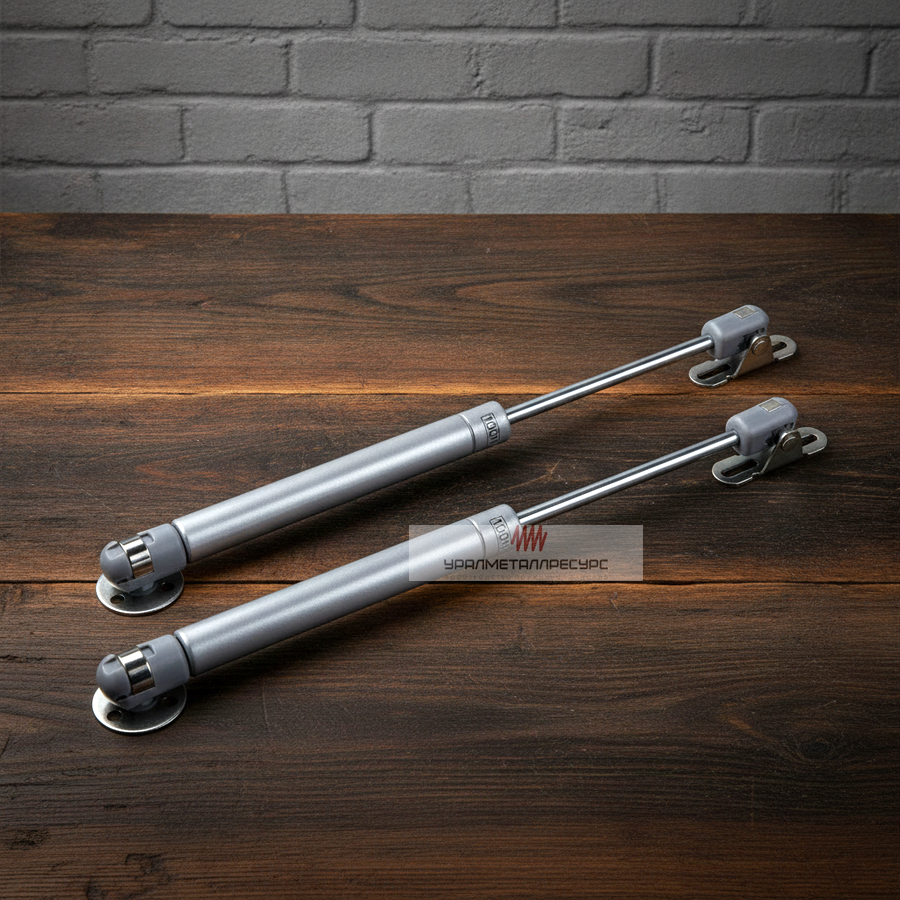

Подходят компактные пружины с диаметром штока 6-8 мм. Усилие 80-200N. Важна эстетика — выбирайте пружины с хромированным штоком и аккуратными креплениями. Длина хода 150-250 мм.

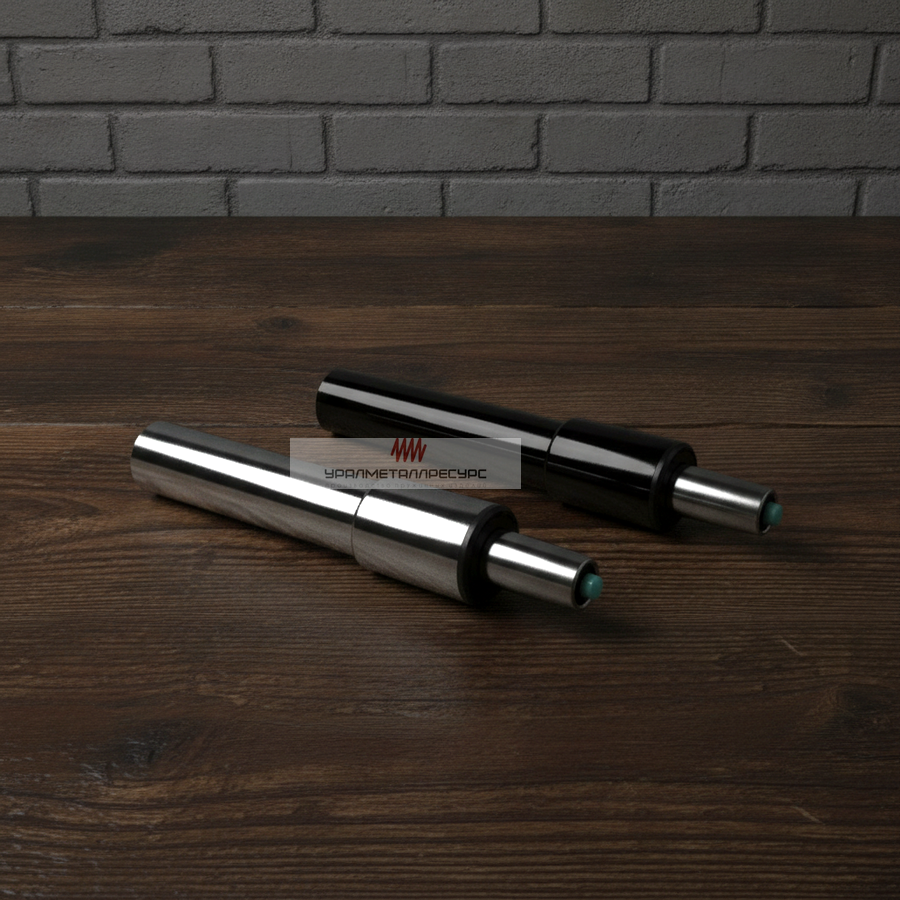

Используйте специализированные газлифты для кресел с регулировкой высоты и блокировкой. Они имеют стандартные размеры и крепления. Усилие 200-500N, ход 100-200 мм.
Дополнительные рекомендации
- Добавляйте запас 15-20% к расчетному усилию для компенсации потерь со временем
- Выбирайте пружины с демпфированием для плавного закрывания без ударов
- Проверяйте совместимость креплений — шаровые шарниры должны подходить к вашим посадочным местам
- Учитывайте цвет и эстетику — для видимых мест выбирайте пружины с хромированным или черным покрытием
