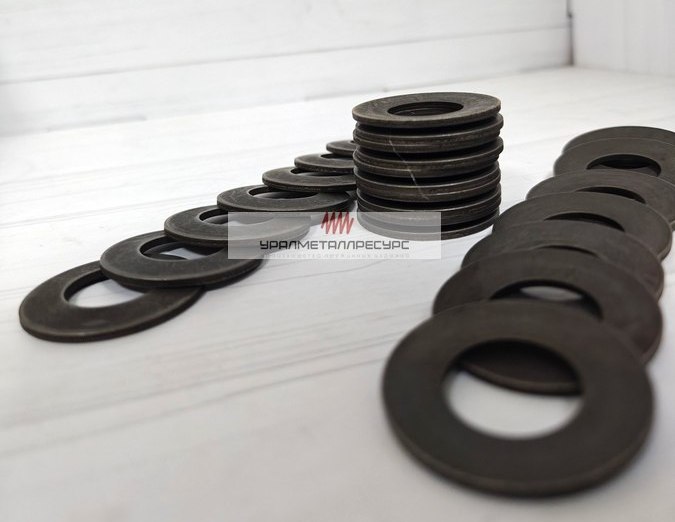

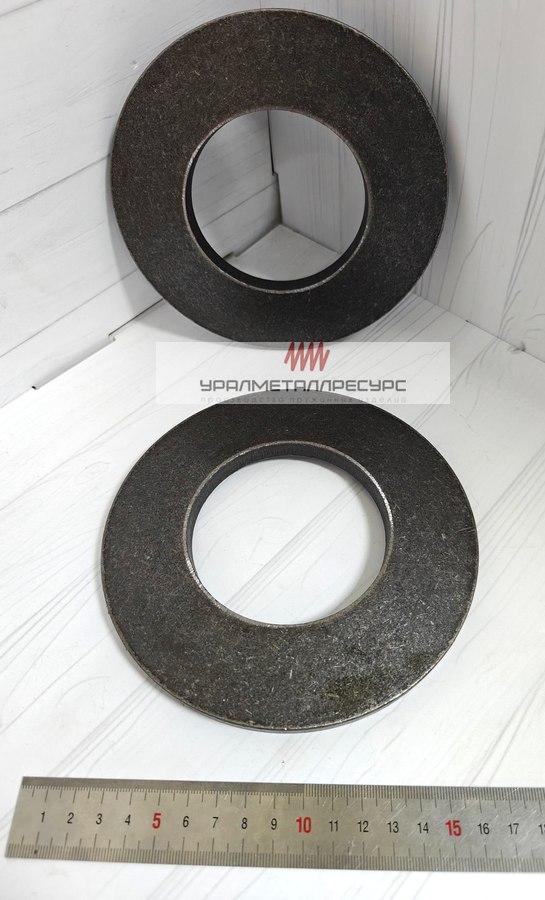

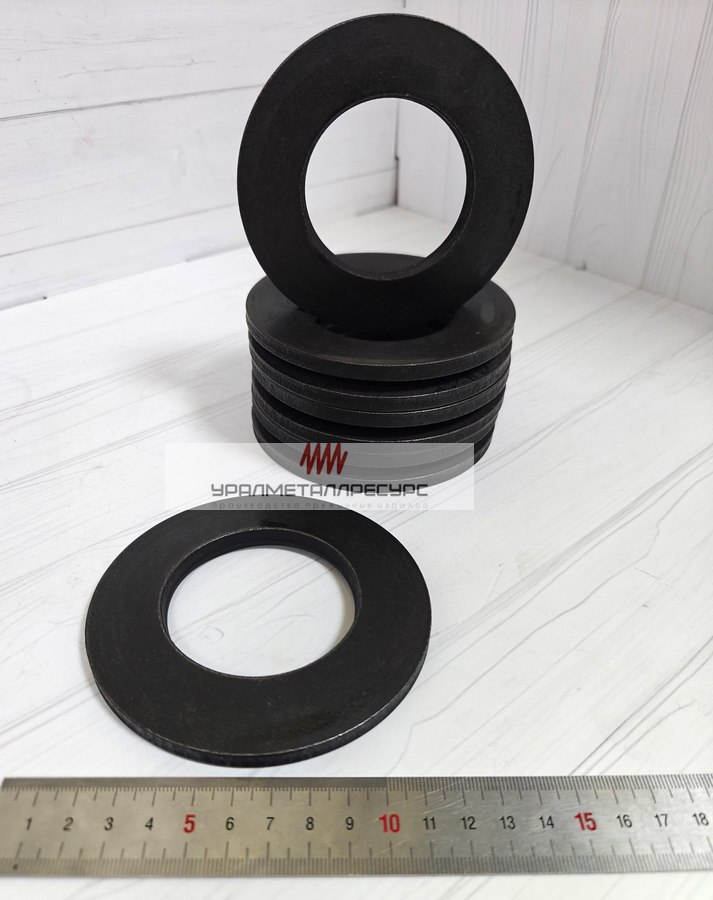

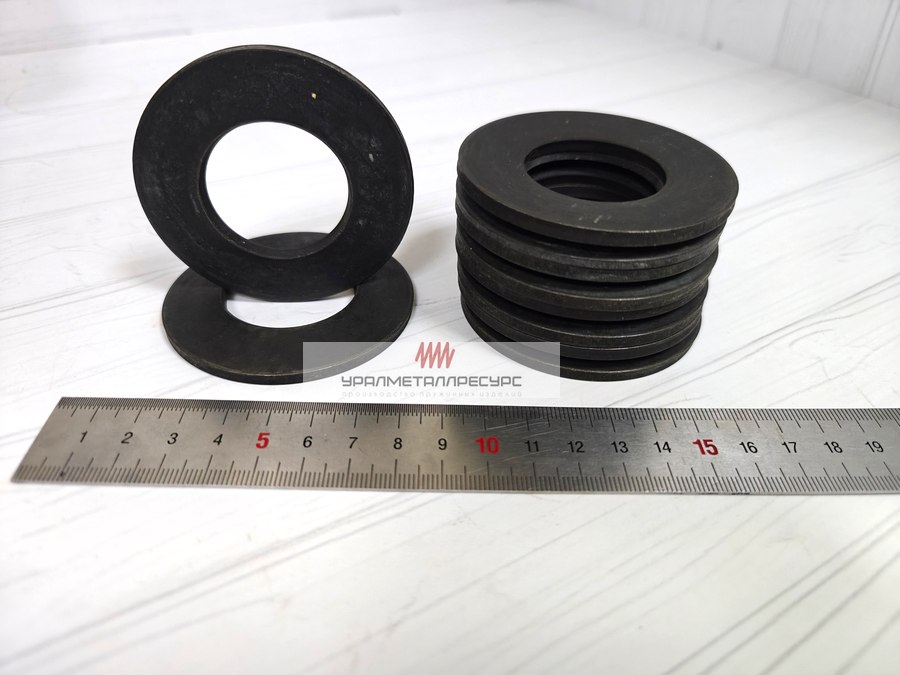

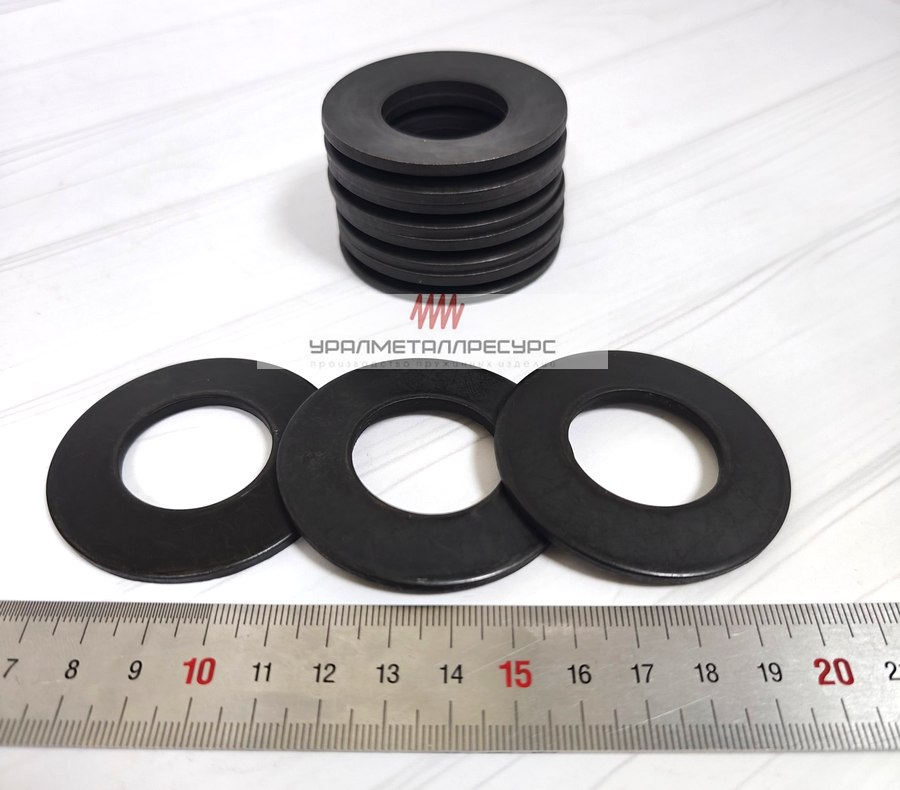

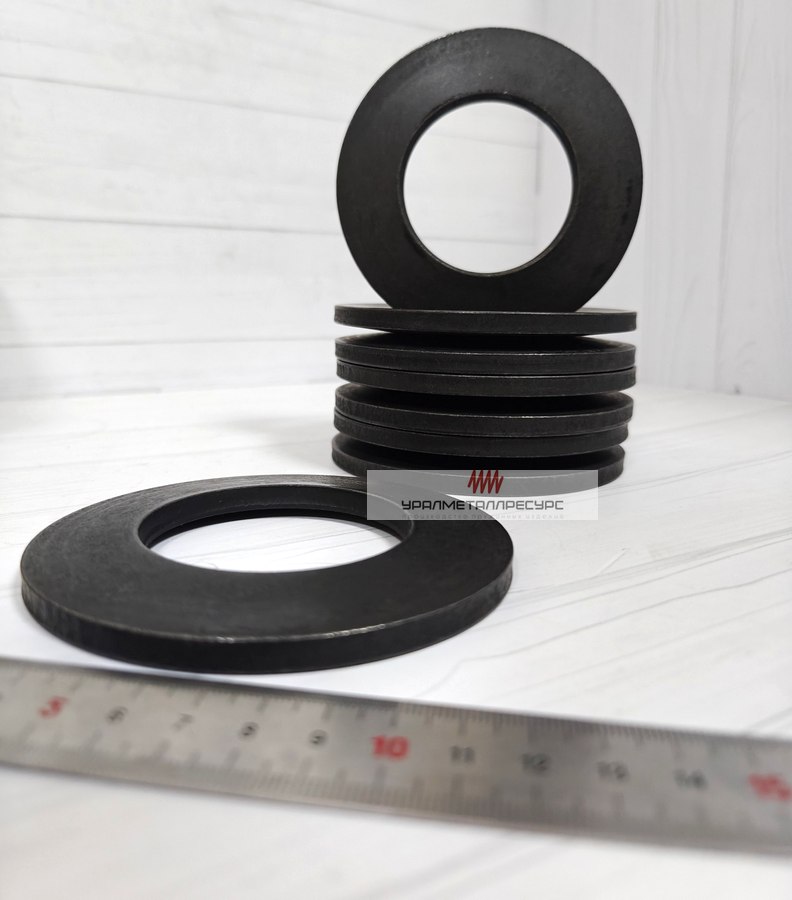

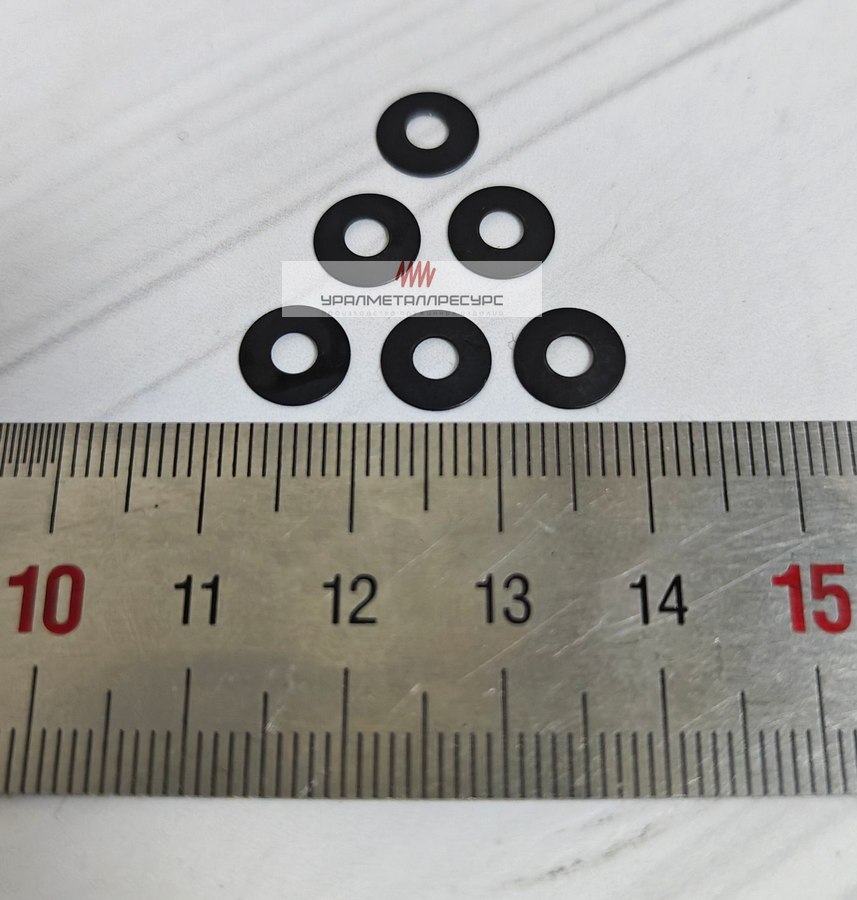

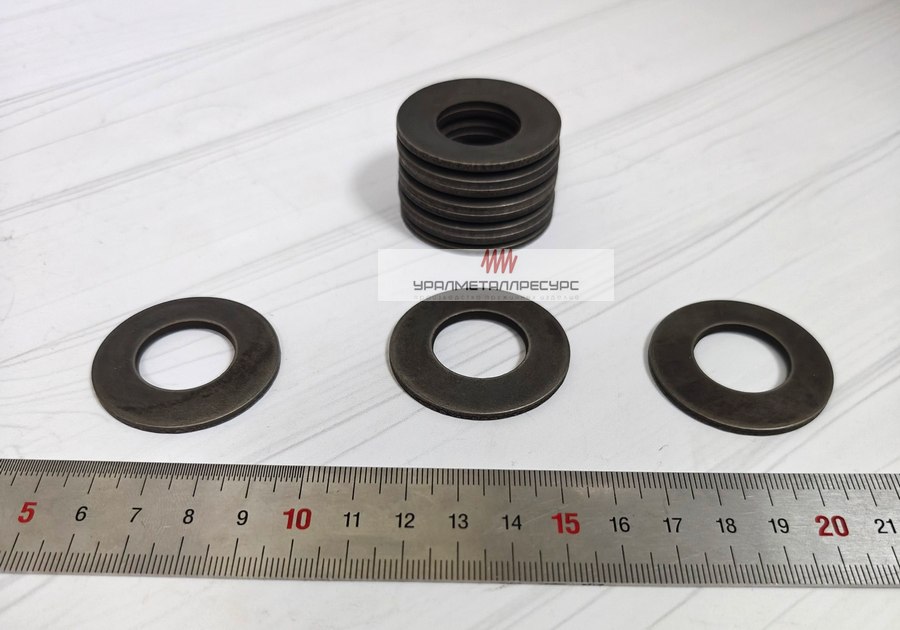

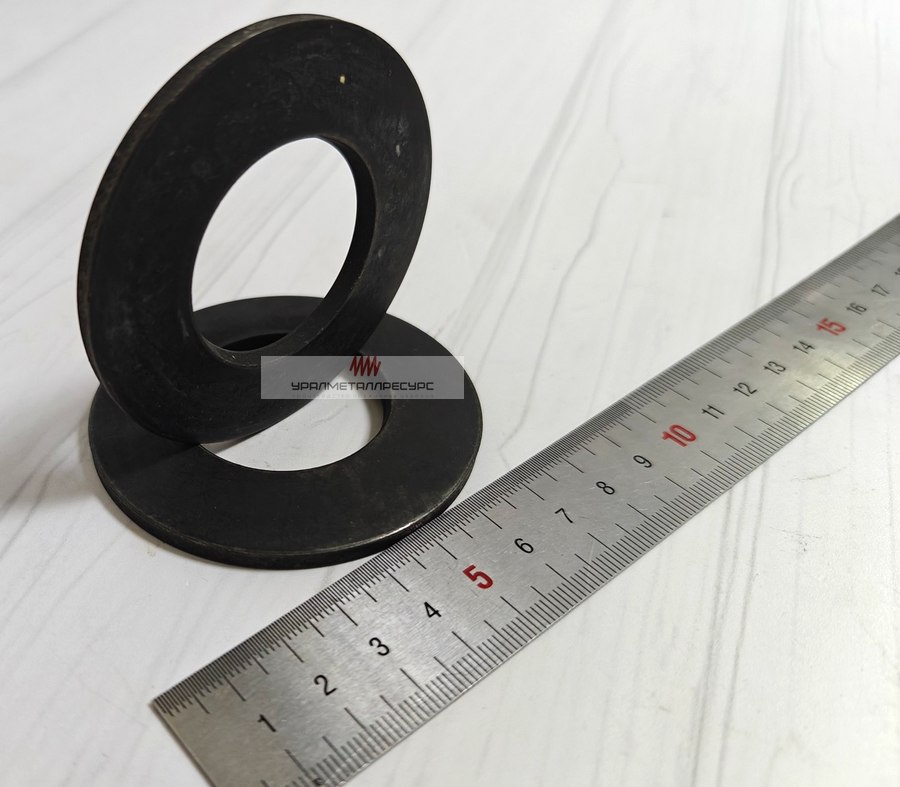

Пружина тарельчатая
Тарельчатые пружины — это высокоточные упругие элементы конической формы, которые создают большое усилие при минимальном прогибе. Их уникальная конструкция обеспечивает компактность и надежность в самых требовательных промышленных применениях.
Основное преимущество тарельчатых пружин заключается в способности выдерживать значительные нагрузки при экономии пространства до 70% по сравнению со спиральными пружинами. Они работают в температурном диапазоне от -200°C до +300°C в зависимости от материала изготовления.
Технические характеристики и возможности:
- производство по стандартам ГОСТ 3057-90 и DIN 2093 с полной взаимозаменяемостью;

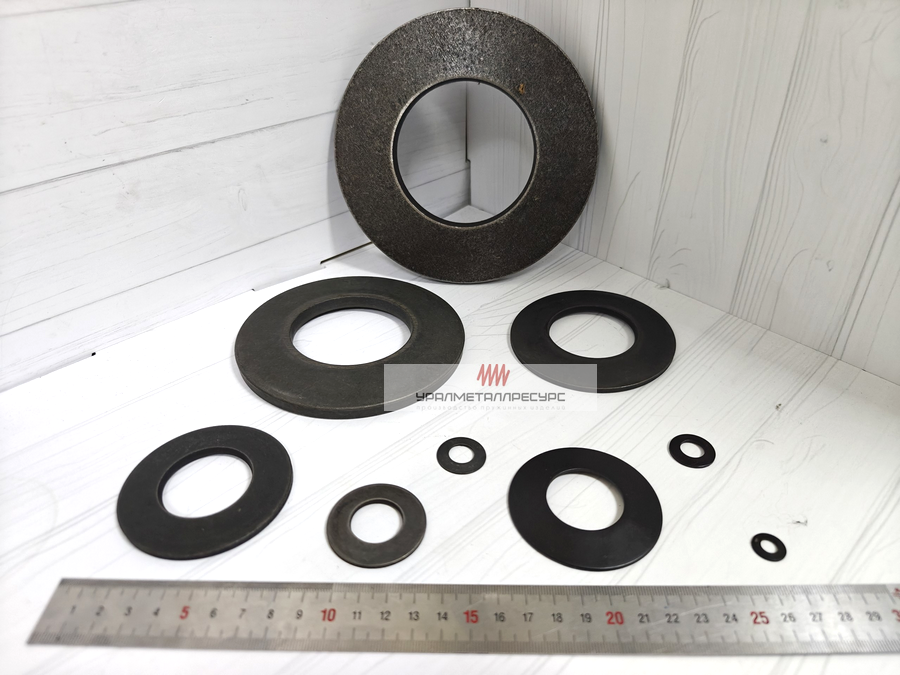

- широкий размерный ряд: наружный диаметр от 6 мм до 500 мм, более 300 типоразмеров в наличии;
- материалы изготовления: углеродистая сталь 65Г,60С2А, нержавеющая сталь AISI 301/316, специальные жаропрочные сплавы;
Что такое тарельчатая пружина?
Тарельчатая пружина — упругий элемент конической формы, создающий большое усилие при минимальном прогибе. Изготавливается из высококачественной пружинной стали в виде выпуклого диска.
Ключевые преимущества:
- Компактность — до 70% экономии места по сравнению со спиральными изделиями
- Высокие нагрузки — большое усилие при малом прогибе
- Долговечность — выдерживают миллионы циклов нагрузки
- Прогрессивная характеристика — нелинейная зависимость нагрузки от прогиба
Принцип работы
Дисковый упругий элемент работает по принципу упругой деформации конического диска. При приложении осевой нагрузки происходит сложный процесс изменения геометрии изделия, который обеспечивает уникальные эксплуатационные характеристики.
Основой работы является коническая форма диска, которая при нагружении претерпевает контролируемую деформацию. Внешний край перемещается в направлении, противоположном центральной части, создавая эффект "тарелки", отсюда и название изделия.
Физика процесса основана на том, что при осевом сжатии высота конуса уменьшается, а энергия деформации накапливается в материале за счет изгибающих и мембранных напряжений. Это позволяет элементу аккумулировать значительную энергию в компактном объеме.
Начальная стадия нагружения
Сила увеличивается почти линейно с прогибом. Деформация происходит в упругой зоне материала, обеспечивая полное восстановление формы при снятии нагрузки.
Стадия сплющивания
При приближении к плоскому положению сила резко возрастает. Это обеспечивает прогрессивную характеристику и защиту от перегрузки.
Стандарты качества
Дисковые упругие элементы производятся в соответствии с двумя основными международными стандартами — российским ГОСТ 3057-90 и европейским DIN 2093. Каждый стандарт имеет свои особенности и области применения, что позволяет выбрать оптимальное решение для конкретного оборудования.
Соблюдение стандартов качества является критически важным фактором для обеспечения надежности и безопасности промышленного оборудования. Стандартизация позволяет гарантировать взаимозаменяемость изделий, предсказуемость характеристик и совместимость с существующими механизмами.
ГОСТ 3057-90 (Россия)
Область применения: российское машиностроение, станкостроение, энергетика
Основные характеристики:
- 4 типа исполнения (серии 1, 2, 3, 4)
- Диапазон размеров: от 6 до 500 мм
- Материалы: 65Г, 60С2А, 50ХФА
- Допуски по DIN ISO 2768-mK
Особенности:
- Адаптирован под российские марки стали
- Совместим с отечественным оборудованием
- Упрощенная система обозначений
Типовое обозначение:
Пружина 50-25,4-2,5 ГОСТ 3057-90
DIN 2093 (Европа)
Область применения: европейское оборудование, автомобилестроение, прецизионная техника
Основные характеристики:
- Три серии: MPT (легкая), MPTM (средняя), MPTN (тяжелая)
- Диапазон размеров: от 6 до 250 мм
- Материалы: 51CrV4, X10CrNi18-8
- Повышенные требования к точности
Особенности:
- Строгие допуски на геометрию
- Международная унификация
- Совместимость с импортным оборудованием
Типовое обозначение:
B 50 DIN 2093
Технические характеристики
Основные параметры
Геометрические параметры:
- De — наружный диаметр (6-500 мм)
- Di — внутренний диаметр (3-255 мм)
- t — толщина материала (0,2-18 мм)
- h₀ — высота в свободном состоянии (0,3-32 мм)
- l₀ — общая высота (h₀ + t)
Механические свойства:
- Нагрузка при сжатии: от 10 Н до 1 МН
- Рабочий прогиб: 0,75 × h₀
- Твердость: 42-52 HRC
- Предел прочности: ≥1200 МПа
- Число циклов: до 2×10⁶
Расчетные формулы
Для расчета характеристик используются формулы, основанные на теории изгиба пластин:
Нагрузка при прогибе f:
F = (4 × E × t⁴ / (K × D²)) × ((h₀ - f) × (h₀ - f/2) + t²)
где:
- E — модуль упругости материала (МПа)
- K — коэффициент, зависящий от соотношения диаметров
- D — средний диаметр элемента (мм)
Максимальное напряжение:
σmax = (E / K₁) × (t / D²) × (h₀ - f)
где K₁ — коэффициент концентрации напряжений
Важно: При последовательном и параллельном соединении характеристики изменяются:
- Последовательно: F = const, f = n × f₁, где n — количество элементов
- Параллельно: F = n × F₁, f = const
Материалы изготовления
Углеродистая сталь
Марки: 65Г, 60С2А (ГОСТ), 51CrV4 (DIN)
Преимущества:
- Оптимальное соотношение цена/качество
- Высокие упругие свойства
- Доступность материала
Применение:
- Стандартные условия эксплуатации
- Температура: -40°C до +120°C
- Сухая среда

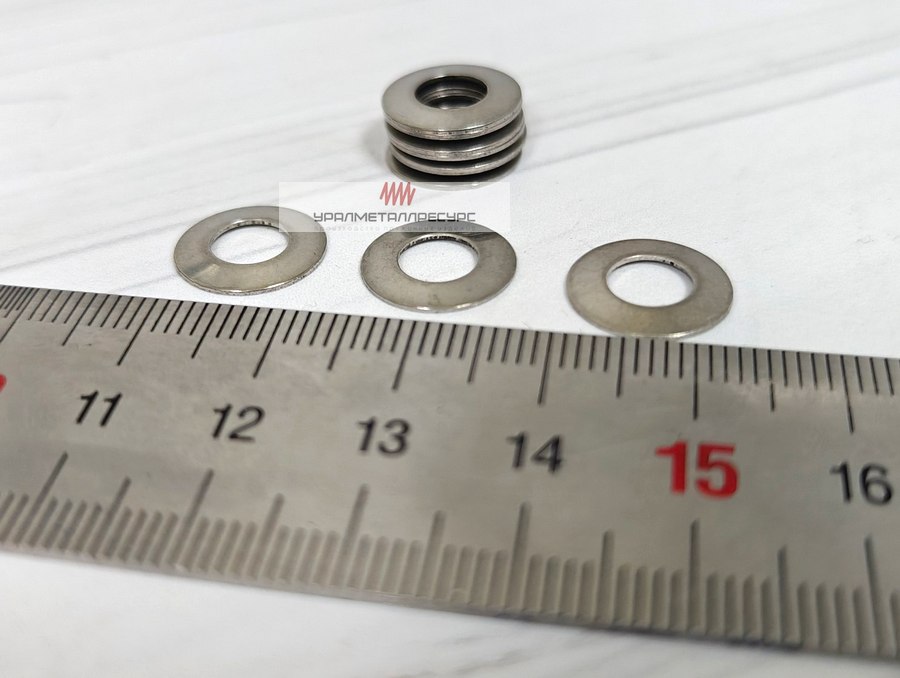

Нержавеющая сталь
Марки: 12Х18Н10Т (ГОСТ), X10CrNi18-8 (DIN)
Преимущества:
- Коррозионная стойкость
- Работа в агрессивных средах
- Широкий температурный диапазон
Применение:
- Влажная и химически активная среда
- Температура: -100°C до +300°C
- Пищевая промышленность
Специальные сплавы
Марки: 50ХФА, Nimonic 90, Inconel
Преимущества:
- Экстремальные температуры
- Повышенная стойкость
- Специальные свойства
Применение:
- Высокие температуры (до +600°C)
- Авиация и космос
- Специальное оборудование
Свойства материалов
| Материал | Модуль упругости E, ГПа | Предел прочности σв, МПа | Твердость HRC | Рабочая температура, °C |
|---|---|---|---|---|
| 65Г | 206 | ≥1300 | 42-52 | -40...+120 |
| 60С2А | 206 | ≥1400 | 44-52 | -40...+180 |
| 51CrV4 | 206 | ≥1200 | 42-50 | -40...+120 |
| 12Х18Н10Т | 200 | ≥1000 | 40-48 | -100...+300 |
| 50ХФА | 210 | ≥1600 | 48-55 | -60...+250 |
Области применения
Машиностроение
- Фланцевые соединения
- Клапаны и предохранители
- Муфты сцепления
- Виброизоляция
Автомобилестроение
- Тормозные системы
- Трансмиссия
- Подвеска
- Системы безопасности
Энергетика
- Трубопроводная арматура
- Компенсаторы
- Предохранительные клапаны
- Опоры трубопроводов
Авиация
- Шасси
- Топливные системы
- Гидравлика
- Виброзащита
Преимущества использования в различных отраслях:
В машиностроении: позволяют создавать компактные соединения с высокой предварительной нагрузкой, обеспечивая герметичность фланцев при температурных расширениях.
В автомобилестроении: обеспечивают стабильную работу тормозных и сцепных механизмов, компенсируя износ накладок и обеспечивая постоянное усилие прижима.
В энергетике: используются в критически важных узлах, где требуется надежность при высоких температурах и давлениях, например, в запорной арматуре АЭС.
В авиации: минимальный вес при максимальной нагрузочной способности делает их незаменимыми для шасси и механизмов управления.
Расчет и подбор
Этапы подбора
Определение нагрузки
Расчет требуемой силы сжатия и рабочего прогиба
Выбор стандарта
ГОСТ 3057-90 или DIN 2093 в зависимости от оборудования
Подбор размера
Выбор геометрических параметров по таблицам
Выбор материала
Подбор стали с учетом условий эксплуатации
Пример расчета:
Задача: Подобрать элемент для фланцевого соединения DN 100, требуемая нагрузка 5000 Н при прогибе 1,5 мм.
Решение:
- Определяем максимальный наружный диаметр: не более 120 мм (по размеру фланца)
- Выбираем стандарт ГОСТ 3057-90
- По таблицам находим подходящий типоразмер: 100-51-4 ГОСТ 3057-90
- Проверяем: при прогибе 1,5 мм нагрузка составляет 5200 Н (подходит)
- Для работы при температуре до 180°C выбираем сталь 60С2А
- Покрытие: фосфатирование для защиты от коррозии
Результат: Упругий элемент 100-51-4 из стали 60С2А с фосфатированием
Важные факторы при выборе
Условия эксплуатации:
- Температура окружающей среды
- Наличие агрессивных сред
- Частота циклов нагружения
- Требования к габаритам
Технические требования:
- Величина рабочей нагрузки
- Допустимый прогиб
- Жесткость системы
- Срок службы
Экономические факторы:
- Стоимость материалов
- Доступность типоразмера
- Требования к покрытию
- Объем заказа
Монтаж и эксплуатация
Правила монтажа
Подготовка к монтажу:
- Проверить соответствие размеров по чертежу
- Осмотреть на наличие повреждений
- Очистить посадочные поверхности
- При необходимости нанести смазку
Процесс монтажа:
- Установить изделие выпуклостью в нужную сторону
- Центрировать относительно оси
- Равномерно сжать до расчетной высоты
- Затянуть крепеж с контролем момента
Схемы установки:
Элементы устанавливаются друг на друга выпуклостью в одну сторону. Увеличивает общий прогиб при сохранении нагрузки.
Применение: когда нужен большой ход при малой нагрузке
Элементы устанавливаются выпуклостями навстречу друг другу. Увеличивает нагрузку при сохранении прогиба.
Применение: когда нужна большая нагрузка при малом ходе
Сочетание последовательного и параллельного соединения. Позволяет получить требуемые характеристики.
Применение: для специфических условий нагружения
Правила эксплуатации
Допустимые условия:
- Рабочий прогиб: не более 75% от h₀
- Температура: в пределах диапазона материала
- Среда: в соответствии с покрытием
- Частота нагружения: согласно расчету
Техническое обслуживание:
- Периодический визуальный осмотр
- Контроль высоты под нагрузкой
- Проверка состояния покрытия
- Замена при обнаружении трещин
Почему выбирают нас
Собственное производство
Полный цикл изготовления от заготовки до упаковки
Контроль качества
100% проверка продукции, сертификаты соответствия
Короткие сроки
Со склада за 1 день, изготовление за 3-14 дней
Нестандартные решения
Изготовление по чертежам заказчика
Дополнительные услуги:
- Техническая консультация по подбору
- Расчет под конкретные условия
- Помощь в проектировании узлов
- Поставка в любой регион России
Гарантии:
- Соответствие ГОСТ и DIN
- Полный пакет документов
- Возврат/замена брака
- Техподдержка после покупки
Часто задаваемые вопросы
Основные отличия заключаются в системе типоразмеров, требованиях к точности и области применения:
ГОСТ 3057-90:
- Больший диапазон размеров (до 500 мм)
- Российские марки сталей
- Совместимость с отечественным оборудованием
- 4 типа исполнения
DIN 2093:
- 3 серии (легкая, средняя, тяжелая)
- Повышенные требования к точности
- Европейские марки сталей
- Международная унификация
Да, это стандартная практика для получения требуемых характеристик:
- Последовательное соединение (выпуклостью в одну сторону) — увеличивает прогиб при сохранении нагрузки. Формула: f = n × f₁
- Параллельное соединение (выпуклостями навстречу) — увеличивает нагрузку при сохранении прогиба. Формула: F = n × F₁
- Комбинированное — сочетание обоих методов для специфических требований
Признаки износа:
- Потеря высоты: уменьшение h₀ более чем на 5%
- Трещины: видимые на поверхности, особенно у краев
- Коррозия: глубокие повреждения покрытия
- Остаточная деформация: элемент не восстанавливает исходную форму
- Трещины любого размера
- Потеря высоты более 10%
- Пластическая деформация
Плановая замена: рекомендуется после 80% расчетного ресурса или при достижении 1,5×10⁶ циклов для стандартных условий
Углеродистая сталь
- Стандартные условия
- Температура до +120°C
- Ограниченный бюджет
Нержавеющая сталь
- Влажная среда
- Температура до +300°C
- Пищевое производство
Специальные сплавы
- Температура свыше +300°C
- Экстремальные условия
- Авиация, космос
Сроки изготовления:
- Со склада: 1 день
- Стандартные размеры: 3-5 дней
- Нестандартные размеры: 7-14 дней
Минимальный заказ:
- Стандартные: от 10 штук
- Популярные: от 1 штуки
- Нестандартные: от 50 штук
Обязательные документы:
- Паспорт качества
- Сертификат соответствия
- Протокол испытаний
- Товарная накладная
Дополнительно по запросу:
- Справка о химсоставе
- Протокол твердости
- Экспортные документы
- Технические расчеты
