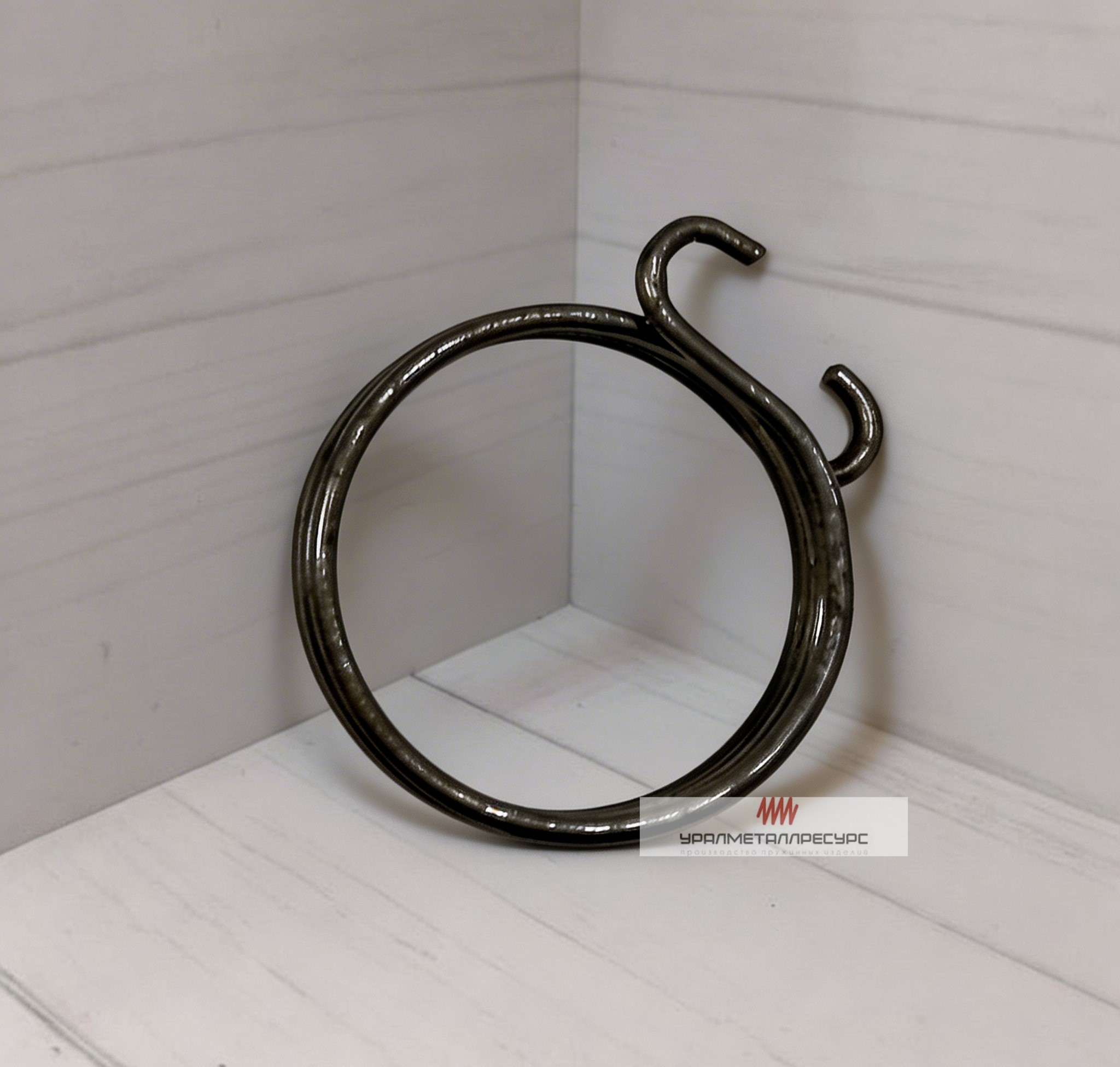

Пружина кручения 2*39
Пружина кручения 2*39
Пружина кручения 2*39 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси. Диаметр проволоки 2 мм, внутренний диаметр 35 мм, индекс навивки 18,5. Для откидных крышек и лючков. Отгружаем от одной штуки.
Пружина кручения размером 2*39 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 2 мм |
| Наружный диаметр | 39 мм |
| Внутренний диаметр | 35 мм |
| Средний диаметр витка | 37 мм |
| Индекс навивки | 18,5 |
Где применяется
- откидные крышки и лючки
- возвратные механизмы рычагов
- прижимные устройства с поворотным плечом
Индекс навивки 18,5 — пружина мягкая и склонна к потере устойчивости, при монтаже стоит предусмотреть направляющую. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 30,4 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Внутренний диаметр 35 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 30,4 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
65Г доступнее, но требовательна к режимам термообработки; 60С2А предсказуемее ведёт себя при циклических и ударных нагрузках; 50ХФА держит повышенную температуру; бронза идёт туда, где нужны стойкость к среде и немагнитность. После навивки заготовку калят и отпускают до твёрдости порядка 44–50 HRC.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Момент пропорционален углу закрутки; методика расчёта дана в ГОСТ 18751-80 — угол зависит от момента, среднего диаметра витка, числа витков, диаметра проволоки и модуля сдвига. Считают на один виток и умножают на их число. Онлайн-калькуляторы дают разброс, надёжнее свериться со справочником.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Ресурс зависит от того, насколько близко к предельному углу работает пружина. На пределе допустимого угла счёт идёт на десятки тысяч циклов, при нагрузке около 80% от предельной — на сотни тысяч, при 70% пружина работает практически без потери свойств. Поэтому по моменту закладывают запас в 1,5–2 раза.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2
- Наружный диаметр пружины
- 39
