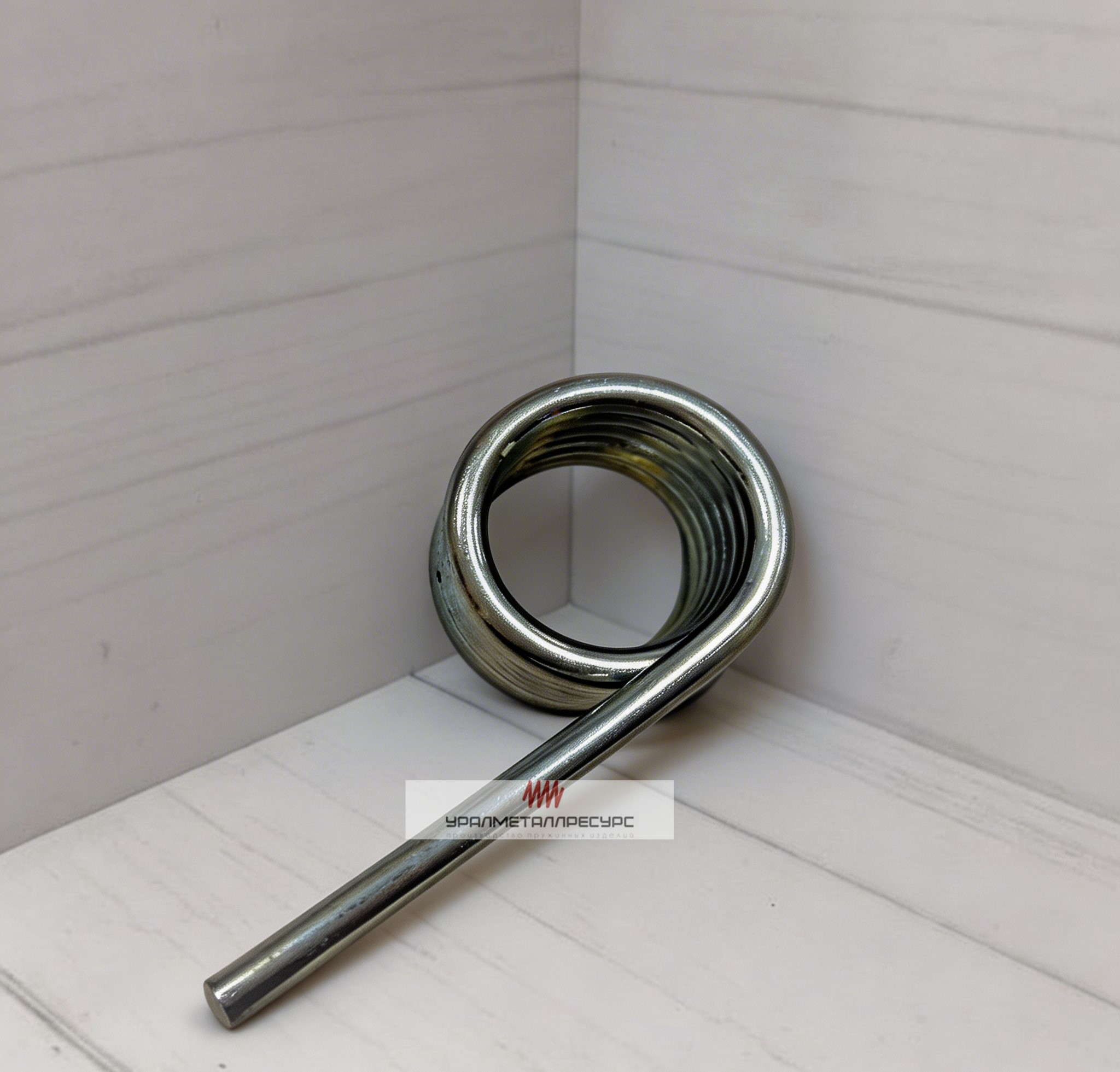

Пружина кручения 3,2*35,5
Пружина кручения 3,2*35,5
Пружина кручения размером 3,2*35,5 мм. Диаметр проволоки 3,2 мм, внутренний диаметр 29,1 мм, индекс навивки 10,1. Для возвратных механизмов рычагов. Отгрузка от одной штуки, доставка по России.
Пружина кручения размером 3,2*35,5 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 3,2 мм |
| Наружный диаметр | 35,5 мм |
| Внутренний диаметр | 29,1 мм |
| Средний диаметр витка | 32,3 мм |
| Индекс навивки | 10,1 |
Где применяется
- возвратные механизмы рычагов
- прижимные устройства с поворотным плечом
- узлы с ограниченным углом поворота
Индекс навивки 10,1 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 25,3 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
65Г доступнее, но требовательна к режимам термообработки; 60С2А предсказуемее ведёт себя при циклических и ударных нагрузках; 50ХФА держит повышенную температуру; бронза идёт туда, где нужны стойкость к среде и немагнитность. После навивки заготовку калят и отпускают до твёрдости порядка 44–50 HRC.
Типичные причины — работа за пределом упругости без запаса по моменту, нарушение режима термообработки и отсутствие заневоливания после навивки. Пружина, изготовленная впритык к расчётному углу, теряет часть хода за первые же циклы. Если такое повторяется, узел просит пружину с большим сечением проволоки или числом витков.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 10,1. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Рабочая нагрузка должна подкручивать пружину, уменьшая диаметр витков. Если момент раскрывает витки, напряжения в проволоке резко растут, пружина теряет форму, а отводы обламываются. Направление навивки (левая или правая) на характеристики не влияет — важно только согласовать его с направлением рабочего момента.
Момент пропорционален углу закрутки; методика расчёта дана в ГОСТ 18751-80 — угол зависит от момента, среднего диаметра витка, числа витков, диаметра проволоки и модуля сдвига. Считают на один виток и умножают на их число. Онлайн-калькуляторы дают разброс, надёжнее свериться со справочником.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 3,2
- Наружный диаметр пружины
- 35,5
