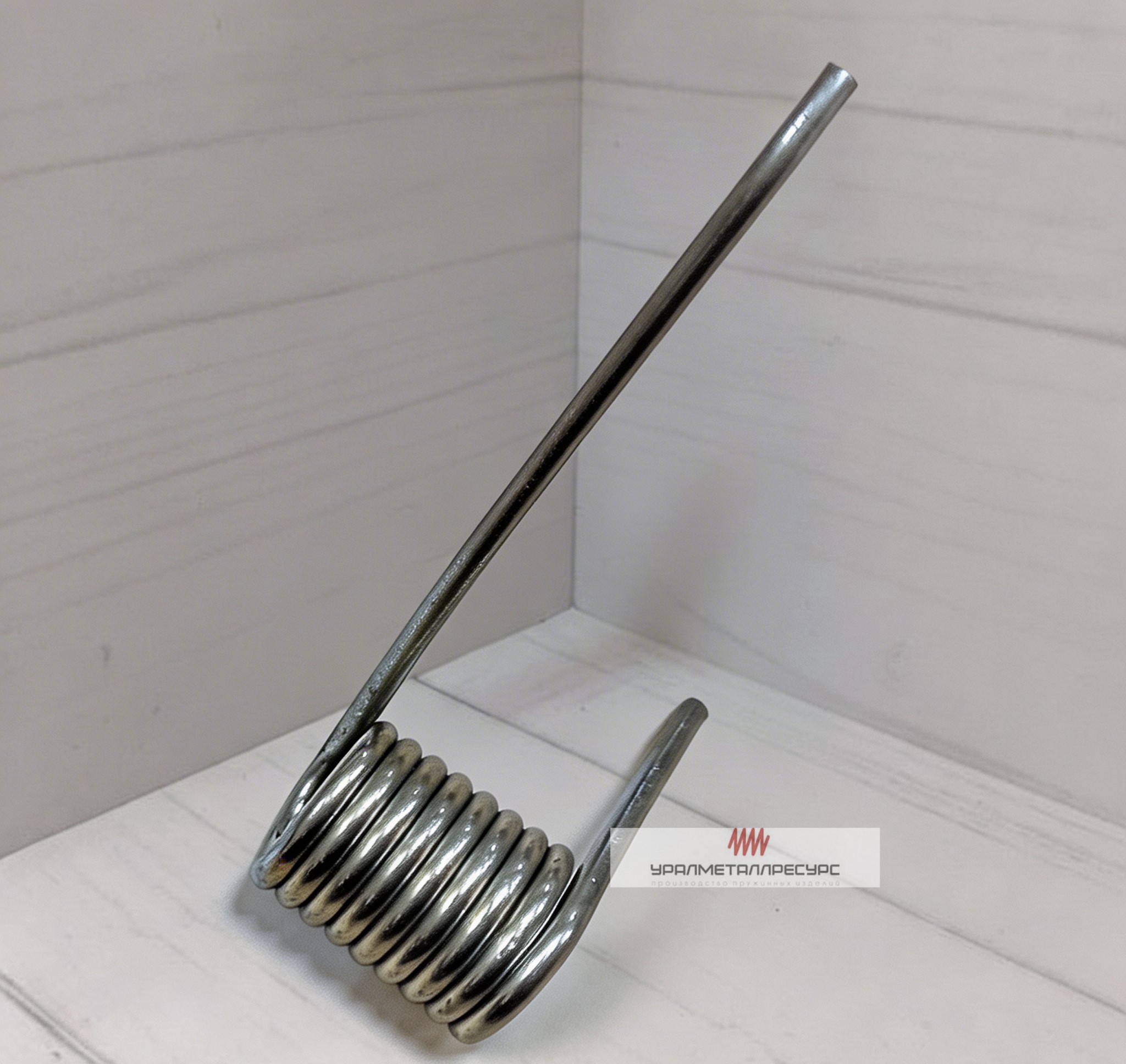

Пружина кручения 3*20
Пружина кручения 3*20
Пружина кручения 3*20 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси. Диаметр проволоки 3 мм, внутренний диаметр 14 мм, индекс навивки 5,7. Для узлов с ограниченным углом поворота.
Пружина кручения размером 3*20 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 3 мм |
| Наружный диаметр | 20 мм |
| Внутренний диаметр | 14 мм |
| Средний диаметр витка | 17 мм |
| Индекс навивки | 5,7 |
Где применяется
- узлы с ограниченным углом поворота
- откидные крышки и лючки
- возвратные механизмы рычагов
Индекс навивки 5,7 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 12,2 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Внутренний диаметр 14 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 12,2 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Типичные причины — работа за пределом упругости без запаса по моменту, нарушение режима термообработки и отсутствие заневоливания после навивки. Пружина, изготовленная впритык к расчётному углу, теряет часть хода за первые же циклы. Если такое повторяется, узел просит пружину с большим сечением проволоки или числом витков.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 5,7. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 3
- Наружный диаметр пружины
- 20
