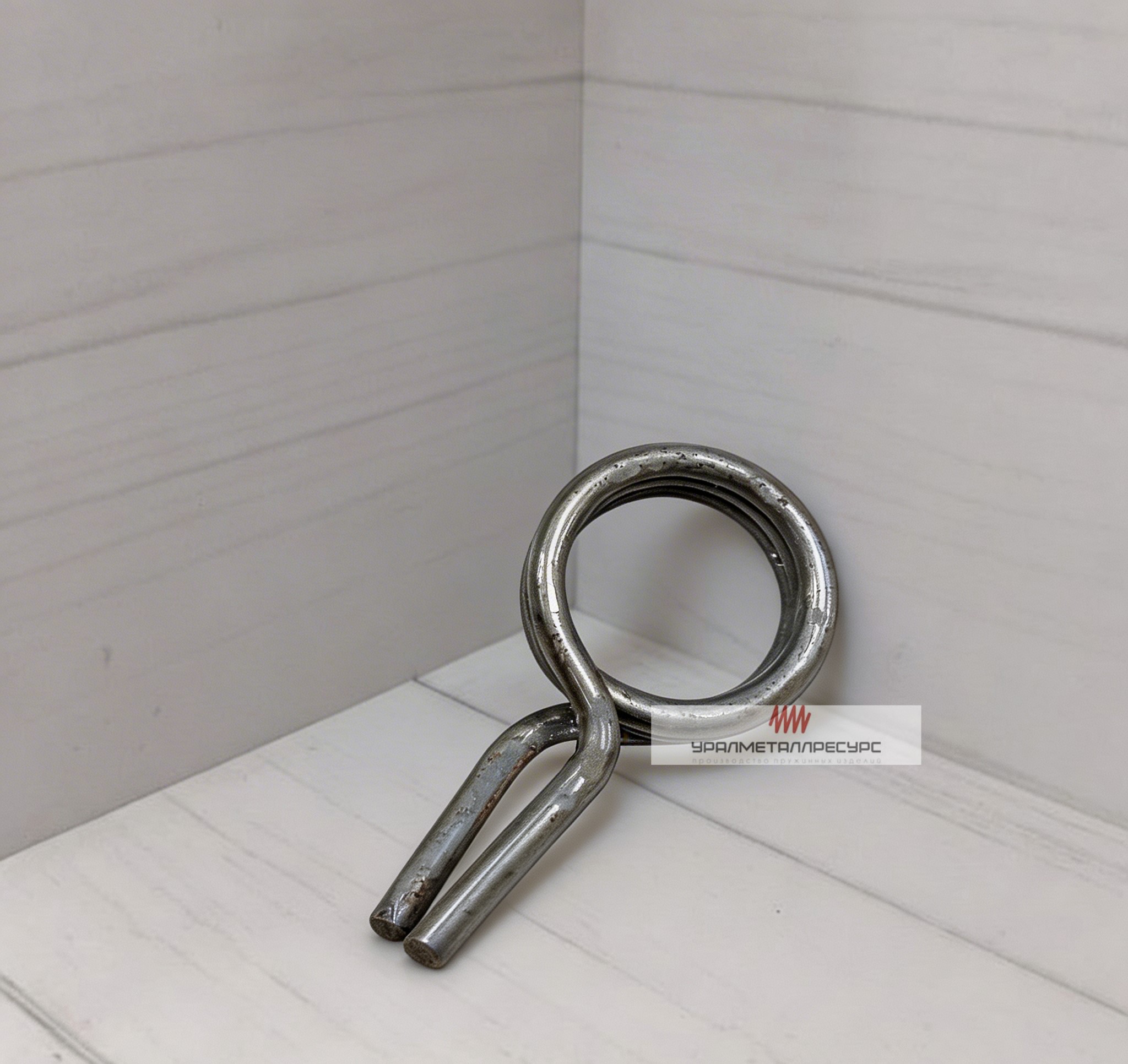

Пружина кручения 4*34,5
Пружина кручения 4*34,5
Пружина кручения 4*34,5 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси. Диаметр проволоки 4 мм, внутренний диаметр 26,5 мм, индекс навивки 7,6. Для откидных крышек и лючков. Отгружаем от одной штуки.
Пружина кручения размером 4*34,5 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 4 мм |
| Наружный диаметр | 34,5 мм |
| Внутренний диаметр | 26,5 мм |
| Средний диаметр витка | 30,5 мм |
| Индекс навивки | 7,6 |
Где применяется
- откидные крышки и лючки
- возвратные механизмы рычагов
- прижимные устройства с поворотным плечом
Индекс навивки 7,6 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 23 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 7,6. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Рабочая нагрузка должна подкручивать пружину, уменьшая диаметр витков. Если момент раскрывает витки, напряжения в проволоке резко растут, пружина теряет форму, а отводы обламываются. Направление навивки (левая или правая) на характеристики не влияет — важно только согласовать его с направлением рабочего момента.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4
- Наружный диаметр пружины
- 34,5
