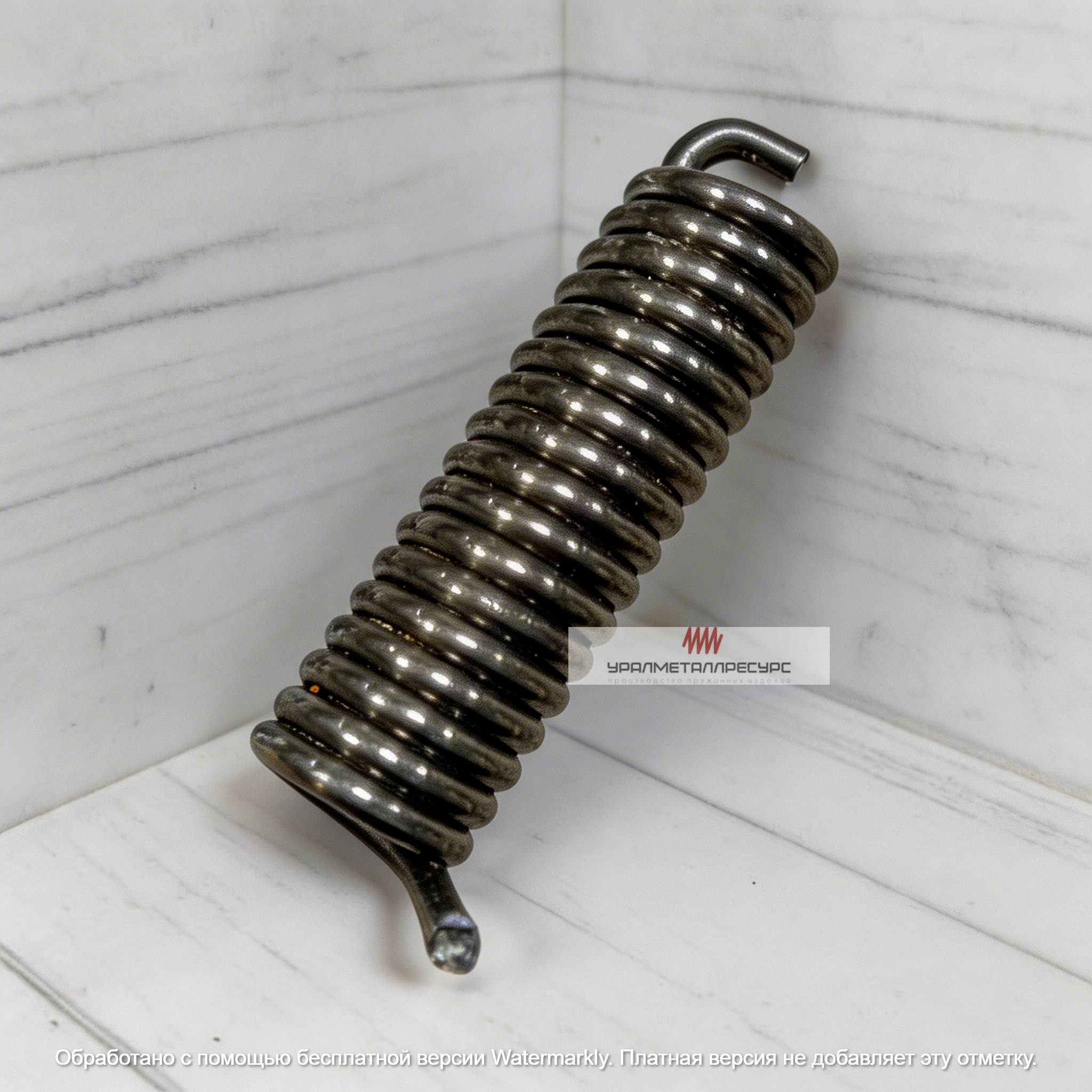

Пружина кручения 3,4*20,5
Пружина кручения 3,4*20,5
Пружина кручения, типоразмер 3,4*20,5 мм. Диаметр проволоки 3,4 мм, внутренний диаметр 13,7 мм, индекс навивки 5. Для возвратных механизмов рычагов. Отгрузка от одной штуки, доставка по России.
Пружина кручения размером 3,4*20,5 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 3,4 мм |
| Наружный диаметр | 20,5 мм |
| Внутренний диаметр | 13,7 мм |
| Средний диаметр витка | 17,1 мм |
| Индекс навивки | 5 |
Где применяется
- возвратные механизмы рычагов
- прижимные устройства с поворотным плечом
- узлы с ограниченным углом поворота
Индекс навивки 5 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 11,9 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Типичные причины — работа за пределом упругости без запаса по моменту, нарушение режима термообработки и отсутствие заневоливания после навивки. Пружина, изготовленная впритык к расчётному углу, теряет часть хода за первые же циклы. Если такое повторяется, узел просит пружину с большим сечением проволоки или числом витков.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Момент пропорционален углу закрутки; методика расчёта дана в ГОСТ 18751-80 — угол зависит от момента, среднего диаметра витка, числа витков, диаметра проволоки и модуля сдвига. Считают на один виток и умножают на их число. Онлайн-калькуляторы дают разброс, надёжнее свериться со справочником.
ГОСТ 18751-80 нормирует число рабочих витков в пределах 2–12; на практике закладывают не меньше 5–7 — при малом числе витков угол на виток растёт, и пружина работает у предела упругости. Минимум витков ограничен ещё и устойчивостью: тело пружины должно сохранять прямолинейность оси.
Внутренний диаметр 13,7 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 11,9 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 3,4
- Наружный диаметр пружины
- 20,5
