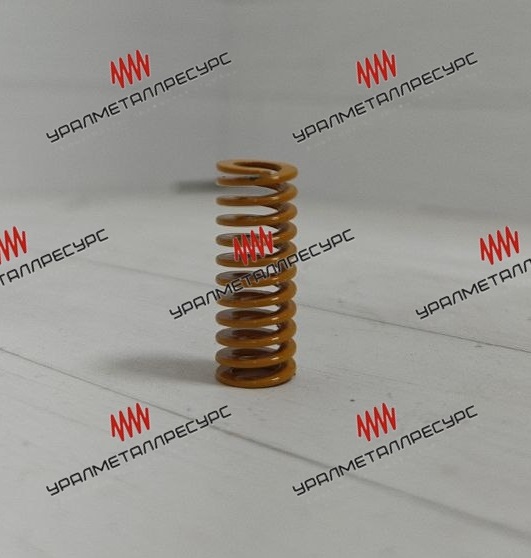

Инструментальная пружина JIS желтая-сверхлегкая 12*30
Инструментальная пружина JIS желтая-сверхлегкая 12*30
Инструментальная пружина сжатия серии SF 12*30 мм, сверхлёгкой нагрузки, жёлтая маркировка по JIS B 5012. Внутренний диаметр 6 мм, жёсткость 9,1 Н/мм, усилие до 136 Н, сечение проволоки 2,5*1,2 мм. Для точных механизмов с малым усилием.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 12 мм, внутренний 6 мм, свободная длина 30 мм, жёсткость 9,1 Н/мм. Сечение проволоки 2,5×1,2 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 12 мм (40 %) | 109 Н | 1 000 000 циклов |
| 13,5 мм (45 %) | 123 Н | 500 000 циклов |
| 15 мм (50 %) | 136 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Только по цвету — нельзя. Жёлтый пружина по JIS B 5012 — это сверхлёгкая нагрузка, а тот же цвет в ISO 10243 означает сверхтяжёлую нагрузку XH. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Отдельно вычитать их не требуется. Каталожная жёсткость и допустимый ход уже учитывают конструкцию торцов, поэтому расчёт ведут от свободной длины 30 мм. Торцы у инструментальных пружин поджаты и отшлифованы — это даёт опорную плоскость и правильную передачу нагрузки.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при повторяющейся потребности выгоднее брать запас. Доставка по России.
Отношение длины к диаметру здесь 2,5 — типоразмер устойчив при осевом сжатии, и жёсткая направляющая не обязательна. Она полезна при высокой частоте циклов, риске перекоса плит и повышенных требованиях к точности.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Практика — привязывать осмотр к плановому обслуживанию оснастки и к счётчику циклов. Контролируют свободную длину: её уменьшение более чем на несколько процентов означает, что пружина отработала. Внеплановый осмотр нужен после любого заклинивания или удара по плите.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,5*1,1
- Наружный диаметр пружины
- 12*30
