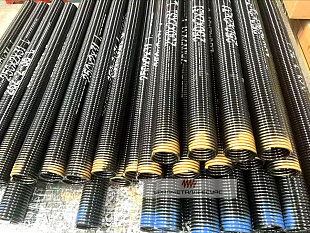

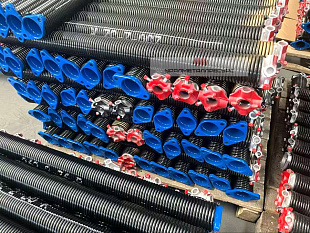

Пружины торсионные

Пружины

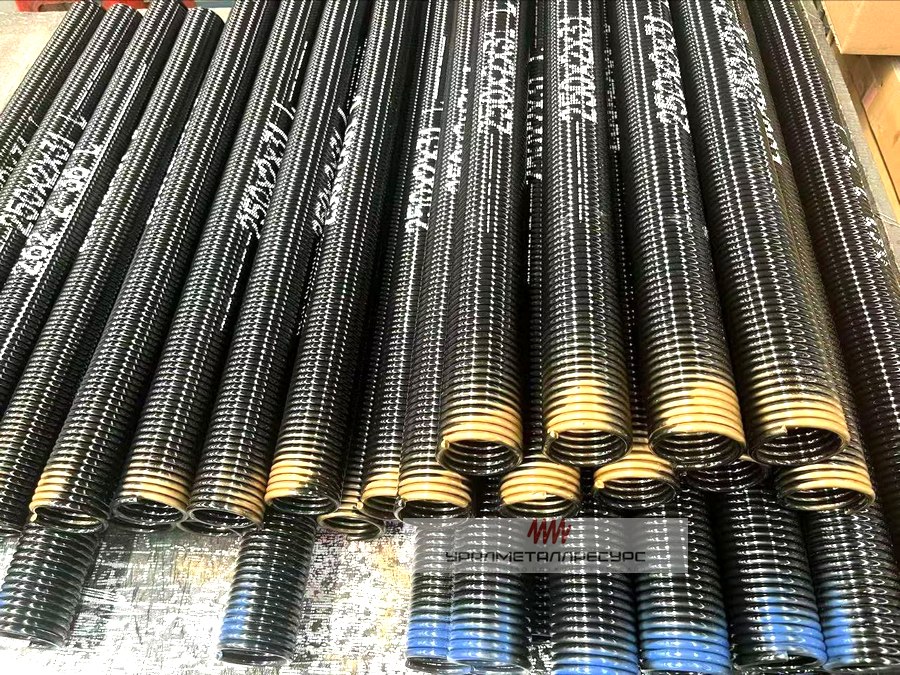

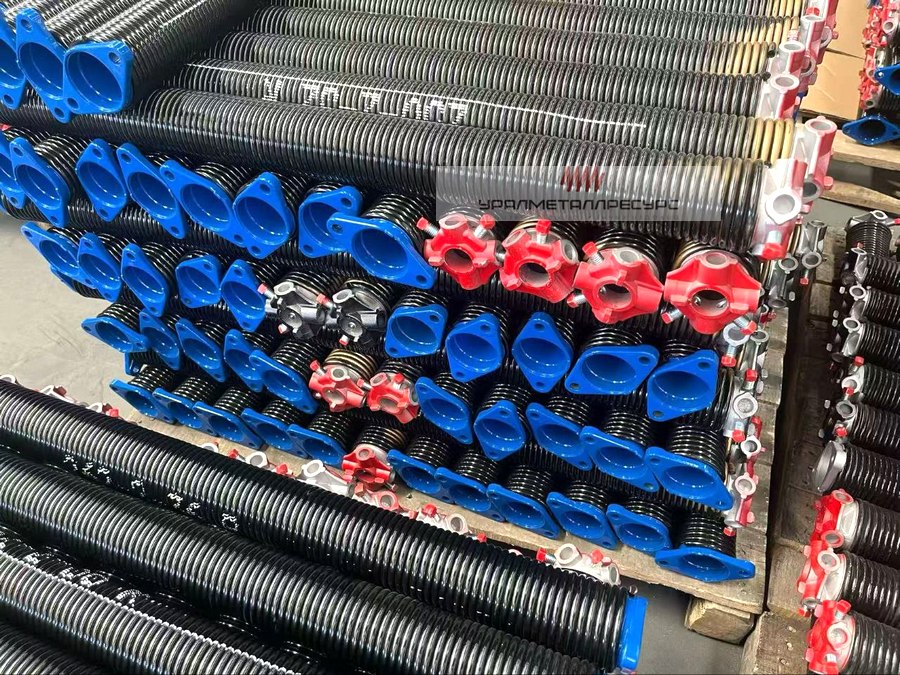

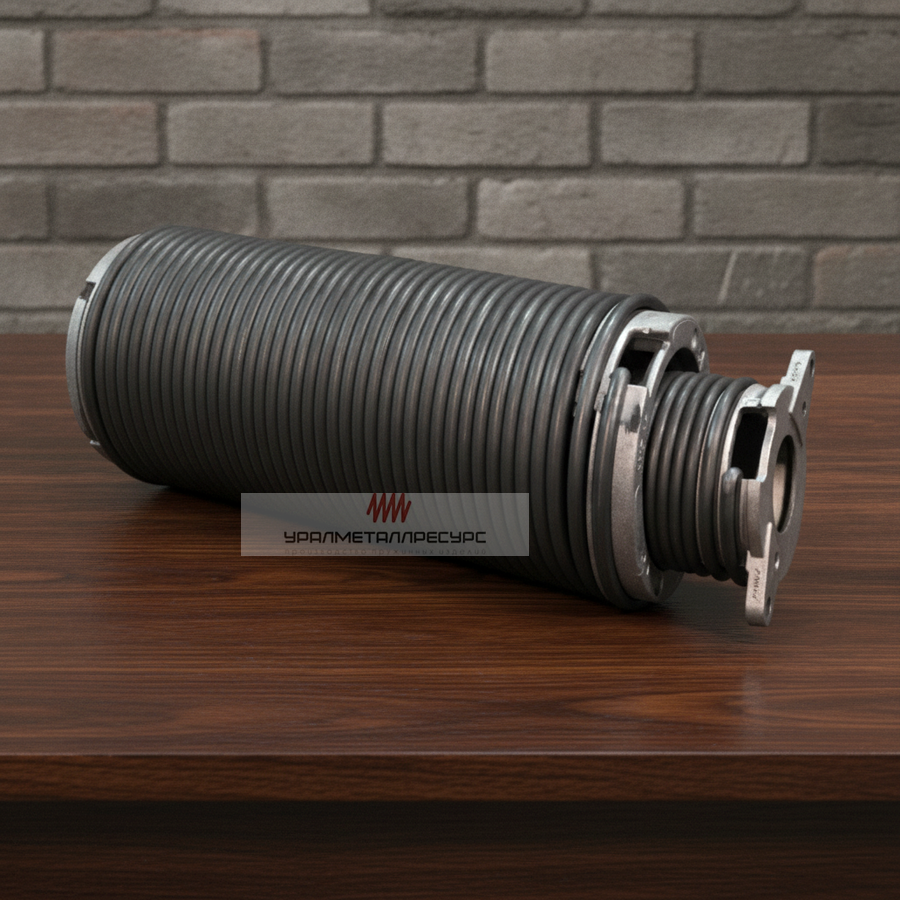

Торсионные пружины для ворот - это механические устройства из стали или нержавеющей стали, предназначенные для того, чтобы выдерживать вес ворот и обеспечивать их вращение вокруг оси.

Они изготавливаются методом намотки на оправку с последующей термообработкой и снятием напряжения для повышения твердости и упругости. Конечный продукт проходит критические испытания для подтверждения его функциональности и может получить защитное покрытие для повышения долговечности и коррозионной стойкости.

Заказать торсионную пружину

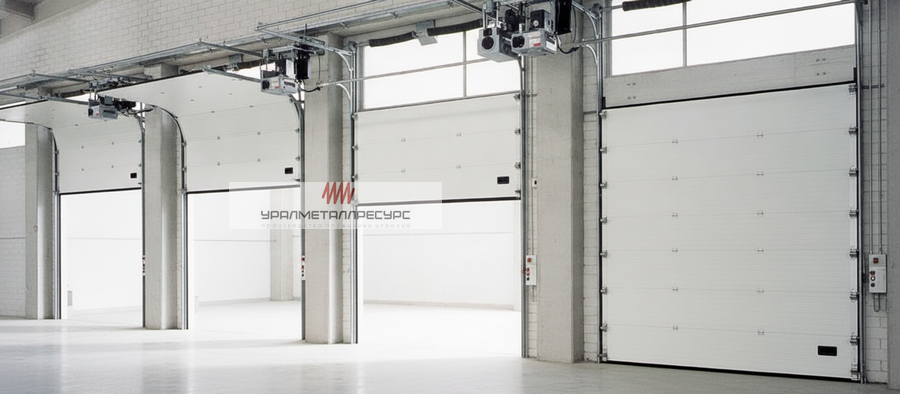

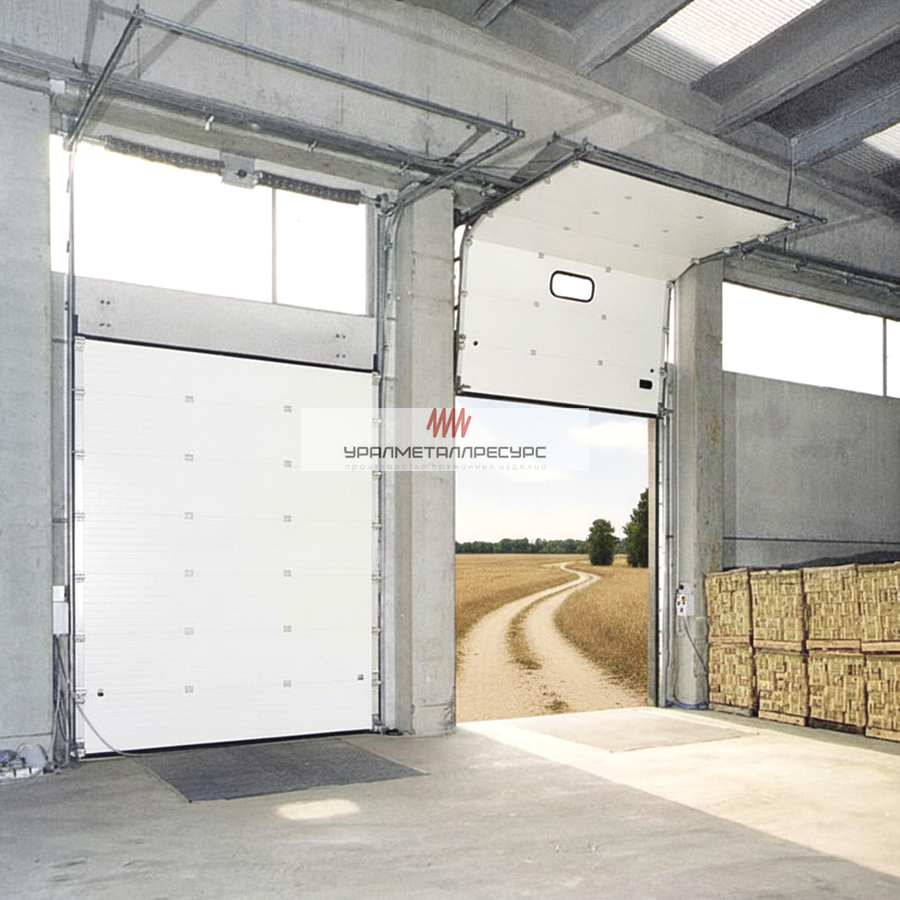

Секционные ворота – это одна из разновидностей промышленных ворот, часто устанавливаемых в России и Европе.


Что такое пружина торсионная?

Торсион (французское «torsion» - скручивание) – это пружина, в виде упругого цилиндра, накапливающего и передающего механическую энергию удерживающему ее механизму.

Торсионная пружина - это тип механического компонента, который накапливает энергию и высвобождает ее для поглощения удара или поддержания силы между поверхностями. Они специально разработаны для реакции на вращательную силу или угловой момент, что отличает их от других типов пружин, таких как пружины сжатия или пружины растяжения, которые реагируют на прямые осевые силы.

Проще говоря, пружина торсион скручивается для накопления энергии. Ее потенциальная энергия увеличивается с увеличением степени скручивания, и пружина пытается вернуться в равновесное состояние, вращаясь в противоположном направлении, тем самым совершая работу.

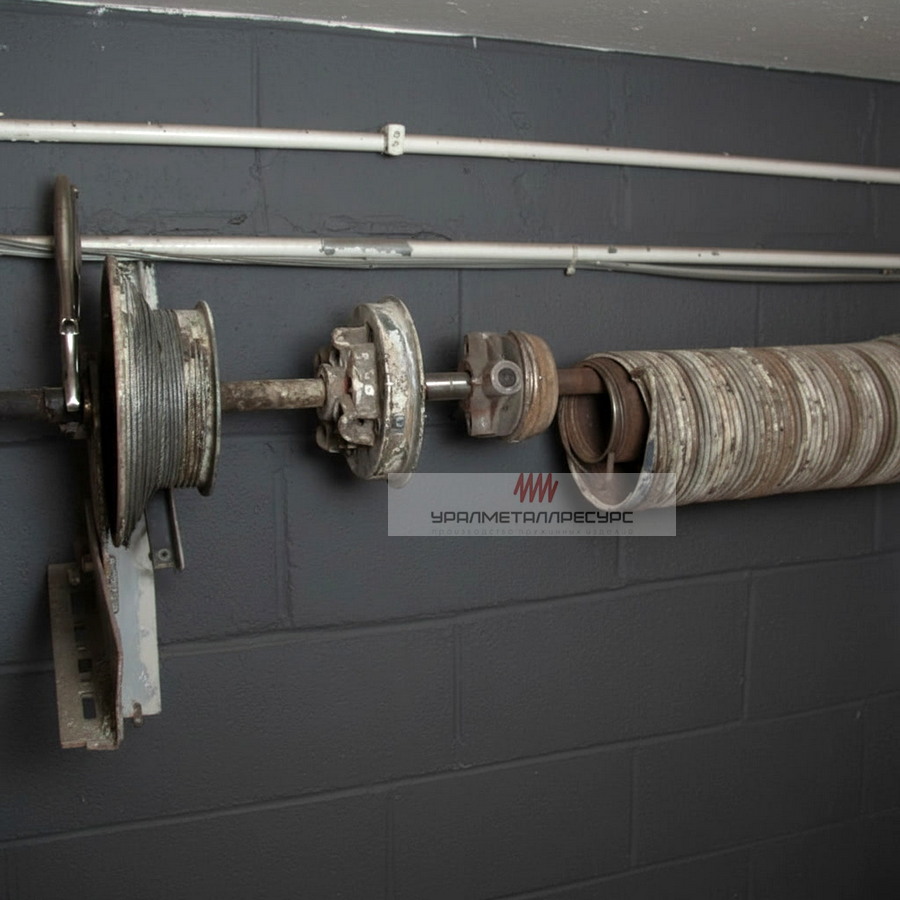

Пружины торсионные обычно устанавливаются на вал или оправку, и они должны поддерживаться в трех или более точках. Для облегчения монтажа используются различные концы, включая крюк, прямое смещение, шарнир, короткий крюк и прямые торсионные концы.

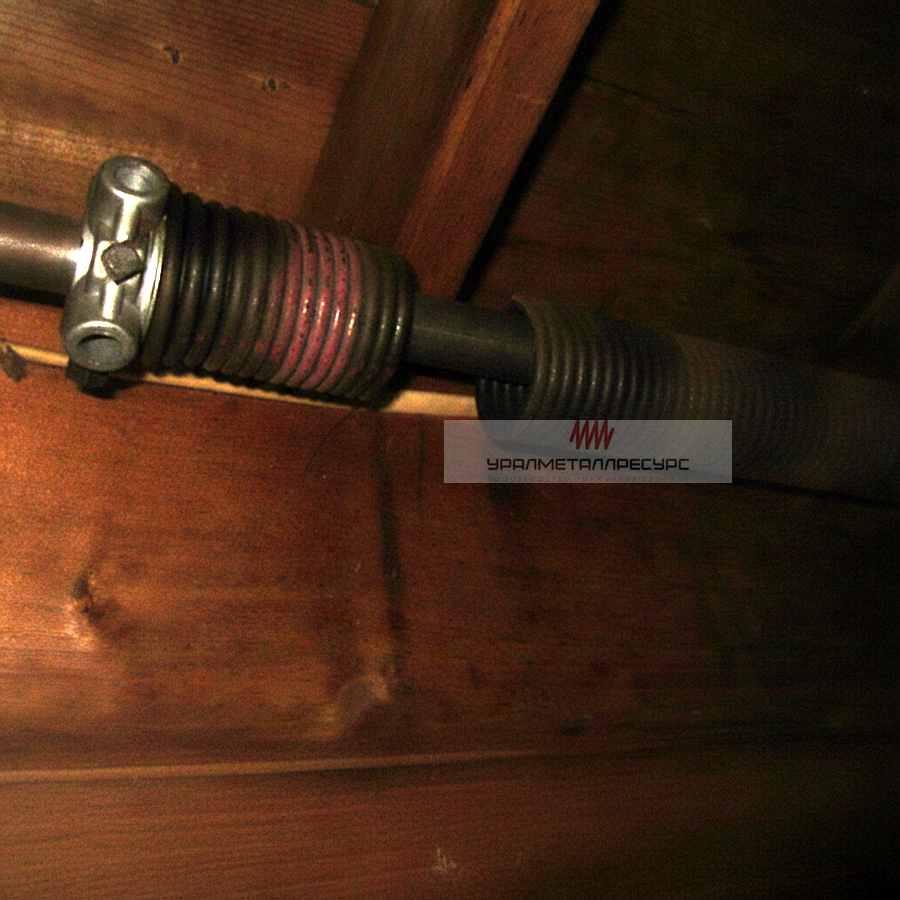

Принцип работы подъемных ворот с торсионными пружинами

Как работает торсионная пружина?

Подъемные ворота с торсионными пружинами работают на основе принципа торсионного отклонения - скручивания или деформации под действием крутящего момента.

В закрытом или лежачем положении торсионные пружины предварительно нагружены, то есть они навиты для создания достаточного крутящего момента, который уравновешивает вес ворот. Когда подъемные ворота поднимаются, пружины раскручиваются, высвобождая накопленную энергию и создавая усилие, необходимое для подъема ворот. И наоборот, когда подъемные ворота опускаются, пружины раскручиваются, снова накапливая энергию.

Таким образом, пружины торсионные облегчают ручное усилие, необходимое для подъема ворот, эффективно уменьшая вес, который необходимо поднять. Они также помогают контролировать скорость и движение подъемных ворот, тем самым предотвращая их захлопывание, обеспечивая медленное и контролируемое опускание.


Чем отличается торсионный механизм от пружин растяжения?

Торсионные пружины или пружины растяжения что лучше?

Пружины торсионные и пружины растяжения (или удлинения) - это два типа механических устройств, которые накапливают и высвобождают энергию, но они работают по разным принципам и используются в разных областях применения благодаря своим уникальным характеристикам.

  1. Пружина торсионная
    Работает по принципу вращательного прогиба - действия скручивания в результате приложения крутящего момента. Когда к пружине прикладывается крутящий момент или скручивающая сила, она скручивается вокруг своей оси и пытается оттолкнуться, чтобы вернуться в исходное положение. Сила, с которой она отталкивается, прямо пропорциональна углу, на который она была закручена. Типичные области применения торсионных пружин включают прищепки, гаражные ворота и оконные шторы, где требуется вращательное усилие.

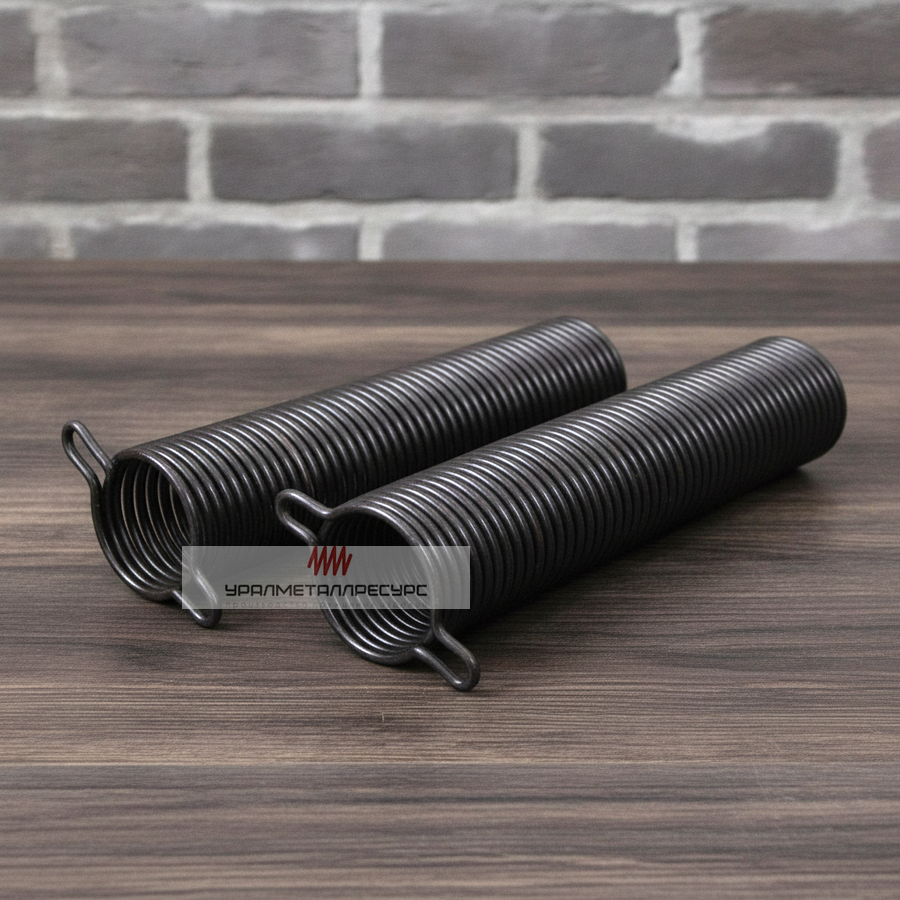

  2. Пружины растяжения (удлинения)
    Работает по принципу осевого прогиба. Эти типы пружин накапливают энергию и оказывают тяговое усилие при растяжении или удлинении - чем больше они растянуты, тем больше усилие, которое они оказывают, пытаясь вернуться к своей первоначальной длине. Величина усилия прямо пропорциональна расстоянию, на которое они растягиваются.

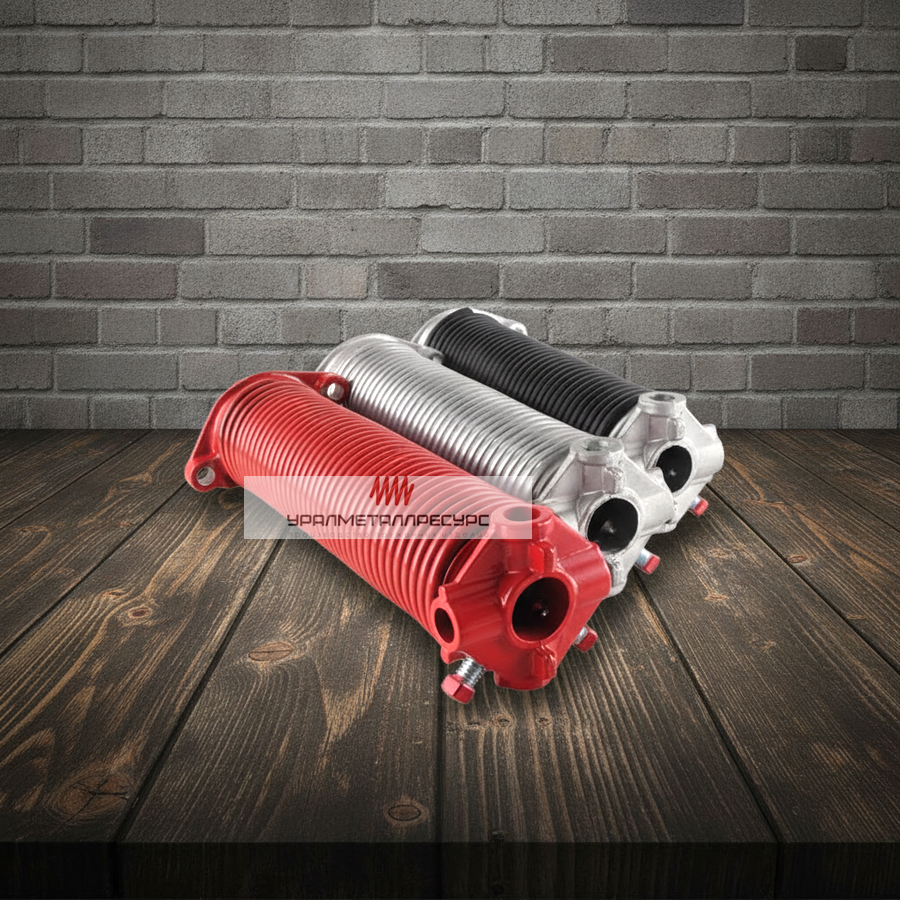

Виды торсионных пружин

Торсионные пружины можно разделить на несколько видов, основываясь на таких факторах, как их физическая конструкция, используемые материалы, тип нагрузки и конфигурация концов. Вот несколько классификаций:

Виды торсионных пружинОписание
Одинарные и двойные Пружины одинарного кручения состоят из витка с ножками по обе стороны для приложения силы. Пружины двойного кручения состоят из двух соединенных вместе пружин одинарного кручения, обычно из одного и того же материала и размера проволоки, но соединенных и работающих параллельно для эффективного удвоения силы.
С коротким крюком Эти пружины имеют крючкообразные концы, которые позволяют легко закрепить их в различных приложениях, например, в рычажных механизмах или в качестве дверных петель.
Петлевые Используются преимущественно в дверях или крышках, где пружина должна создавать вращательное усилие вокруг точки шарнира.
Прямые Имеют прямые ножки, выходящие из витка, а не крючковатые концы. Идеально подходят для применения в тех случаях, когда требуется надежное и прочное крепление для создаваемых пружиной усилий.
Специально настроенные Разрабатываются для конкретных применений или устройств, которые могут требовать специальных размеров, материалов, типов нагрузки или других характеристик.
Постоянного и переменного усилия Первые сохраняют одинаковый уровень скручивающей силы во всем диапазоне прогиба, а вторые изменяют силу в зависимости от степени скручивания.

Регулировка торсионных пружин

Регулировка торсионной пружины заключается в изменении ее натяжения для адаптации к конкретным условиям применения. Регулировка должна выполняться с соблюдением мер безопасности, так как неправильное обращение может привести к травме из-за большого количества потенциальной энергии, хранящейся в пружине. Процесс регулировки обычно включает следующие этапы:

Наименование операцииОписание
Безопасность превыше всего Убедитесь, что на вас есть все необходимые средства защиты, такие как перчатки и защитные очки. Держите свободную одежду или волосы подальше от пружины и механизмов.
Иммобилизация Перед регулировкой необходимо обездвижить движение механизма (например, гаражных ворот). Этого можно добиться, зажав "ворота" стопорными клещами в фиксированном положении.
Ослабление Найдите торсионную пружину и ее регулировочный хомут. Регулировочный хомут обычно находится около центра пружины и может быть ослаблен путем его поворота с помощью регулировочного стержня или стального стержня. Помните, что поворот воротника вправо/по часовой стрелке натягивает пружину (увеличивает натяжение), а поворот влево/против часовой стрелки ослабляет пружину (уменьшает натяжение).
Регулировка Когда регулировочный хомут ослаблен, можно отрегулировать пружину. Важно регулировать пружину равномерно и с небольшим шагом, чтобы точно установить требуемое натяжение и избежать чрезмерного затягивания.
Проверка После регулировки снимите зажимы или стопорный механизм, чтобы обеспечить свободное движение механизма и проверить успешность регулировки. Механизм должен работать плавно и оставаться стабильным при открытии или закрытии.
Повторная регулировка При необходимости повторите процесс регулировки, пока не будет достигнут желаемый баланс и движение.

Изготовление торсионных пружин для секционных ворот

Создание торсионных пружин для ворот включает в себя несколько технических этапов.


Этапы производстваОписание
Намотка Выбранная проволока наматывается на оправку или оправки с помощью пружинонавивочного станка с ЧПУ. Это помогает придать пружине основную форму.
Термообработка Навитая пружина подвергается термической обработке для снятия напряжений, возникших во время навивки, и повышения твердости и предела текучести материала. Обычно для этого пружину нагревают до определенной температуры, а затем быстро охлаждают.
Снятие напряжений После термообработки пружины обычно подвергаются процессу снятия напряжения для дальнейшего уменьшения внутренних напряжений, возникших на предыдущих этапах.
Финишная обработка Следующим шагом является придание пружине гладкой поверхности путем удаления любых заусенцев или острых краев. Это может быть сделано с помощью упрочнения, галтовки, пескоструйной обработки или шлифовки.
Покрытие/осадка В зависимости от применения пружина может быть подвергнута процессам нанесения покрытия или гальванизации для улучшения коррозионной стойкости и внешнего вида. Обычно используются такие покрытия, как цинковое, никелевое или хромовое.
Испытания Торсионные пружины проверяются на функциональность и выдерживают нагрузку, на которую они рассчитаны.

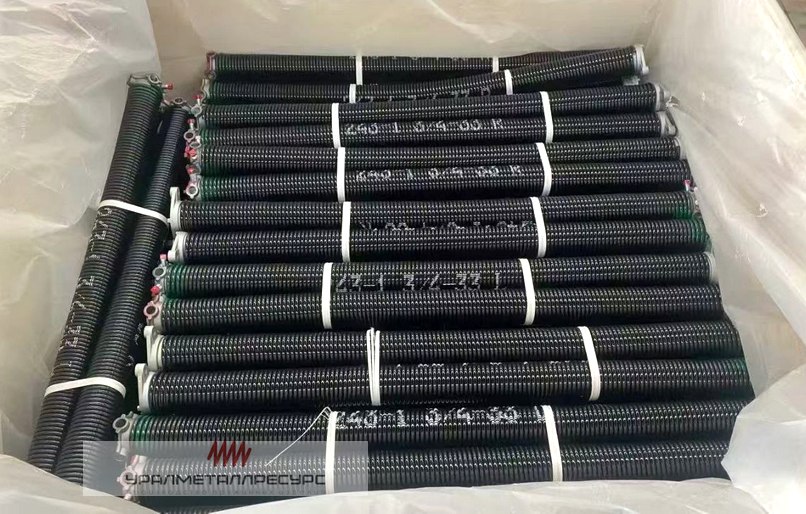

Упаковка Наконец, пружины упаковываются и подготавливаются к доставке или использованию.

Причины износа пружины торсионной

Существует несколько факторов, которые способствуют износу торсионных пружин. К ним относятся:

Причина износаОписание
Циклы нагрузки Каждый раз, когда ворота открываются или закрываются, торсионная пружина проходит один цикл нагрузки и разгрузки. За тысячи циклов эти повторяющиеся деформации могут привести к усталости металла, что в конечном итоге приведет к поломке пружины.
Перегрузка Пружина торсион предназначена для работы в определенном диапазоне нагрузок. Если ворота слишком тяжелы для пружины (из-за неправильной спецификации пружины или последующего увеличения веса ворот), пружина может быть перегружена, что приведет к преждевременному выходу из строя.
Коррозия Воздействие неблагоприятных условий окружающей среды или агрессивных материалов может привести к коррозии проволоки пружины, что ослабляет металл и может вызвать преждевременный выход из строя. Защитное покрытие или использование коррозионно-стойких сплавов может снизить этот риск.
Неправильная установка Неправильно установленная торсионная пружина может подвергаться неравномерным нагрузкам, что приводит к повышенному износу и возможному преждевременному выходу из строя. Пружина также может функционировать неправильно, если она установлена не в той ориентации, которая предусмотрена.
Вибрация Незапланированные вибрации в системе ворот могут вызвать динамические нагрузки, превышающие эксплуатационные характеристики пружины, что способствует ее износу.
Дефект материала в проволоке пружины Несовершенство материала также может стать причиной раннего выхода пружины из строя. К ним могут относиться дефекты поверхности, включения и скопления в проволоке.
Ненадлежащая смазка Смазка пружины может уменьшить износ между витками, особенно при высокочастотных операциях. Плохая или отсутствующая смазка может ускорить скорость истирания и износа.

Из каких материалов изготавливаются торсионные пружины?

Торсионные пружины могут быть изготовлены из различных материалов, каждый из которых обладает уникальными свойствами, соответствующими различным требованиям к применению и условиям эксплуатации. Ниже приведен список некоторых распространенных типов материалов:

Наименование материалаОписание
Углеродистая сталь Она широко используется благодаря своей прочности и экономичности. Пружины, изготовленные из углеродистой стали, могут быть покрыты для обеспечения коррозионной стойкости.
Нержавеющая сталь Этот материал выбирают за его отличные антикоррозийные свойства. 302 и 316 - популярные марки нержавеющей стали, используемые для изготовления пружин затворов.
Легированная сталь Такие материалы, как хром-ванадий и хром-кремний, часто используются для пружин, требующих высокого напряжения и устойчивости к ударным нагрузкам.
Музыкальная проволока Это распространенный сплав высокоуглеродистой стали, используемый для изготовления пружин. Он известен своей высокой прочностью, хорошей обработкой поверхности и качеством.
Фосфористая бронза Это медный сплав, который обеспечивает хорошую коррозионную стойкость и электропроводность. Он также часто используется там, где требуется материал с низким уровнем магнетизма.
Инконель Суперсплав на основе никеля и хрома, который используется для работы в условиях экстремальных температур и коррозионных сред.


Как замерить размеры торсионной пружины?

Чтобы измерить размеры торсионной пружины для ворот, необходимо собрать информацию о физических характеристиках пружины. Вот более подробная сводка:

Характеристика пружиныОписание
Диаметр проволоки Измеряется штангенциркулем, микрометром или проволочным калибром и представляет собой толщину проволоки, используемой в пружине.
Наружный диаметр Измеряется по всей ширине конца пружины.
Внутренний диаметр Измеряется от одного внутреннего края пружины до другого. Для торсионных пружин, установленных на стержне или трубе, это измерение должно быть близко к наружному диаметру стержня или трубы.
Длина Свободная длина пружины, измеренная от конца до конца, когда пружина не находится под нагрузкой.
Количество витков Подсчет общего количества витков в пружине Для точного измерения следует учитывать дробное количество неполных витков, если таковые имеются.
Тип концов Обратите внимание на форму концов пружины. Они могут быть прямыми или загнутыми в виде крючков или петель.

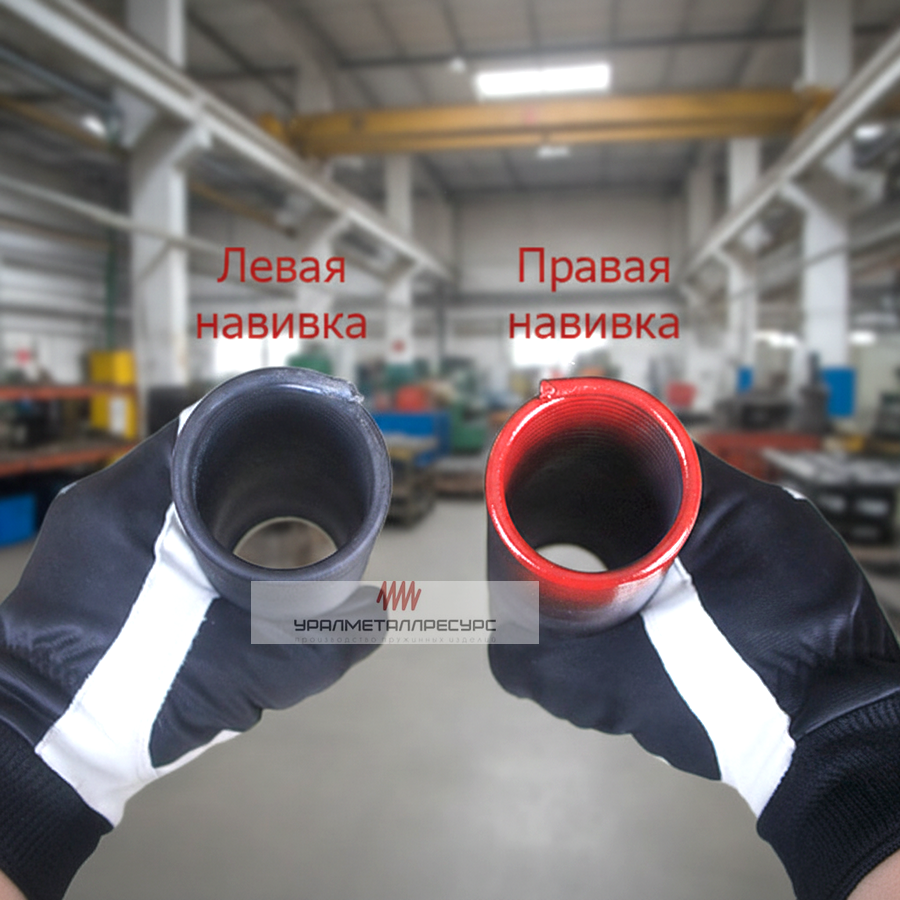

Направление витка Фото левая и правая навивка торсионной пружины
