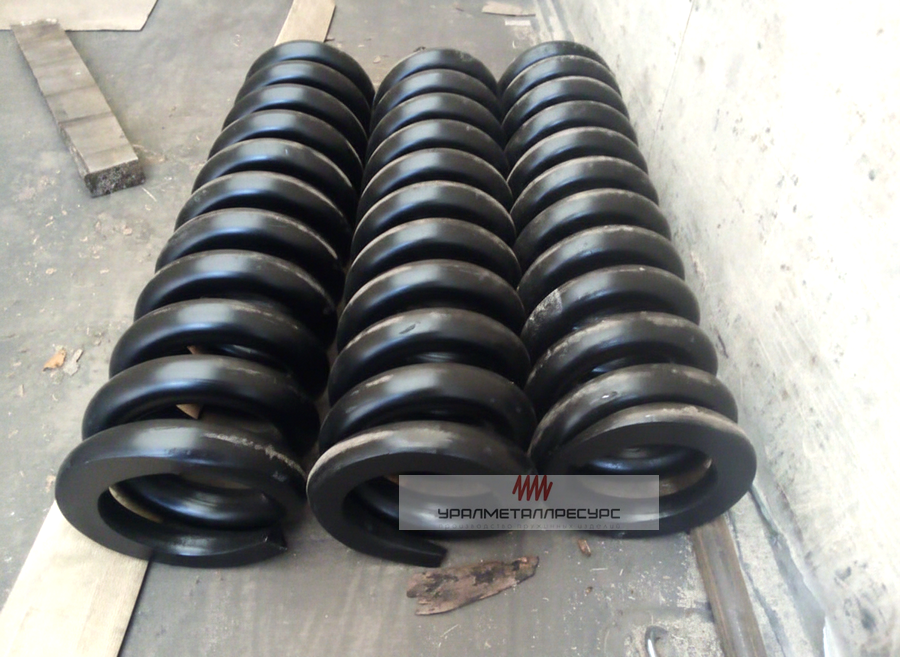

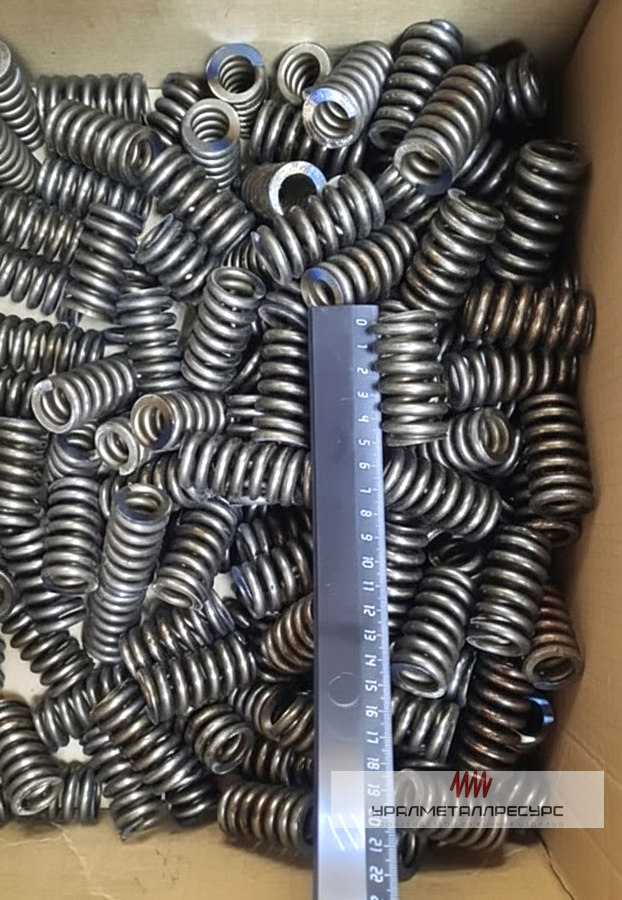

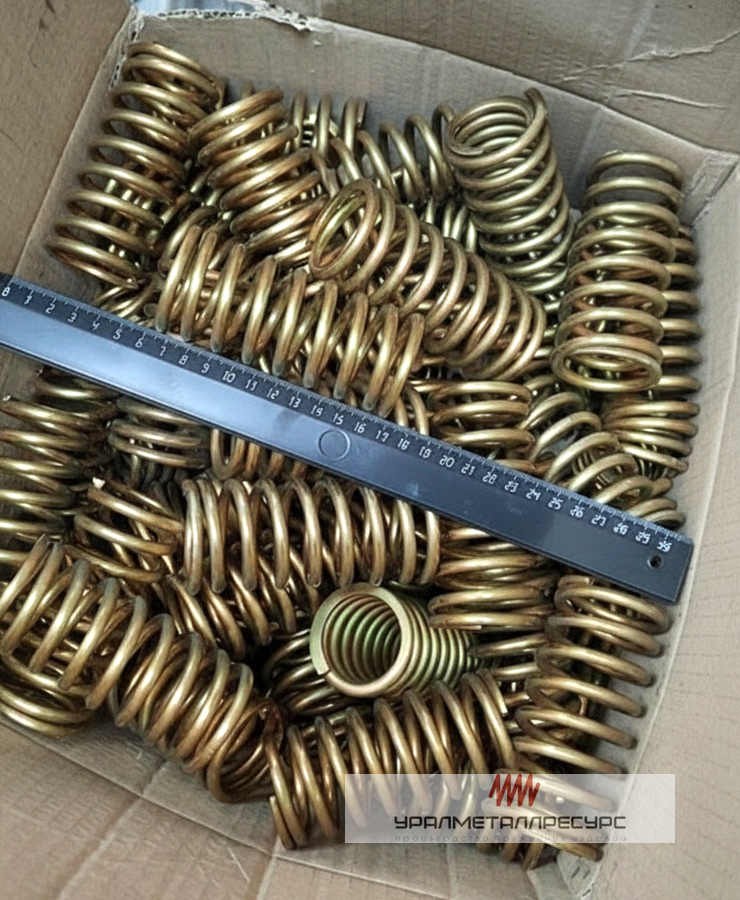

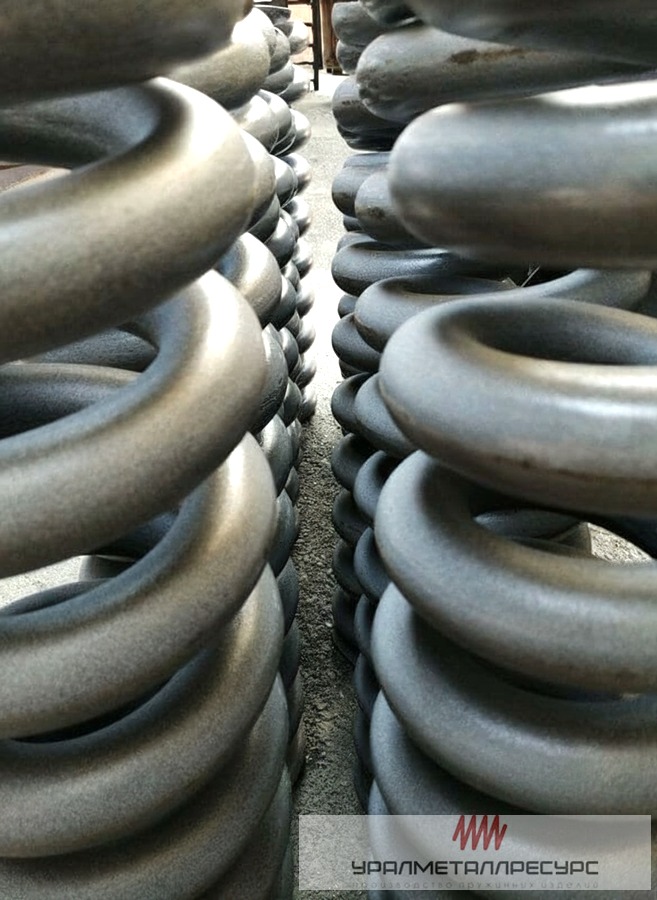

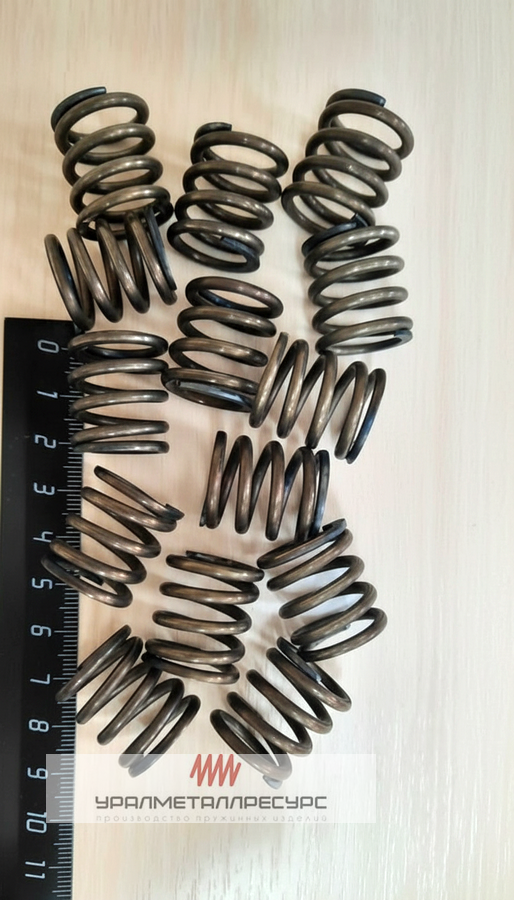

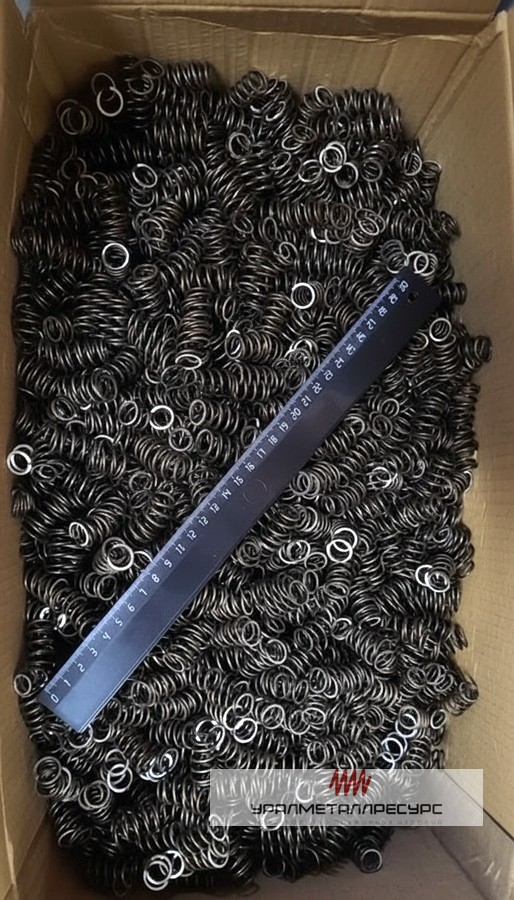

Пружина винтовая цилиндрическая ГОСТ

Класс выносливости указывается первой цифрой в маркировке согласно ГОСТ 13764-86 и определяет ресурс пружины при циклических нагрузках. Различают три класса: 1-й класс (высокая выносливость, >10⁷ циклов), 2-й класс (средняя, 10⁴–10⁷ циклов) и 3-й класс (статические или редкие нагрузки, <10⁴ циклов).

Для точной идентификации необходимо сверить маркировку с паспортом качества, где указываются результаты усталостных испытаний. Важно: пружины 1-го класса проходят дополнительную дробеструйную обработку поверхности, что повышает предел выносливости на 20–40% за счёт создания остаточных напряжений сжатия в поверхностном слое.

Практический совет: если в документации не указан класс выносливости, по умолчанию принимается 2-й класс. Для ответственных узлов всегда уточняйте этот параметр при заказе — замена пружины 3-го класса на 1-й в высокочастотном механизме может увеличить ресурс узла в 100 раз.

Класс точности регламентирует допустимые отклонения геометрических параметров и усилия согласно ГОСТ 13765-86. Класс I (±5%) применяется в прецизионных узлах, Класс II (±8%) — в большинстве машиностроительных задач, Класс III (±10%) — для общих целей с невысокими требованиями к стабильности усилия.

Отклонения контролируются по трём ключевым параметрам: диаметру проволоки, наружному диаметру пружины и усилию при заданной деформации. Важно: переход с класса III на класс I требует дополнительных операций контроля, но обеспечивает стабильность работы в узлах с жёсткими допусками, например, в измерительных приборах или оптических системах.

Рекомендация: при подборе пружины для замены всегда указывайте требуемый класс точности. Использование пружины более низкого класса в прецизионном узле может привести к рассинхронизации механизма, а завышенный класс — к неоправданному удорожанию без практической пользы.

Индекс пружины C = D/d (средний диаметр витка к диаметру проволоки) определяет напряжённое состояние материала и технологичность изготовления. Оптимальный диапазон по ГОСТ — от 4 до 12. При C < 4 возникают высокие напряжения изгиба при навивке, что повышает риск трещин; при C > 12 пружина становится неустойчивой к продольному изгибу и теряет стабильность характеристики.

Влияние индекса на ключевые параметры:

При расчёте пружины с экстремальным индексом (менее 4 или более 12) необходимо вводить поправочные коэффициенты на кривизну витков (коэффициент Валь) и проверять устойчивость к боковому изгибу. Практический вывод: если габариты узла позволяют, выбирайте индекс в диапазоне 6–9 — это обеспечит баланс между прочностью, технологичностью и стоимостью.

Совет конструктору: при ограниченном пространстве сначала зафиксируйте наружный диаметр D, затем подберите проволоку d так, чтобы C оставался в оптимальном диапазоне. Если это невозможно — рассмотрите коническую пружину или пружину с переменным шагом.

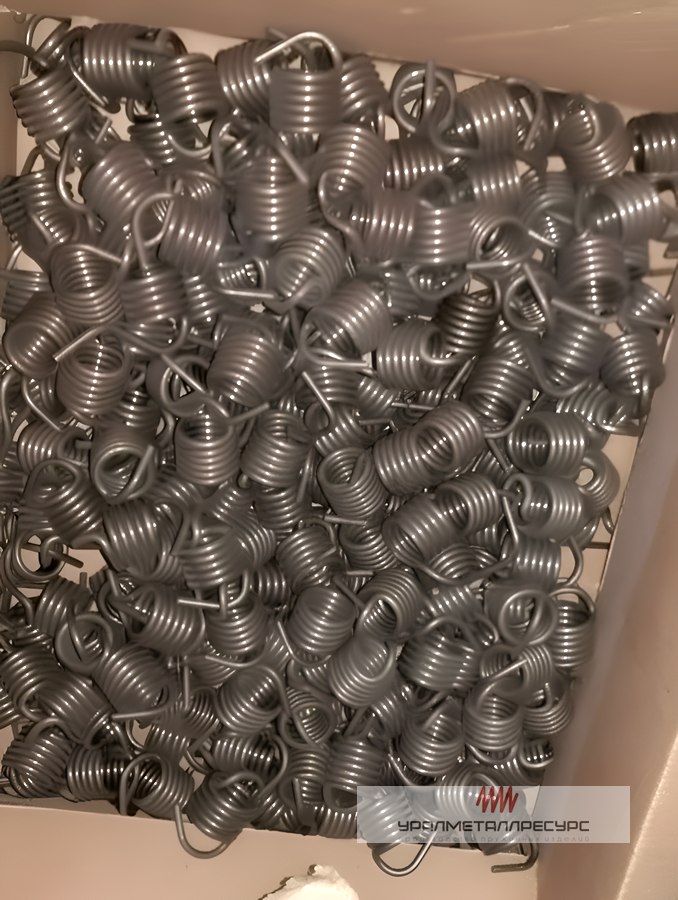

Нет, пружины сжатия и растяжения конструктивно не взаимозаменяемы, несмотря на внешнее сходство. Пружины сжатия имеют зазор между витками в свободном состоянии и рассчитаны на осевую нагрузку, уменьшающую длину. Пружины растяжения — с плотно прилегающими витками и элементами крепления (крючки, петли) на концах, работают на увеличение длины.

Попытка использовать пружину сжатия на растяжение приведёт к:

• ✗ Невозможности передачи усилия без специальных захватов
• ✗ Концентрации напряжений в зоне первого витка → быстрый излом
• ✗ Потере устойчивости и боковому изгибу при малейшем перекосе

Обратная ситуация (растяжения на сжатие) также недопустима: плотно навитые витки не имеют рабочего зазора, поэтому при сжатии сразу возникает контакт «виток-к-витку», что приводит к резкому росту усилия, пластической деформации и потере упругих свойств. Кроме того, крючки пружин растяжения при сжатии создают непредсказуемые боковые нагрузки на посадочные места.

Важно: при замене пружины в узле всегда сверяйте не только габариты, но и тип нагрузки, указанный в документации. Визуальное сходство не гарантирует функциональную совместимость.

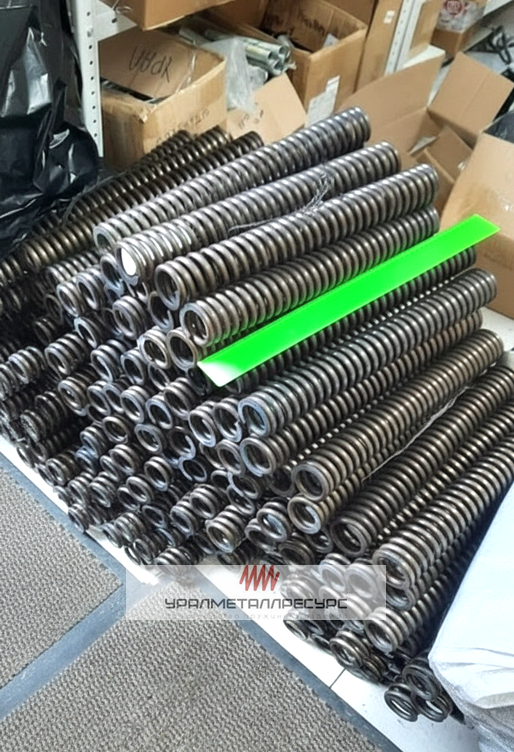

Правильное хранение исключает коррозию, потерю упругости и механические повреждения, сохраняя рабочие характеристики пружин на весь гарантийный срок. Согласно рекомендациям ГОСТ 16118-70 и практике поставщиков, необходимо соблюдать три ключевых условия: климатический режим, защиту от деформации и изоляцию от агрессивных сред.

Климатические параметры склада:

Упаковка и размещение:

• ✓ Хранить в заводской упаковке (стрейч-плёнка + влагопоглотитель) до момента монтажа
• ✓ Располагать на стеллажах в горизонтальном положении, исключая нагрузку на витки
• ✓ Не складировать пружины «навалом» — возможны механические повреждения покрытия и деформация
• ✓ Для пружин из нержавеющей стали допустимо хранение без упаковки, но в изолированной зоне от углеродистых сталей (риск контактной коррозии)

Срок хранения: при соблюдении условий — до 24 месяцев для пружин с покрытием, до 12 месяцев — для пружин без покрытия. По истечении срока рекомендуется провести выборочную проверку геометрии и усилия перед использованием в ответственных узлах.

Практика: маркируйте упаковки датой поступления на склад и внедрите ротацию «первым пришёл — первым ушёл» (FIFO), чтобы исключить использование пружин с истёкшим сроком хранения.

«Просадка» (или релаксация) — это необратимая потеря высоты пружины в свободном состоянии вследствие пластической деформации материала при длительном сжатии или циклических нагрузках, превышающих предел пропорциональности. Визуально проявляется как уменьшение рабочего хода и снижение усилия при той же деформации.

Основные причины просадки:

1. Превышение допустимого напряжения — работа в зоне пластических деформаций, когда материал не возвращается в исходное состояние после снятия нагрузки
2. Длительное статическое сжатие — особенно критично для пружин 3-го класса выносливости, не рассчитанных на постоянную нагрузку
3. Температурное воздействие — при температурах выше +80 °С для углеродистых сталей ускоряется процесс ползучести
4. Низкое качество материала — наличие неметаллических включений, неоднородность структуры проволоки

Диагностика: если пружина потеряла более 3–5% высоты свободного состояния — её необходимо заменить, так как дальнейшая работа приведёт к нестабильности усилия и возможному отказу механизма.

Совет: при проектировании узла предусматривайте регулировочные элементы (шайбы, резьбовые втулки), позволяющие компенсировать небольшую просадку без замены пружины.

Температура напрямую влияет на модуль упругости материала, а следовательно — на жёсткость пружины. Для большинства сталей модуль сдвига G уменьшается на 0,03–0,05% на каждый градус повышения температуры в диапазоне −40…+150 °С. Это означает, что при нагреве на 50 °С жёсткость пружины может снизиться на 1,5–2,5%, что критично для прецизионных узлов.

Температурные эффекты по диапазонам:

Практические рекомендации:

• ✓ При работе в широком температурном диапазоне закладывайте запас по усилию 10–15% на снижение жёсткости при нагреве
• ✓ Для узлов с переменной температурой предусматривайте компенсаторы теплового расширения, чтобы исключить дополнительные нагрузки на пружину
• ✓ Избегайте локального перегрева (например, от трения соседних деталей) — используйте теплоотводящие шайбы или изоляционные прокладки

Важно: при заказе пружин для экстремальных температур указывайте не только рабочий диапазон, но и скорость изменения температуры — термические удары (быстрый нагрев/охлаждение) создают дополнительные напряжения, не учитываемые в стандартном расчёте.

Пример: пружина из стали 65Г при +100 °С теряет ~2% жёсткости. Если в узле требуется усилие 100±5 Н, то при комнатной температуре пружина должна обеспечивать 102–103 Н, чтобы компенсировать температурное снижение.

Тип обработки торцов определяет характер контакта пружины с опорными поверхностями и равномерность распределения нагрузки. Пружины с открытыми (необработанными) витками имеют естественный срез проволоки, тогда как у пружин с шлифованными торцами концевые витки обработаны до плоскостности, обеспечивая плотное прилегание по всей площади.

Сравнительная характеристика:

Технологические особенности: шлифовка торцов выполняется на плоскошлифовальных станках с ЧПУ, что обеспечивает параллельность плоскостей в пределах 0,02–0,05 мм. После шлифовки обязательна очистка от абразивной пыли и нанесение консервационной смазки для предотвращения коррозии свежей поверхности.

Когда выбирать шлифованные торцы:

• ✓ При работе с высокими удельными нагрузками (>500 МПа)
• ✓ В узлах с ограниченным пространством, где недопустим перекос
• ✓ Для пружин, работающих в паре с другими упругими элементами (для синхронизации усилия)
• ✓ При использовании в измерительных приборах, где важна стабильность характеристики

Внимание: шлифованные торцы требуют более аккуратного монтажа — попадание абразивных частиц между торцом и опорной поверхностью может вызвать задир и неравномерный износ. Перед установкой рекомендуется протереть контактные поверхности.

Количество рабочих витков n напрямую определяет рабочий ход пружины при заданном усилии и рассчитывается по формуле, вытекающей из зависимости жёсткости от геометрии: n = (G × d⁴) / (8 × k × D³), где G — модуль сдвига материала, d — диаметр проволоки, k — требуемая жёсткость, D — средний диаметр витка.

Пошаговый алгоритм расчёта:

1. Определите исходные данные: требуемое усилие F, рабочий ход f, материал пружины (для G), ограничения по габаритам (D и d)
2. Рассчитайте жёсткость: k = F / f (Н/мм)
3. Подберите индекс пружины C = D/d в оптимальном диапазоне 6–9, при необходимости скорректируйте D или d
4. Вычислите число рабочих витков: n = (G × d⁴) / (8 × k × D³)
5. Округлите n до ближайшего целого и пересчитайте фактическую жёсткость для проверки соответствия требованиям

Важные нюансы:

• ✓ В формуле используется средний диаметр витка D = (Dнаруж + Dвнутр) / 2, а не наружный диаметр
• ✓ Для пружин сжатия из общего числа витков вычитают 1,5–2,5 «мёртвых» витка (концевые, не участвующие в деформации)
• ✓ При расчёте пружин растяжения учитывают деформацию крючков — добавляют 0,5–1 виток эквивалентно
• ✓ Для высокоточных задач используйте специализированное ПО (например, Spring Calculator Professional), учитывающее поправки на кривизну и нелинейность

Совет: если расчётное число витков получается дробным (например, 8,7), выбирайте ближайшее целое в сторону увеличения — это обеспечит запас по ходу и снизит риск «просадки» при длительной эксплуатации.

Да, стандартные пружины ГОСТ допускают ограниченную модификацию без потери соответствия базовым требованиям, если изменения не затрагивают критические параметры: материал, термообработку и основные геометрические соотношения. Допустимые доработки регламентируются ГОСТ 2.401-68 и согласовываются с производителем на этапе заказа.

Типы допустимых модификаций:

Недопустимые изменения (аннулируют соответствие ГОСТ):

• ✗ Изменение марки материала или режима термообработки без пересертификации
• ✗ Модификация профиля проволоки (круглая → прямоугольная)
• ✗ Изменение индекса пружины C за пределы 4–12 без расчёта на устойчивость
• ✗ Механическая деформация витков (растяжка, сжатие) после изготовления

Процедура согласования модификации:

1. Подготовьте техническое задание с указанием базового ГОСТ, требуемых изменений и условий эксплуатации
2. Направьте ТЗ производителю для оценки технологичности и расчёта влияния на характеристики
3. Получите протокол расчётов и, при необходимости, образец для испытаний
4. После подтверждения параметров оформите заказ с указанием модификации в спецификации

Важно: даже допустимые модификации могут повлиять на ресурс пружины. Для ответственных узлов всегда запрашивайте дополнительные испытания модифицированной партии — это дешевле, чем простой оборудования из-за непредвиденного отказа.
