Пружины инструментальные в наличии • Москва

Пружины

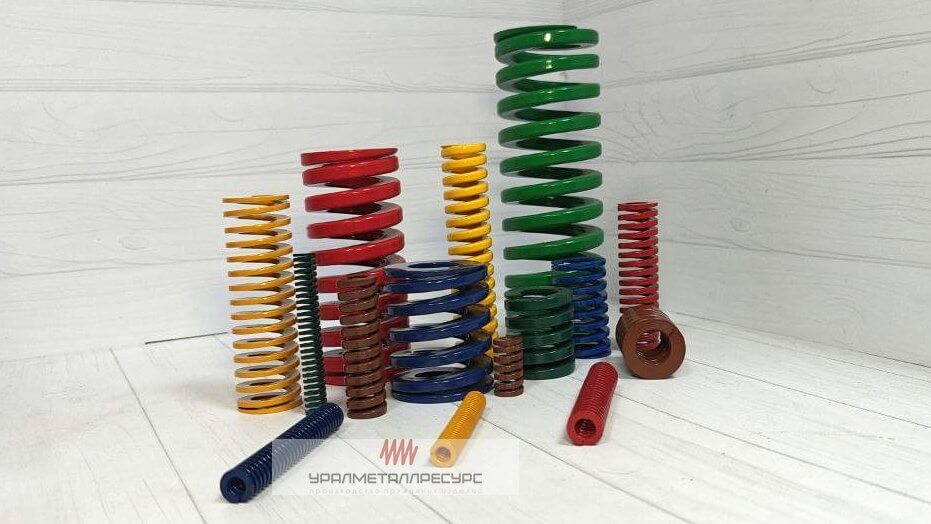

Пружины инструментальные – это изделия, имеющие прямоугольную форму сечения и изготавливаемые в соответствии с международными стандартами качества iso 10243.

Они находят применение в пресс-формах, штамповочном оборудовании, могут применяться вместо тарельчатых пружин.

Их форма и конструкция обеспечивают равномерное принятие и распределение механического усилия, за счет чего они действуют плавно и более эффективно.

Основное преимущество УралМеталлРесурс - пружины инструментальные есть в наличии на складе в Москве

Пружины есть в наличии на складе!

Заказать инструментальные пружины


Пружины инструментальные в наличии: Общее описание

Инструментальные пружины из проволоки прямоугольного сечения представляют собой пружины сжатия исключительно высокого качества для использования, например, для прессов, клапанов, сцеплений и другого оборудования с высокой нагрузкой при ограниченном пространстве.

Изготавливаются из специального сплава, который лучше выдерживает температурные нагрузки и дающий большую жесткость. Наиболее близким по свойствам материалом является EN 10089 51 CrV4:

  • исключительно низкое обезуглероживание без дефекта поверхности;
  • форма трапеции позволяет укоротить длину в сжа-том состоянии что увеличивает ход пружины;
  • более высокий допустимый уровень нагрузки позво-ляет значительно продлить срок службы;
  • точные размеры для точной установки в существую-щее пространство.

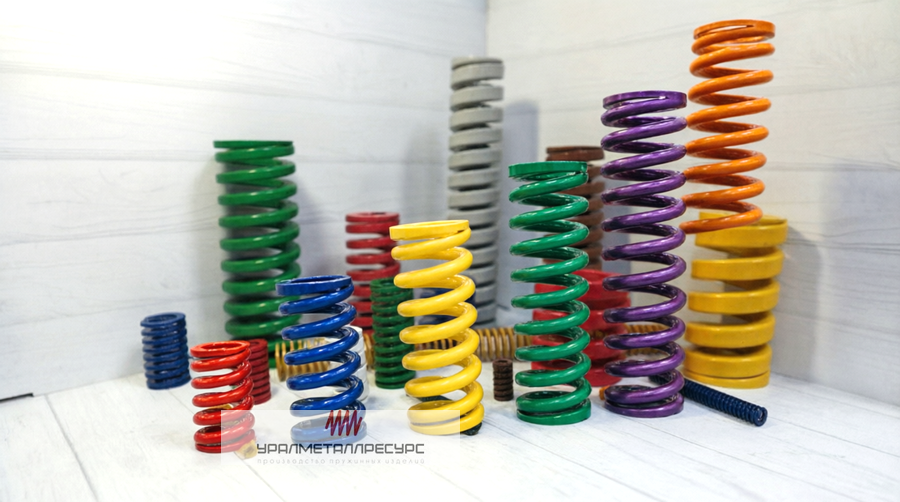

Пружины инструментальные ISO 10243: Классификация

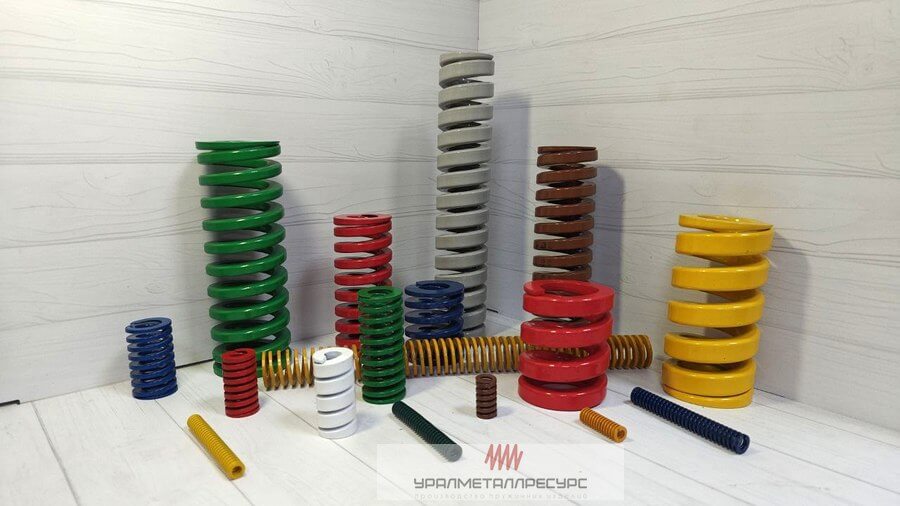

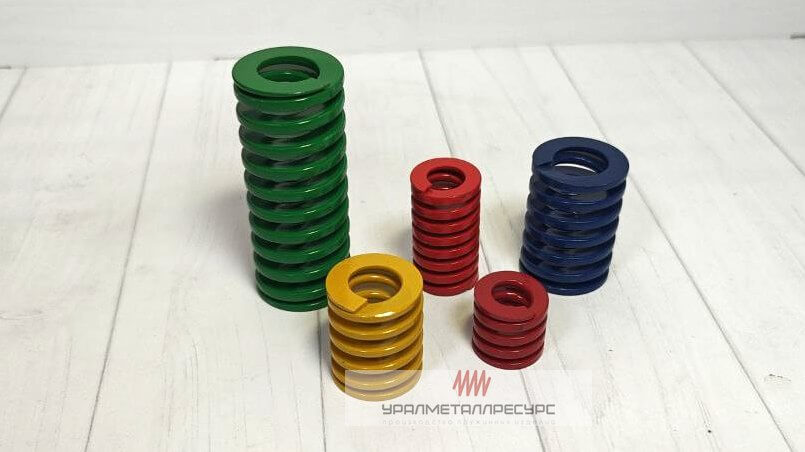

Инструментальные пружины подразделяются на шесть групп по степени нагрузки. Обозначения этих групп и их цветовые различия помогут вам точнее подобрать пружины:

  1. Сверхлёгкая нагрузка (STELV, MPLG)фиолетовая или светло-зеленая пружина.
  2. Легкая нагрузка (STLG, MPG)зелёная пружина.

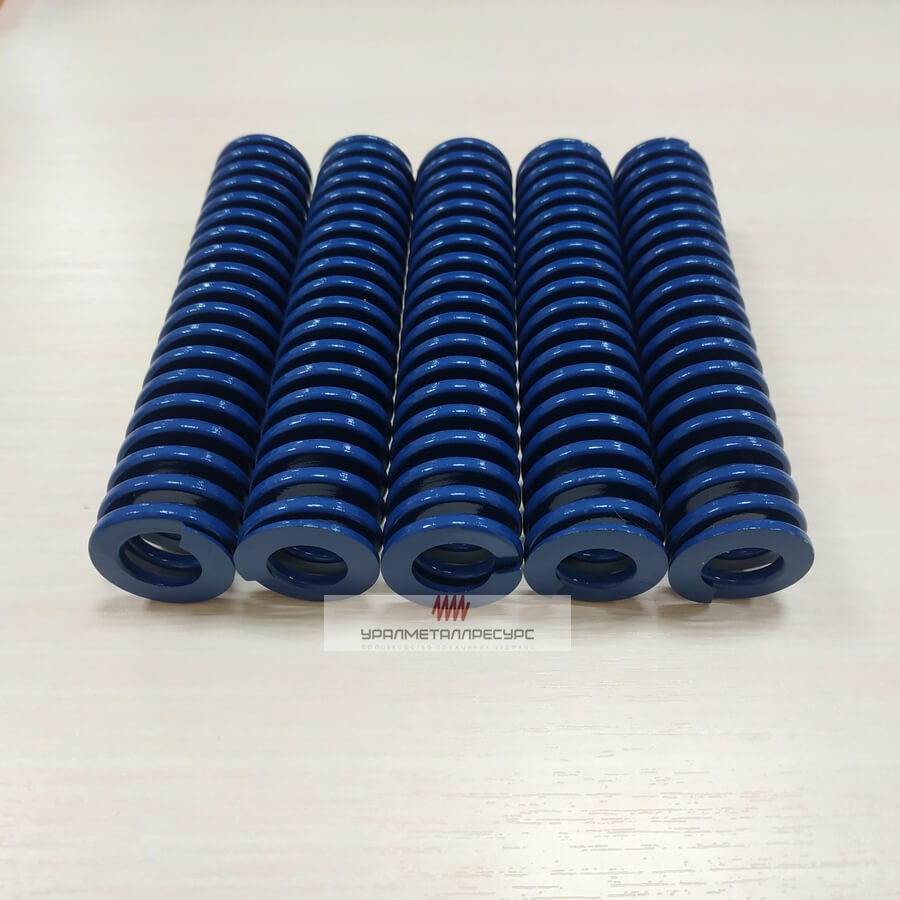

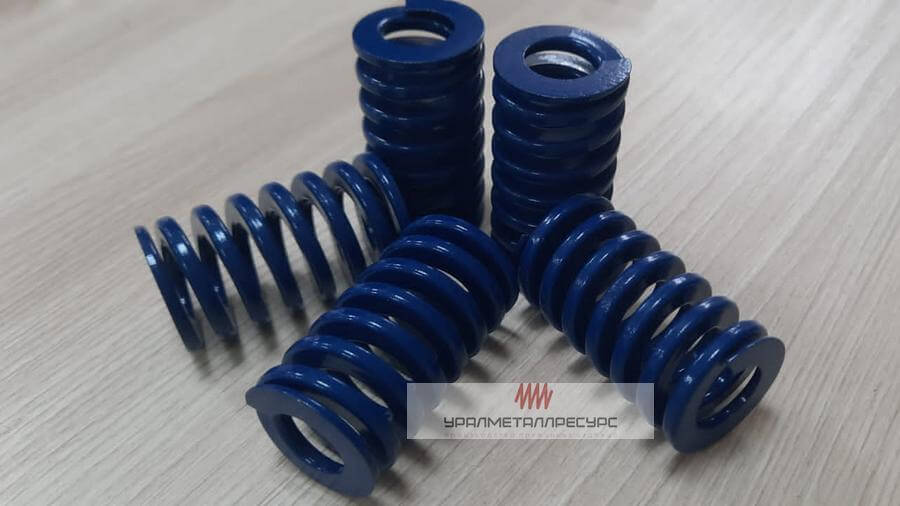

  3. Средняя нагрузка (STMB, MPB)синяя пружина.
  4. Тяжёлая нагрузка (STHR, MPR)красная пружина.

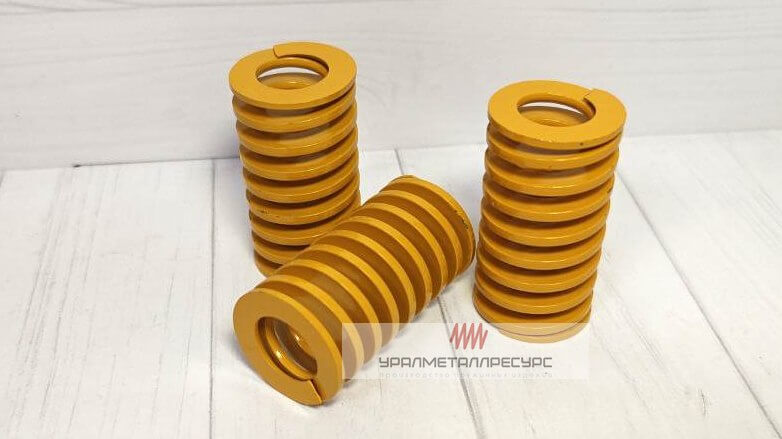

  5. Сверхтяжелая нагрузка (STEHY, MPY)желтая пружина.
  6. Супер-тяжелая нагрузка (STSHS, MPLS)коричневая или серебристая пружина.
  7. Гипер-тяжелая нагрузка (STSHW, MPLW) – белая пружина.

Стоимость инструментальных пружин и других инерционных пружин напрямую зависит от нагрузки на пружину и его динамических характеристик.

Серия Стандарт Цвет Нагрузка +3.000.000
циклов
~1.500.000
циклов
300-500.000
циклов
100-200.000
циклов
STELV Светло-зеленый
(RAL6019)
Сверхлегкая нагрузка 30% L040% L045% L050% L0
STLG ISO
10243:2010
Зеленый
(RAL6002)
Легкая нагрузка 25% L030% L035% L040% L0
STMB ISO
10243:2010
Синий
(RAL5003)
Средняя нагрузка 25% L030% L033.75% L037.5% L0
STHR ISO
10243:2010
Красный
(RAL3000)
Тяжелая нагрузка 20% L025% L027.5% L030% L0
STEHY ISO
10243:2010
Желтый
(RAL1004)
Свертяжелая нагрузка 17% L020% L022.5% L025% L0
STSHS Серебро
(RAL9006)
Супер-тяжелая нагрузка 10% L012% L013.5% L015% L0
STHW БелыйГипер тяжелая нагрузка

10 причин износа инструментальных пружин

Причина износаОписание
Перегрузка Пружины сжатия могут изнашиваться или ломаться в результате воздействия чрезмерных нагрузок. Это может быть вызвано перегрузкой или неправильной конструкцией.
Усталость Многократные циклические нагрузки на пружину сжатия могут привести к образованию трещин или потере прочности из-за усталости материала.
Коррозия Воздействие коррозионных веществ или окружающей среды может сократить срок службы пружины сжатия, поскольку она теряет прочность или становится хрупкой.
Тепловое напряжение Резкие перепады температур или воздействие высоких температур могут вызвать усталость металла и ускорить износ пружины.
Неправильная установка Если пружина сжатия установлена неправильно, она может быть подвергнута нагрузке или изгибу, превышающим ее расчетную мощность, что приведет к износу и преждевременному выходу из строя.
Изгиб Пружины сжатия могут подвергаться изгибающим напряжениям, если они не выровнены должным образом относительно направления нагрузки, что может привести к износу и деформации.
Истирание Трение между витками пружины или между пружиной и сопрягаемой деталью может привести к истиранию, что приводит к износу, особенно в приложениях с высоким циклом работы.
Неправильное использование В некоторых областях применения пружины могут подвергаться неправильному использованию, например, ударной нагрузке или быстрому циклу, что может привести к износу и сокращению срока службы.
Недостаточная смазка Без надлежащей смазки витки пружины сжатия могут тереться друг о друга, что приводит к износу и окончательному выходу из строя.
Возраст Со временем свойства материала пружин могут изменяться, например, отжиг или закалка, что может привести к потере прочности и более быстрому износу.

Пружины инструментальные:Принцип действия

В процессе работы оборудования от сильной вибрации и ударов инструментальные пружины изменяют свою форму, в результате нагрузки на конструкцию гасятся.

Таким образом обеспечивается оптимальный рабочий режим, который помогает сберечь оснащение и продлить срок эксплуатации станка или другого оборудования.

Кроме того, пружины помогают снизить уровень шума и повысить продуктивность труда.

Пружины такого типа довольно просты в установке, так что их можно оперативно заменить и вернуть станок или пресс в устойчивое и надёжное состояние.


Пружины iso 10243: Преимущества

Инструментальные пружины погашают вибрации и шумы, вследствие чего конструкция становится более устойчивой и долговечной в эксплуатации.

Особенность квадратных пружин - в нескольких уровнях защиты:

  1. Защита от загрязнения.
  2. Защита от неконтролируемого возврата штока.
  3. Защита от превышения рабочего хода штока.
  4. Защита от чрезмерного давления.

Пружина инструментальная: Стандарты качества

Инструментальные пружины изготавливаются в соответствии с международным стандартом ISO 10243 из проволоки прямоугольного сечения из высококачественной хром-ванадиевой стали по EN 10089 (аналога 51ХФА).

Предлагаемые заводом по производству пружин УралМеталлРесурс инструментальные пружины производятся по ISO 10243, US и JIS B 5012 и имеют требуемое прямоугольное сечение проволоки.


Пружины stamo: Размеры

  • D – наружный диаметр, мм;
  • d – внутренний диаметр, мм;
  • L0 - длина пружины в свободном состоянии, мм;
  • R – усиление, необходимое для сжатия пружины на 1 мм, Н.

ISO 10243 пружины: Маркировка

Популярые инструментальные пружины:


Как разместить заказ на инструментальные пружины?

Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.

Затем выберите удобный вариант заказа:

  1. Нажмите на один из значков  Заявка в Ватсап с соблюдением политики конфиденциальности    Заявка в Телеграм с соблюдением политики конфиденциальности    Заявка в Вайбер с соблюдением политики конфиденциальности  или отправьте сообщение на +7 (996) 237-47-98
  2. Напишите на info@pruzhina-metizdetal.ru или в форму обратной связи.
  3. Позвоните нам - 8-800–201-52-77

Напоминаем, что при размещении заказа у нас вы получаете:

  • бесплатную доставку продукции до транспортной компании;
  • специальные условия при заказе оптовых партий продукции.

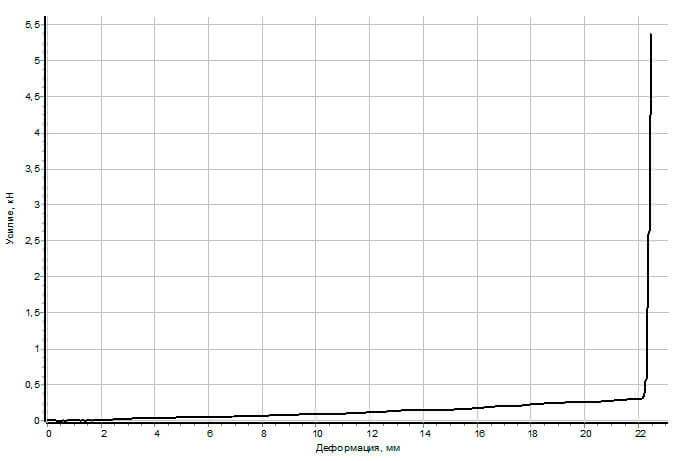

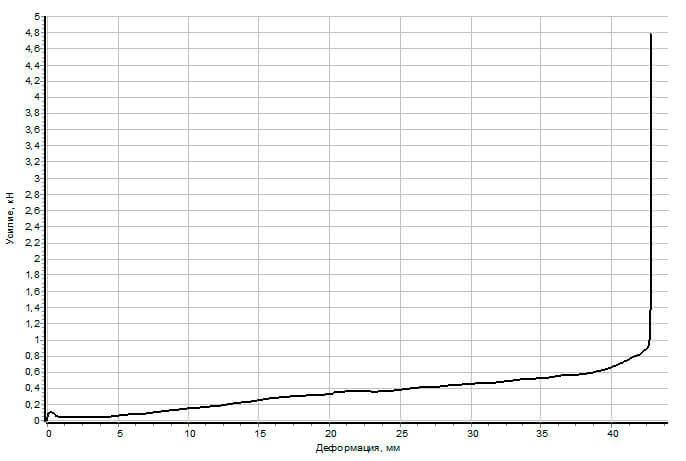

Пружины инструментальные: Допустимые нагрузки

Для каждого размера имеется 4-5 различных классов усилия для выбора.

Величина нагрузки значительно влияет на срок жизни пружины.
Основным правилом для продления срока жизни инструментальных пружин является снижение величины максимального сжатия пружины.
