Пружины ОСТ 108.764.01-80 • ОСТ 24.125.109-01 • МВН 049-63

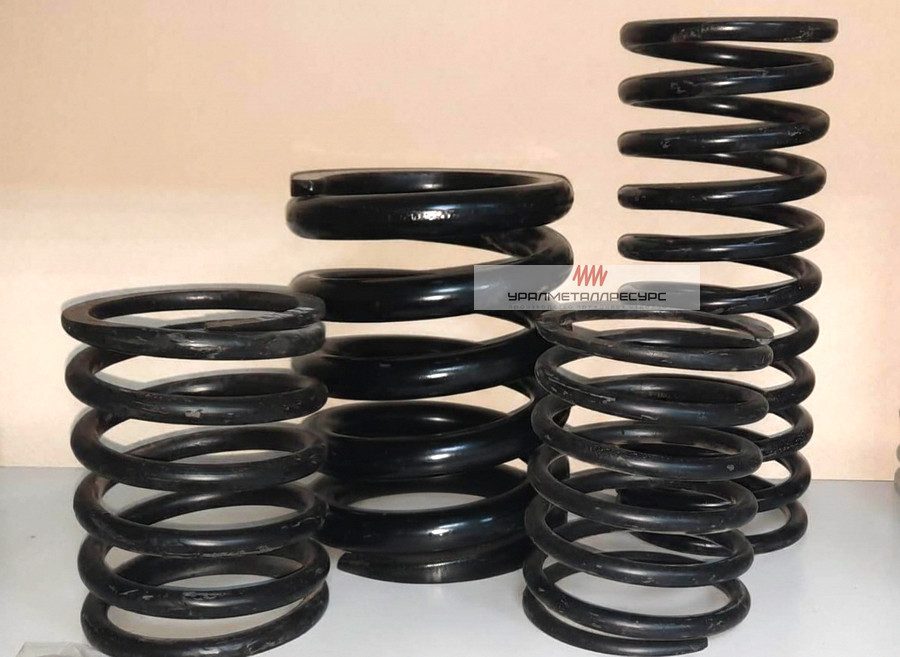

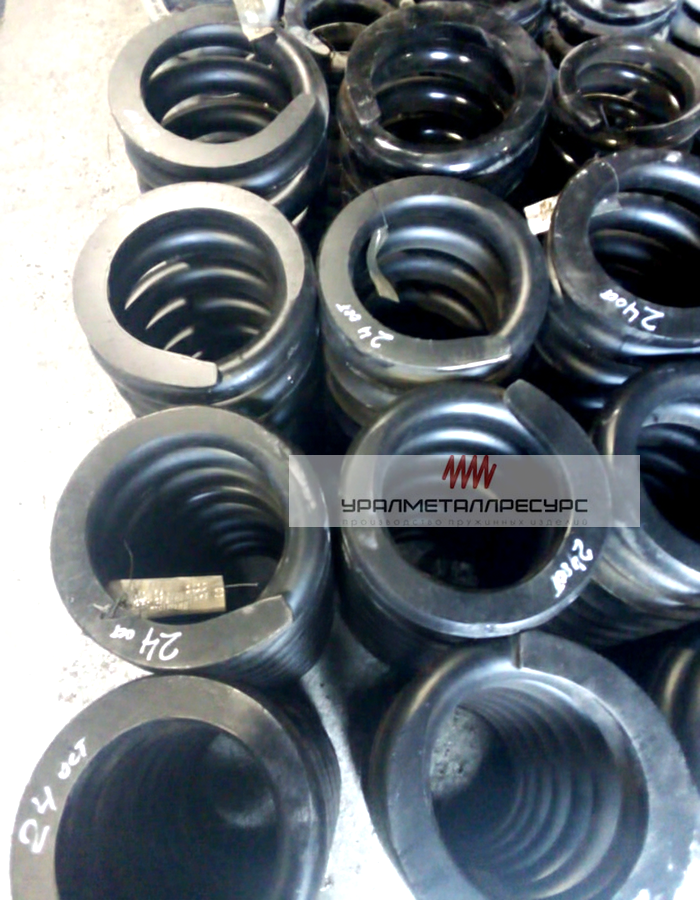

Пружины
Завод по производству пружин УралМеталлРесурс изготавливает пружины для подвесных конструкций и опор трубопроводов. Эти пружинные элементы используются, чтобы минимизировать вред отклонений трубопроводов по вертикальной оси.

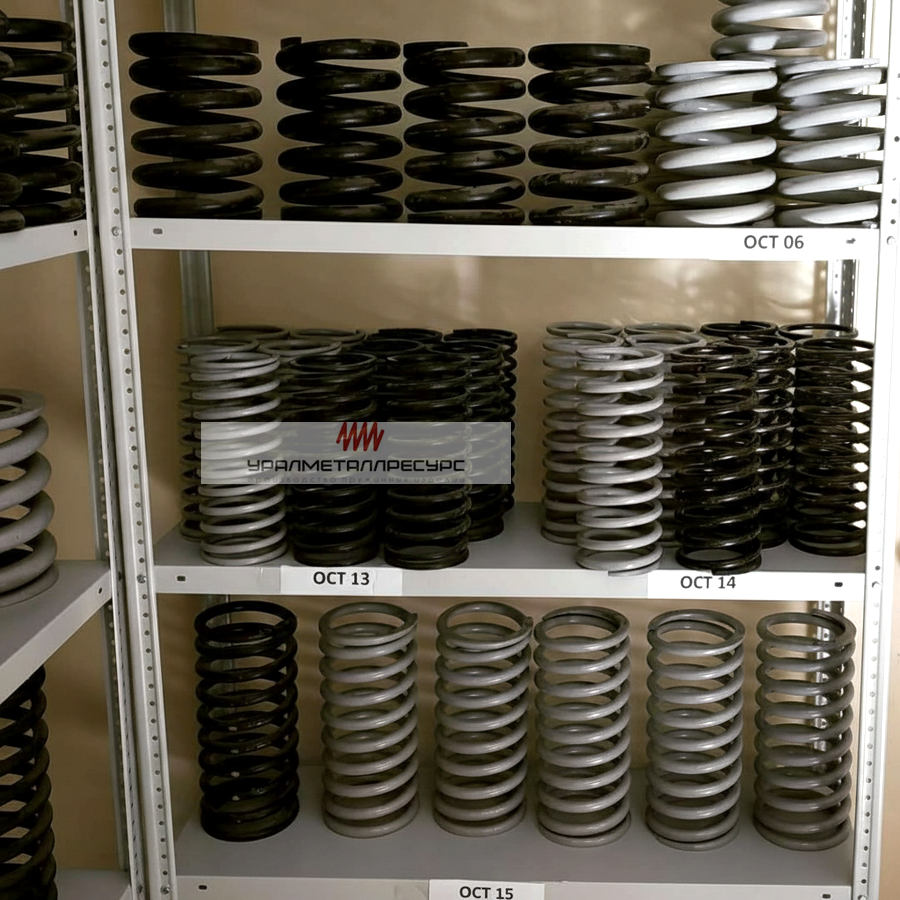

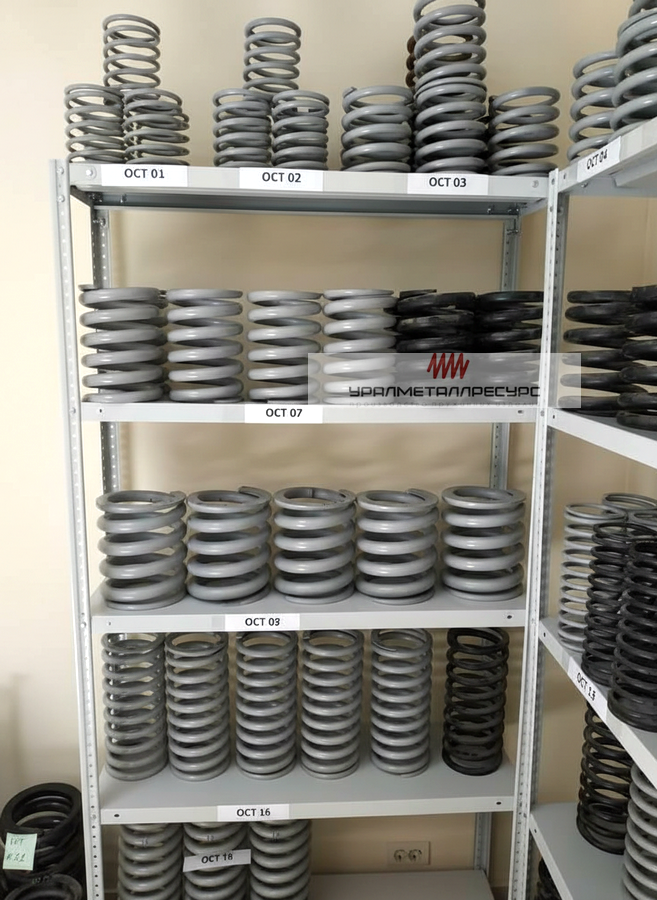

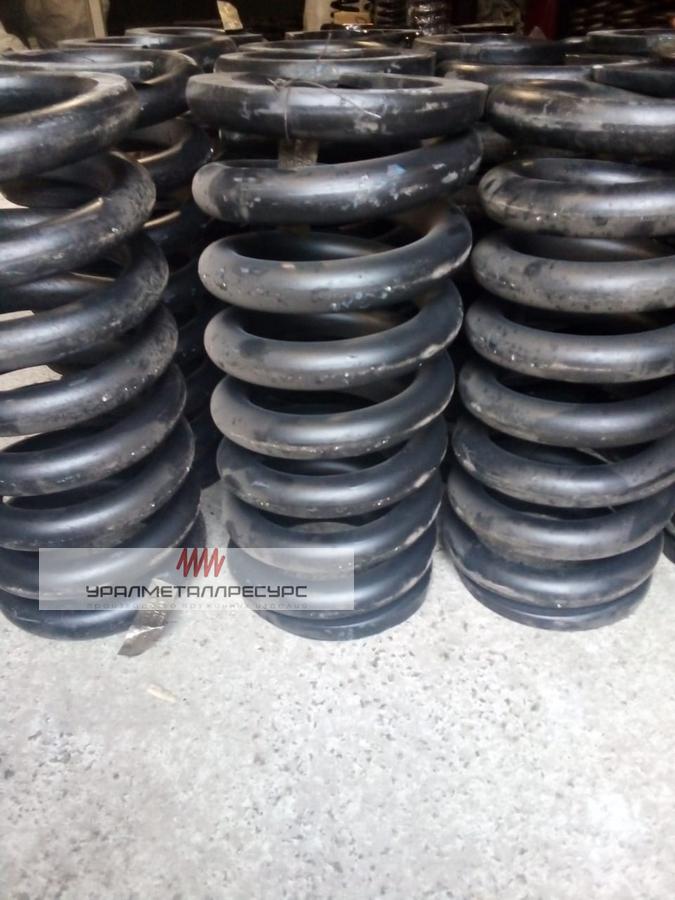

На складе производства в наличии имеются пружины всех необходимых характеристик.
При необходимости, наши специалисты смогут подобрать для Вас пружины с нужными параметрами.
Все остатки уточняйте у наших сотрудников.
Для подбора пружин нестандартных размеров, воспользуйтесь нашим калькулятором расчета пружин сжатия.
Заказать Пружины ОСТ 108 и ОСТ 24
Пружины ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63: Описание
Опоры в трубопроводной системе играют важную роль в минимизации нежелательных нагрузок, вызванных ударами, вибрацией, ветровой нагрузкой, сейсмической нагрузкой, гидроударами, а также принимают на себя вес всей трубопроводной системы, обеспечивая стабильность и отсутствие риска.

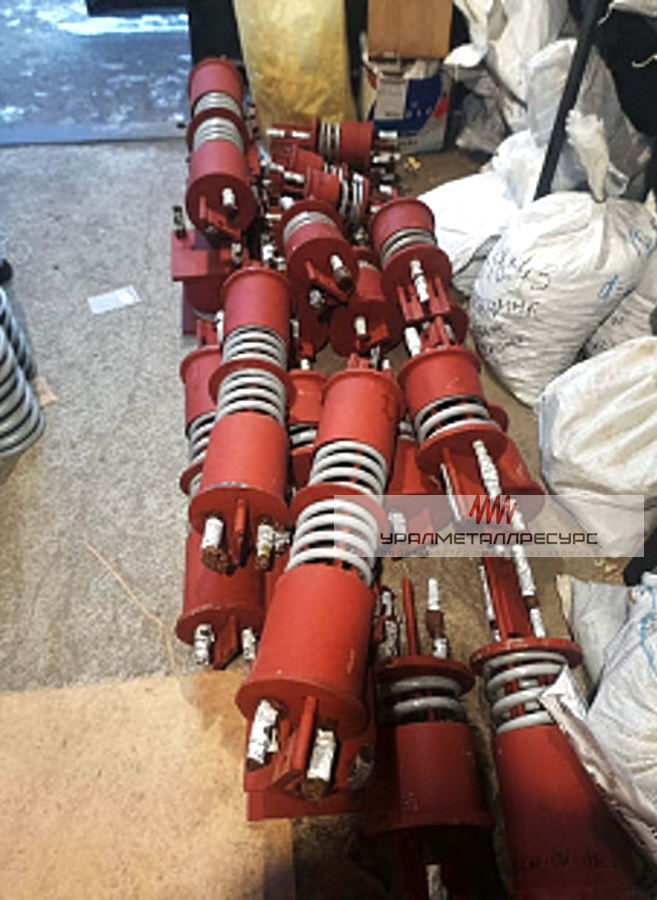

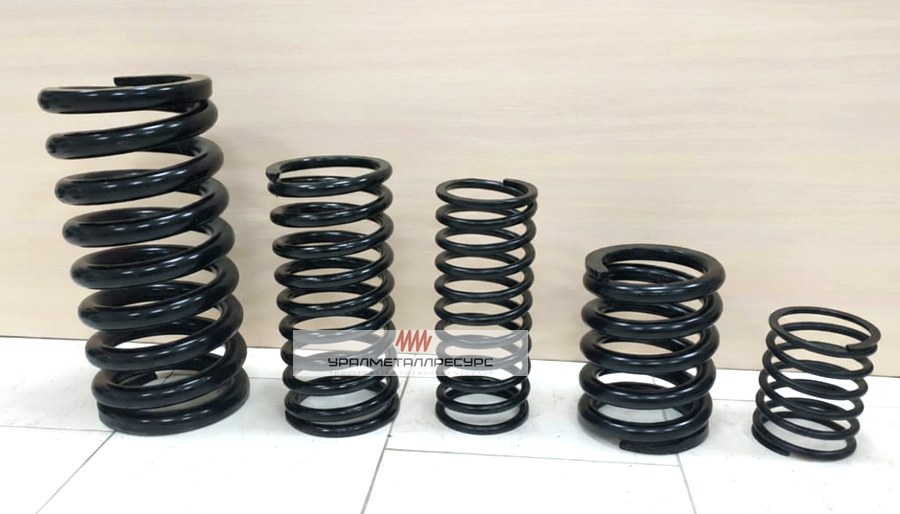

Пружинные подвески и пружинные опоры используются для уравновешивания незначительных вертикальных смещений в системе трубопроводов.
Эти компоненты работают на основе предварительно настроенных спиральных пружин, которые оказывают переменную опорную нагрузку в диапазоне перемещений в соответствии с заданными характеристиками пружин.
Возникающие при этом колебания нагрузки ограничиваются с помощью расчетов анализа напряжений в зависимости от чувствительности трубопровода.
10 особенностей пружины ОСТ
| Особенность пружин ОСТ | Описание |
|---|---|
| Грузоподъемность | Пружины для подвесок трубопроводов должны обладать высокой грузоподъемностью, чтобы выдерживать вес системы трубопроводов и любых жидкостей, которые могут проходить через них. |
| Регулируемая длина | Большинство пружин, используемых для подвесок трубопроводов, являются регулируемыми, что позволяет точно настроить длину подвески для конкретной поддерживаемой системы трубопроводов. |
| Устойчивость к коррозии | Пружины должны быть изготовлены из материалов, устойчивых к коррозии и ржавчине, которые могут привести к ослаблению и поломке пружин со временем. |
| Скорость пружины | Скорость пружины ОСТ, которая представляет собой величину усилия, необходимого для сжатия или расширения пружины, должна быть тщательно подобрана, чтобы обеспечить необходимую степень поддержки системы трубопровода. |
| Амортизация | Пружины ОСТ могут быть разработаны для поглощения ударов и вибрации от системы трубопроводов, что может помочь предотвратить повреждение и износ других компонентов. |
| Температурная стойкость | ОСТ 108 пружины должны выдерживать высокие температуры, особенно если они используются в системах с горячими жидкостями или газами. |
| Долговечность | Пружина ост 108 должна быть прочной и долговечной, чтобы не требовалась ее частая замена, которая может быть дорогостоящей и отнимать много времени. |
| Упругость | Пружины должны быть упругими и способными возвращаться к своей первоначальной форме после сжатия или расширения, даже после длительного использования. |
| Защита от коррозии | Некоторые пружины могут иметь дополнительные покрытия или обработку для защиты от коррозии и других вредных воздействий окружающей среды. |
| Изготовление на заказ | ОСТ пружины подвесок могут быть изготовлены на заказ в соответствии с конкретными потребностями трубопроводной системы, включая грузоподъемность, длину и скорость пружины, среди прочих факторов. |
10 причин износа пружины ОСТ
| Причина износа пружин ОСТ | Описание |
|---|---|
| Коррозия | Коррозия и ржавчина могут со временем ослабить ОСТ пружины. Влажность, химикаты и другие факторы окружающей среды могут вызвать эту коррозию. |
| Высокие температуры | Пружины подвесок и опоро трубопроводов могут деградировать или потерять свою эластичность под воздействием высоких температур. Это может привести к их поломке или износу раньше, чем ожидалось. |
| Вибрация | Вибрация от системы трубопроводов или другого оборудования может привести к износу пружин, и со временем они могут потерять способность обеспечивать необходимую поддержку. |
| Перегрузка | Пружины опор и подвесок трубопроводов могут изнашиваться быстрее, если они перегружены. Это может привести к тому, что они сломаются или потеряют способность выдерживать вес трубопроводной системы. |
| Усталость | В процессе эксплуатации пружины подвергаются циклам сжатия и расширения. Это может вызвать усталость металла, что приводит к ослаблению и окончательному разрушению пружины. |
| Неправильная установка | Если пружины установлены неправильно, они могут испытывать излишнее напряжение, что может привести к их преждевременному износу. |
| Нормальный износ | Пружины ОСТ естественным образом изнашиваются со временем в результате нормальной эксплуатации, и их ожидаемый срок службы может варьироваться в зависимости от типа используемого материала и способа использования. |
| Несоосность | Если трубопроводная система выровнена неправильно, пружины также могут быть выровнены неправильно, что может привести к их ускоренному износу или выходу из строя. |
| Химическое воздействие | Воздействие определенных химических веществ или факторов окружающей среды, таких как высокая влажность, может вызвать коррозию или более быстрое разрушение пружин. |
| Отсутствие технического обслуживания | Если пружины подвесок и опор трубопроводов регулярно не проверяются, не чистятся и не смазываются, они могут изнашиваться быстрее, чем обычно. |
Виды опор и подвесок трубопроводов
Существует несколько видов опор:
- подвижные (пружинные) – не препятствуют перемещению трубы;
- неподвижные (жесткие) – применяют для монтажа трубопровода, прокладки наземного и подземного типа.
Подвески трубопроводов классифицируются на:
- жесткие;
- пружинные.
ОСТ пружина: Область применения

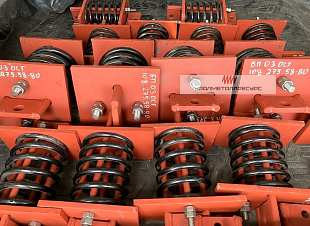

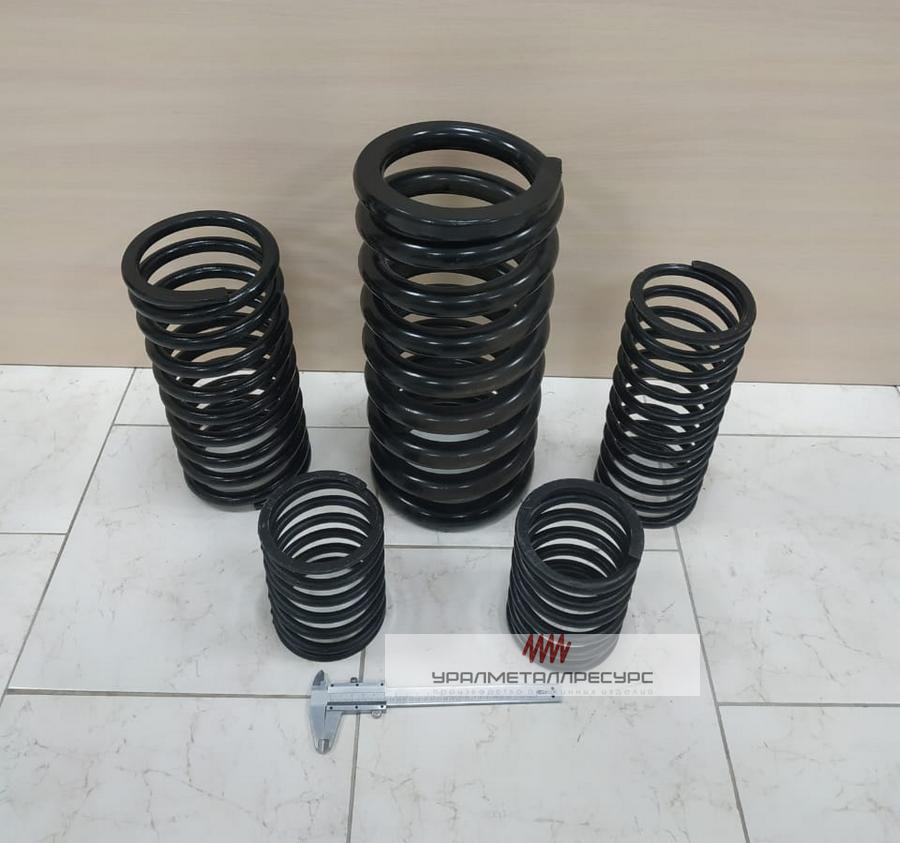

- Блоки пружинные подвесные - ОСТ 24.125.111-01
- Блоки пружинные опорные - ОСТ 24.125.112-01
- Блоки пружинные для опор трубопроводов ТЭС и АЭС. - ОСТ 24.125.166-01

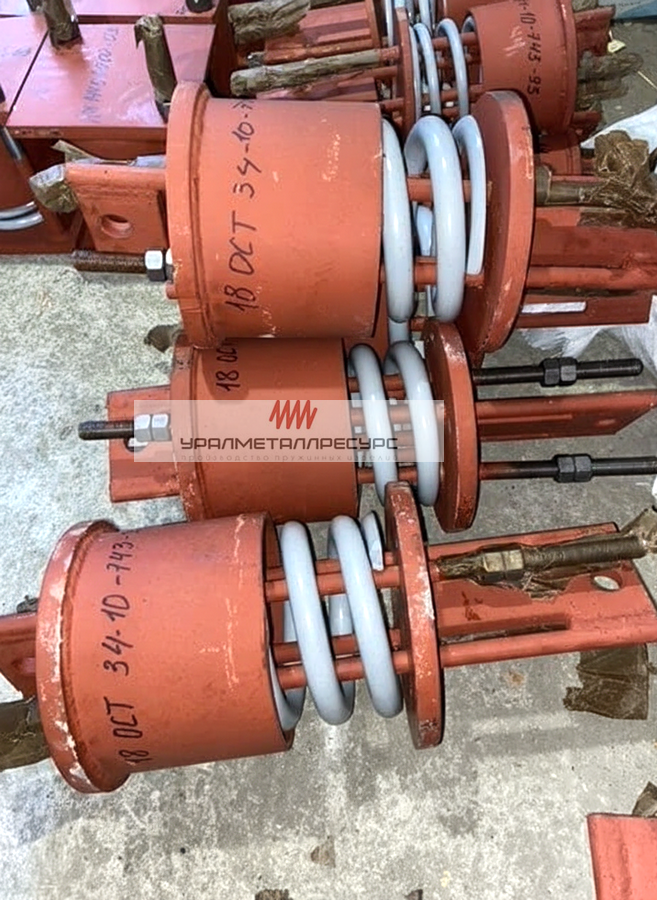

- Блок пружинный - ОСТ 34-10-743-93

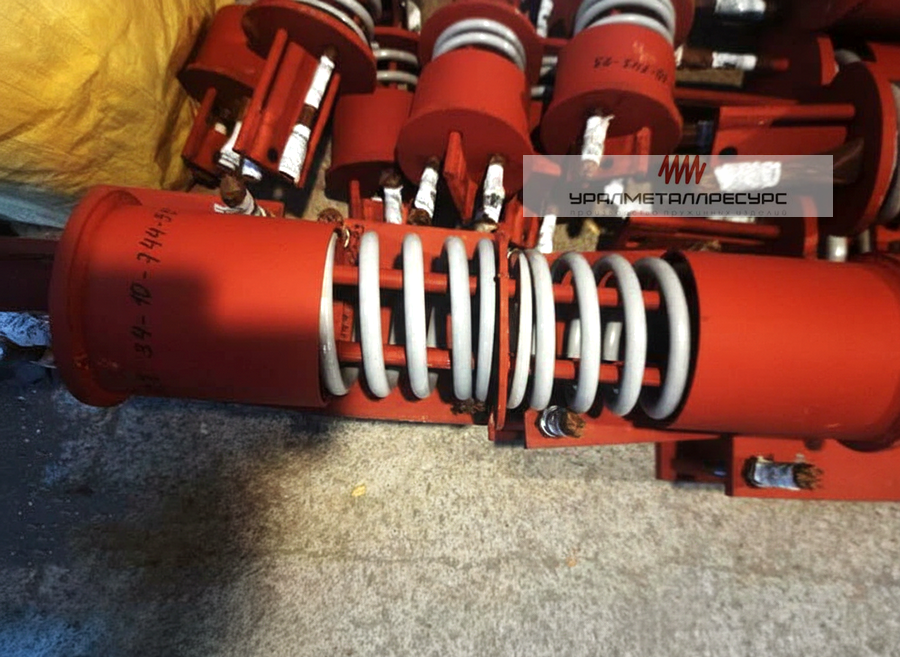

- Блок пружинный сдвоенный - ОСТ 34-10-744-93
- Блок пружинный опорный - ОСТ 34-10-745-93
- Блоки пружинные для подвесок трубопроводов ТЭС и АЭС - ОСТ 108.275.58-80
- Блоки пружинные сдвоенные для подвесок трубопроводов ТЭС и АЭС - ОСТ 108.275.59-80
- Блоки пружинные опорные для подвесок трубопроводов ТЭС и АЭС - ОСТ 108.275.60-80
ОСТ пружины подвесок: Преимущества
С такими подвесками очень удобно сооружать любые конструкции из трубопроводов, которые будут герметичными, компактными, полностью соответствующими нормам техники безопасности. Благодаря таким конструкциям исключены всякие чрезвычайные ситуации на трубопроводе, все элементы системы выдерживают любые механические нагрузки.
Подвески и опоры на пружинах обладают целым рядом достоинств:
ОСТ пружина
| ОСТ | Краткое описание ОСТ |
|---|---|
 ОСТ 108.764.01-80 |
"Пружины винтовые цилиндрические для подвесок трубопроводов ТЭС и АЭС. Конструкция, размеры и технические требования". |
| ОСТ 24.125.109-01 |
"Подвески станционных и турбинных трубопроводов тепловых и атомных станций". |
Как разместить заказ на пружины ост 108?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Нажмите на один из значков
или отправьте сообщение на +7(951) 803-05-62 - Напишите на info@pruzhina-metizdetal.ru или в форму обратной связи.
- Позвоните нам - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Размеры пружин по МВН 049-63
| Пружины винтовые цилиндрические для подвесок трубопроводов ТЭС и АЭС. | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Номер пружины по МВН 049-63 | Диаметр прутка, мм. | Наружный диаметр пружины, мм. | Шаг навивки, мм. | Высота пружины в свободном состоянии, мм. | Число витков, шт. | Масса, кг. | |||
| Номинальная | Рабочее | Полное | |||||||
| 01 | 7 | +1,0 -0,3 | 80±1,2 | 25,70 | 242 | 9 | 11 | 0,77 | |
| 02 | 9 | 22,20 | 303 | 13 | 15 | 1,88 | |||
| 03 | 10 | +0,2 -0,3 | 21,90 | 322 | 14 | 16 | 2,18 | ||
| 04 | 12 | 20,90 | 394 | 18 | 20 | 3,82 | |||
| 05 | 16 | 120±1,8 | 32,10 | 345 | 10 | 12 | 6,23 | ||
| 06 | 18 | 31,50 | 405 | 12 | 14 | 8,99 | |||
| 07 | 22 | +0,2 -0,4 | 160±2,4 | 42,50 | 373 | 8 | 10 | 13,00 | |
| 08 | 24 | 41,90 | 413 | 9 | 11 | 16,80 | |||
| 09 | 26 | +0,2 -0,8 | 41,60 | 497 | 11 | 13 | 23,00 | ||
| 10 | 30 | +0,2 -0,6 | 176 | ±2,4 | 46,20 | 507 | 10 | 12 | 30,60 |
| 21 | 32 | 49,50 | 543 | 10 | 12 | 34,20 | |||
| 22 | 36 | 210 | 59,90 | 473 | 7 | 9 | 39,30 | ||
| 23 | 40 | 240 | 65,00 | 515 | 7 | 9 | 56,20 | ||
| 11 | 7 | +0,1 -0,3 | 80±1,2 | 25,70 | 126 | 4,5 | 8,5 | 0,45 | |
| 12 | 9 | 22,20 | 158 | 8,5 | 8,5 | 0,95 | |||
| 13 | 10 | +0,2 -0,3 | 21,90 | 168 | 7 | 9 | 1,22 | ||
| 14 | 12 | 20,90 | 206 | 9 | 11 | 2,09 | |||
| 15 | 16 | 120±1,8 | 32,10 | 184 | 5 | 7 | 3,66 | ||
| 16 | 18 | 31,50 | 216 | 6 | 8 | 5,13 | |||
| 17 | 22 | +0,2 -0,4 | 180±2,4 | 42,50 | 203 | 4 | 8 | 7,82 | |
| 18 | 24 | 41,90 | 225 | 4,5 | 8,5 | 9,95 | |||
| 19 | 26 | +0,2 -0,8 | 41,80 | 268 | 5,5 | 7,5 | 13,20 | ||
| 20 | 30 | 176 | +2,7 | 46,20 | 276 | 5 | 7 | 17,90 | |
| 24 | 32 | 49,50 | 296 | 5 | 7 | 20,10 | |||
| 25 | 36 | 210 | 59,90 | 264 | 3,5 | 5,5 | 24,20 | ||
Размеры пружин по ОСТ 108.764.01-80
| Наименование пружины (исполнение) | Диаметр прутка, мм | Внутренний диаметр пружины, мм | Высота пружины в свободном состоянии, мм | Шаг навивки | Длина развернутой пружины, мм | Число витков (рабочих) | Число витков (полных) | Масса, кг |
| №1 | 10 | 93 | 143 | 25,5 | 2280 | 5,0 | 7,0 | 1,40 |
| №2 | 12 | 93 | 151 | 29,5 | 2160 | 4,5 | 6,5 | 1,92 |
| №3 | 16 | 113 | 166 | 35,5 | 2440 | 4,0 | 6,0 | 3,86 |
| №4 | 18 | 113 | 177 | 37,5 | 2480 | 4,0 | 6,0 | 4,96 |
| №5 | 20 | 113 | 188 | 39,5 | 2520 | 4,0 | 6,0 | 6,22 |
| №6 | 22 | 113 | 201 | 42,0 | 2560 | 4,0 | 6,0 | 7,63 |
| №7 | 24 | 113 | 226 | 42,0 | 2810 | 4,5 | 6,5 | 9,98 |
| №8 | 28 | 138 | 221 | 51,0 | 2880 | 3,5 | 5,5 | 13,91 |
| №9 | 32 | 138 | 277 | 51,0 | 3490 | 4,5 | 6,5 | 22,02 |
| №10 | 34 | 138 | 289 | 53,0 | 3530 | 4,5 | 6,5 | 25,20 |
| №13 | 10 | 93 | 270 | 25,5 | 3900 | 10,0 | 12,0 | 2,40 |
| №14 | 12 | 93 | 284 | 29,5 | 3650 | 9,0 | 11,0 | 3,24 |
| №15 | 16 | 113 | 308 | 35,5 | 4070 | 8,0 | 10,0 | 6,43 |
| №16 | 18 | 113 | 327 | 37,5 | 4130 | 8,0 | 10,0 | 8,26 |
| №17 | 20 | 113 | 346 | 39,5 | 4200 | 8,0 | 10,0 | 10,37 |
| №18 | 22 | 113 | 369 | 42,0 | 4260 | 8,0 | 10,0 | 12,70 |
| №19 | 24 | 113 | 414 | 42,0 | 4760 | 9,0 | 11,0 | 16,90 |
| №20 | 28 | 138 | 399 | 51,0 | 4720 | 7,0 | 9,0 | 22,80 |
| №21 | 32 | 138 | 507 | 51,0 | 5900 | 9,0 | 11,0 | 37,23 |
| №22 | 34 | 138 | 528 | 53,0 | 5970 | 9,0 | 11,0 | 42,57 |
| №23 | 36 | 138 | 549 | 55,0 | 6040 | 9,0 | 11,0 | 48,3 |
| №24 | 40 | 165 | 508 | 64,0 | 5830 | 7,0 | 9,0 | 57,5 |
Размеры пружин по ОСТ 24.125.109-01
| Наименование пружины (исполнение) | Диаметр прутка, мм | Внутренний диаметр пружины, мм | Высота пружины в свободном состоянии, мм | Шаг навивки | Длина развернутой пружины, мм | Число витков (рабочих) | Число витков (полных) | Масса, кг |
| №1 | 10 | 93 | 270 | 29 | 3900 | 9 | 11 | 2,4 |
| №2 | 12 | 93 | 284 | 32,0 | 3650 | 8,4 | 10,4 | 3,2 |
| №3 | 16 | 113 | 308 | 41,0 | 4070 | 7,0 | 9,0 | 6,4 |
| №4 | 18 | 113 | 327 | 40,0 | 4130 | 7,4 | 9,4 | 8,3 |
| №5 | 20 | 113 | 346 | 42,0 | 4200 | 7,4 | 9,4 | 10,4 |
| №6 | 22 | 113 | 369 | 42,0 | 4260 | 7,6 | 9,6 | 12,7 |
| №7 | 24 | 113 | 414 | 42,5 | 4760 | 8,8 | 10,8 | 16,9 |
| №8 | 28 | 138 | 399 | 51,0 | 4720 | 7,0 | 9,0 | 22,8 |
| №9 | 32 | 138 | 507 | 52,0 | 5900 | 8,8 | 10,8 | 37,2 |
| №10 | 34 | 138 | 528 | 53,0 | 5970 | 9,0 | 11,0 | 42,6 |
| №21 | 10 | 93 | 143 | 29,0 | 2280 | 4,5 | 6,5 | 1,4 |
| №22 | 12 | 93 | 151 | 32,0 | 2160 | 4,2 | 6,2 | 1,9 |
| №23 | 16 | 113 | 166 | 41,0 | 2440 | 3,5 | 5,5 | 3,9 |
| №24 | 18 | 113 | 177 | 40,0 | 2480 | 3,7 | 5,7 | 4,9 |
| №25 | 20 | 113 | 188 | 42,0 | 2520 | 3,7 | 5,7 | 6,2 |
| №26 | 22 | 113 | 201 | 42,0 | 2560 | 3,8 | 5,8 | 7,6 |
| №27 | 24 | 113 | 226 | 42,0 | 2810 | 4,3 | 6,3 | 9,9 |
| №28 | 28 | 138 | 221 | 51,0 | 2880 | 3,5 | 5,5 | 13,9 |
| №29 | 32 | 138 | 277 | 52,0 | 3490 | 4,5 | 6,5 | 22,0 |
| №30 | 34 | 138 | 289 | 53,0 | 3530 | 4,5 | 6,5 | 25,2 |
| №31 | 36 | 138 | 304 | 55,0 | 3570 | 4,5 | 6,5 | 28,5 |
| №32 | 40 | 165 | 284 | 64,0 | 3560 | 3,5 | 5,5 | 35,1 |
