ГОСТ пружины

Для изготовления пружин по ГОСТ применяется более 20 марок сталей и сплавов, выбор которых зависит от условий эксплуатации. Каждая марка стали имеет специфический химический состав и механические свойства, определяющие область применения пружин.

Выбор марки стали определяется не только условиями эксплуатации, но и диаметром проволоки. Например, сталь 60С2А применяется для проволоки диаметром 1–16 мм, а сталь 50ХФА — для диаметров 1–12 мм. При увеличении диаметра выше допустимого предела невозможно достичь требуемой прочности после термической обработки.

Химический состав стали строго регламентируется соответствующими ГОСТами. Например, для стали 60С2А содержание углерода составляет 0,56–0,64%, кремния — 1,5–2,0%, марганца — 0,6–0,9%. Отклонение от этих пределов приводит к изменению механических свойств и может вызвать преждевременный выход пружины из строя.

Температура отпуска пружин по ГОСТ зависит от марки стали и требуемой твердости, обычно составляет 350–450°C для углеродистых сталей и 400–500°C для легированных. Отпуск — критически важная операция термической обработки, которая снимает внутренние напряжения после закалки и обеспечивает необходимую пластичность.

Отклонение температуры отпуска даже на 10–15°C приводит к значительному изменению твердости и механических свойств. При заниженной температуре пружина получается хрупкой и может разрушиться при первом нагружении. При завышенной температуре твердость снижается, пружина теряет упругость и не возвращается в исходное состояние после снятия нагрузки.

Время выдержки при отпуске составляет 1–2 часа в зависимости от диаметра проволоки. Для проволоки диаметром до 3 мм достаточно 1 часа, для диаметра 3–6 мм — 1,5 часа, для диаметра свыше 6 мм — 2 часа. После выдержки пружины охлаждаются на воздухе или в масле (для некоторых марок сталей).

Контроль температуры осуществляется термопарами, установленными в разных зонах печи. Равномерность нагрева не должна превышать ±5°C. Нарушение режима термической обработки является наиболее частой причиной выхода пружин из строя в эксплуатации.

Маркировка пружин по ГОСТ включает тип пружины, класс, разряд, основные геометрические параметры и усилие, что позволяет однозначно идентифицировать изделие. Правильное чтение маркировки необходимо для подбора аналогов, заказа замены и контроля соответствия при приёмке.

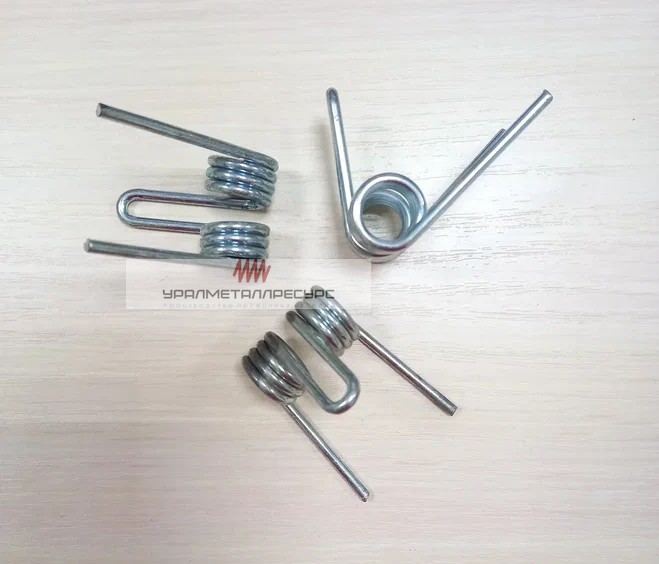

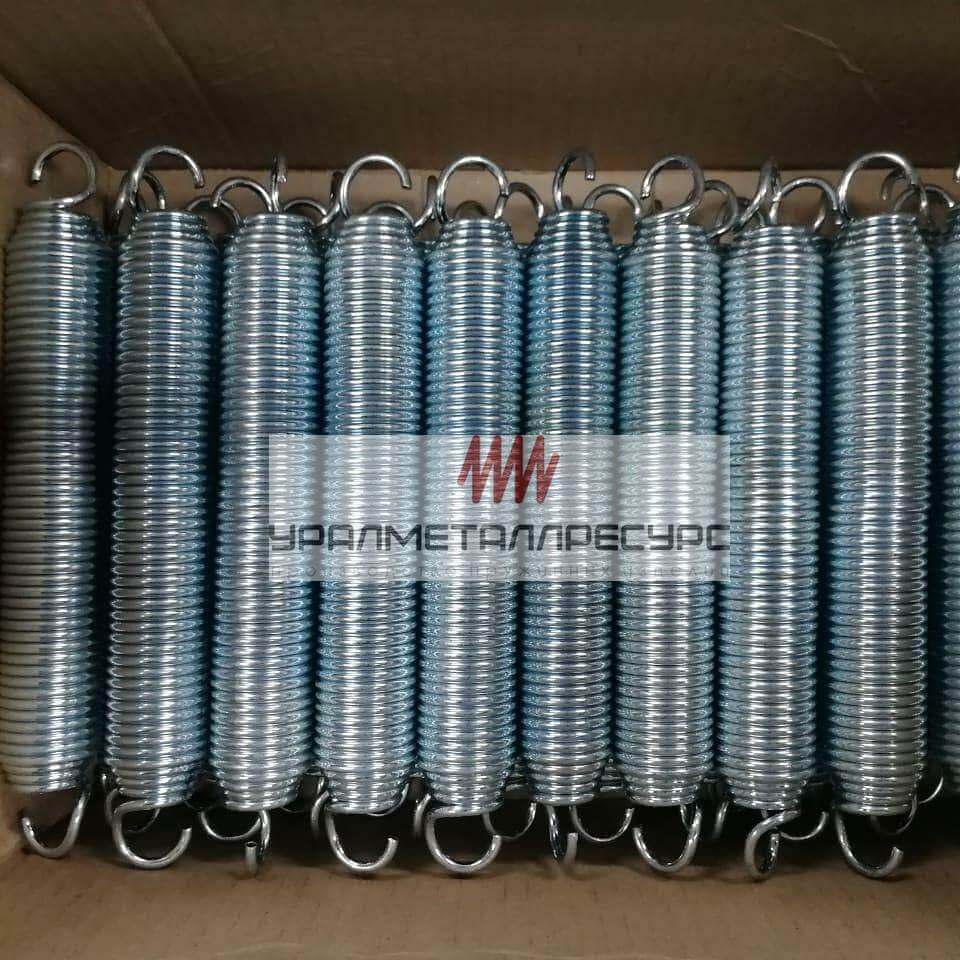

Для пружин растяжения обозначение аналогично, но вместо длины свободной указывается длина рабочая с зацепами. Для пружин кручения дополнительно указывается угол закручивания в градусах. Тарельчатые пружины маркируются по наружному диаметру, толщине и высоте конуса.

Дополнительная информация может включаться в обозначение: материал (например, "60С2А"), тип покрытия ("Ц6" — цинковое покрытие толщиной 6 мкм), направление навивки ("Л" — левая, "П" — правая). Эти параметры указываются после основного обозначения через дефис.

Допуски на размеры пружин по ГОСТ зависят от класса точности и геометрических параметров, для пружин 1 класса допуска составляют ±1–2%, для II класса — ±2–3%, для III класса — ±3–5%. Точные значения допусков указаны в соответствующих ГОСТах для каждого типа пружин.

Допуски на силу и жесткость указаны в процентах от номинального значения. Например, для пружины с номинальным усилием 500 Н класса 1 допустимый диапазон составляет 450–550 Н. Выход за эти пределы означает несоответствие пружины требованиям ГОСТ.

Контроль размеров проводится измерительным инструментом с точностью не хуже указанного допуска. Для измерения диаметра проволоки применяется микрометр с ценой деления 0,01 мм, для наружного диаметра — штангенциркуль или специальный калибр, для длины — штангенциркуль или линейка.

Для пружин ответственного назначения (авиация, космос, атомная энергетика) применяются ужесточенные допуски, которые указываются в технических условиях на конкретное изделие. В этом случае допуски могут быть в 2–3 раза меньше, чем по ГОСТ.

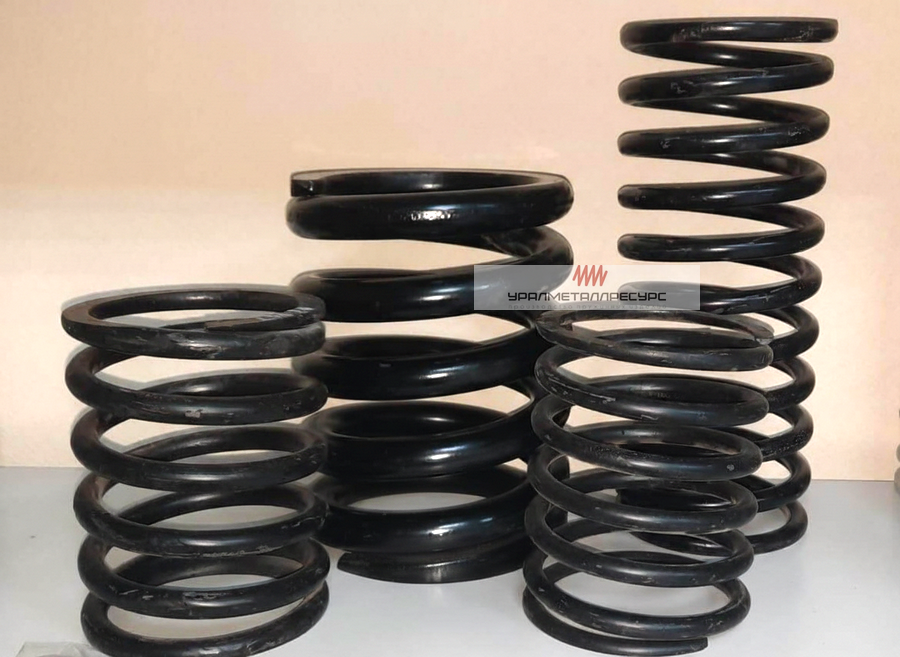

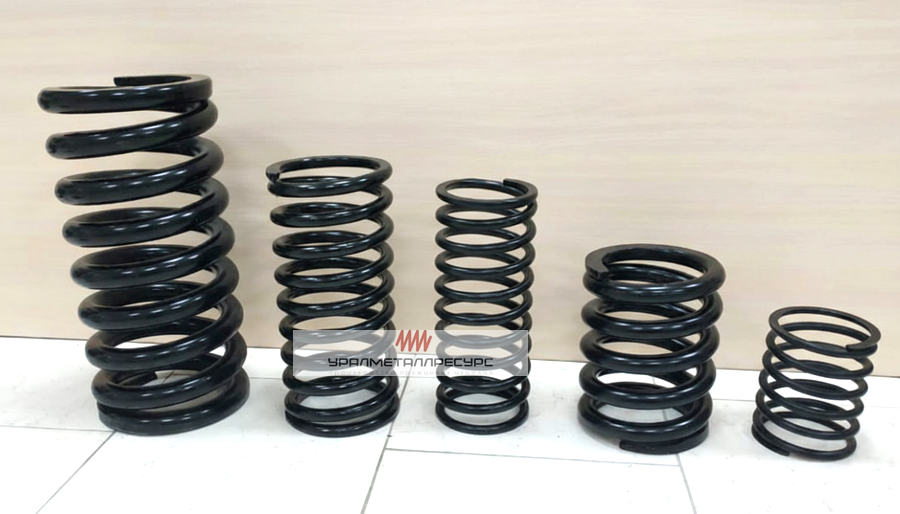

Пружины 1, II и III класса по ГОСТ различаются режимом нагружения, требуемым ресурсом работы и областями применения: 1 класс — для статических нагрузок, II класс — для умеренных динамических, III класс — для интенсивных циклических нагрузок. Выбор класса определяется условиями эксплуатации и требованиями к надежности.

Замена пружины одного класса другим недопустима без пересчета конструкции. Установка пружины 1 класса вместо III класса приведет к преждевременному разрушению из-за усталости материала. Установка III класса вместо 1 класса экономически нецелесообразна — стоимость пружины III класса в 2–3 раза выше.

Класс пружины указывается в обозначении по ГОСТ и на чертеже. При заказе необходимо проверять соответствие класса условиям эксплуатации. Для ответственных узлов рекомендуется применять пружины с запасом по классу (например, II класс вместо 1 класса).

Ресурс работы пружин по ГОСТ определяется классом точности и составляет от 10⁵ циклов для 1 класса до 10⁷ циклов для III класса при соблюдении условий эксплуатации. Фактический ресурс зависит от множества факторов: нагрузки, температуры, качества материала, наличия коррозии.

Испытания на выносливость проводятся на специальных усталостных машинах, которые циклически нагружают пружину до разрушения или заданного числа циклов. Результаты испытаний заносятся в протокол и используются для подтверждения заявленного ресурса.

Для пружин III класса проводятся обязательные испытания на выносливость каждой партии. Выборка составляет 5–10% от партии, но не менее 5 штук. Если хотя бы одна пружина разрушается раньше заданного числа циклов, партия бракуется или подвергается дополнительному контролю.

На практике ресурс пружин может значительно отличаться от заявленного. При благоприятных условиях (низкая нагрузка, комнатная температура, отсутствие коррозии) пружины работают в 2–3 раза дольше номинального ресурса. При неблагоприятных условиях ресурс может снизиться до 10–20% от номинального.

Для упрочнения пружин по ГОСТ применяются дробеструйная обработка, наклеп дробью,presetting (предварительная осадка) и термическая обработка, что повышает усталостную прочность на 20–50%. Эти методы создают в поверхностном слое пружины остаточные сжимающие напряжения, препятствующие развитию усталостных трещин.

Выбор метода упрочнения зависит от типа пружины, материала и условий эксплуатации. Для пружин из нержавеющей стали дробеструйная обработка не применяется, так как может вызвать коррозию в местах внедрения частиц стальной дроби. Для таких пружин используется только presetting.

Контроль качества упрочнения проводится измерением микротвердости поверхностного слоя и глубины наклепанного слоя. Для дробеструйной обработки глубина наклепа должна составлять не менее 0,1 мм для проволоки диаметром до 5 мм и не менее 0,2 мм для проволоки диаметром свыше 5 мм.

Применение методов упрочнения увеличивает стоимость пружин на 10–20%, но значительно повышает их надежность и ресурс. Для ответственных узлов (авиация, автомобильная промышленность) упрочнение является обязательной операцией.

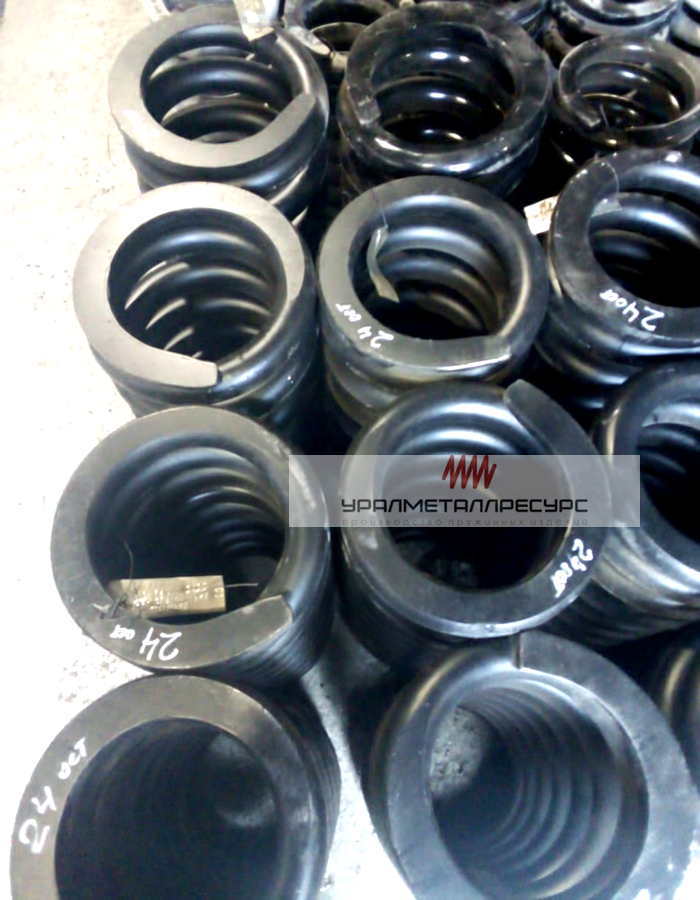

Хранение пружин по ГОСТ требует соблюдения условий по температуре, влажности, защите от коррозии и механических повреждений, что обеспечивает сохранение характеристик в течение гарантийного срока. Неправильное хранение приводит к коррозии, релаксации напряжения и потере работоспособности.

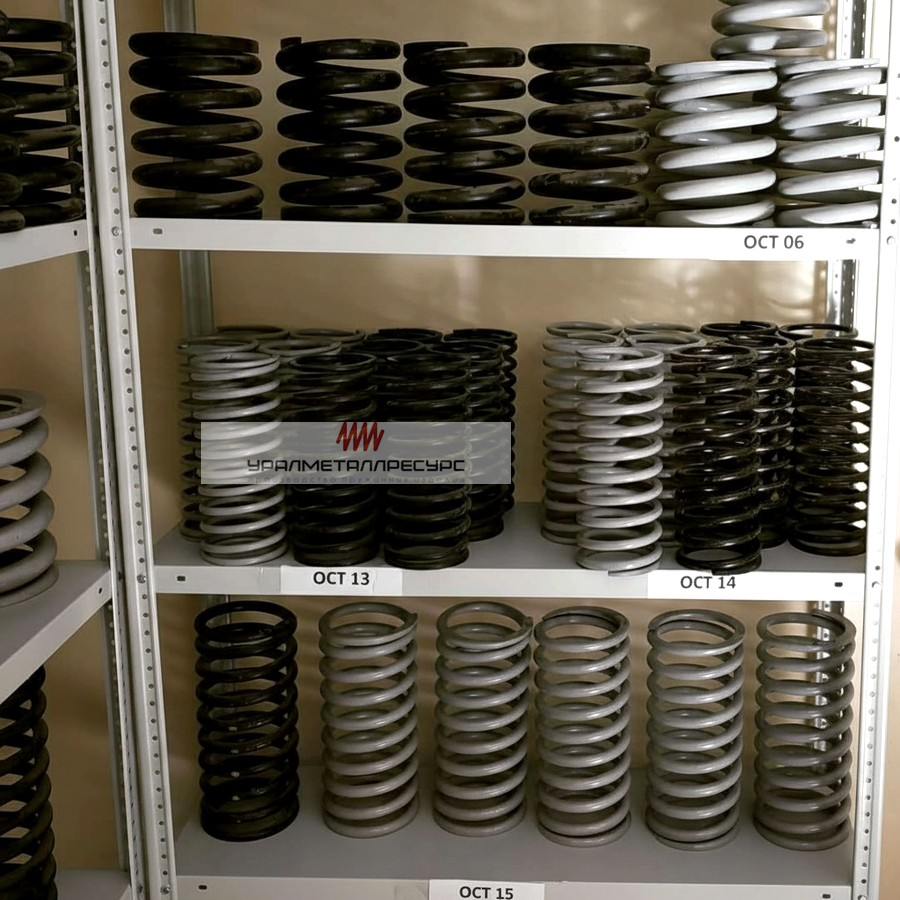

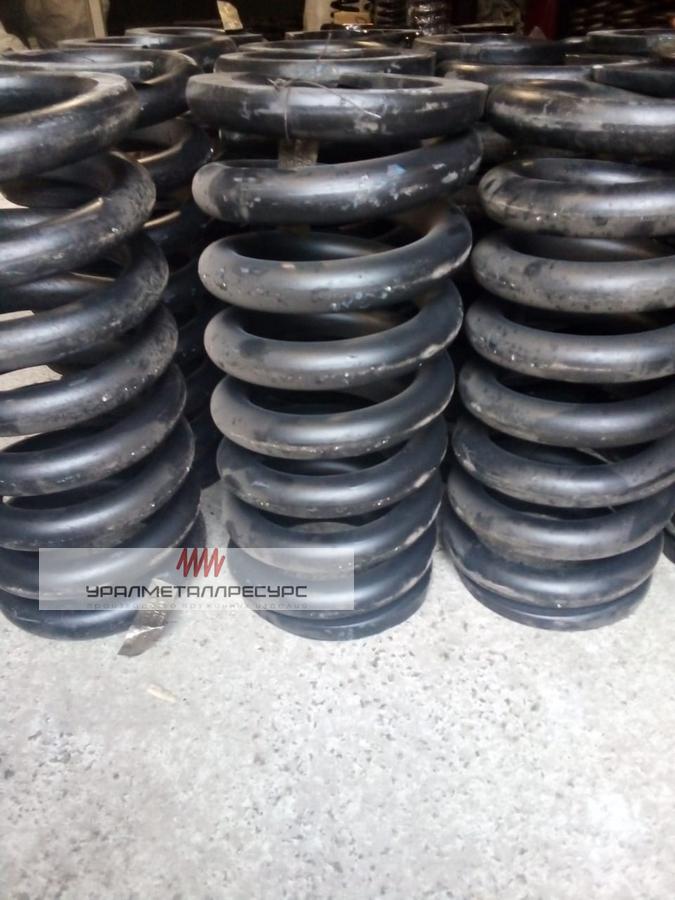

Пружины должны храниться в свободном состоянии (без нагрузки) на стеллажах или в контейнерах. Укладка пружин должна исключать их деформацию под собственным весом. Крупные пружины хранятся в вертикальном положении, мелкие — в коробках слоями с прокладками.

Защита от коррозии осуществляется нанесением консервационной смазки (индустриальное масло, ПВК) или временного покрытия. Перед применением пружины очищаются от консервационной смазки растворителем. Для пружин с постоянным защитным покрытием (цинк, хром) дополнительная консервация не требуется.

Гарантийный срок хранения пружин составляет 2 года при соблюдении указанных условий. По истечении этого срока пружины должны пройти повторный контроль перед применением. При обнаружении коррозии, релаксации усилия или изменения размеров пружины бракуются.

ГОСТ запрещает наличие трещин, надрывов, вмятин, коррозии, следов перегрева и других дефектов поверхности пружин, которые могут снизить их работоспособность и надежность. Контроль качества поверхности проводится визуально и с помощью измерительного инструмента.

Методы контроля поверхности:

1. Визуальный осмотр — невооруженным глазом или с помощью лупы с увеличением 4–10×
2. Магнитопорошковый контроль — для обнаружения поверхностных и подповерхностных трещин в ферромагнитных сталях
3. Ультразвуковая дефектоскопия — для выявления внутренних дефектов в проволоке
4. Вихретоковый контроль — для обнаружения поверхностных дефектов без контакта с изделием

Для пружин III класса ответственного назначения применяется 100% контроль поверхности. Для пружин 1 и II классов проводится выборочный контроль (10% от партии). При обнаружении критических дефектов в выборке вся партия подлежит 100% контролю или бракуется.

Испытания пружин на выносливость по ГОСТ проводятся на усталостных машинах с циклическим нагружением до разрушения или заданного числа циклов, что позволяет определить фактический ресурс и подтвердить соответствие классу точности. Результаты испытаний используются для сертификации продукции и контроля качества.

Программа испытаний определяется классом пружины и требованиями ГОСТ:

Результаты испытаний оформляются протоколом, в котором указываются: номер партии, количество испытанных пружин, число циклов до разрушения каждой пружины (если произошло разрушение), место разрушения (по виткам), характер излома (усталостный или хрупкий).

Если хотя бы одна пружина из выборки разрушается раньше заданного числа циклов, партия бракуется или подвергается дополнительному контролю. Причиной преждевременного разрушения могут быть: дефекты материала, нарушение режима термической обработки, дефекты поверхности, несоответствие размеров.

Для пружин III класса ответственного назначения проводятся дополнительно испытания на построение кривой Велера (зависимость числа циклов до разрушения от амплитуды нагружения). Это позволяет определить предел выносливости материала и подтвердить работоспособность пружины при различных режимах нагружения.
