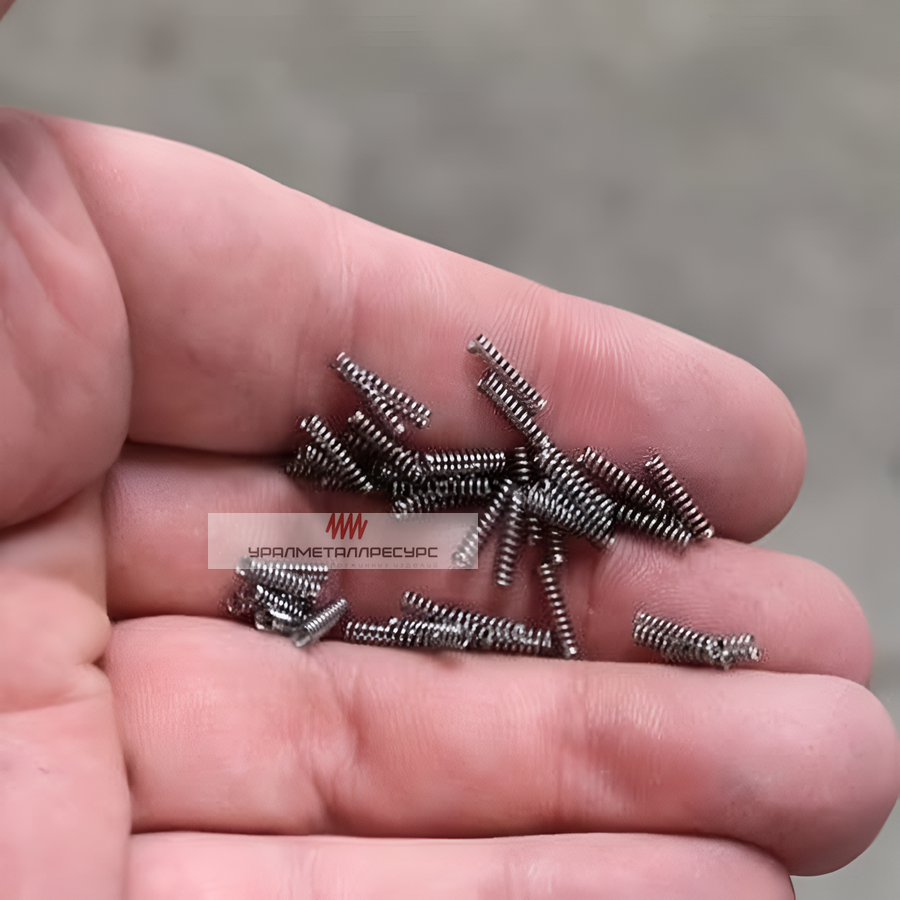

Пружины маленького диаметра
Миниатюрные пружины — незаметные, но критически важные элементы современных устройств. Они работают там, где каждый миллиметр на счету: в смартфонах, медицинских инструментах, электронных замках, датчиках и микро-механизмах. Даже если вы не видите пружину, она, скорее всего, обеспечивает возврат кнопки, фиксацию крышки или точное срабатывание переключателя.
Диаметр проволоки таких пружин начинается от 0,2 мм — тоньше человеческого волоса. Несмотря на микроскопические размеры, они выдерживают тысячи циклов сжатия, сохраняют упругость при перепадах температур и работают в агрессивных средах. Например, в хирургическом инструменте пружина 0,3 мм обеспечивает плавный ход механизма, а в автомобильном датчике — стабильный контакт при вибрации.
Почему это важно для вас: правильный подбор миниатюрной пружины влияет на надёжность всего узла. Ошибка в материале, покрытии или допуске может привести к преждевременному отказу устройства. Мы помогаем избежать таких рисков: подбираем пружины под нагрузку, среду и габариты, проверяем каждую партию и предоставляем документацию по ГОСТ.
Описание пружин маленького диаметра
Миниатюрные пружины решают задачи там, где критичны габариты: в электронике, медицине, приборостроении и автоматике.
Что такое пружины малого диаметра?
Пружины маленького диаметра — это упругие элементы с диаметром проволоки от 0,2 мм до 55 мм, предназначенные для работы в ограниченном пространстве. Они воспринимают нагрузку вдоль оси, деформируются при сжатии или растяжении и возвращаются в исходное состояние после снятия усилия.
Современные устройства требуют компактных решений. Например, в смартфонах используются пружины диаметром 0,3–0,5 мм.
В медицинской технике — пружины 0,2–1 мм для микрохирургических инструментов и дозирующих систем.
Материалы и стандарты
Для изготовления малых пружин используем проволоку по ГОСТ 9389-75:
- Ст. 70, 65Г Углеродистая сталь — для общих машиностроительных задач с умеренными нагрузками.
- 12Х18Н10Т Нержавеющая сталь — для агрессивных сред и медицинских устройств.
- 60С2А, 51ХФА Легированные сплавы — для высоких температур и динамических нагрузок.
Типы по назначению

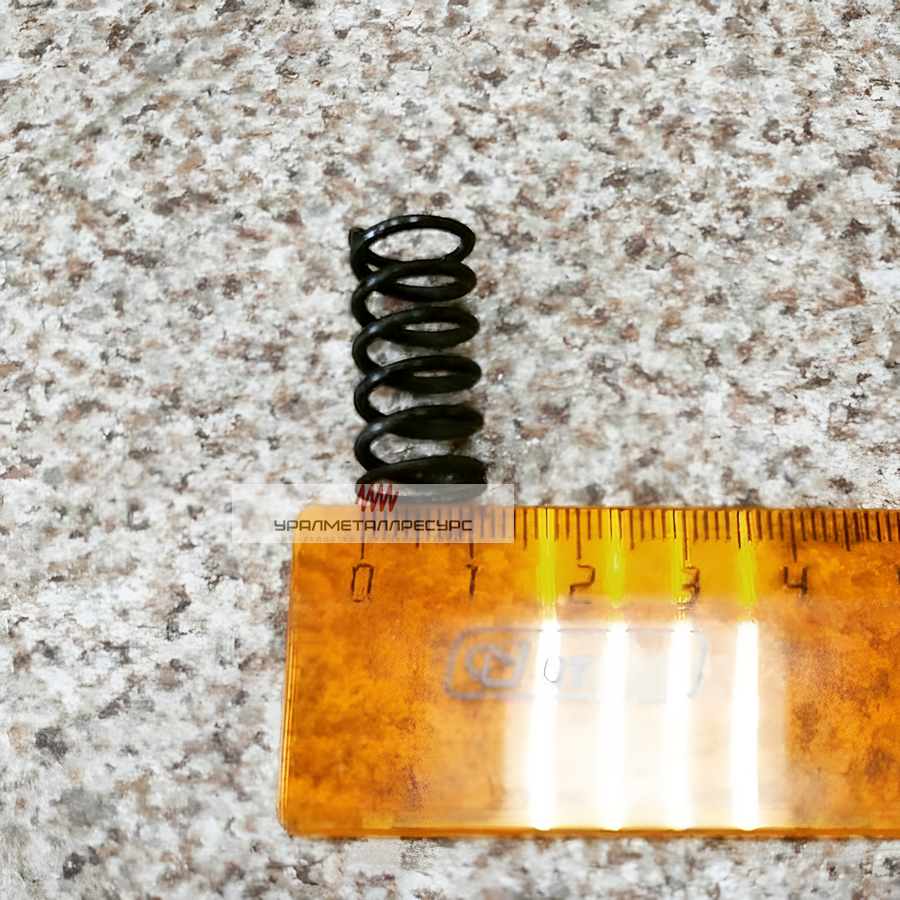

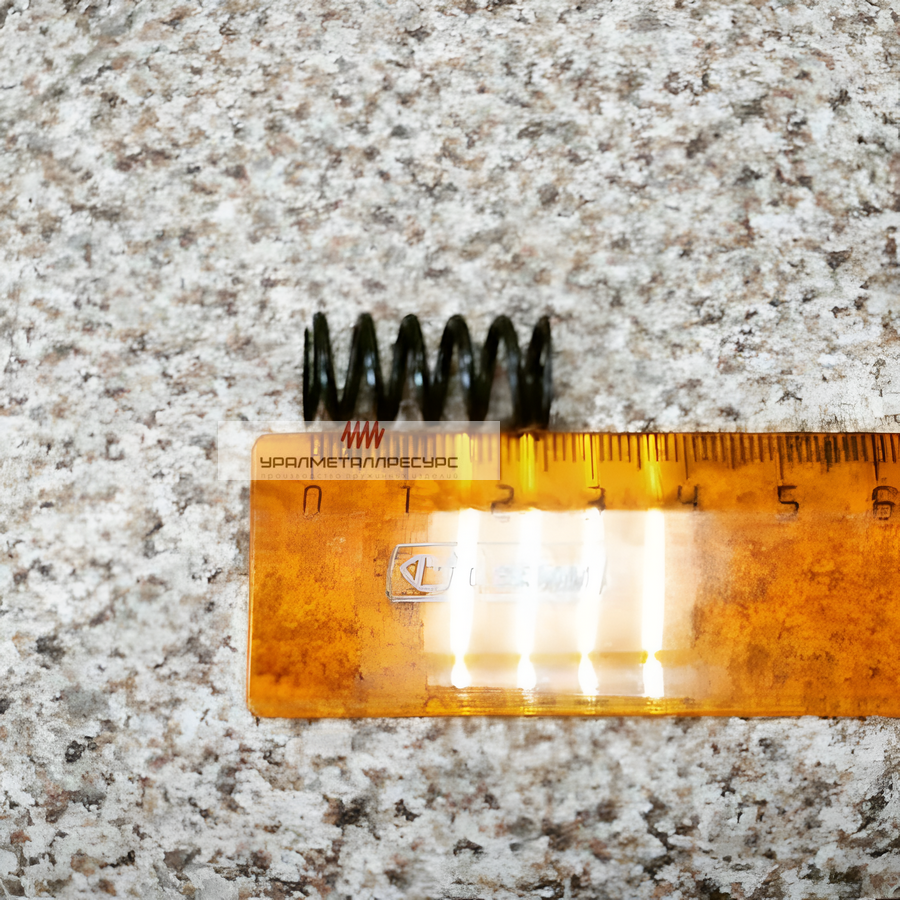

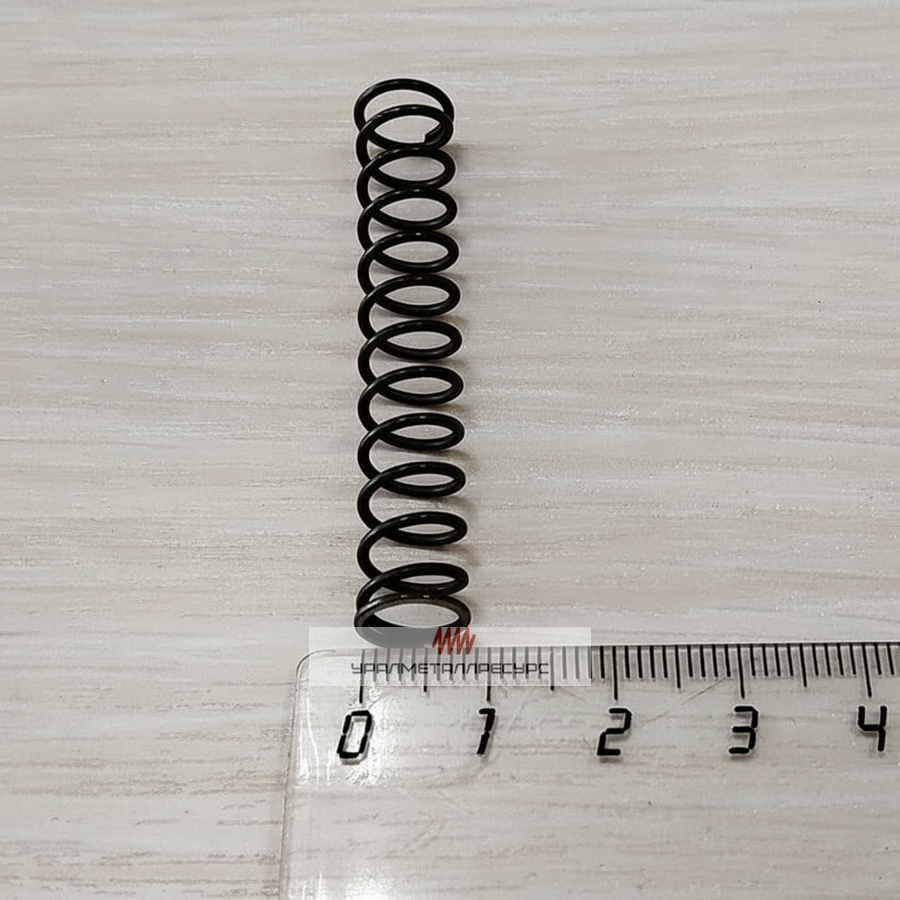

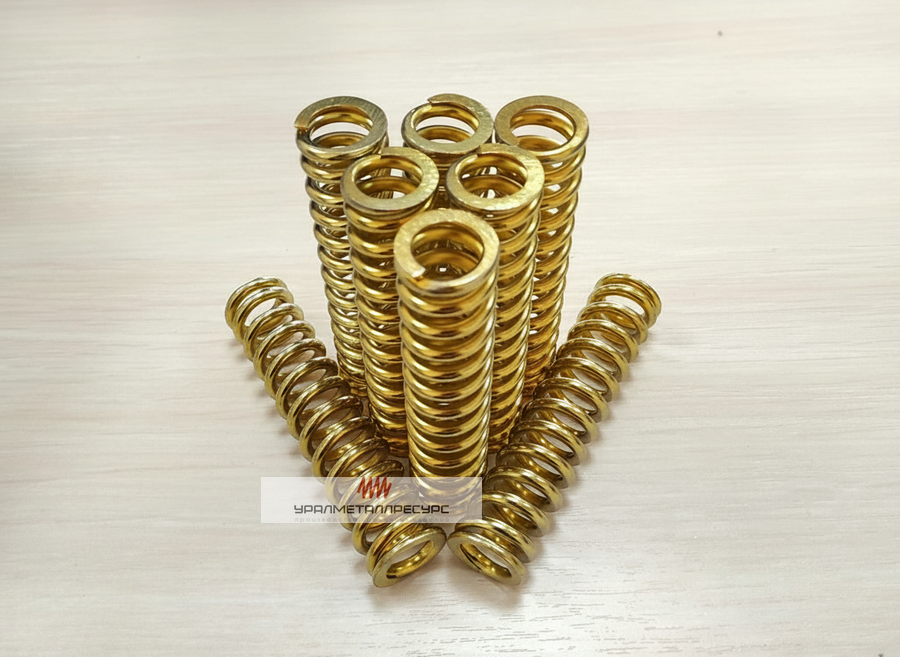

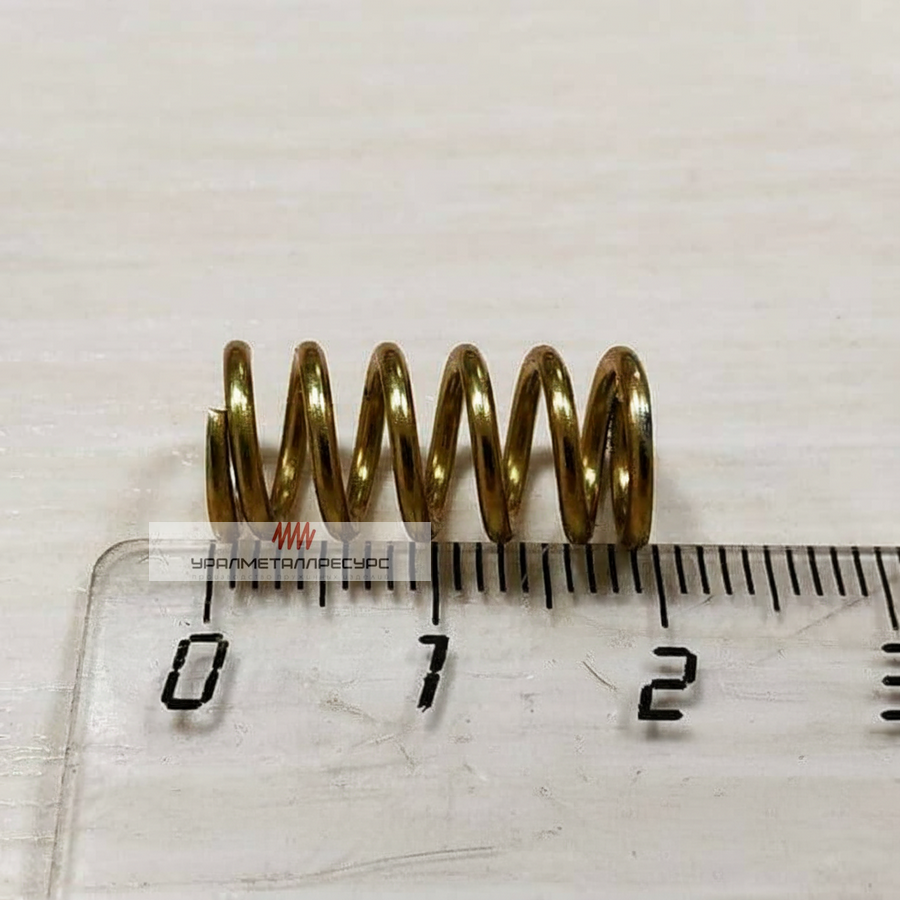

- Сжатия

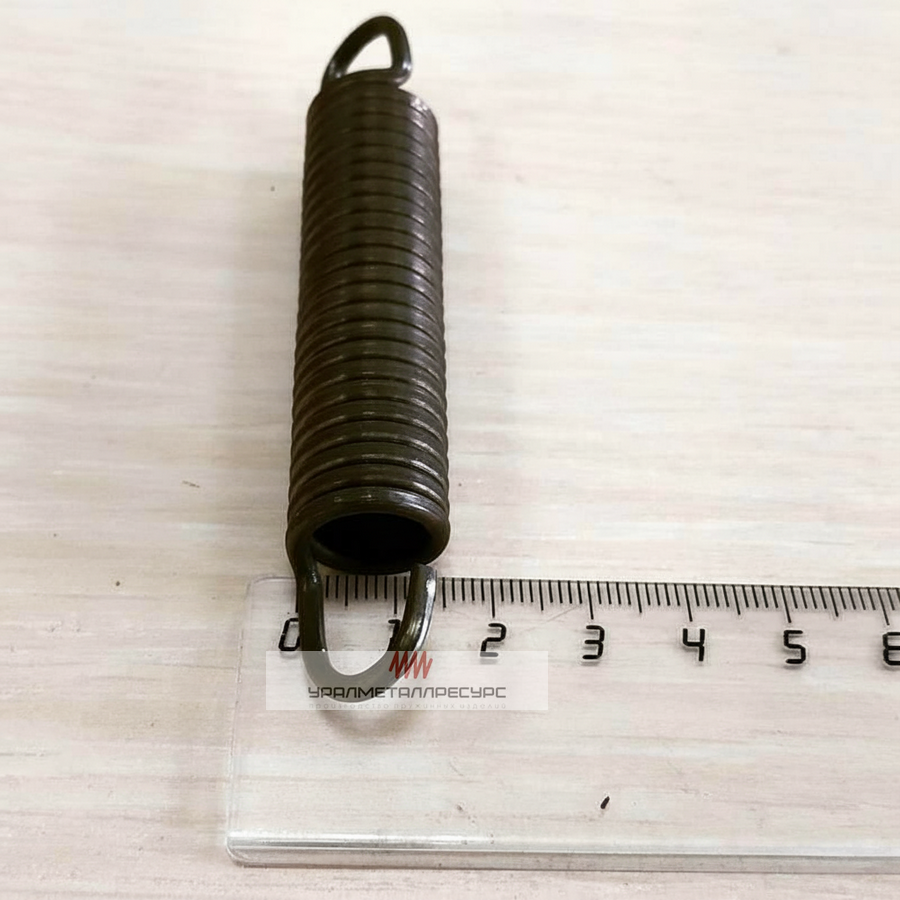

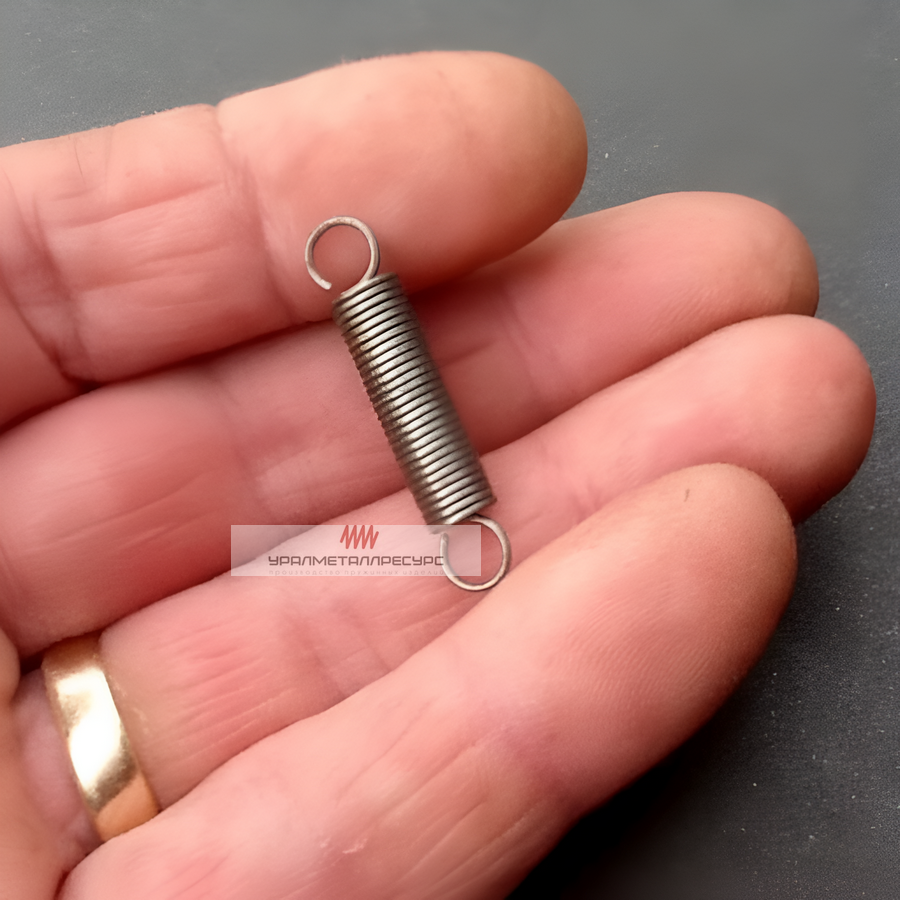

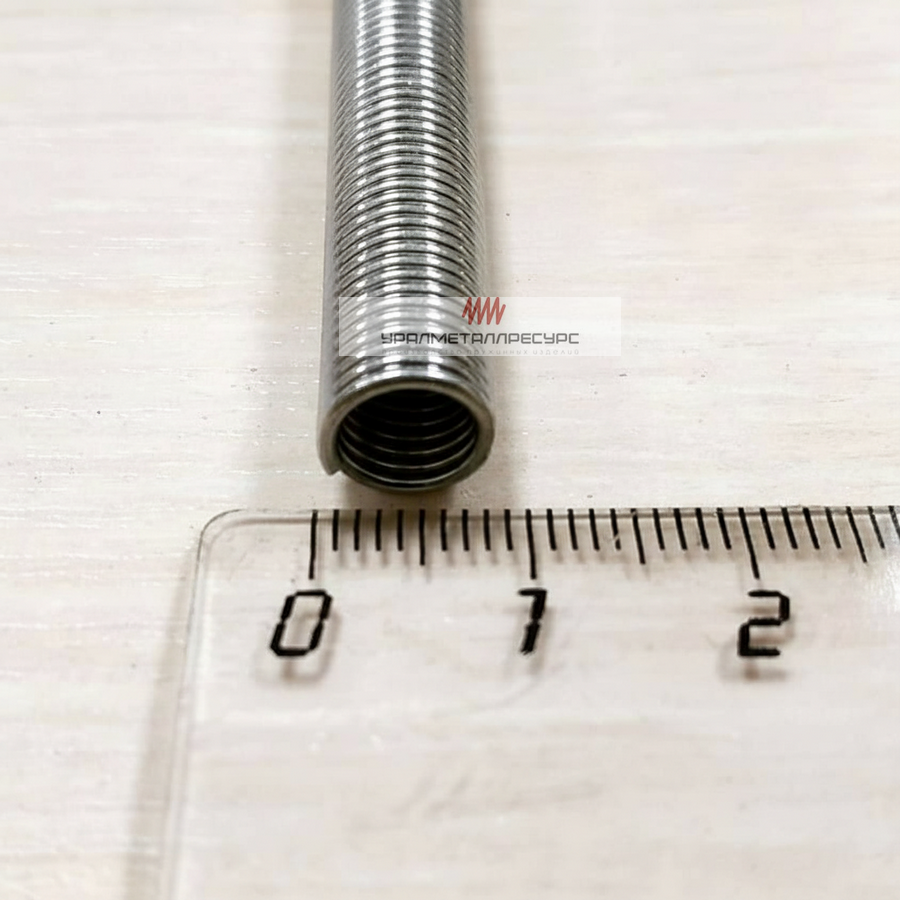

- Растяжения

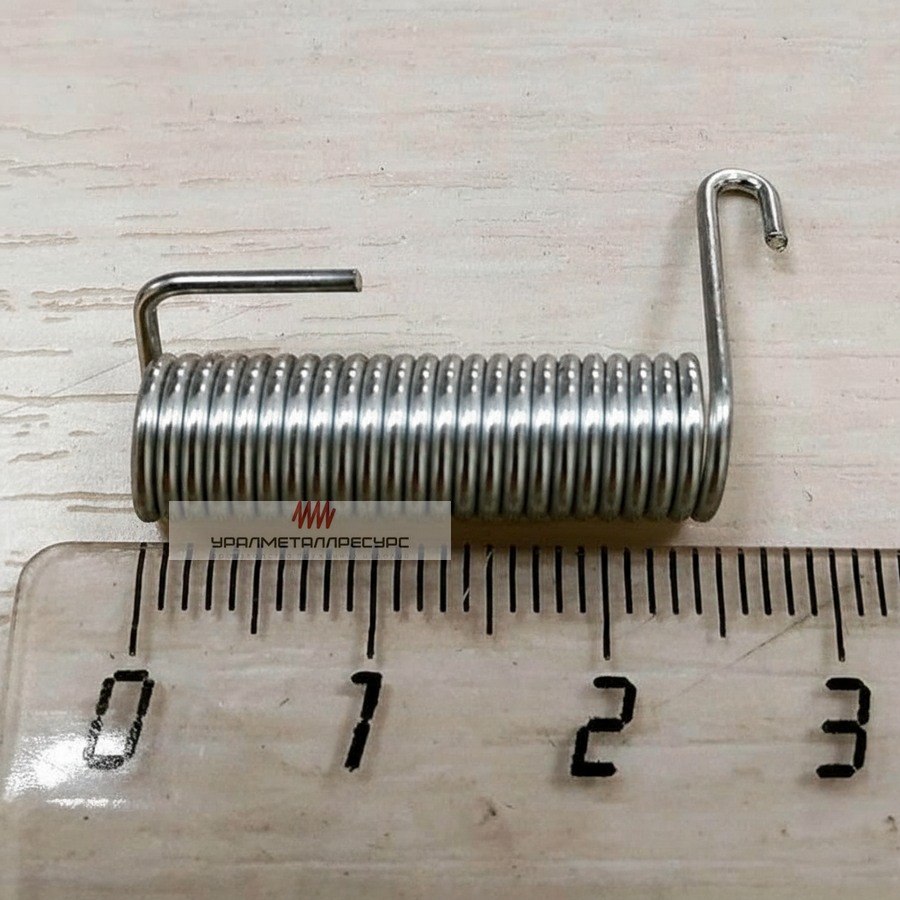

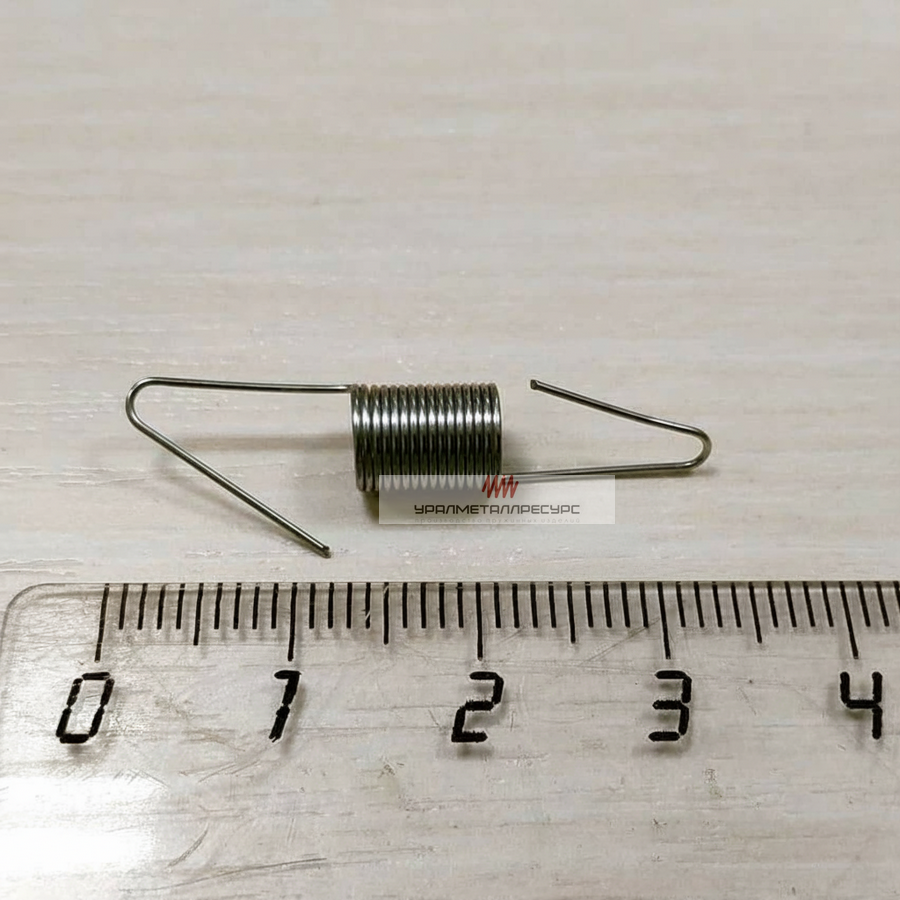

- Кручения
Все типы доступны в диаметрах от 0,2 мм. Подбираем под нагрузку, среду и габариты узла.
Ассортимент пружин маленького диаметра
В каталоге — пружины сжатия, растяжения и кручения с диаметром проволоки от 2 мм, в наличии и под заказ.
| d, мм | Категория | D₀, мм наружный |
Рабочие характеристики | Материал + Покрытие | Точность / Режим | Фото | ||
|---|---|---|---|---|---|---|---|---|
| k, Н/мм | Fмакс / Sмакс | Ресурс, ц. | ||||||
| 2 | Мини | 6–8 | 0,8–1,5 | 3 Н / ≤4 мм | >1 000 000 | 12Х18Н10Т, 65Г электрополировка |
Класс 1 (±5%) статика / лёгкая динамика |
|
| 3 | Мини | 8–12 | 2,0–3,5 | 8 Н / ≤5 мм | >800 000 | 65Г, 12Х18Н10Т оксидирование |
Класс 1 (±5%) средняя динамика |
|
| 4 | Мини | 10–16 | 4,0–6,5 | 15 Н / ≤6 мм | >500 000 | 60С2А, 65Г фосфатирование |
Класс 2 (±8%) тяжёлая динамика |
|
| 5 | Мини | 12–20 | 7,0–10 | 22 Н / ≤8 мм | >300 000 | 51ХФА, 65Г цинкование |
Класс 1 (±5%) ударные нагрузки |
|
| 6 | Малые | 15–24 | 11–16 | 35 Н / ≤10 мм | >200 000 | 60С2А, 12Х18Н10Т гальванизация |
Класс 2 (±8%) высокочастотная динамика |
|
| 7 | Малые | 18–28 | 16–22 | 45 Н / ≤12 мм | >150 000 | 65Г, 60С2А чёрное оксидирование |
Класс 1 (±5%) статика / плавный ход |
|
| 8 | Малые | 20–32 | 24–32 | 60 Н / ≤15 мм | >100 000 | 60С2А, легированная цинк-никель |
Класс 1 (±5%) средняя динамика |
|
| 9 | Малые | 25–36 | 34–42 | 80 Н / ≤18 мм | >80 000 | 51ХФА, 65Г фосфат + масло |
Класс 2 (±8%) тяжёлая динамика |
|
| 10 | Малые | 28–40 | 45–58 | 100 Н / ≤20 мм | >60 000 | 65Г, 60С2А горячее цинкование |
Класс 1 (±5%) виброустойчивые узлы |
|
| 12 | Малые | 35–48 | 65–85 | 140 Н / ≤25 мм | >50 000 | 60С2А, 51ХФА порошковое покрытие |
Класс 1 (±5%) статика / тяжёлый цикл |
|
| 13 | Малые | 38–52 | 85–105 | 160 Н / ≤28 мм | >40 000 | 65Г, 60С2А цинкование + хром |
Класс 2 (±8%) средняя динамика |
|
| 15 | Малые | 42–60 | 110–135 | 200 Н / ≤30 мм | >30 000 | 51ХФА, 60С2А электрополировка |
Класс 1 (±5%) ударно-циклический |
|
| 16 | Малые | 45–65 | 140–165 | 230 Н / ≤32 мм | >25 000 | 65Г, 51ХФА фосфатирование |
Класс 1 (±5%) тяжёлая динамика |
|
| 18 | Малые | 50–75 | 180–205 | 270 Н / ≤35 мм | >20 000 | 60С2А, углеродистая оксид + консервация |
Класс 2 (±8%) статика / низкочастотная |
|
| 20 | Малые | 55–85 | 220–255 | 320 Н / ≤40 мм | >15 000 | 51ХФА, 60С2А цинк-никель + пассивация |
Класс 1 (±5%) высокие нагрузки |
|
| 25 | Малые | 65–100 | 300–350 | 450 Н / ≤45 мм | >10 000 | 51ХФА, 65Г термостойкое покрытие |
Класс 1 (±5%) тяжёлый статический / динамический |
|
Примечание для инженеров: D₀ указан как типовой диапазон для стандартных пружин с индексом C=6–10. k рассчитан по G≈78 500 МПа (ст. 65Г). Для нестандартных геометрических соотношений или работы при T>200°C требуется перерасчёт и согласование материала.
Преимущества пружин малого диаметра
Компактные пружины экономят место, снижают вес узла и сохраняют высокую точность работы даже в жёстких допусках.
| Преимущество | Практическая польза для вашего проекта |
|---|---|
| Экономия места | Устанавливаются в ограниченное пространство без потери функционала — идеальны для микро-узлов, плат, корпусов портативных устройств. |
| Лёгкий вес | Снижают массу подвижных частей — критично для робототехники, дронов, носимой электроники, где каждый грамм влияет на автономность. |
| Высокая точность | Работают в пределах допусков ±5% — подходят для прецизионной автоматики, измерительных приборов, оптических систем. |
| Высокое усилие | Обеспечивают значительную нагрузку при малых габаритах — для клапанов, фиксаторов, механизмов возврата в компактных узлах. |
| Простота сборки | Удобны в монтаже на конвейере — сокращают время сборки электронных блоков, приборов, бытовых устройств. |
| Долговечность | Изготавливаются из износостойких сплавов — выдерживают циклические нагрузки в агрессивных средах, вибрации, перепадах температур. |
Где это важно на практике?
В электронике
Пружины 0,3–1 мм обеспечивают надёжный контакт в разъёмах, кнопках, переключателях. Малый вес не утяжеляет плату.
В медицине
Пружины 0,2–0,8 мм используются в хирургических инструментах, дозаторах, имплантах. Биосовместимые материалы исключают реакцию тканей.
В автоматике
Пружины 1–3 мм работают в соленоидах, клапанах, датчиках. Точность срабатывания критична для безопасности процесса.
Конструкция и типы пружин маленького диаметра
Пружины различаются формой, направлением навивки и типом нагрузки — подбор зависит от задачи вашего узла.
Основные конструктивные решения
Цилиндрические пружины с постоянным шагом — наиболее распространённый тип. Применяются в 80% случаев: от бытовой техники до промышленного оборудования.

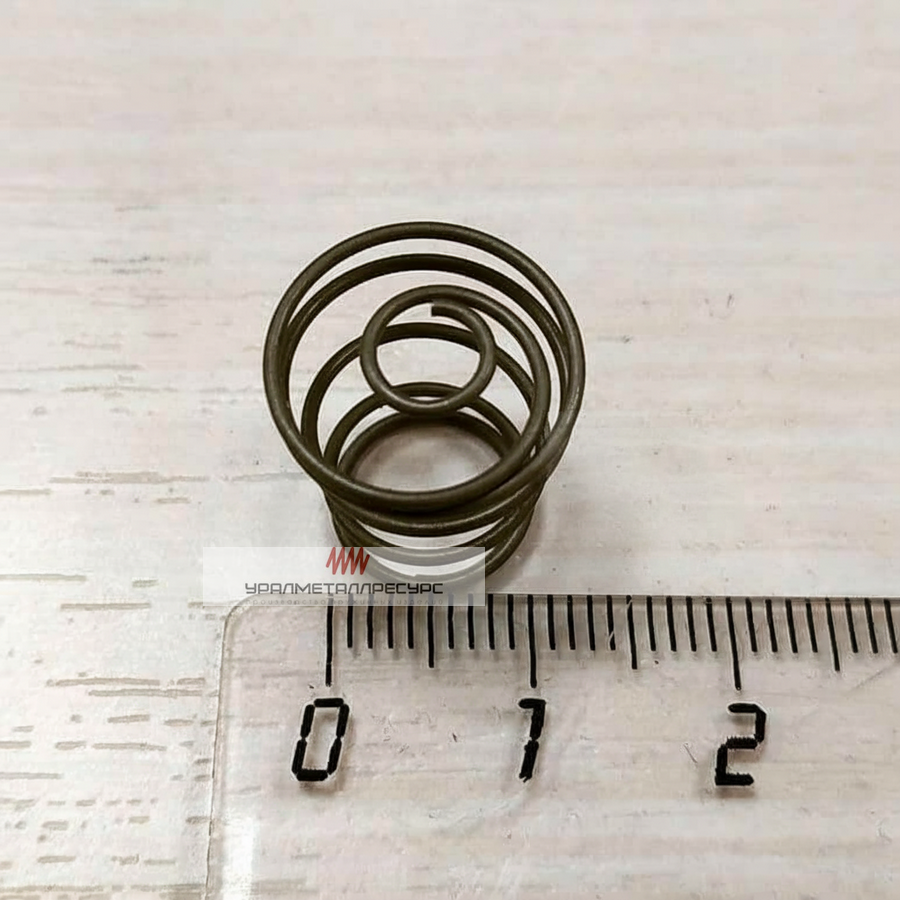

Конические и бочкообразные пружины используются, когда нужна нелинейная характеристика. Переменный шаг позволяет регулировать жёсткость в разных зонах сжатия.
Параметры, определяющие конструкцию
| Параметр | Характеристика |
|---|---|
| Диаметр проволоки | 0,2–55 мм — основа расчёта жёсткости и усилия; |
| Наружный диаметр | от 1,5 мм — ограничивает габариты узла; |
| Количество витков | влияет на рабочий ход и усилие; |
| Направление навивки | правая/левая — важно для сборки в паре; |
| Тип концов | шлифованные, загнутые, с петлями — под способ крепления. |
Особенности работы пружин сжатия и растяжения

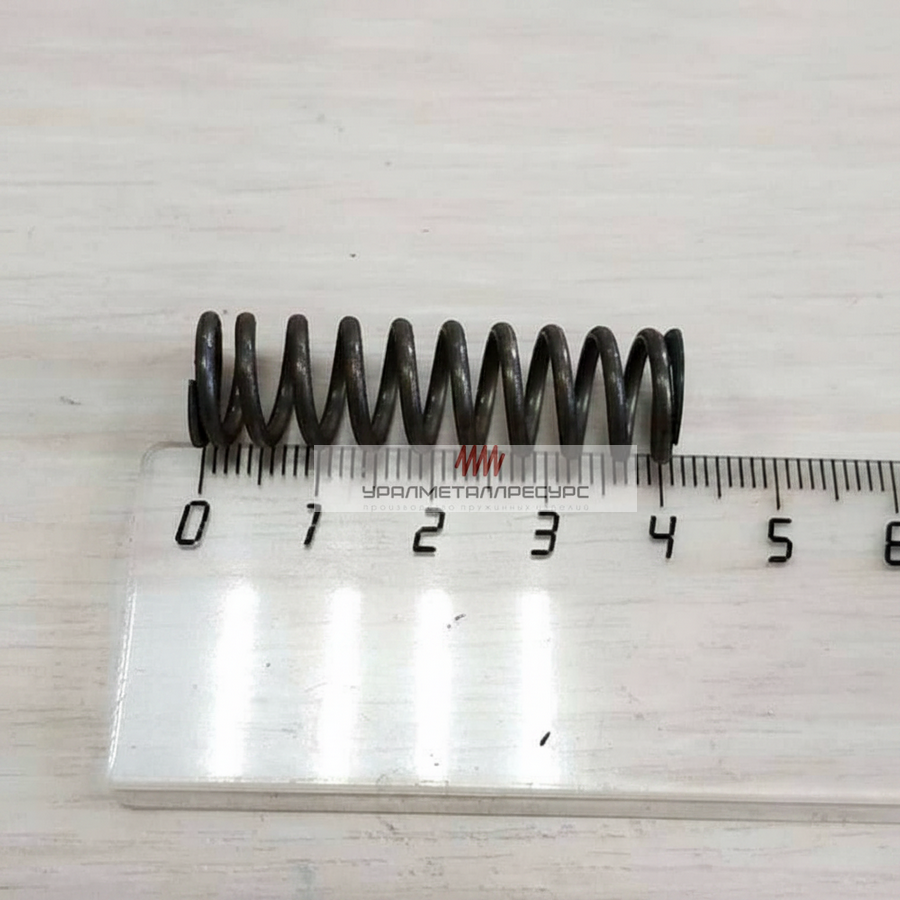

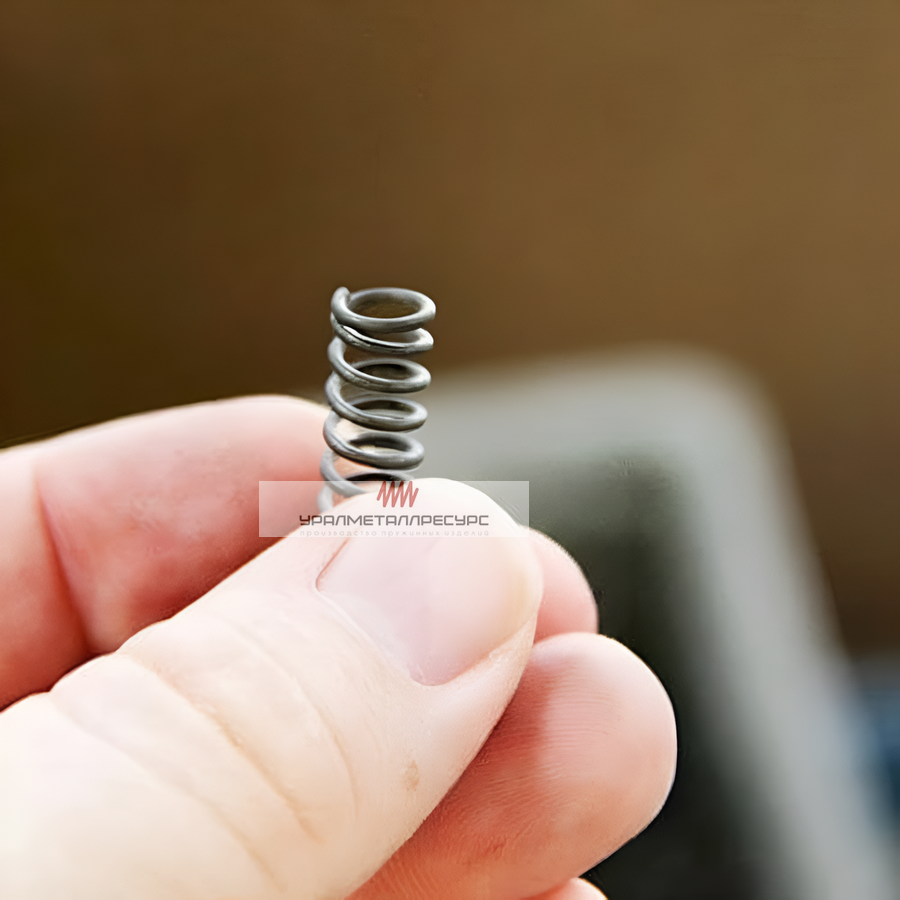

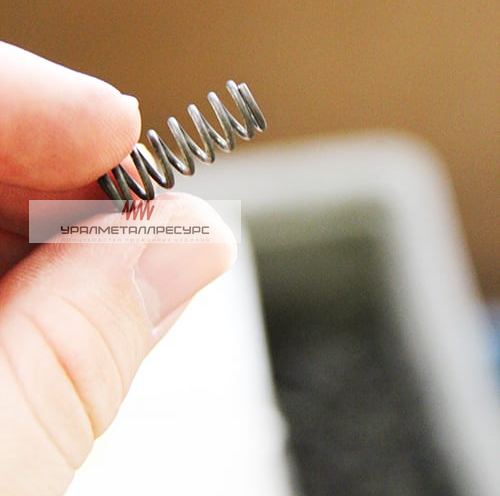

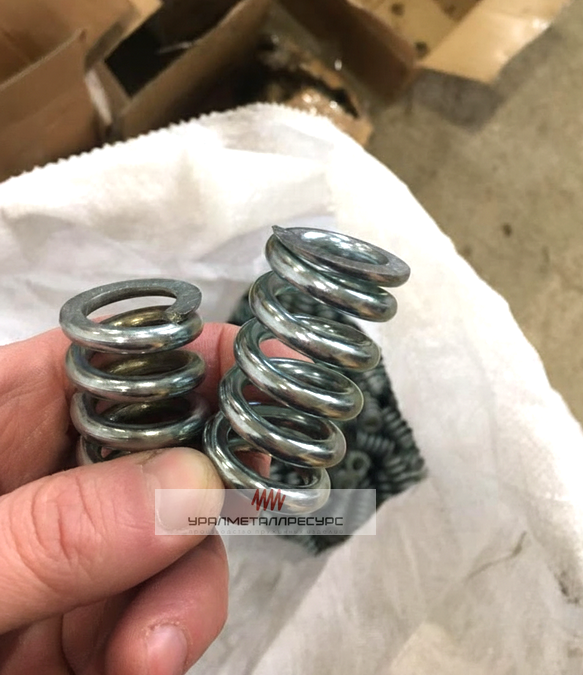

Пружины сжатия
При сжатии пружина деформируется, витки сближаются, пока зазоры не исчезнут. После - упругий элемент возвращается в исходное состояние.
Важно: не допускать «просадки» — сжатия до соприкосновения витков на постоянной основе, это снижает ресурс.

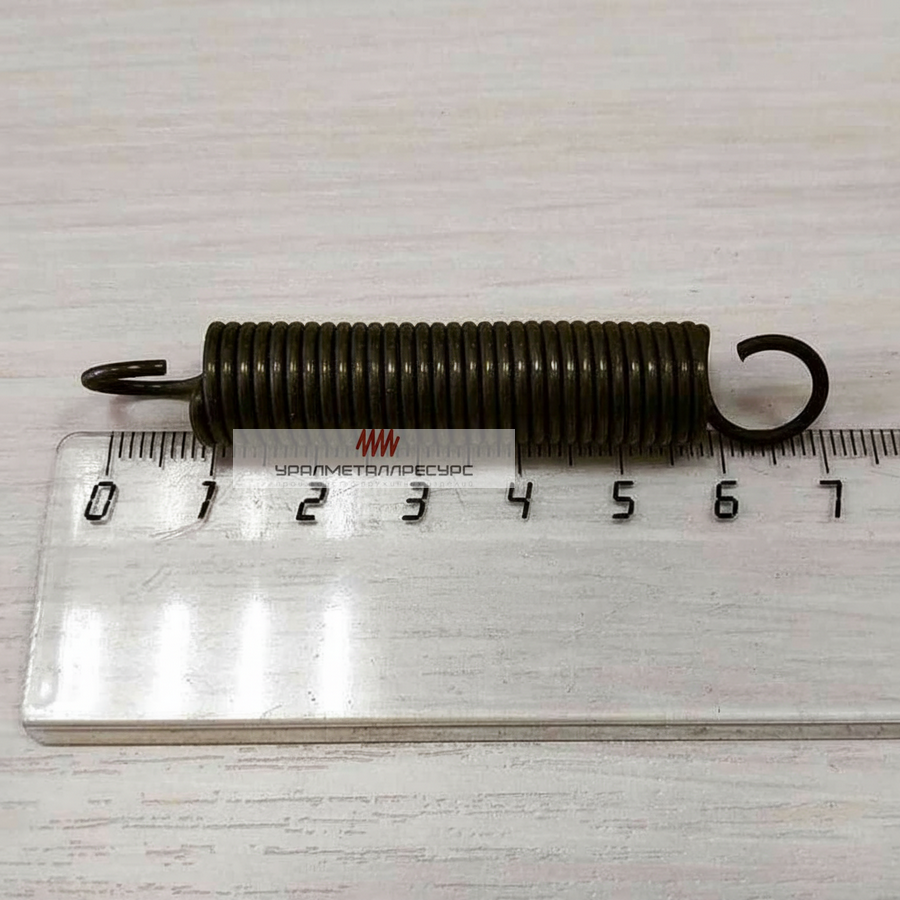

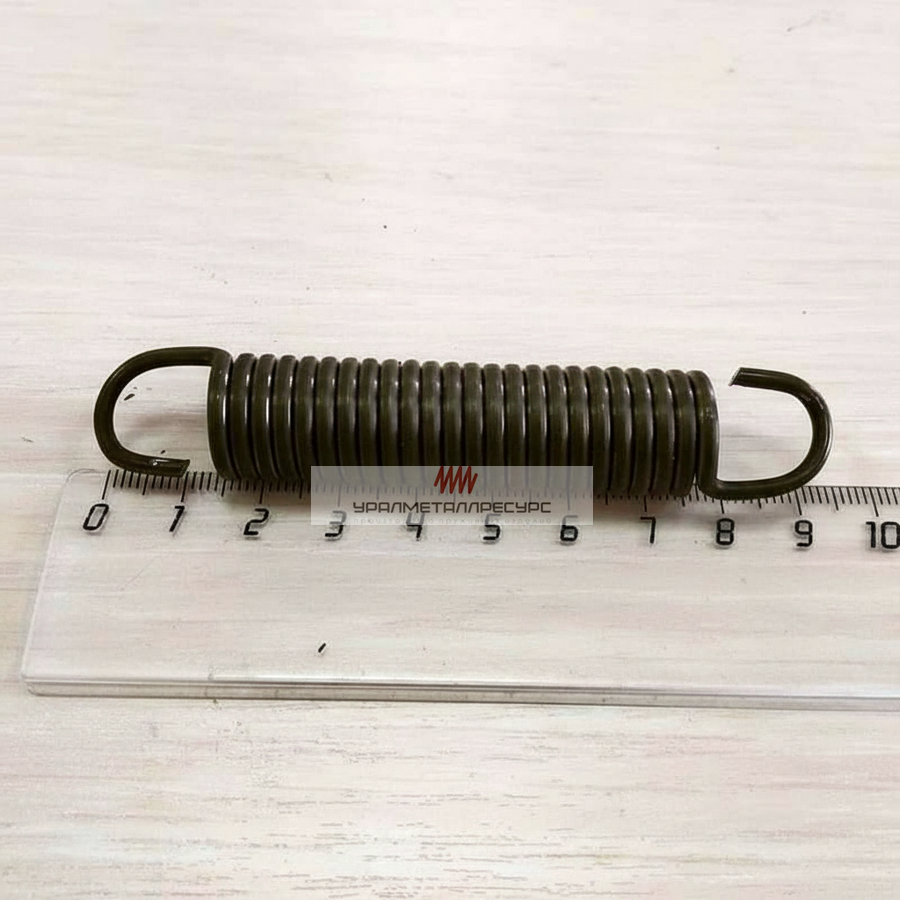

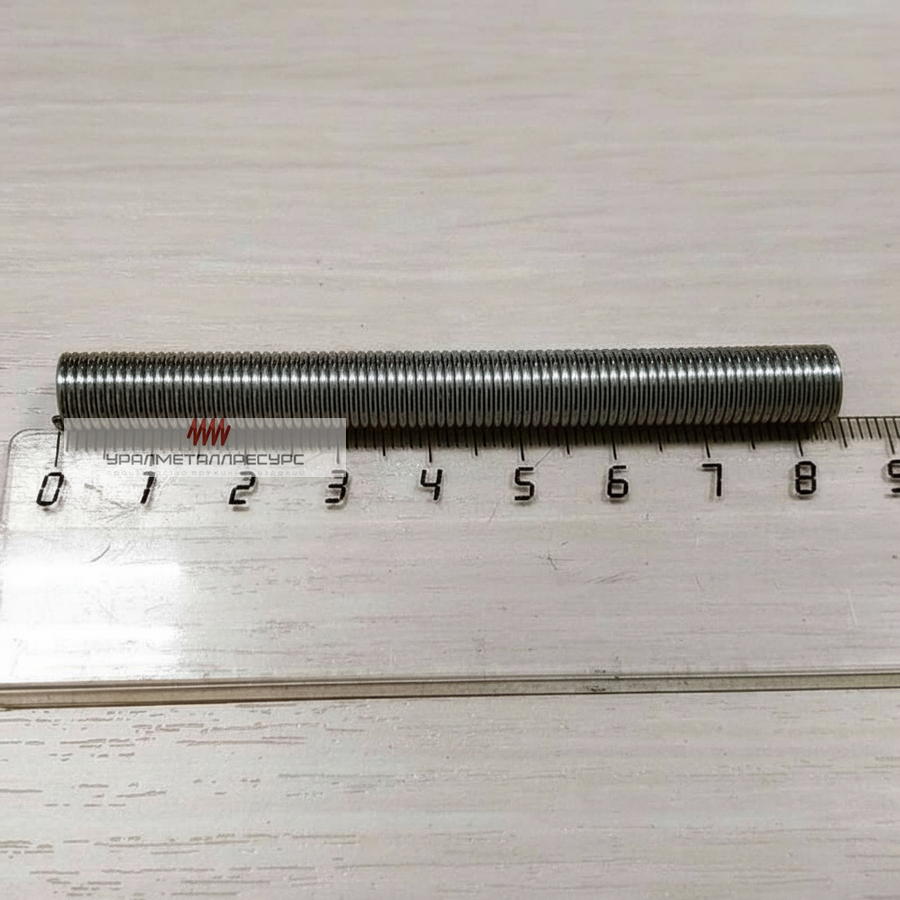

Пружины растяжения
Для пружин растяжения критичен запас по деформации крючков или петель.
Рекомендуем: закладывать 10–15% запаса по ходу для компенсации износа и предотвращения усталости металла.
Технические требования и допуски
Пружины должны соответствовать ГОСТ по прочности, точности и чистоте поверхности — мы проверяем каждый параметр.
Ключевые требования по ГОСТ
Повышенная прочность и выносливость — основа надёжности. Пружины малого диаметра работают в циклических режимах, поэтому усталостная прочность критична.
Эластичность и устойчивость к релаксации обеспечивают стабильность усилия. Допустимые отклонения для высокоточных пружин — не более 5%.
| Параметр | Требование | Метод контроля |
|---|---|---|
| Диаметр проволоки | ±0,02 мм (для 0,2–1 мм) | Микрометр, лазерный сканер |
| Наружный диаметр | ±0,1 мм | Калибр, оптический измеритель |
| Усилие сжатия | ±5% от номинала | Динамометрический стенд |
| Чистота поверхности | Без царапин, трещин, окалины | Визуальный контроль, лупа 5× |
| Твёрдость | 45–55 HRC (для ст. 65Г) | Твердомер Роквелла |
Материалы
Углеродистая сталь 65Г, 70 — оптимальна по соотношению цена/качество для общих задач.
Нержавеющая 12Х18Н10Т — для медицины, пищевой промышленности, влажных сред.
Защитные покрытия
- Цинкование — защита от коррозии
- Оксидирование — чёрный цвет, умеренная защита
- Фосфатирование — под покраску, антифрикционные свойства
Выбор покрытия согласовываем под условия эксплуатации.
Области применения пружин маленького диаметра
Миниатюрные пружины востребованы в электронике, медицине, автоматике, приборостроении и других высокотехнологичных отраслях.
Электроника и бытовая техника
Пружины 0,2–1 мм используются в кнопках, разъёмах, переключателях, механизмах фиксации крышек. Пример: в ноутбуках пружины 0,4 мм обеспечивают возврат клавиш, в смартфонах — фиксацию SIM-лотков.
Критична стабильность усилия и отсутствие магнитных свойств. Рекомендуем нержавеющую сталь.
Медицинское оборудование
Пружины 0,2–0,8 мм применяются в хирургических инструментах, дозаторах, имплантах, диагностических приборах.
Для медицины: поставляем пружины из стали 12Х18Н10Т с электрохимической полировкой — поверхность без микротрещин, исключает накопление биоматериала.
Автоматика и промышленность
Пружины 1–5 мм работают в соленоидах, клапанах, датчиках, механизмах подачи. Критичны: устойчивость к вибрации, температуре, циклическим нагрузкам.
В робототехнике малые пружины обеспечивают возврат манипуляторов и фиксацию захватов. Лёгкий вес сохраняет точность движений.
Другие отрасли:
- 1 Оптика и фототехника — фокусировка, стабилизация;
- 2 Автомобилестроение — датчики, переключатели, системы безопасности;
- 3 Аэрокосмическая отрасль — виброустойчивые пружины для приборов;
- 4 Часовая промышленность — микро-пружины для механизмов.
Как выбрать пружину маленького диаметра: практическое руководство
Подбор пружины начинается с анализа задачи: нагрузка, среда, габариты — мы поможем учесть все факторы.
Шаг 1: Определите тип нагрузки 1
Сжатие, растяжение или кручение? От этого зависит конструкция и расчёт.
Пример: для кнопки подходит сжатия, для фиксации крышки — растяжения, для поворотного механизма — кручения.
Шаг 2: Укажите габариты 2
Наружный диаметр и длина в свободном/сжатом состоянии — ключевые параметры для интеграции в узел.
Шаг 3: Выберите материал и покрытие 3
Условия эксплуатации определяют материал:
| Среда | Рекомендуемый материал | Покрытие |
|---|---|---|
| Сухая, комнатная температура | Ст. 65Г, 70 | Оксидирование |
| Влажная, умеренная коррозия | Ст. 65Г + цинк | Цинкование |
| Агрессивная, медицина | 12Х18Н10Т | Электрополировка |
| Высокая температура (>150°C) | 51ХФА, 60С2А | Фосфатирование |
Шаг 4: Уточните точность и ресурс 4
Класс точности 1, 2 или 3?
Для прецизионных задач — класс 1 (отклонение ≤5%).
Ресурс: укажите ожидаемое количество циклов — это влияет на выбор материала и термообработки.
Чек-лист перед заказом
тип нагрузки, наружный диаметр, рабочий ход, материал, среда, точность, тираж.
Отправьте эти данные — и мы подготовим коммерческое предложение за 2 часа.
Преимущества сотрудничества с нами
Вы получаете пружины точно в срок с гарантией соответствия параметрам — без задержек и скрытых расходов.
Экспертный подбор под задачу
Инженеры помогают выбрать пружину по нагрузке, среде и габаритам узла. Мы анализируем чертёж или образец, подбираем материал и тип навивки, чтобы элемент работал надёжно.
Прозрачные сроки и логистика
Доставка включена в расчёт «под ключ» — вы видите финальную стоимость до подтверждения заказа. Мы консолидируем грузы и выбираем маршруты, чтобы сократить время и расходы.
| Регион | Срок | Формат |
|---|---|---|
| Москва и область | 3-5 дней | Курьер / самовывоз |
| Урал, Поволжье | 4–7 дней | ТК / ж/д |
| ЦФО, СЗФО | 7–15 дней | ТК / авиа (срочно) |
| Дальний Восток, Сибирь | 10-21 день | ТК / ж/д / мультимодально |
Отслеживание груза на всём пути: трек-номер в личном кабинете и уведомления в мессенджер.
Многоуровневый контроль качества
Каждая партия проходит проверку перед отгрузкой — вы получаете только проверенные изделия. Мы сверяем документы, геометрию и маркировку, чтобы исключить брак в вашем производстве.
Этапы проверки
- 1 Входной контроль документов
- 2 Замер диаметра проволоки
- 3 Проверка сжатия/растяжения
- 4 Визуальный осмотр
Фиксация результатов
- Фото упаковки перед отправкой
- Акт выборочного контроля в комплекте
- Маркировка партии
Гибкие условия и полное сопровождение
Работаем с заказами от 10 штук до промышленных партий — без жёстких ограничений по объёму. Вы получаете полный пакет документов и поддержку на всех этапах.
Ваш результат сотрудничества
Вы фокусируетесь на производстве и разработке, а мы берём на себя подбор, проверку, логистику и документальное сопровождение пружин. Минимум времени на закупки — максимум надёжности в узле.
Работаем более 10 лет • Более 3 000 отгружённых позиций • 98% клиентов возвращаются за повторными заказами
Как разместить заказ на пружины маленького диаметра?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы по пружинам маленького диаметра
Жёсткость пружины (k) рассчитывается по формуле: k = (G × d⁴) / (8 × D³ × n), где G — модуль сдвига материала, d — диаметр проволоки, D — средний диаметр пружины, n — число рабочих витков.
Практический пример: для пружины из стали 65Г (G ≈ 78 500 Н/мм²) с d = 0,5 мм, D = 4 мм, n = 8 витков жёсткость составит: k = (78500 × 0,5⁴) / (8 × 4³ × 8) ≈ 1,9 Н/мм. Это означает, что для сжатия пружины на 1 мм потребуется усилие ~1,9 Н.
| Параметр | Обозначение | Единица | Влияние на жёсткость |
|---|---|---|---|
| Диаметр проволоки | d | мм | Критично: увеличение d в 2 раза увеличивает k в 16 раз (степень 4) |
| Средний диаметр | D | мм | Сильно: увеличение D в 2 раза уменьшает k в 8 раз (степень 3) |
| Число витков | n | шт | Обратно: увеличение n в 2 раза уменьшает k в 2 раза |
| Модуль сдвига | G | Н/мм² | Прямо: зависит от материала (сталь ≈78 500, нержавейка ≈70 000) |
Для точного расчёта также учитывают поправочный коэффициент Курмана (Kw), который компенсирует влияние кривизны витков и касательных напряжений. Рекомендуем: при проектировании ответственных узлов использовать специализированное ПО или консультироваться с инженером для верификации расчётов.
Индекс пружины (C) — это отношение среднего диаметра пружины (D) к диаметру проволоки (d): C = D / d. Этот параметр определяет геометрию витка и напрямую влияет на напряжённое состояние материала, технологичность изготовления и эксплуатационные характеристики.
Оптимальный диапазон индекса: для большинства применений рекомендуется C = 4–12. При C = 4–6 пружина компактна, но возрастает риск концентрации напряжений во внутренних слоях проволоки. При C = 8–10 достигается баланс между прочностью, устойчивостью и технологичностью. При C > 12 пружина становится склонной к потере устойчивости при сжатии и требует направляющих втулок.
Влияние индекса на параметры:
- Напряжение в проволоке: при малом C растёт неравномерность распределения напряжений;
- Технологичность: пружины с C < 4 сложно навивать без дефектов;
- Устойчивость: при C > 12 требуется фиксация от бокового изгиба;
- Ресурс: оптимальный C увеличивает усталостную прочность на 20–40%.
Пример расчёта: пружина с d = 0,8 мм и наружным диаметром 6 мм имеет средний диаметр D = 6 – 0,8 = 5,2 мм. Индекс C = 5,2 / 0,8 = 6,5 — попадает в оптимальный диапазон.
Для пружин маленького диаметра (d < 1 мм) особенно важно контролировать индекс, так как малые отклонения в геометрии существенно влияют на работу. Практический совет: при замене пружины на аналог сравнивайте не только размеры, но и индекс — это поможет избежать преждевременного выхода из строя.
Направление навивки определяется по расположению витков относительно оси пружины: если при взгляде вдоль оси витки поднимаются справа налево — навивка левая (L), если слева направо — правая (R). Это критично при установке пружин в паре или в механизмах с вращающимися элементами.
Практический способ определения: возьмите пружину вертикально, направьте взгляд сверху вниз. Правая навивка (R): витки идут по часовой стрелке, как у стандартной резьбы. Левая навивка (L): витки идут против часовой стрелки. Для пружин сжатия направление часто не критично, но для пружин кручения и растяжения оно определяет направление рабочего усилия.
| Тип пружины | Влияние направления | Рекомендация |
|---|---|---|
| Сжатия | Минимальное (кроме парных установок) | Указывать при заказе, если пружина работает в паре с другой |
| Растяжения | Определяет ориентацию крючков/петель | Согласовывать направление с чертежом узла |
| Кручения | Критично: направление определяет рабочий момент | Обязательно указывать в спецификации (R/L) |
| Парные установки | Противоположные направления компенсируют крутящий момент | Заказывать комплектом с указанием R+L |
Технологический аспект: направление навивки задаётся на станке и влияет на остаточные напряжения в проволоке. Для ответственных применений рекомендуем проводить входной контроль: визуально проверять направление и сверять с документацией. При заказе пружин маленького диаметра (d < 1 мм) указывайте направление явно — это исключит ошибки при комплектации.
Холодная навивка выполняется при комнатной температуре из предварительно термически обработанной проволоки. Горячая навивка — при нагреве заготовки до 800–950 °C с последующей закалкой и отпуском. Выбор технологии зависит от диаметра проволоки, материала и требуемых механических свойств.
Для пружин маленького диаметра (d < 10 мм) применяется преимущественно холодная навивка, так как она обеспечивает высокую точность геометрии, чистоту поверхности и стабильность механических характеристик. Преимущества холодной навивки: точность ±0,02 мм по диаметру, отсутствие окалины, возможность использования упрочнённой проволоки, высокая производительность.
Сравнение технологий:
Холодная навивка:
- Точность размеров
- Гладкая поверхность
- Высокая усталостная прочность
- Ограничение по d (обычно < 10–12 мм)
Горячая навивка:
- Возможность работы с крупными сечениями
- Формирование свойств в процессе термообработки
- Наличие окалины, требуется дробеструйная обработка
- Большие допуски (±0,1–0,3 мм)
Термическая обработка после холодной навивки (низкий отпуск при 200–400 °C) снимает остаточные напряжения и стабилизирует характеристики. Для пружин из нержавеющей стали дополнительно может применяться стабилизирующий отпуск для повышения коррозионной стойкости.
Термообработка — ключевой этап, определяющий механические свойства пружины: твёрдость, предел упругости, усталостную прочность и стойкость к релаксации. Для пружин маленького диаметра применяются два основных режима: низкий отпуск (200–400 °C) после холодной навивки и закалка + отпуск для пружин из легированных сталей.
Низкий отпуск снимает остаточные напряжения, возникшие при навивке, и стабилизирует микроструктуру. Результат: повышение предела упругости на 10–15%, снижение склонности к хрупкому разрушению, стабилизация размеров при циклических нагрузках. Температура отпуска подбирается под материал: для ст. 65Г — 300–350 °C, для 60С2А — 400–450 °C, для нержавеющих сталей — 450–550 °C.
| Режим обработки | Температура | Время | Эффект |
|---|---|---|---|
| Низкий отпуск (ст. 65Г) | 300–350 °C | 30–60 мин | ↑ Упругость, ↓ Напряжения |
| Отпуск легированных сталей | 400–450 °C | 45–90 мин | ↑ Усталостная прочность |
| Стабилизация нержавейки | 450–550 °C | 60–120 мин | ↑ Коррозионная стойкость |
| Криогенная обработка* | −70…−196 °C | 1–4 часа | ↑ Ресурс на 20–30% |
* Криогенная обработка применяется для ответственных пружин в аэрокосмической и медицинской отраслях.
Влияние на ресурс: правильно подобранный режим термообработки увеличивает количество циклов до разрушения в 1,5–2 раза. Например, пружина из ст. 60С2А после отпуска при 420 °C выдерживает до 10⁶ циклов при напряжении 800 МПа, тогда как без отпуска — не более 5×10⁵ циклов.
Релаксация пружины — это постепенное снижение усилия при постоянной деформации вследствие пластических деформаций в материале под действием напряжений и температуры. Процесс особенно критичен для пружин, работающих в предварительно сжатом состоянии длительное время (фиксаторы, уплотнения, контактные группы).
Факторы, ускоряющие релаксацию: повышенная температура (свыше 100 °C для углеродистых сталей), высокий уровень напряжений (близкий к пределу упругости), длительная статическая нагрузка, неоптимальная термообработка. Например, пружина из ст. 65Г при 150 °C и напряжении 900 МПа может потерять до 15% усилия за 1000 часов работы.
Методы снижения релаксации:
- Оптимальный отпуск: стабилизация структуры при 300–400 °C;
- Выбор материала: легированные стали (60С2А, 51ХФА) устойчивее углеродистых;
- Дробеструйная обработка: создаёт сжимающие остаточные напряжения на поверхности;
- Предварительная «выдержка»: кратковременное нагружение до 110–120% рабочего усилия стабилизирует характеристики.
Практический расчёт: для оценки релаксации используется эмпирическая зависимость: ΔF = F₀ × k × tⁿ × exp(−Q/RT), где ΔF — потеря усилия, k и n — константы материала, t — время, Q — энергия активации, R — газовая постоянная, T — температура.
Для пружин маленького диаметра релаксация проявляется быстрее из-за высоких удельных напряжений. Особое внимание: при работе в условиях повышенных температур (электроника, двигатели) используйте легированные стали и обязательный отпуск. При заказе указывайте режим эксплуатации — это позволит подобрать оптимальный материал и обработку.
Качество пружины можно оценить по трём группам параметров: геометрия, механические свойства и состояние поверхности. Для пружин маленького диаметра (d < 1 мм) даже незначительные отклонения критичны, поэтому проверка требует внимательности и базового инструмента.
1. Контроль геометрии: используйте микрометр (точность 0,01 мм) для измерения диаметра проволоки в 3–5 точках по длине. Допуск: ±0,02 мм для d = 0,2–0,5 мм, ±0,03 мм для d = 0,5–1 мм. Штангенциркулем проверьте наружный диаметр и длину в свободном состоянии. Важно: пружина не должна иметь видимой овальности или конусности витков.
| Параметр | Метод проверки | Допустимое отклонение | Инструмент |
|---|---|---|---|
| Диаметр проволоки | Замер в 3–5 точках | ±0,02–0,03 мм | Микрометр 0–25 мм |
| Наружный диаметр | Замер в 2–3 сечениях | ±0,1 мм | Штангенциркуль 0–150 мм |
| Шаг навивки | Замер 5–10 витков / число витков | ±5% от номинала | Линейка + лупа 5× |
| Поверхность | Визуально + лупа | Без трещин, царапин, окалины | Лупа 5–10× |
2. Оценка механических свойств (упрощённо): закрепите один конец пружины, приложите известное усилие (например, груз 10–100 г) и измерьте деформацию. Сравните с расчётным значением или данными из паспорта. Отклонение усилия не должно превышать ±10% для пружин общего назначения и ±5% для высокоточных.
3. Визуальный контроль поверхности: осмотрите пружину при хорошем освещении с лупой 5–10×. Недопустимы: трещины, риски, окалина, следы коррозии, неравномерность покрытия. Для пружин в медицине и электронике поверхность должна быть гладкой, без микровыступов, способных накапливать загрязнения.
Если обнаружены отклонения: не используйте пружину в ответственных узлах. Свяжитесь с поставщиком с фото и замерами — большинство дефектов можно компенсировать заменой или подбором аналога. Профилактика: храните пружины в сухой упаковке, избегайте механических повреждений при транспортировке.
Да, пружины маленького диаметра могут работать при высоких частотах циклов (до 100–500 Гц), но для этого необходимо соблюдение ряда условий: правильный выбор материала, оптимизация геометрии, контроль напряжений и применение специальных методов упрочнения. Примеры применений: соленоиды, реле, виброприводы, клапаны топливных систем.
Ключевые требования для высокочастотной работы:
- Материал: легированные стали (60С2А, 51ХФА) или специальные сплавы с высокой усталостной прочностью;
- Напряжения: рабочее напряжение не должно превышать 40–50% от предела выносливости материала;
- Геометрия: индекс пружины C = 6–10, плавные переходы в зонах крепления;
- Упрочнение: дробеструйная обработка поверхности для создания сжимающих остаточных напряжений;
- Температура: контроль нагрева от внутреннего трения (при частотах >100 Гц).
Оценка ресурса:
Усталостная прочность описывается кривой Вёлера: σa = σ-1 × (N0/N)1/m, где σa — амплитуда напряжения, σ-1 — предел выносливости, N — число циклов, N0 и m — константы материала.
Практический вывод: снижение рабочего напряжения на 10% увеличивает ресурс в 2–3 раза.
Пример расчёта: пружина из ст. 60С2А (σ-1 ≈ 600 МПа) при напряжении 300 МПа (50% от предела) и m = 10:
N = N0 × (σ-1/σa)m = 10⁶ × (600/300)¹⁰ ≈ 10⁹ циклов
* При напряжении 400 МПа ресурс снизится до ~10⁷ циклов.
Дополнительные меры для надёжности: предварительная «тренировка» — кратковременная работа на 110–120% от рабочей нагрузки для стабилизации характеристик; контроль резонанса — собственная частота пружины должна отличаться от частоты нагружения минимум на 20–30% для избежания резонансных колебаний.
Диаметр проволоки (d) напрямую влияет на усталостную прочность пружины: с уменьшением d растёт удельное напряжение в материале при той же нагрузке, но одновременно повышается качество поверхности и однородность структуры проволоки. Баланс этих факторов определяет оптимальный диаметр для заданных условий.
Эмпирическая зависимость: предел выносливости σ-1 снижается с ростом диаметра по степенному закону: σ-1(d) = σ0 × (d0/d)α, где σ0 — предел для эталонного диаметра d0, α ≈ 0,1–0,2 для пружинных сталей. На практике: пружина с d = 0,3 мм может иметь предел выносливости на 15–25% выше, чем аналог с d = 1,0 мм из того же материала.
| Диаметр проволоки |
Относительный предел выносливости |
Особенности | Рекомендуемое применение |
|---|---|---|---|
| 0,2–0,4 мм | +20–30% | Высокая однородность, но чувствительность к дефектам поверхности |
Микроэлектроника, медицинские приборы |
| 0,5–1,0 мм | Базовый уровень | Оптимальный баланс прочности и технологичности | Автоматика, бытовая техника, общее машиностроение |
| 1,5–3,0 мм | −10–15% | Требуется дробеструйное упрочнение для компенсации | Промышленное оборудование, автомобильные узлы |
| >3,0 мм | −20–30% | Необходима специальная термообработка и контроль | Крупные механизмы, силовые приводы |
Факторы, усиливающие влияние диаметра: качество поверхности — мелкие проволоки более чувствительны к царапинам и рискам; масштабный эффект — вероятность наличия дефектов в объёме материала растёт с увеличением d; остаточные напряжения — в тонкой проволоке они распределяются равномернее после термообработки.
Практический совет: для ответственных высокочастотных применений выбирайте минимально возможный диаметр, обеспечивающий требуемое усилие, и обязательно применяйте дробеструйную обработку. Это повысит ресурс на 30–50% без изменения конструкции узла.
Замена материала пружины требует комплексной оценки: изменения механических свойств, коррозионной стойкости, температурного диапазона и совместимости со средой. Простая замена «по размеру» без учёта свойств материала может привести к преждевременному отказу узла.
Ключевые параметры для сравнения материалов:
| Свойство | Ст. 65Г | 60С2А | 12Х18Н10Т | Влияние на работу |
|---|---|---|---|---|
| Предел упругости, МПа | 700–900 | 900–1100 | 500–700 | Определяет допустимое рабочее напряжение |
| Модуль сдвига, ГПа | 78,5 | 78,5 | 70,0 | Влияет на жёсткость (k ∝ G) |
| Температурный диапазон, °C | −40…+120 | −60…+200 | −200…+300 | Определяет применимость в экстремальных условиях |
| Коррозионная стойкость | Низкая (требует покрытия) | Средняя | Высокая | Критично для влажных и агрессивных сред |
| Усталостная прочность | Базовая | Повышенная | Средняя | Влияет на ресурс при циклических нагрузках |
Алгоритм замены:
- Сравните пределы упругости: если новый материал имеет меньший предел, уменьшите рабочее напряжение или увеличьте диаметр проволоки;
- Пересчитайте жёсткость: при замене на материал с другим модулем сдвига (G) скорректируйте геометрию:
knew = kold × (Gnew/Gold); - Оцените температурную совместимость: убедитесь, что материал сохраняет свойства в рабочем диапазоне температур;
- Проверьте коррозионную стойкость: для влажных сред предпочтительна нержавеющая сталь или углеродистая с защитным покрытием;
- Согласуйте термообработку: разные материалы требуют разных режимов отпуска для стабилизации характеристик.
Удачная замена: ст. 65Г → 60С2А при тех же размерах.
Результат: повышение предела упругости на 20–25%, увеличение ресурса при циклических нагрузках, сохранение жёсткости (одинаковый модуль G).
Требует пересчёта: ст. 65Г → 12Х18Н10Т.
Особенности: снижение модуля сдвига на 11% уменьшит жёсткость, меньший предел упругости потребует увеличения d или снижения нагрузки. Компенсируется высокой коррозионной стойкостью.
Для пружин маленького диаметра замена материала особенно критична из-за высоких удельных напряжений. Рекомендация: при изменении материала пересчитайте все параметры (жёсткость, усилие, ресурс) и согласуйте изменения с конструктором узла. При заказе указывайте не только размеры, но и требуемые механические свойства — это поможет подобрать оптимальный аналог.
