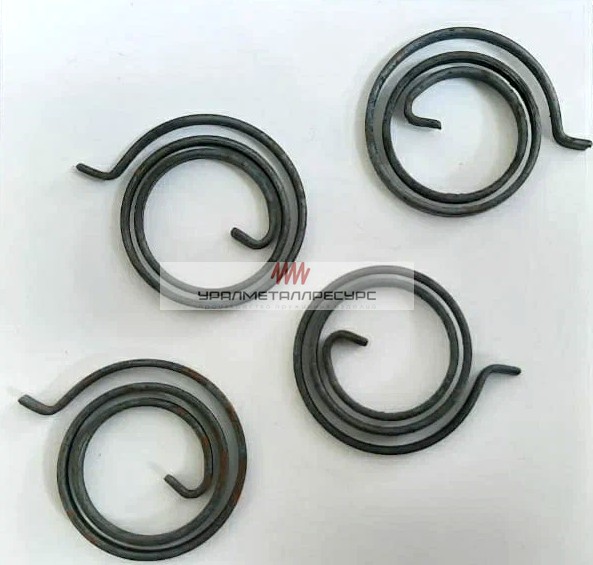

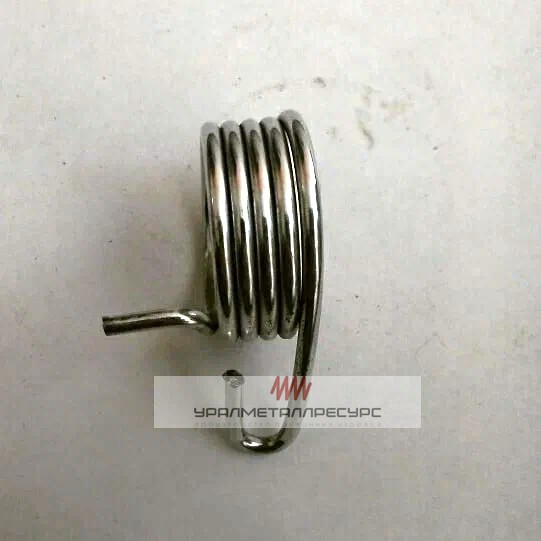

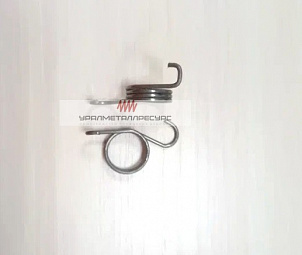

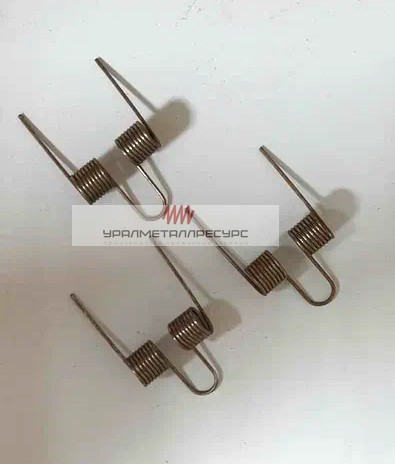

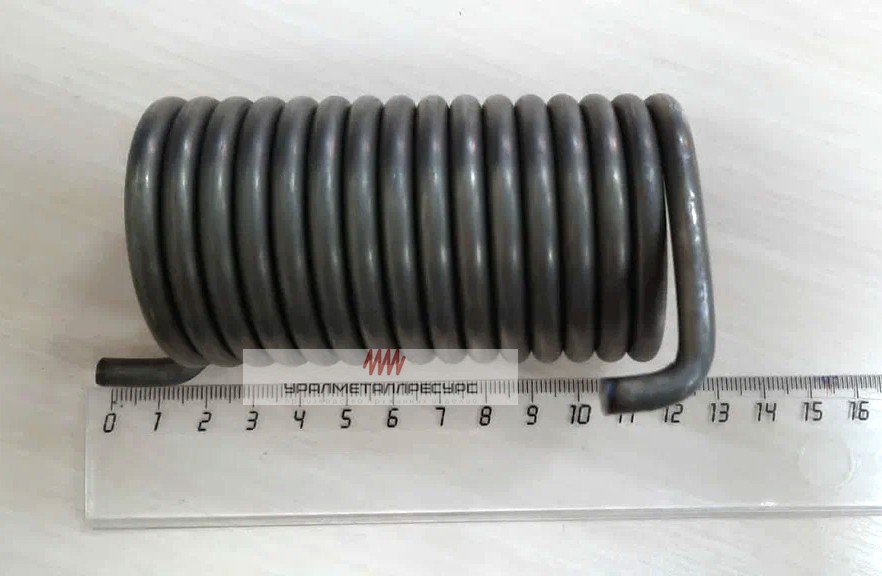

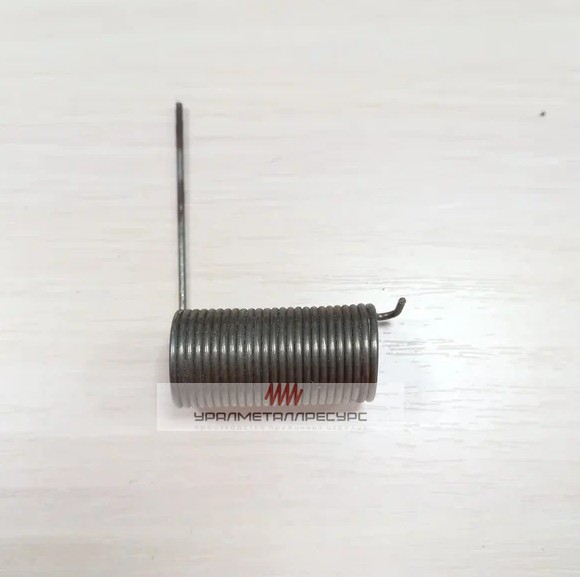

Пружина кручения
Пружины кручения — незаменимые компоненты в механизмах самого разного назначения: от дверных доводчиков и замков до промышленных приводов и медицинских устройств. Везде, где требуется точное возвратное усилие или стабильный крутящий момент, они работают безотказно.
УралМеталлРесурс располагает более 500 типоразмерами пружин кручения. В производстве пружинах применены сертифицированные материалы и проведен контроль качества на всех этапах — от расчёта до упаковки. Каждое изделие сочетает точность, надёжность и продуманную инженерную основу.
Готовые решения вы найдёте в каталоге. Если нужна нестандартная пружина — укажите параметры в онлайн-калькуляторе.
Свяжитесь с нами сегодня — подберём решение, которое сэкономит ваше время, бюджет и повысит надёжность механизма.
Что такое пружина кручения?
Пружины кручения: каталог
Как работает пружина кручения?
Работа пружины кручения основана на законе Гука: момент силы прямо пропорционален углу закручивания. Если пружина создаёт 1 Н·мм при повороте на 10°, то при 20° момент составит уже 2 Н·мм.
Формула момента: M = F × A, где:
- F — усилие, приложенное к концу пружины;
- A — плечо (расстояние от оси до точки приложения).
Чем дальше от оси приложена сила — тем больше крутящий момент. Это важно учитывать при проектировании механизма, особенно если требуется точная настройка усилия возврата.
Неправильный выбор точки приложения может привести к перегрузке, деформации или преждевременному выходу из строя. Поэтому даже небольшие изменения в конструкции требуют перерасчёта параметров пружины.

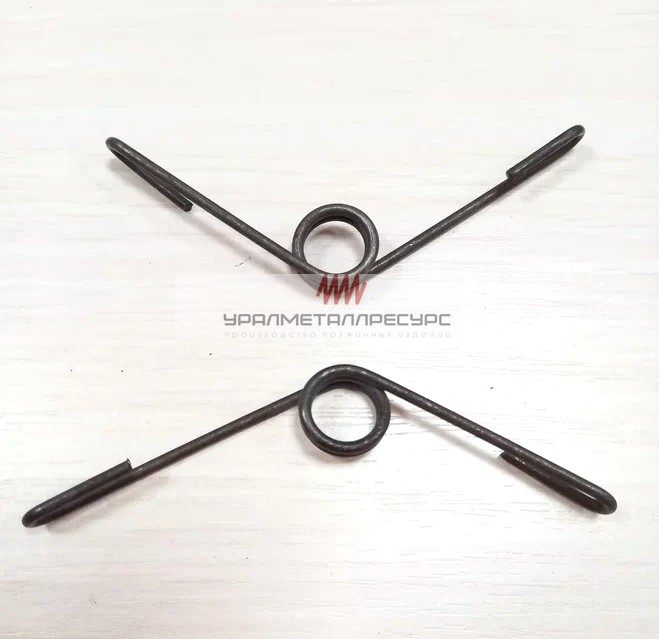

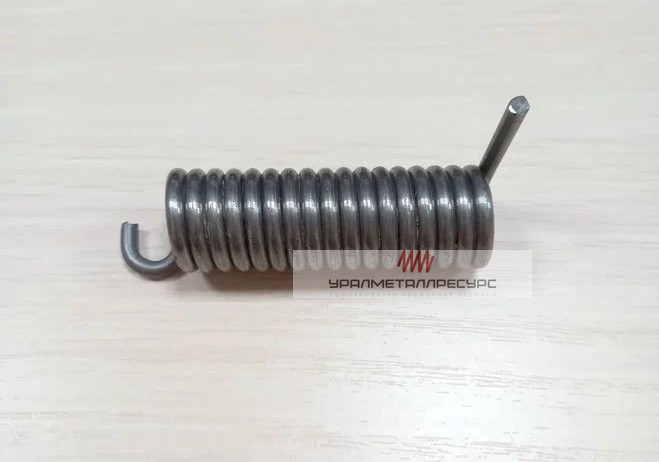

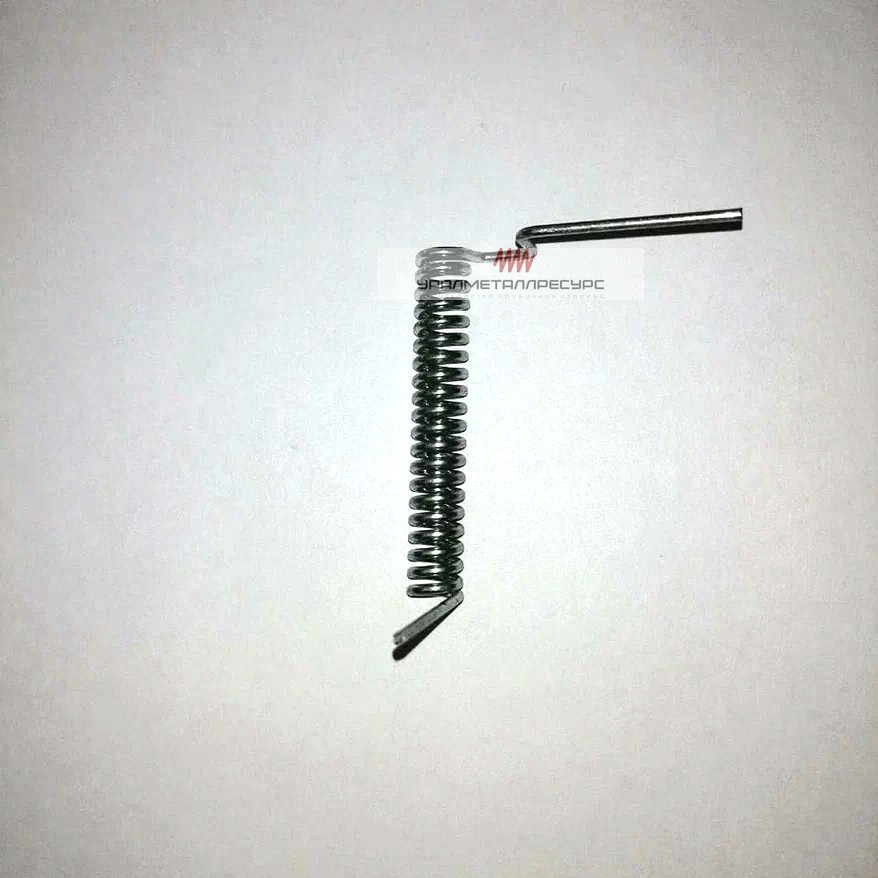

Виды пружин кручения: выбор концов
Пружина с усиками передает крутящий момент и обеспечивает крепление. От её формы зависит надёжность всего механизма.
При проектировании важно учитывать угол загиба, длину плеча и термообработку — иначе возможна деформация уже на первых циклах. Например, если угол загиба отличается от расчётного даже на 5°, это может вызвать перекос и быстрый износ.
Мы рекомендуем согласовывать форму концов на этапе технического задания — это сэкономит время и деньги на доработках.
Технические характеристики типов концов
Выбор типа конца пружины кручения зависит от требований к точности фиксации, условий эксплуатации и конструктивных особенностей механизма.
| Тип конца | Описание и применение | Технические характеристики | Как выбрать | Фото |
|---|---|---|---|---|
|

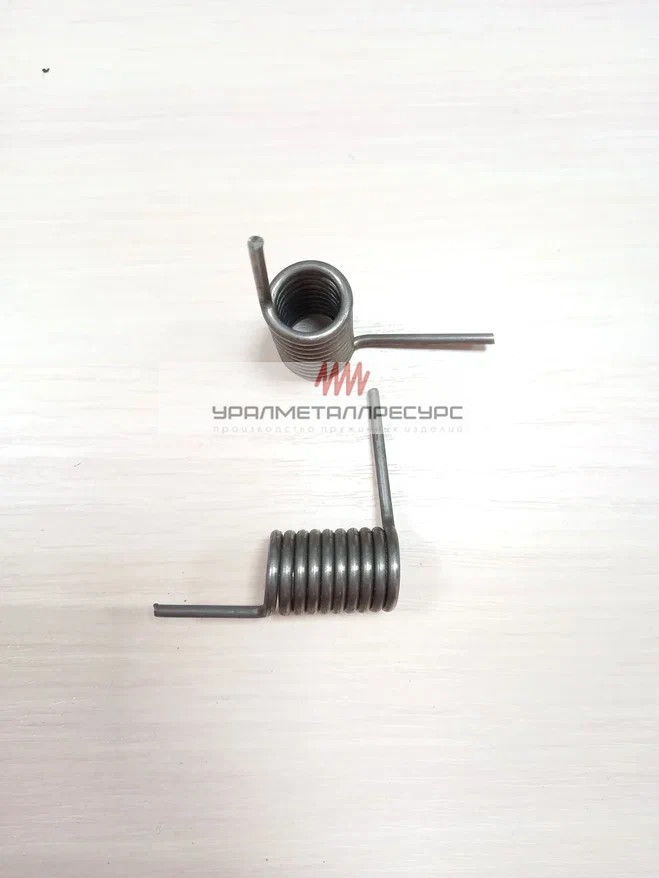

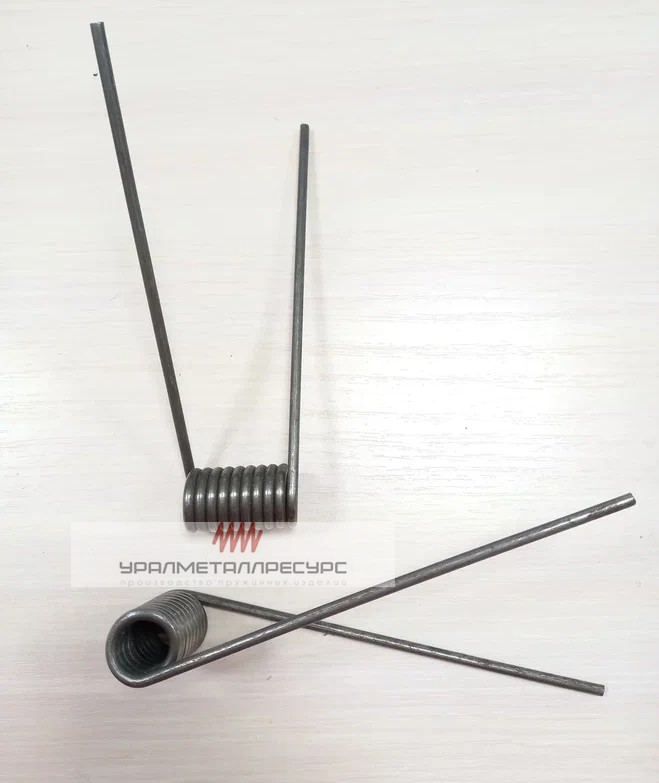

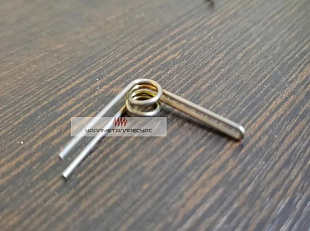

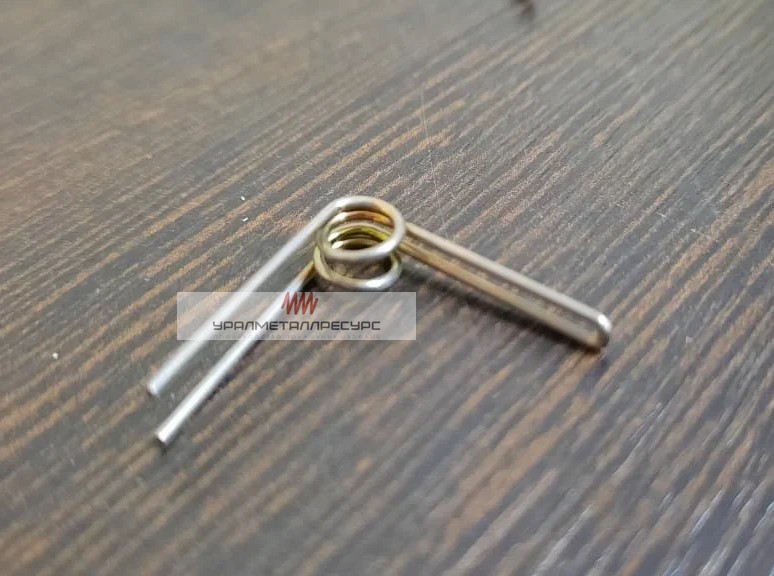

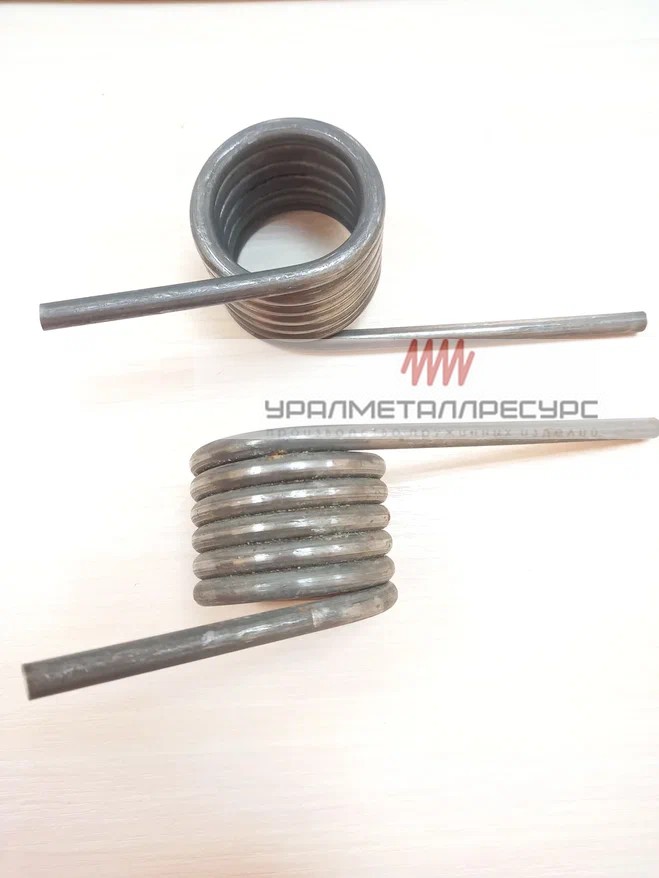

Прямые концы
Базовый тип |
Прямые концы (часто называемые «усиками») — самый простой и распространённый вариант. Используются в механизмах с низкими требованиями к точности и фиксации. |
|
Выбирайте если:✓ Низкие требования к точности ✓ Простая конструкция крепления ✓ Ограниченный бюджет ✓ Крупная серия |
|
|

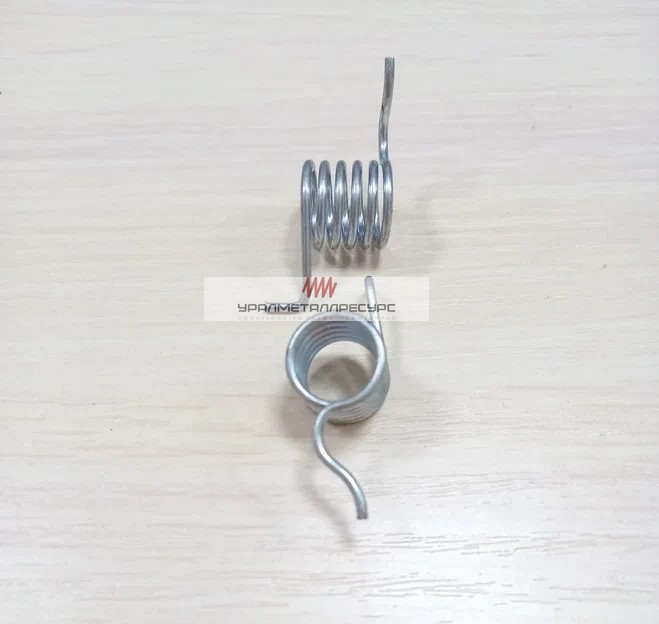

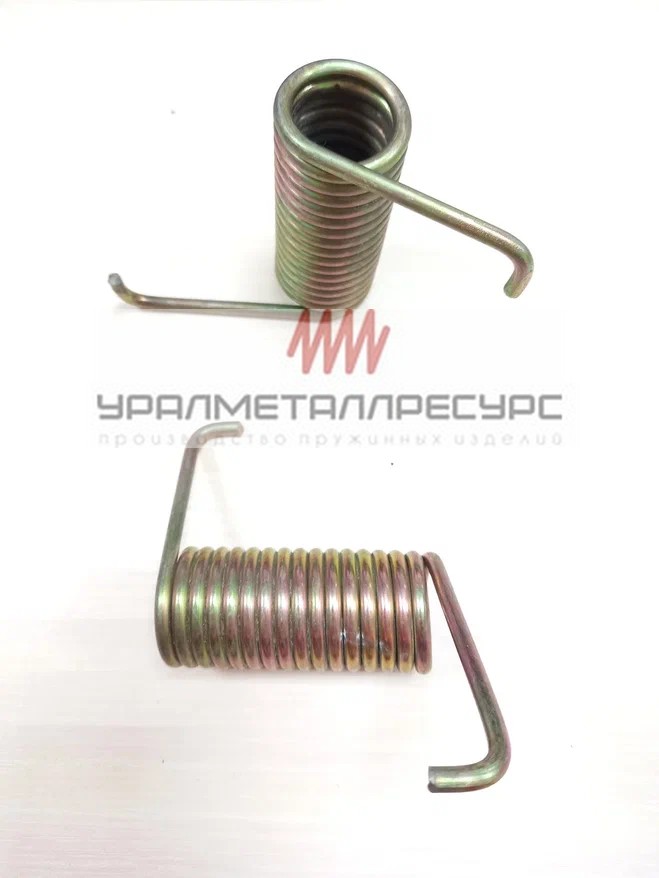

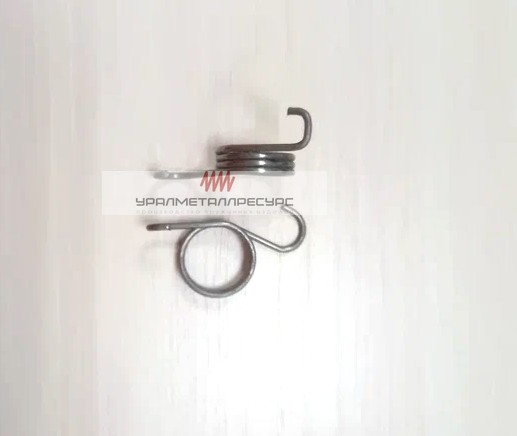

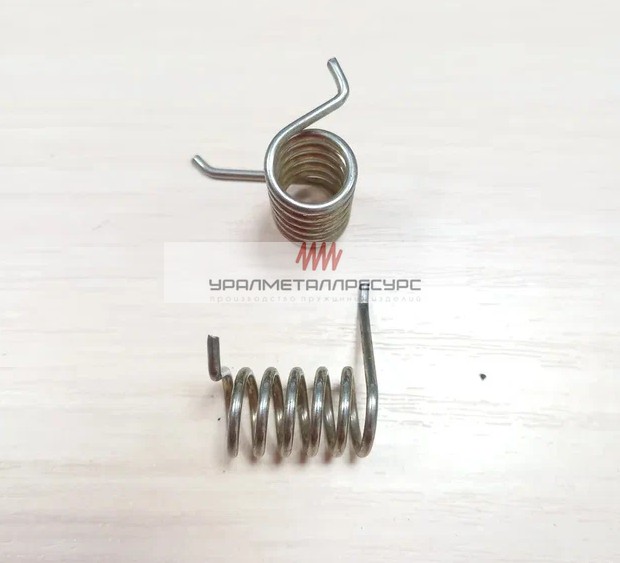

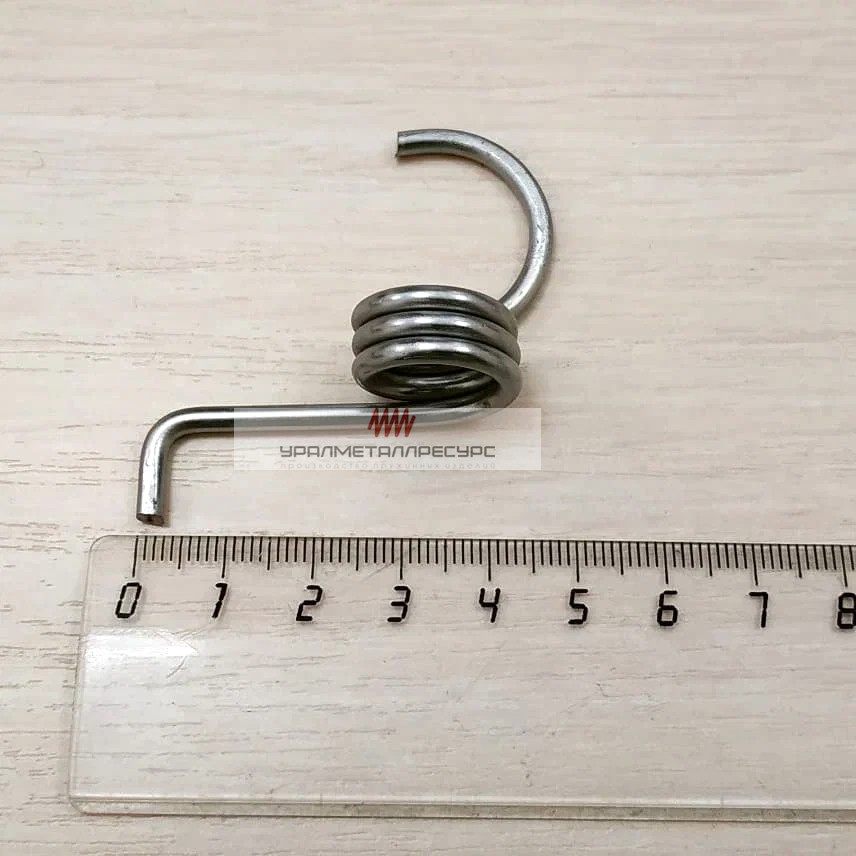

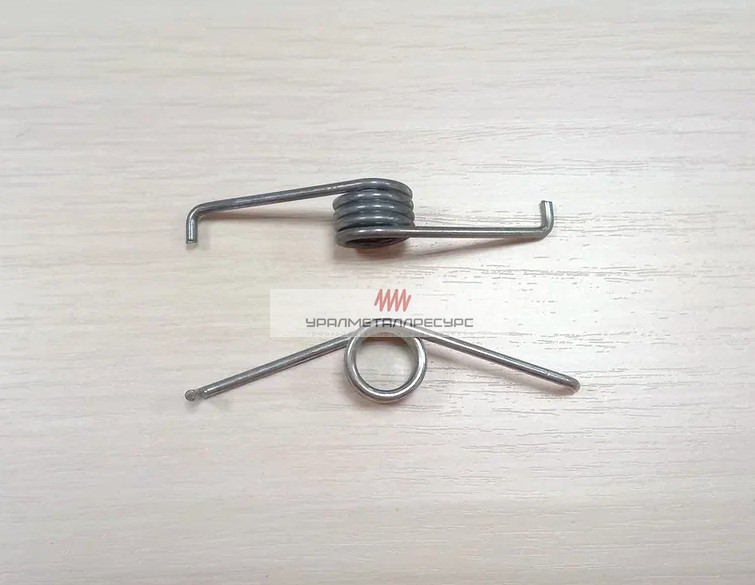

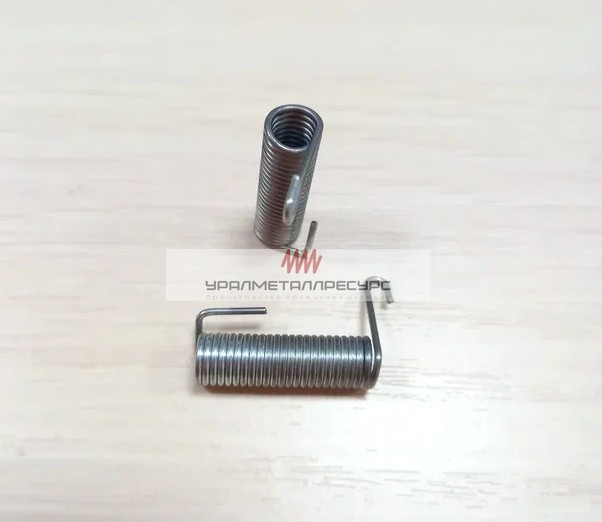

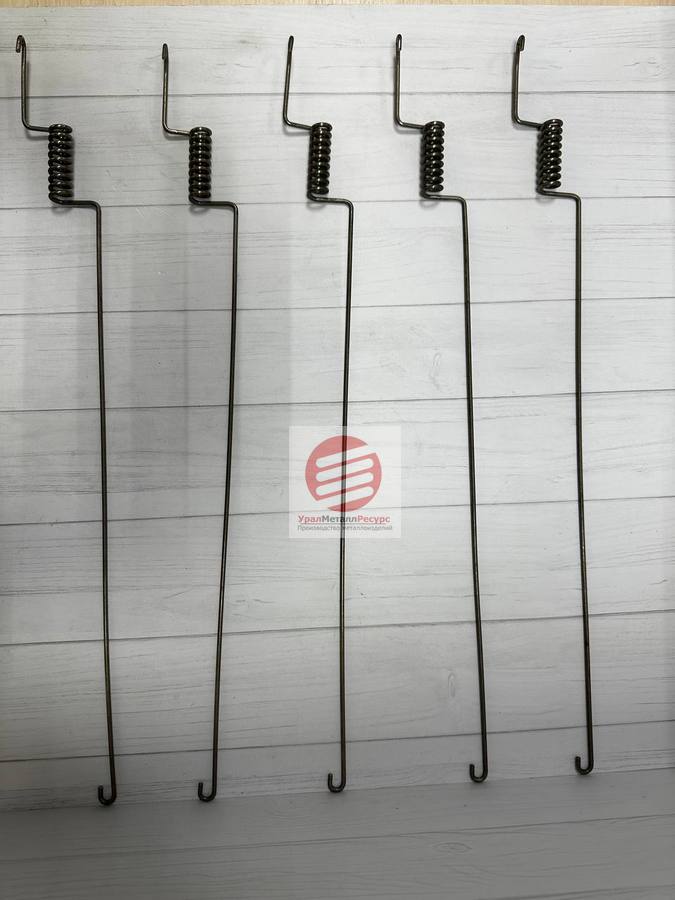

Загнутые концы
Универсальный |

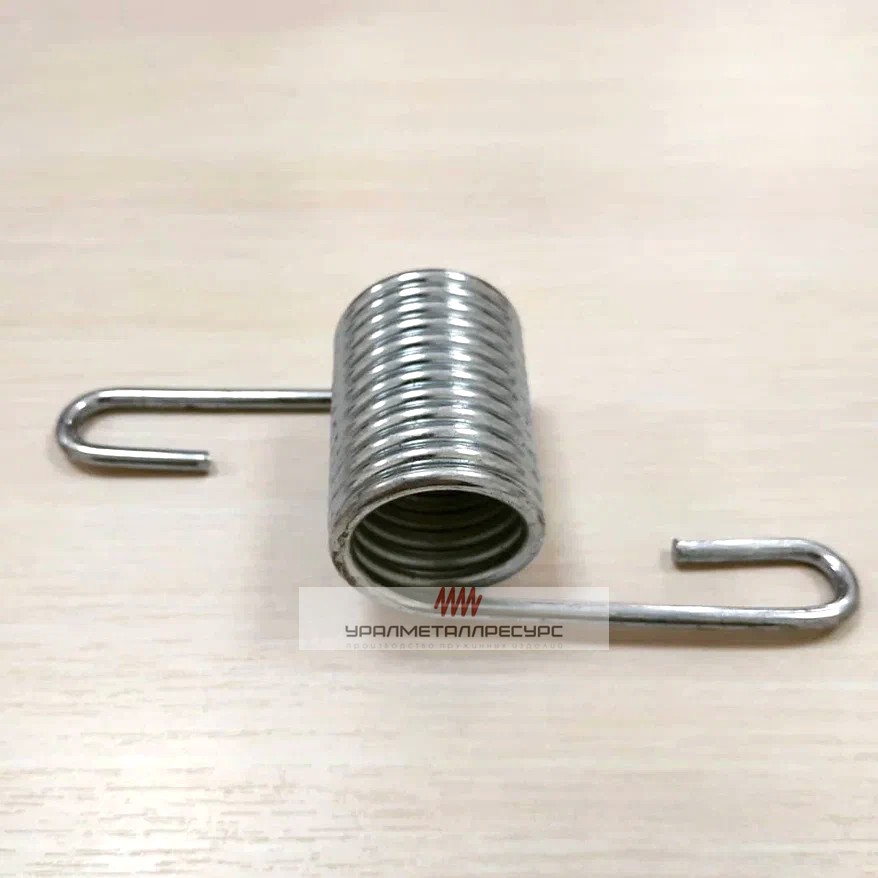

Загнутые концы обеспечивают надёжную фиксацию в пазах, отверстиях или специальных крепёжных элементах механизма. Угол загиба подбирается под конструкцию. |
|
Выбирайте если:✓ Нужна надёжная фиксация ✓ Есть пазы или отверстия ✓ Средние нагрузки ✓ Важно исключить смещение |
|
|
Фиксированные концы
Прецизионный |
Фиксированные (или «жёсткие») концы полностью интегрированы в конструкцию пружины и не допускают никакого люфта. Часто изготавливаются на заказ. |
|
Выбирайте если:✓ Нулевой люфт критичен ✓ Высокая цикличность работы ✓ Прецизионное оборудование ✓ Максимальная надёжность |
|

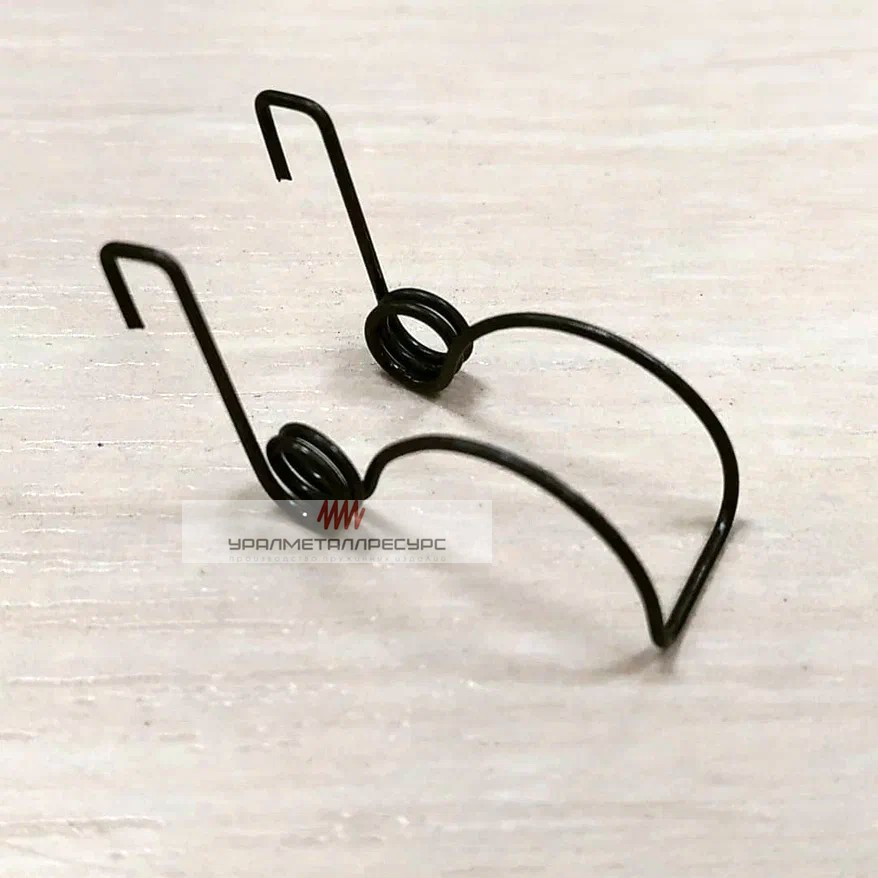

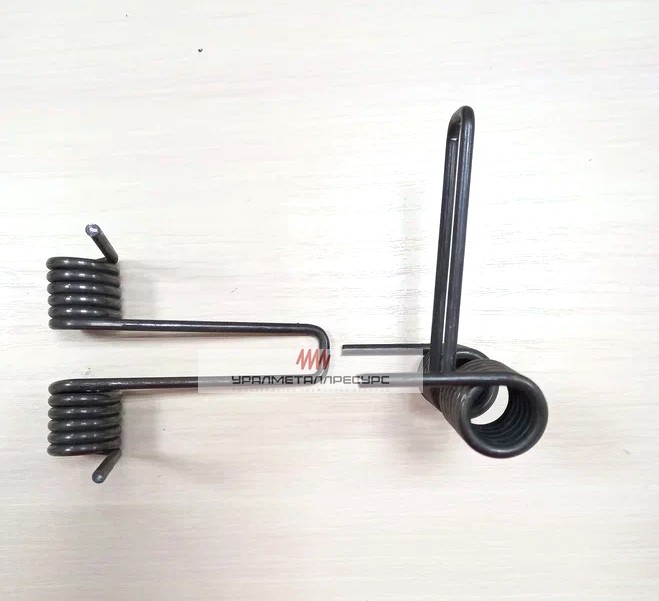

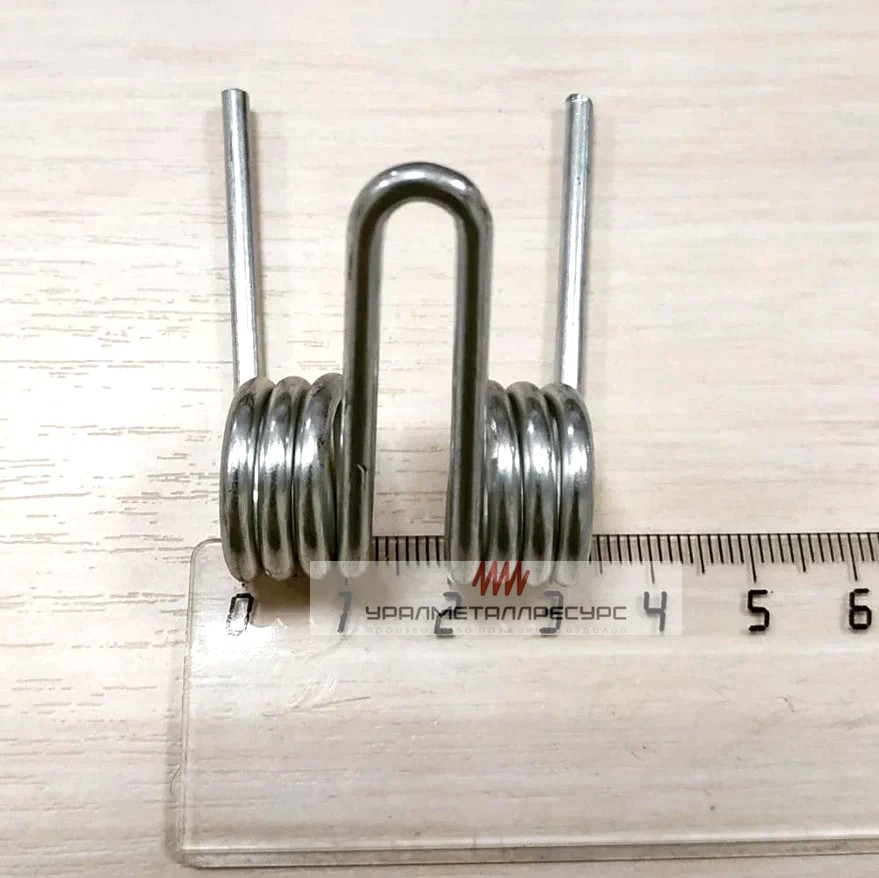

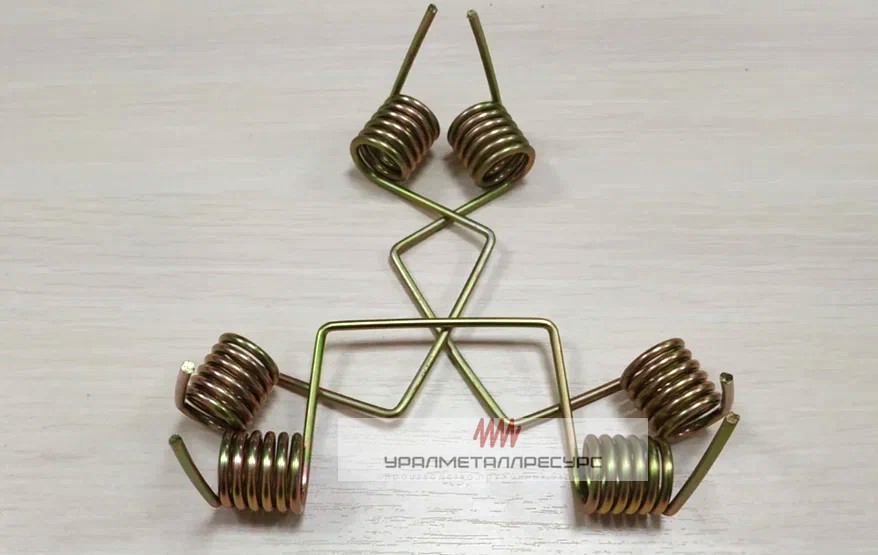

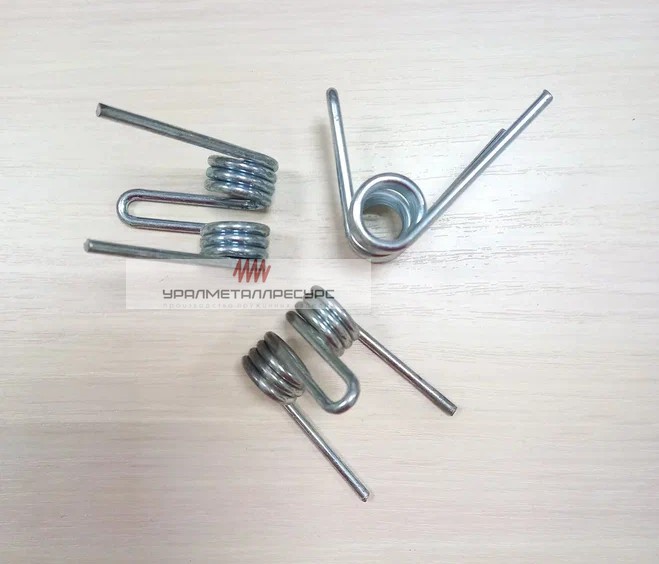

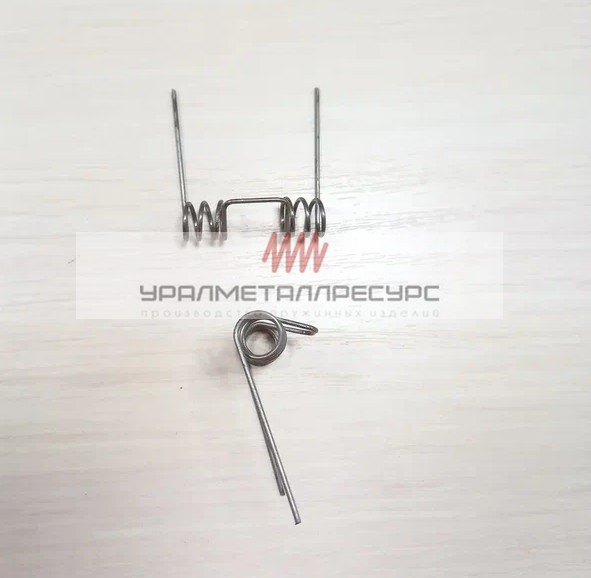

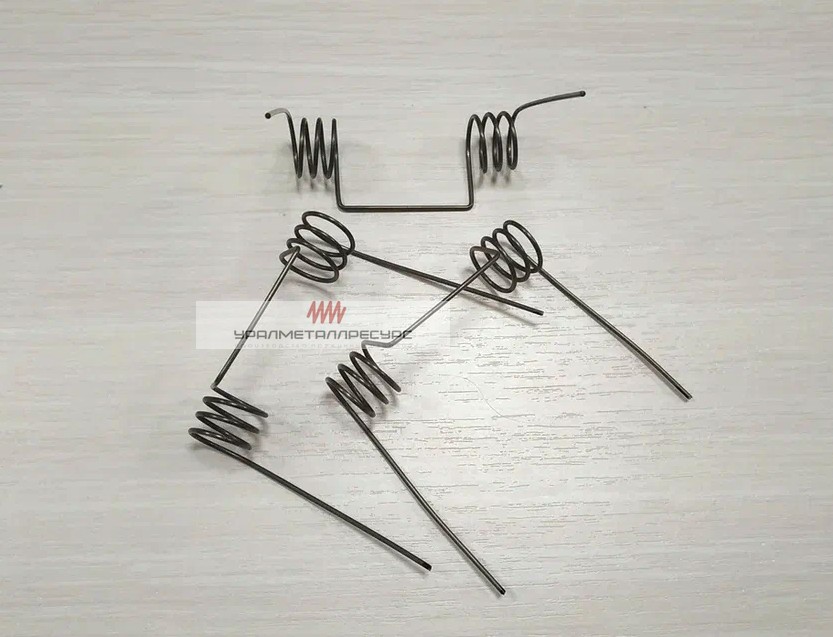

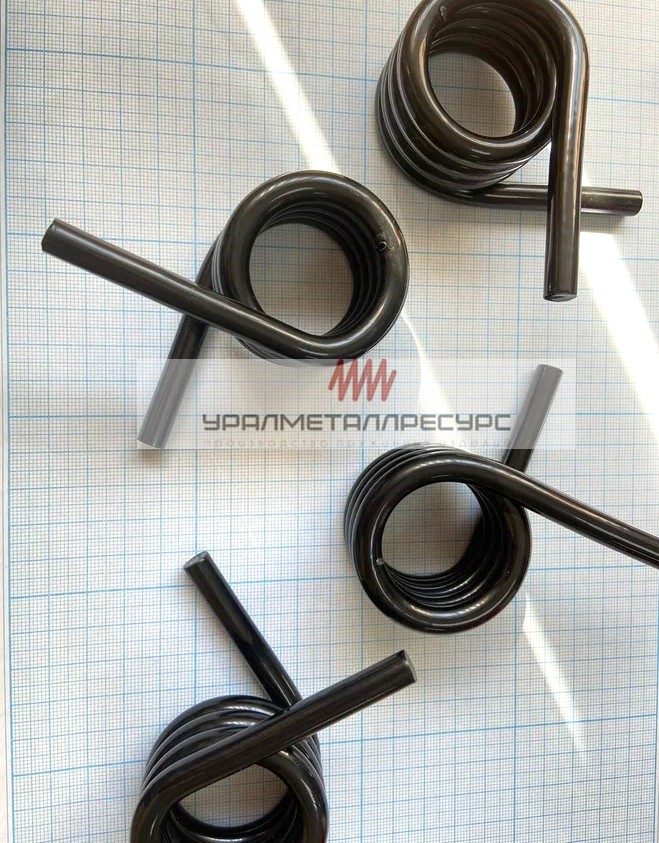

Двойная пружина кручения: когда нужна симметрия и мощность
Двойная пружина кручения состоит из двух наборов витков, навитых в противоположных направлениях. Это позволяет создавать одинаковый крутящий момент как при закручивании, так и при раскручивании.
Где востребованы двойные пружины кручения
- Высокий крутящий момент при малых габаритах;
- Точность возвратного движения;
- Долговечность в условиях циклических нагрузок.
Нагрузка и ресурс пружин кручения
Допустимая нагрузка зависит от диаметра проволоки, геометрии и материала. Но даже правильно подобранная пружина быстро выходит из строя при неправильной эксплуатации.
| Уровень нагрузки | Ожидаемый ресурс |
|---|---|
| 100% от максимума | ~10 000 циклов |
| 80% от максимума | 200 000–400 000 циклов |
| 70% от максимума | Практически неограниченный срок службы |
Срок службы сокращают:
- коррозия (особенно без защитного покрытия);
- перегрузки и ударные воздействия;
- неправильный монтаж (перекос, чрезмерное сжатие);
- высокая частота циклов без смазки.
Для агрессивных сред рекомендуется использовать нержавеющую сталь или наносить цинковое покрытие. В условиях повышенной влажности или химического воздействия даже качественная сталь 65Г может начать разрушаться уже через несколько месяцев.

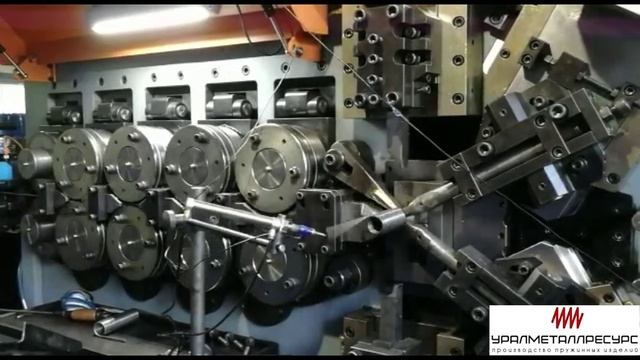

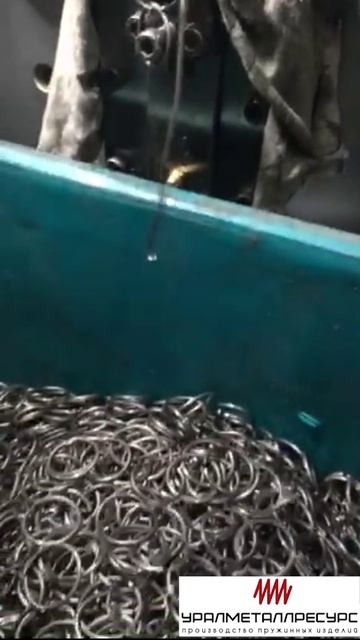

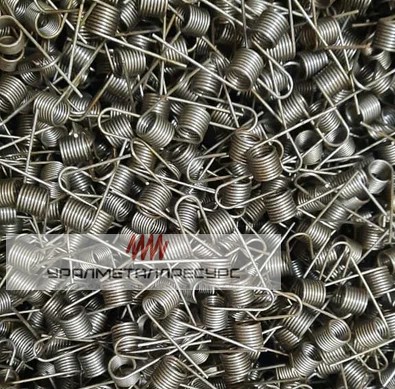

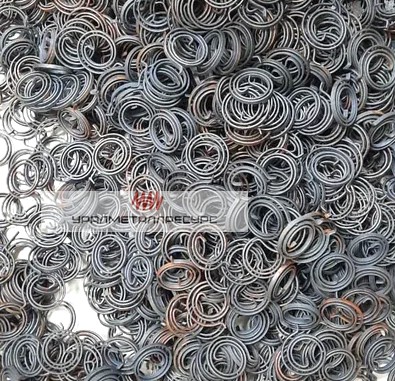

Производство пружин кручения
Производят пружины по ГОСТ и индивидуальным чертежам. Используем автоматизированное оборудование и строгий контроль качества на всех этапах. В данных видео показан подробный, поэтапный период производства пружин, работающих на кручение.
Дополнительные технические параметры
Материалы и покрытия
| Пружинная сталь 65Г | Стандартный материал для большинства применений |
| Нержавеющая сталь 12Х18Н10Т | Для агрессивных сред и пищевой промышленности |
| Цинкование | Защита от коррозии, толщина покрытия 6-12 мкм |
| Фосфатирование | Для последующей окраски, улучшает адгезию |
| Порошковая окраска | Декоративное покрытие, цветовая маркировка |
Стандарты и допуски
| ГОСТ 13764-86 | Пружины кручения, общие технические условия |
| DIN 2089-2 | Европейский стандарт для пружин кручения |
| Допуск на диаметр проволоки | ±0.05 мм для d ≤ 3 мм, ±0.10 мм для d > 3 мм |
| Допуск на угол поворота | ±5° для прямых, ±2° для загнутых, ±0.5° для фиксированных |
| Температурный диапазон | От -40°C до +120°C (стандарт), до +200°C (специальные) |
Пружины кручения: ГОСТ
Продукция изготавливается в соответствии с действующими стандартами. Это гарантирует совместимость, надёжность и долговечность.
| ГОСТ | Описание |
|---|---|
| ГОСТ 18751-80 | Конструкция и размеры пружин кручения к упорам |
| ГОСТ 13764-86 | Пружины для работы от –60°C до +120°C в неагрессивных средах |
| ГОСТ 16118-70 | Винтовые цилиндрические пружины из круглой проволоки |
| ГОСТ 18824-80 | Детали и сборочные единицы штампов листового типа |
Если ваш проект требует нестандартных решений — мы поможем разработать точное техническое задание.
Как заказать пружины скручивания?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Частые вопросы о пружинах кручения
Да, мы изготавливаем пружины кручения строго по вашим чертежам или техническим требованиям. Для расчёта и производства нам достаточно указать следующие параметры:
- диаметр проволоки (например, 1,2 мм);
- внутренний и наружный диаметр пружины;
- количество активных и полных витков;
- тип и угол загиба концов (усиков): 90°, 135°, 180° и т.д.;
- требуемый крутящий момент при заданном угле поворота;
- материал (сталь 65Г, 60С2А, нержавейка 12Х18Н10Т и др.);
- условия эксплуатации: температура, влажность, агрессивная среда.
Если у вас нет готового чертежа, но есть образец или описание задачи — наши инженеры помогут составить техническое задание и предложат оптимальное решение. Мы также можем изготовить опытный образец для тестирования перед запуском серийного производства.
Стандартный срок изготовления составляет от 5 до 10 рабочих дней для партий до 1 000 штук. Для срочных заказов возможна экспресс-производство за 2–3 дня, но это зависит от сложности геометрии, наличия материала на складе и текущей загрузки оборудования.
Факторы, влияющие на сроки:
- Нестандартные размеры — требуют дополнительной настройки станков;
- Специальные материалы (например, нержавеющая сталь) — могут быть не в наличии и требовать закупки;
- Термообработка и покрытие — добавляют 1–2 дня к циклу;
- Крупные партии (от 5 000 шт.) — изготавливаются поэтапно с контролем качества на каждом этапе.
При подтверждении заказа мы фиксируем срок в договоре и соблюдаем его в 98% случаев. Для постоянных клиентов действует приоритетная очередь.
Основные материалы для пружин кручения подбираются исходя из условий эксплуатации и требований к прочности, коррозионной стойкости и усталостной долговечности:
- Сталь 65Г — наиболее распространённый вариант для стандартных условий (температура от –40°C до +120°C, сухая среда). Обладает высокой упругостью после термообработки.
- Сталь 60С2А — легированная пружинная сталь с повышенной выносливостью. Используется в механизмах с высокой цикличностью (более 100 000 циклов).
- Нержавеющая сталь 12Х18Н10Т — применяется в агрессивных средах: химическая промышленность, медицинское оборудование, пищевое производство. Устойчива к коррозии и высоким температурам (до +300°C).
- Бронза и бериллиевая медь — для взрывоопасных зон (не искрят) и электропроводящих элементов.
Все материалы сертифицированы и соответствуют ГОСТ. При необходимости предоставляем паспорта качества и протоколы химического анализа.
Нет, минимальный заказ — 1 штука. Мы изготавливаем как единичные образцы для прототипирования, так и крупные партии до 100 000+ изделий.
Для малых партий (до 100 шт.) действует единый расчёт стоимости без коэффициентов за объём. Это особенно удобно для:
- инженерных бюро и КБ при разработке новых механизмов;
- ремонтных служб, которым нужна замена вышедшей из строя пружины;
- стартапов и производителей уникального оборудования.
Цена на единицу снижается при увеличении объёма, но даже при заказе одной пружины вы получаете полный цикл: расчёт, навивку, термообработку, контроль и упаковку.
Да, мы поставляем пружины кручения в страны СНГ (Казахстан, Беларусь, Узбекистан), а также в Европу (Германия, Польша, Литва) и на Ближний Восток.
Для экспорта мы обеспечиваем:
- международную упаковку (влагозащитная плёнка, картонные короба, деревянные ящики при необходимости);
- паспорта качества на русском и английском языках;
- сертификаты соответствия (при запросе);
- маркировку партии с QR-кодом для отслеживания;
- поддержку логистики: работаем с основными перевозчиками (DHL, CDEK, ЖД контейнеры).
Многие зарубежные клиенты выбирают нас благодаря соотношению «цена–качество» и возможности гибкой настройки под их стандарты (ISO, DIN, ANSI), даже если изначально изделие разрабатывалось под ГОСТ.
Качество проверяется на трёх уровнях: геометрия, механические свойства и долговечность.
1. Геометрический контроль: измеряем диаметр проволоки, наружный/внутренний диаметр, длину, угол загиба концов — с помощью штангенциркулей, микрометров и проекторов.
2. Механические испытания: на специальных стендах проверяем крутящий момент при заданном угле поворота. Отклонение не должно превышать ±5% от расчётного значения.
3. Усталостные тесты: образцы проходят циклические нагрузки (от 10 000 до 500 000 циклов) для подтверждения ресурса.
По запросу мы предоставляем:
- протоколы испытаний;
- фотоотчёты;
- образцы для независимой лаборатории.
Все партии проходят 100%-ный входной и выходной контроль. Бракуется менее 0,3% продукции.
Эти типы пружин принципиально различаются по способу нагружения и конструкции:
- Пружина, работающая на кручение вокруг своей оси,передает усилие через концевые элементы (усики), и затем создаёт крутящий момент. Применяется в механизмах с вращательным движением (доводчики, замки, педали).
- Пружина растяжения удлиняется под действием осевой силы и возвращает детали в исходное положение за счёт осевого усилия. Имеет крючки на концах и используется в подвесках, весах, тросовых системах.
Нельзя взаимозаменять эти типы — это приведёт к быстрому разрушению. Например, попытка использовать пружину растяжения вместо кручения вызовет излом усики уже на первых циклах из-за неправильного распределения напряжений.
При проектировании важно чётко определять тип нагрузки: вращательная → кручение, линейная → растяжение/сжатие.
Да, термообработка обязательна для всех пружин кручения, работающих под нагрузкой. Без неё изделие быстро теряет упругость и деформируется.
Процесс включает два этапа:
- Закалка — нагрев до 800–880°C с последующим быстрым охлаждением в масле или воде. Повышает твёрдость и прочность.
- Отпуск — повторный нагрев до 300–450°C и медленное охлаждение. Снимает внутренние напряжения, восстанавливает пластичность и предотвращает хрупкость.
Без отпуска пружина может треснуть при первом же закручивании. Без закалки — «сесть» и не вернуться в исходное положение.
Мы выполняем термообработку на индукционных печах с точным контролем температуры и времени. Все режимы соответствуют ГОСТ 13764-86 и техническим условиям на материал.
Да, мы предлагаем несколько видов защитных и декоративных покрытий:
- Цинкование — стандартное покрытие для защиты от коррозии в обычных условиях. Толщина 6–12 мкм.
- Хромирование — повышает износостойкость и придаёт блестящий вид. Используется в автомобильной и бытовой технике.
- Фосфатирование — создаёт матовую поверхность, улучшает адгезию смазки и защищает от ржавчины при хранении.
- Полимерное покрытие (порошковая краска) — для декоративных или электроизоляционных целей.
Перед нанесением покрытия проводится пескоструйная очистка для удаления окалины и масел. Это гарантирует равномерное сцепление и долговечность защиты.
Для пружин, работающих в солёной воде или кислотной среде, рекомендуем комбинировать нержавеющий материал с дополнительным покрытием.
Угол загиба концов (усиков) определяется конструкцией механизма, в котором будет установлена пружина. Неправильный выбор приведёт к перекосу, люфту или поломке.
Наиболее распространённые варианты:
- 90° — стандарт для большинства доводчиков и замков;
- 135° — используется в педалях и рычажных системах;
- 180° — когда усики должны быть параллельны друг другу (например, в зажимах);
- Индивидуальный угол — по чертежу заказчика (от 30° до 270°).
Важно учитывать не только угол, но и направление загиба (по часовой или против), а также радиус перехода — слишком острый изгиб снижает прочность.
Наши технологи бесплатно консультируют по выбору формы концов и могут смоделировать работу пружины в CAD-системе перед производством. Это позволяет избежать ошибок на этапе сборки.
