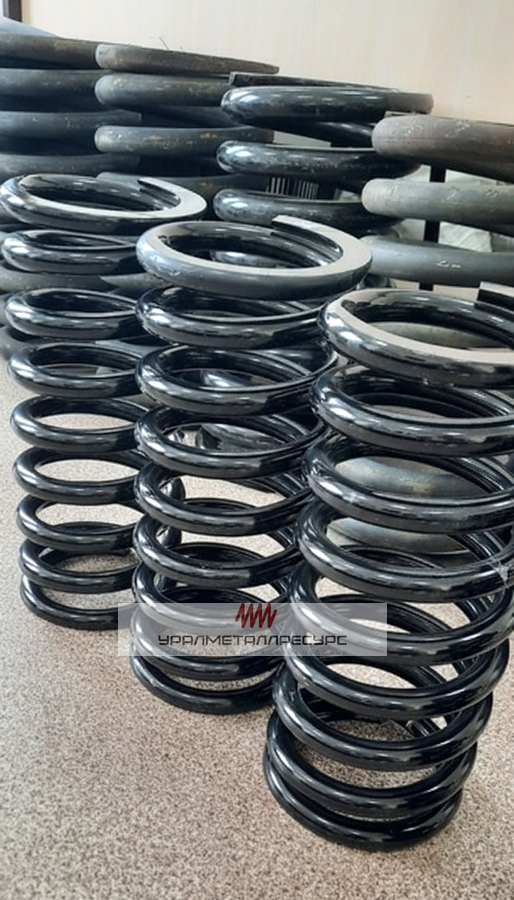

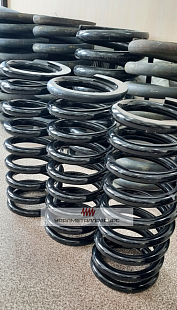

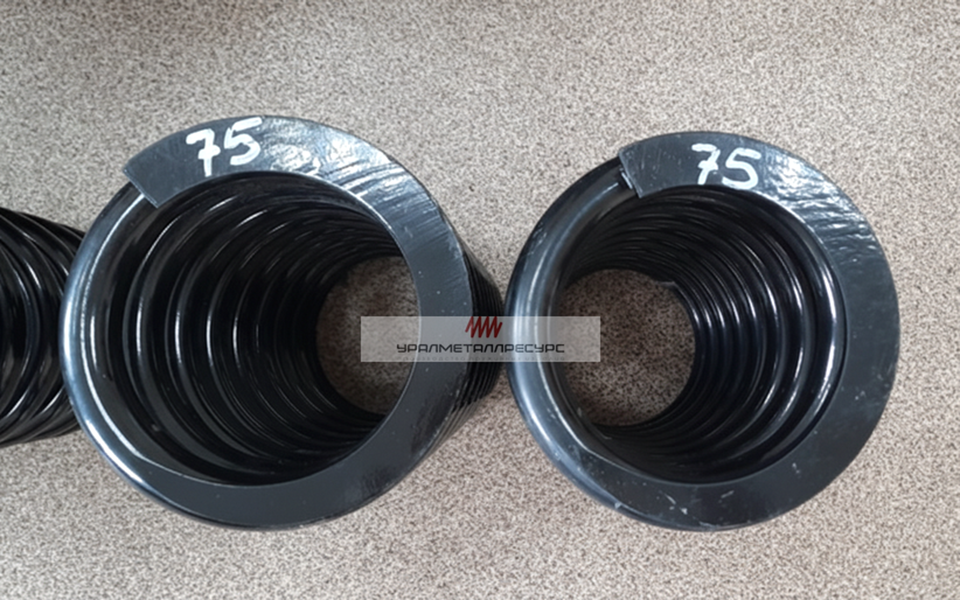

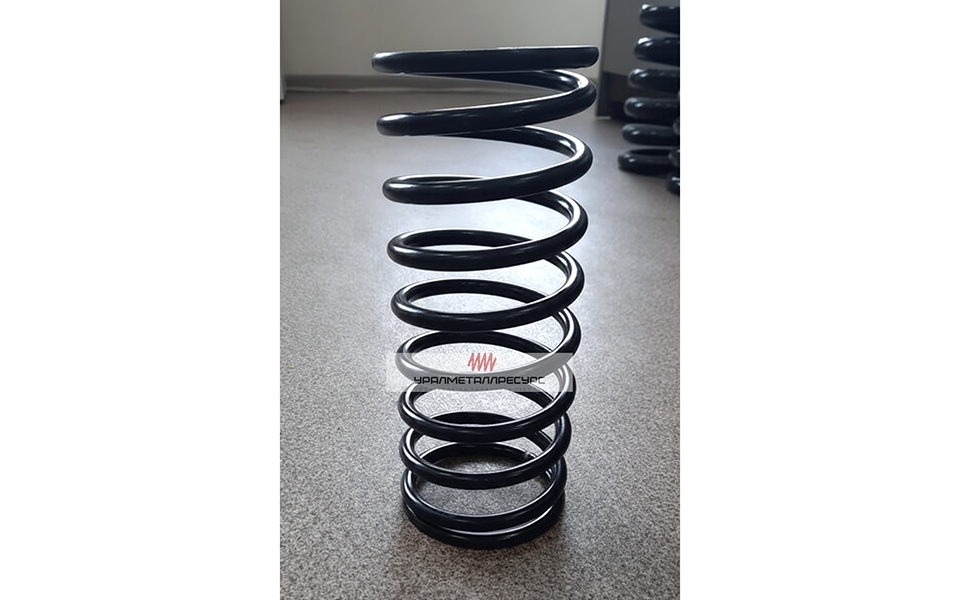

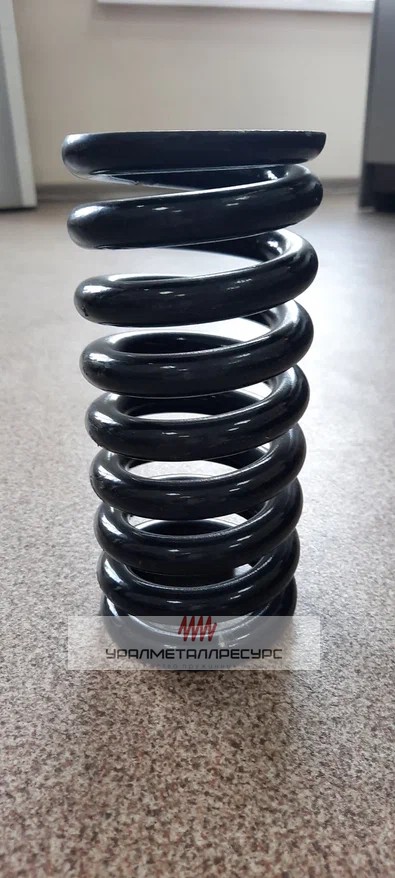

Пружина предохранительного клапана
Запрещено использовать поврежденные или изношенные пружины СППК.
Не применяйте изношенные или деформированные пружины, особенно в клапанах, подверженных вибрациям — невозможно точно определить количество циклов нагружения. При полном открытии клапана витки пружины не должны соприкасаться друг с другом.
Важно: установка пружин без подтвержденных расчетов для конкретной модели клапана строго запрещена. Это нарушает параметры срабатывания, вызывает нестабильность работы и создает угрозу аварийных ситуаций.

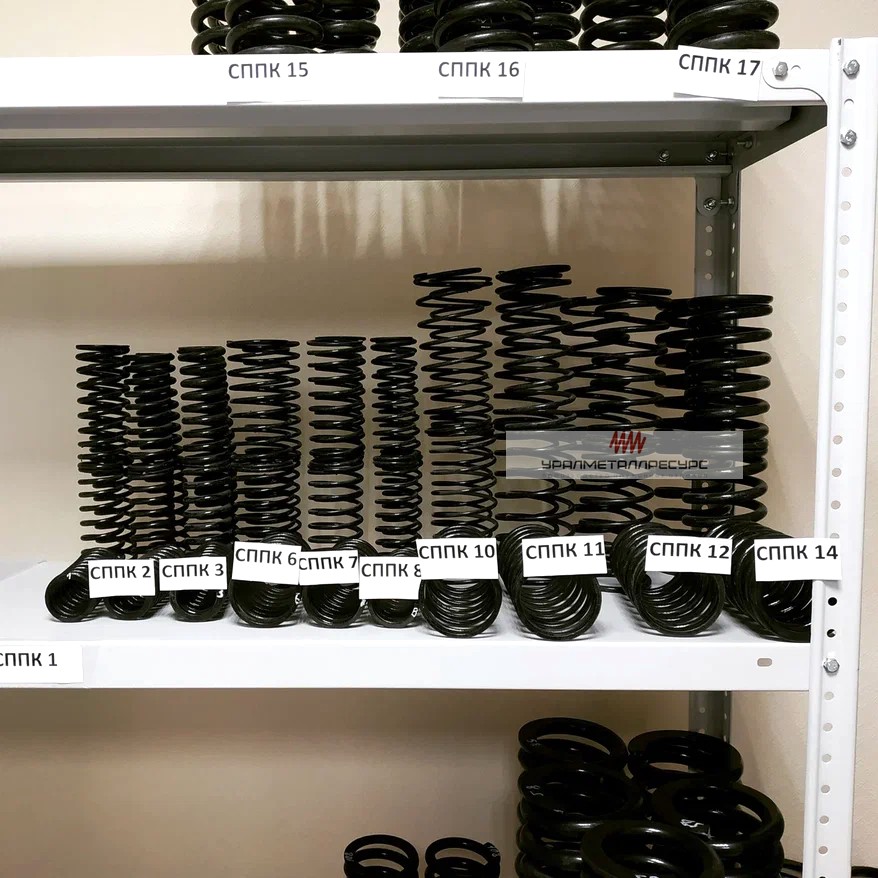

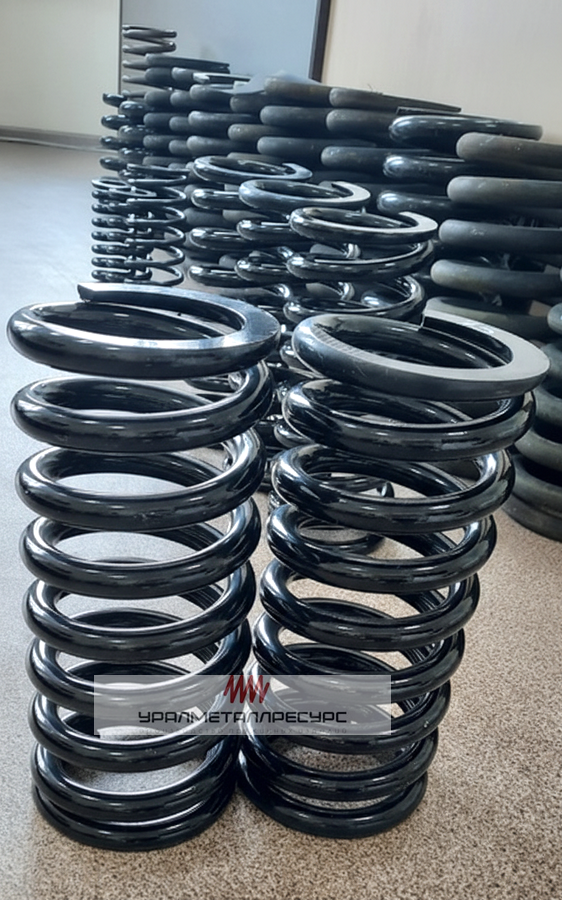

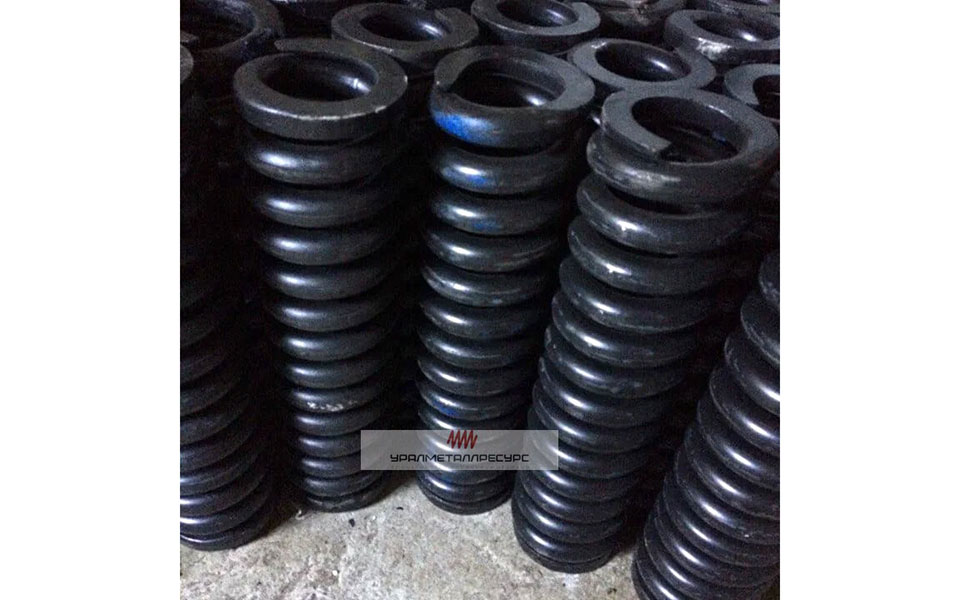

Складская программа: на складе УралМеталлРесурс всегда в наличии широкий ассортимент пружин СППК, что позволяет сократить сроки поставки от 3-5 рабочих дней.
Самостоятельный расчет: для проверки параметров пружин воспользуйтесь нашим онлайн расчетом пружин сжатия.
Что такое сбросные пружинные предохранительные клапаны?
Конструкция СППК
Основное определение
Сбросные пружинные предохранительные клапаны (СППК) — это устройства безопасности, которые автоматически сбрасывают избыточное давление в технологических системах при превышении установленных параметров.
Важно понимать разницу:
Предохранительные клапаны выталкивают газ или жидкость под избыточным давлением обратно на сторону низкого давления, а сбросные клапаны выпускают воздух/газ под избыточным давлением из системы.
Термины "предохранительные клапаны" и "сбросные клапаны" часто используются как взаимозаменяемые для обозначения устройств сброса давления. Оба типа клапанов обеспечивают сброс избыточного давления в технологической системе, но работают по-разному.
Сбросные и предохранительные клапаны предотвращают сбои в работе системы, изменяя рабочее поведение в сценарии избыточного давления. Это изменение рабочего режима защищает оборудование и персонал, регулируя давление.
Области применения
Предохранительные и сбросные клапаны широко используются во многих промышленных приложениях, в которых применяются котлы, сосуды и трубопроводы высокого давления. Основная функция этих устройств — предотвращение аварийных ситуаций, связанных с превышением давления, что может привести к разрушению оборудования и угрозе жизни персонала.
- Энергетика: паровые котлы, турбины, теплообменники
- Химическая промышленность: реакторы, емкости под давлением
- Нефтегазовая отрасль: трубопроводы, резервуары хранения
- Коммунальное хозяйство: тепловые пункты, системы водоснабжения
Ассортимент сбросных пружинных предохранительных клапанов
Предназначение сбросных пружинных предохранительных клапанов
Рабочий механизм
Принцип действия
Предохранительные клапаны сбрасывают избыточное давление, поскольку они открываются немедленно и полностью, чтобы предотвратить состояние избыточного давления. Уставка устанавливается на 3% выше предела рабочего давления, и они подразделяются на широкий спектр подтипов в зависимости от их использования и конструкции для различных процессов.
Клапанные пружины применяются в разных устройствах, механизмах, которые используются для городских магистралей, обеспечивающих им высокую степень безопасности. В частности, элементы используются в трубопроводах, в резервуарах, которые выбрасывают различные вещества в трубопровод или в атмосферу.
Эксплуатационные условия
Основная задача предохранительного клапана – обеспечение защиты системы от резких изменений показателей давления. Данный элемент эксплуатируется в различных условиях, поэтому должен обладать морозостойкостью и устойчивостью к перепадам температур.
Безопасность

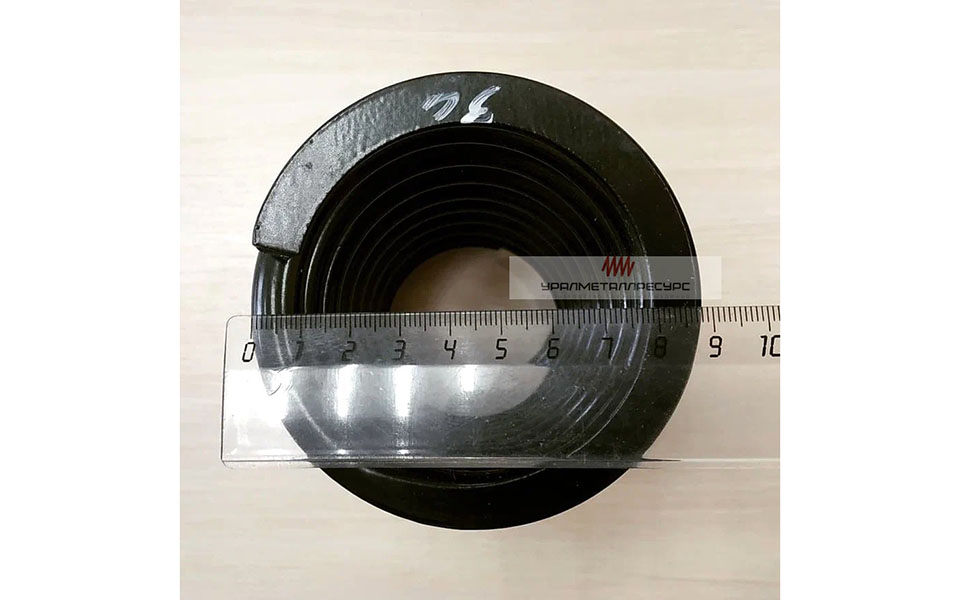

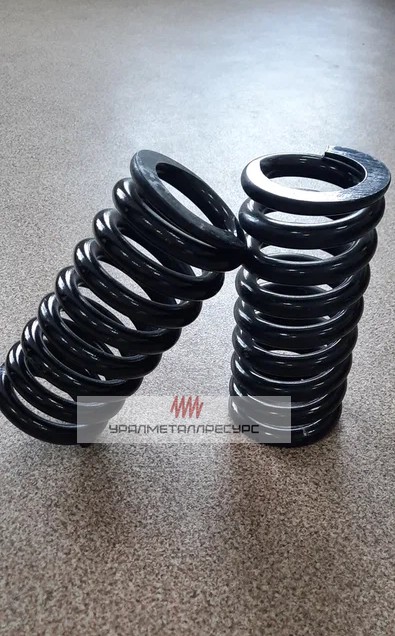

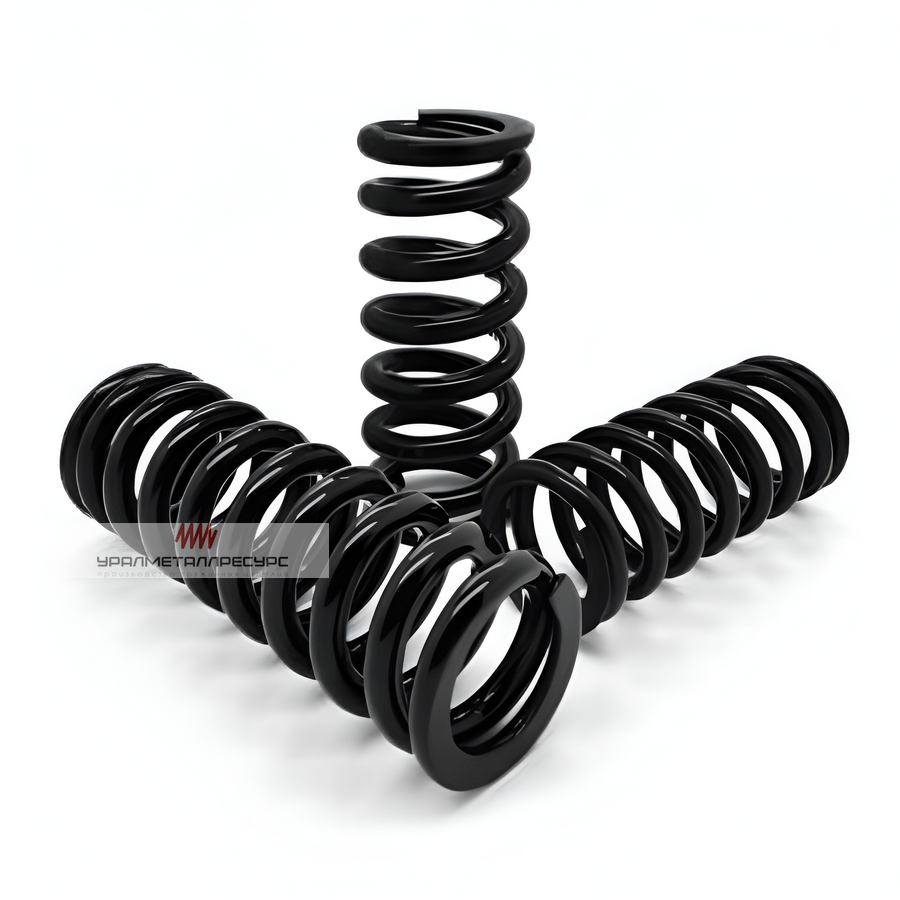

Какие пружины используются в клапанах СППК?
Конструктивные особенности
Функциональное назначение

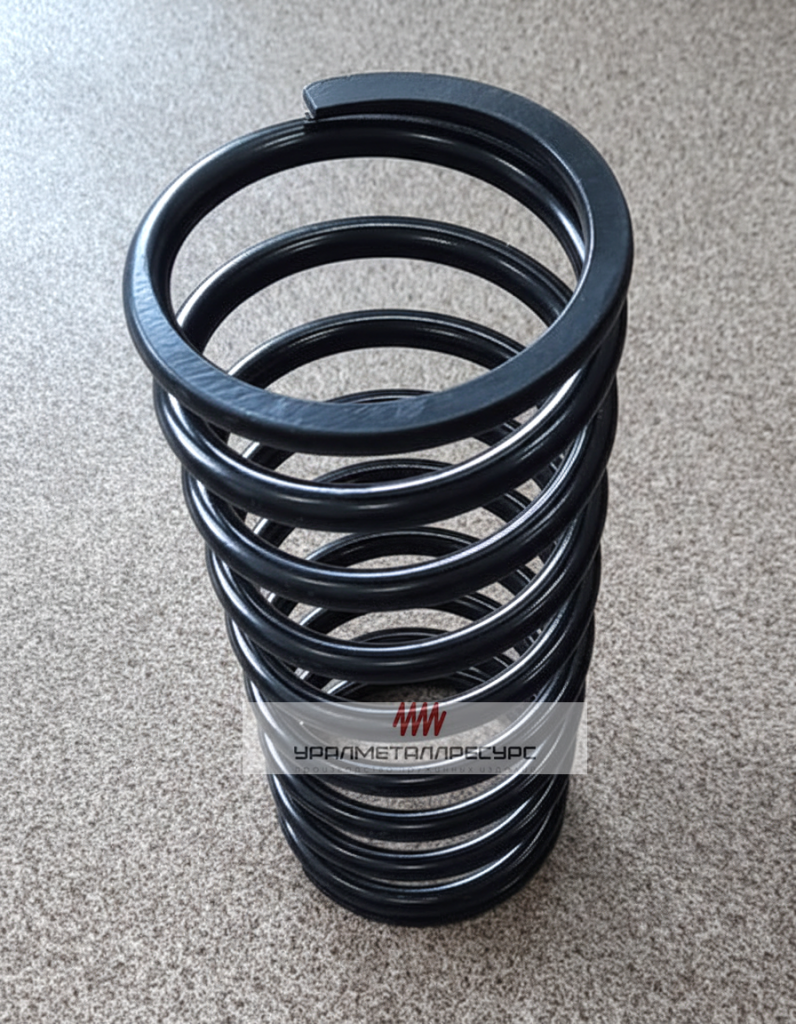

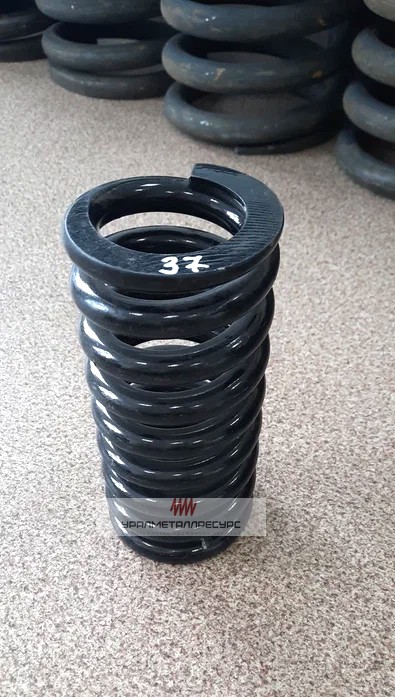

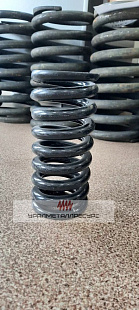

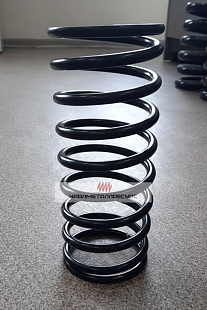

Пружина предохранительного клапана – основная деталь предохранительного клапана, которая обеспечивает процесс сброса повышенного давления. Так, в сжатом виде СППК пружина прижимает золотник в клапане к «седлу». Если происходит резкий скачок давления, то это приводит к открытию прохода для его сброса. Благодаря этому давление в системе стабилизируются, что препятствует возникновению неприятных последствий.
Механизм крепления
Пружина, прикрепленная к рычагу, закрепленному посередине, который тянется вниз. Нижний конец пружины прикреплен к корпусу клапана и удерживается на месте под действием силы пружины.
Цикл работы
Клапан поднимается против силы пружины, когда давление превышает нормальное рабочее давление, и позволяет избытку пара выйти, после чего возвращается в свое нормальное состояние. Легкая и компактная конструкция клапана предпочтительна для стационарных котлов, локомотивов и морских судов.

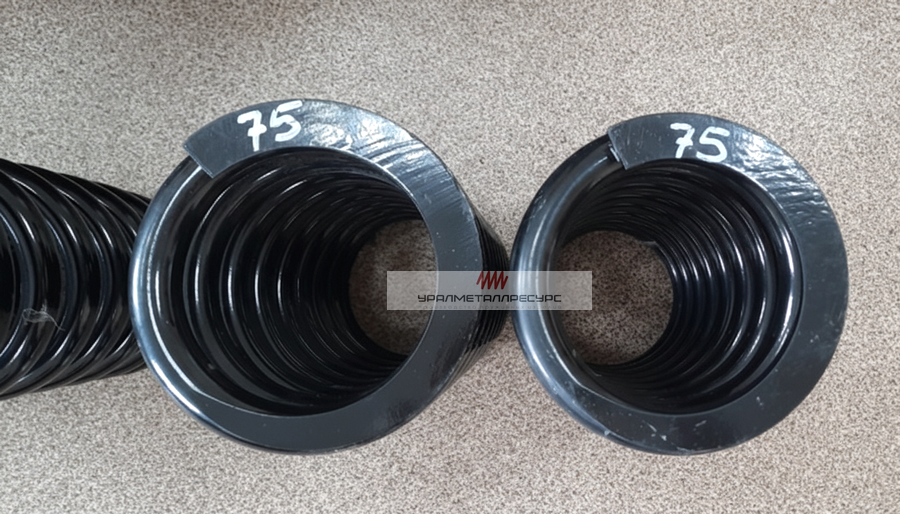

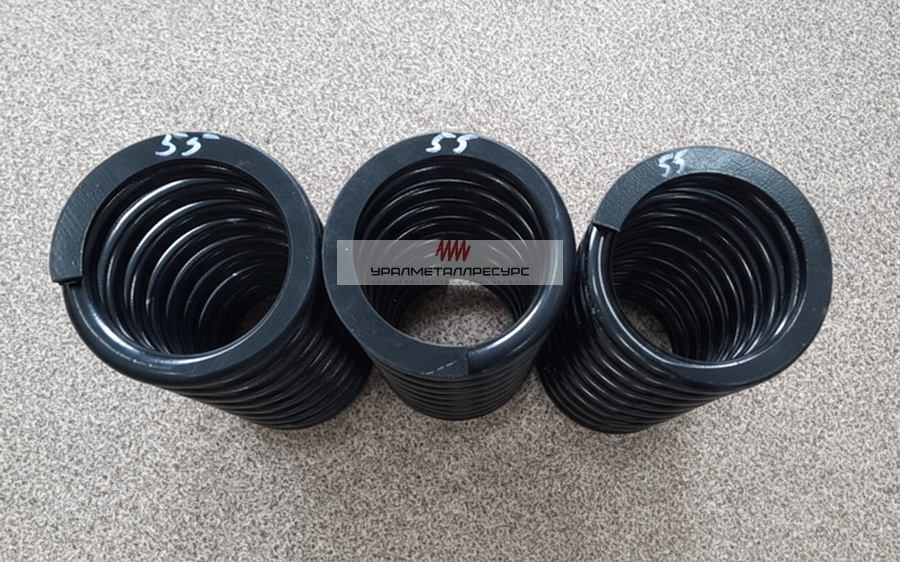

Таблица пружин СППК
Контроль качества
Материалы и покрытия

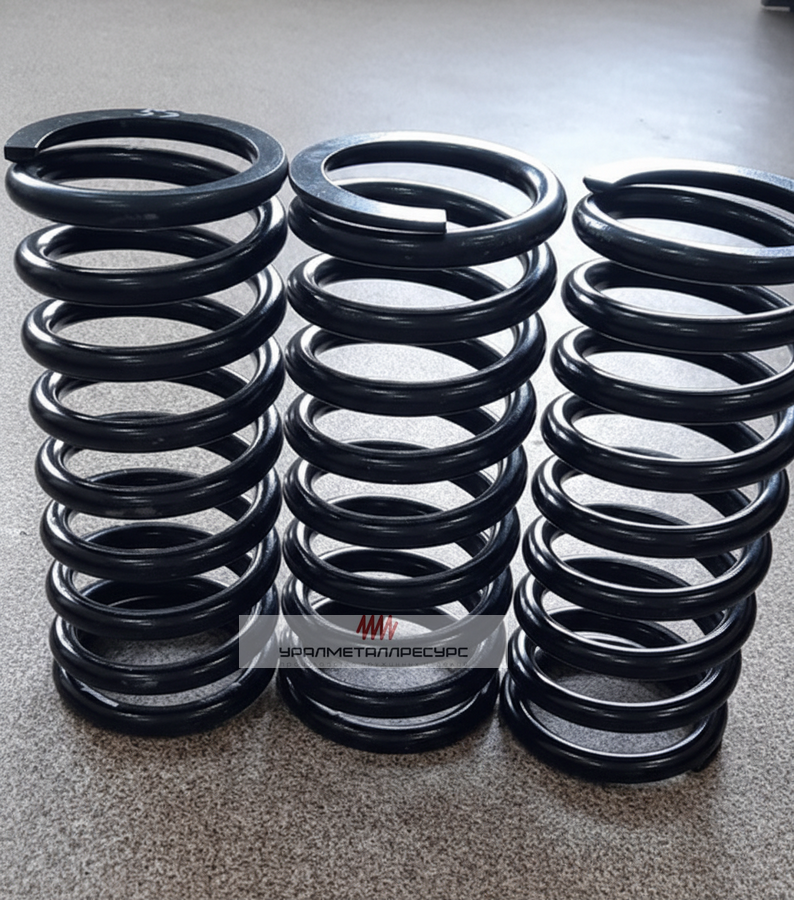

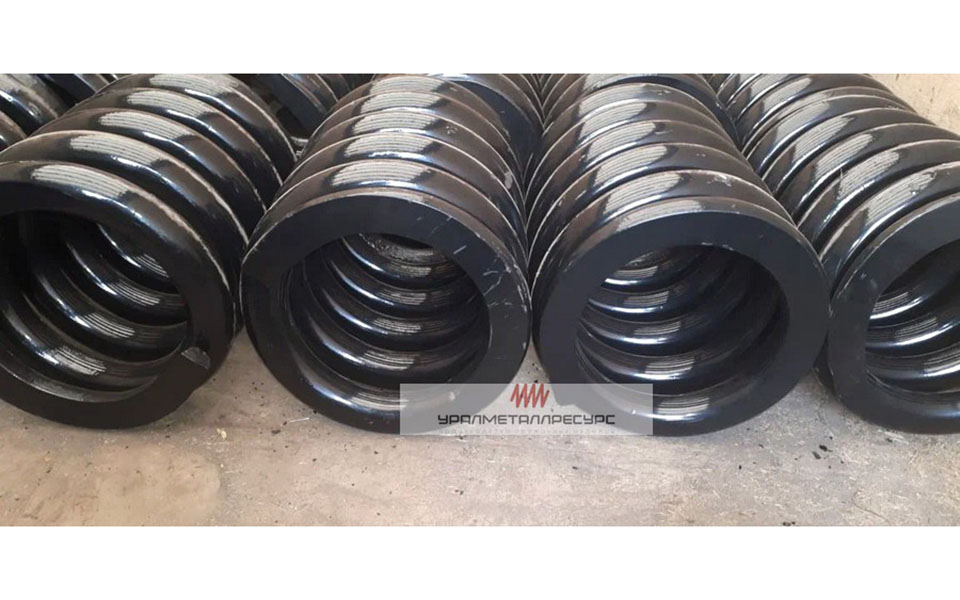

Клапанные пружины СППК изготавливаются из различных видов стали - 12Х18Н10Т, 51ХФА, 60С2А и в соответствии с ГОСТом и проходят тщательную проверку в отделе качества.
12Х18Н10Т
Нержавеющая сталь для агрессивных сред
51ХФА
Пружинная сталь для высоких нагрузок
60С2А
Универсальная пружинная сталь
Пружины для СППК ГОСТ могут быть покрыты молотковой краской различных цветов, эмалью или оцинкованы для защиты от коррозии в агрессивных средах.
Предохранительные клапаны используются при температурах рабочей среды от -60°С до 600°С, что делает их универсальными для применения в различных отраслях промышленности.
Как разместить заказ на изготовление пружины для СППК?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Часто задаваемые вопросы о пружине предохранительного клапана
Срок службы пружин СППК зависит от условий эксплуатации и интенсивности использования. При правильной установке и эксплуатации в соответствии с техническими условиями, пружины предохранительных клапанов служат от 5 до 25 лет.
Факторы, влияющие на срок службы:
- Температурный режим эксплуатации
- Химический состав рабочей среды
- Частота срабатываний клапана
- Качество материала пружины
- Правильность монтажа
Для продления срока службы необходимо проводить плановые осмотры и своевременную замену пружин при обнаружении признаков износа.
Периодичность замены пружин в предохранительных клапанах регламентируется нормативными документами и зависит от типа оборудования и условий эксплуатации.
| Тип оборудования | Периодичность замены | Нормативный документ |
|---|---|---|
| Котлы и сосуды давления | 1 раз в 3-5 лет | ФНП № 116 |
| Трубопроводы ГРП | 1 раз в 2-3 года | СП 62.13330.2011 |
| Нефтегазовое оборудование | 1 раз в 1-2 года | РД 08-274-99 |
| Химическая промышленность | 1 раз в 6-12 месяцев | ПБ 03-585-03 |
- Трещины или сколы на поверхности
- Остаточная деформация более 5% от первоначальной длины
- Коррозия, охватывающая более 10% поверхности
- Нарушение геометрии витков
Рекомендуется вести журнал учета замен с указанием даты, номера пружины и параметров нового изделия.
Восстановление (ремонт) пружин СППК категорически не рекомендуется и запрещено нормативными документами. Это связано с высокими требованиями к надежности и безопасности предохранительных клапанов.
Почему нельзя ремонтировать:
- Нарушение структуры металла при правке
- Снижение усталостной прочности
- Невозможность гарантировать точные параметры
- Риск внезапного разрушения под нагрузкой
- Отсутствие сертификатов на ремонтные работы
Что делать вместо ремонта:
- Заменить пружину на новую
- Использовать оригинальные запчасти
- Провести полную диагностику клапана
- Оформить акт списания старой пружины
Экономия на замене пружин может привести к аварийным ситуациям и человеческим жертвам. Стоимость новой пружины несопоставима с потенциальным ущербом от отказа предохранительного клапана.
На все пружины СППК предоставляется гарантия 24 месяца с момента отгрузки при условии соблюдения правил монтажа и эксплуатации.
Гарантийные обязательства:
- Замена пружины при обнаружении заводского брака
- Бесплатная доставка замены
- Компенсация затрат на демонтаж/монтаж
- Техническая поддержка 24/7
Все гарантийные случаи рассматриваются в течение 3 рабочих дней. Для оформления гарантийного случая необходимо предоставить фотографии дефекта, акт осмотра и копию документа о покупке.
Дополнительно предлагаем расширенную гарантию до 5 лет при заключении годового договора на обслуживание предохранительной арматуры.
Правильное хранение запасных пружин СППК обеспечивает сохранение их технических характеристик и готовность к оперативной замене.
Основные требования к хранению:
Климатические условия
- Температура: от +5°C до +35°C
- Относительная влажность: не более 70%
- Отсутствие прямых солнечных лучей
- Защита от осадков и конденсата
Запрещено
- Хранение на полу без поддонов
- Контакт с агрессивными химическими веществами
- Длительное сжатие или растяжение
- Механические нагрузки на пружины
Методы хранения
Пружины должны храниться в оригинальной упаковке производителя в вертикальном положении на стеллажах. Каждая пружина должна быть разделена перегородками или упакована индивидуально в антикоррозийную бумагу.
Для длительного хранения (более 1 года) рекомендуется нанести консервационную смазку и поместить пружины в герметичные контейнеры с силикагелем для поглощения влаги.
Своевременное определение износа пружины предохранительного клапана — критически важная задача для предотвращения аварийных ситуаций.
Признаки износа пружины:
Визуальные признаки
- Коррозия на поверхности витков
- Трещины или сколы металла
- Остаточная деформация (изменение формы)
- Износ покрытия (краски, цинка)
Функциональные признаки
- Снижение давления срабатывания
- "Подтекание" клапана при нормальном давлении
- Затягивание клапана (не открывается при избыточном давлении)
- Вибрация и шум при работе
Методы контроля
Для точной диагностики износа рекомендуется проводить:
- Измерение геометрических параметров: контроль длины, диаметра, шага витков штангенциркулем
- Проверку упругих характеристик: тестирование силы сжатия на специальном стенде
- Дефектоскопию: магнитопорошковый или ультразвуковой контроль
Все работы по диагностике должны проводить квалифицированные специалисты с соответствующим оборудованием. Самостоятельная оценка износа без специальных инструментов недостаточно точна.
Коррозия оказывает критическое влияние на работу пружин СППК и является одной из основных причин преждевременного выхода из строя предохранительных клапанов.
Последствия коррозии:
Снижение прочности
- Уменьшение поперечного сечения проволоки
- Снижение предела упругости на 30-50%
- Риск хрупкого разрушения без предупреждения
Нарушение функциональности
- Изменение усилия сжатия
- Заклинивание витков при работе
- Неравномерное распределение нагрузки
Защита от коррозии:
| Тип защиты | Эффективность | Срок службы |
|---|---|---|
| Оцинкование | Средняя | 2-3 года |
| Молотковая краска | Высокая | 5-7 лет |
| Нержавеющая сталь 12Х18Н10Т | Очень высокая | 15+ лет |
| Комбинированная защита | Максимальная | 20+ лет |
При эксплуатации в агрессивных средах (химические предприятия, морская вода, нефтепродукты) обязательно используйте пружины из коррозионностойких сталей с дополнительным защитным покрытием. Регулярный осмотр пружин на предмет коррозии должен проводиться не реже одного раза в 3 месяца.
Использование пружин от других производителей в предохранительных клапанах допускается только при полном соответствии технических характеристик и сертификатов.
Условия совместимости:
Технические параметры
- Точное соответствие диаметра проволоки (d)
- Совпадение внутреннего диаметра (Dвн)
- Идентичная свободная длина (l0)
- Одинаковое рабочее усилие при заданной деформации
- Соответствие класса точности
Документация
- Сертификат соответствия ТР ТС 010/2011
- Паспорт изделия с указанием материала
- Акт испытаний на усталостную прочность
- Гарантийное письмо производителя
Наша компания предоставляет услуги по подбору аналогов для пружин любого производителя. Наши специалисты проведут расчеты и подберут пружину, полностью соответствующую вашему клапану с сохранением всех гарантийных обязательств.
Каждая партия пружин СППК сопровождается полным пакетом документов, подтверждающих качество и соответствие требованиям.
Стандартный пакет документов:
Основные документы
- Паспорт изделия по ГОСТ 2.601-2013
- Сертификат соответствия ТР ТС 010/2011
- Упаковочный лист с маркировкой
Дополнительные документы
- Протокол химического анализа материала
- Протокол механических испытаний
- Сертификат происхождения (при запросе)
- Гарантийное письмо
Требования к документации для разных отраслей:
| Отрасль | Обязательные документы | Особые требования |
|---|---|---|
| Энергетика | Сертификат Ростехнадзора + паспорт | Маркировка клеймом ОТК |
| Нефтегаз | Сертификат пожарной безопасности + паспорт | Сопроводительное письмо завода-изготовителя |
| Химическая промышленность | Сертификат экологической безопасности + паспорт | Протокол коррозионных испытаний |
| ЖКХ | Паспорт + гарантийный талон | Сертификат соответствия ГОСТ Р |
Все документы предоставляются в бумажном и электронном виде (сканы с подписью и печатью). При необходимости можем оформить документацию на английском языке для экспортных поставок.
