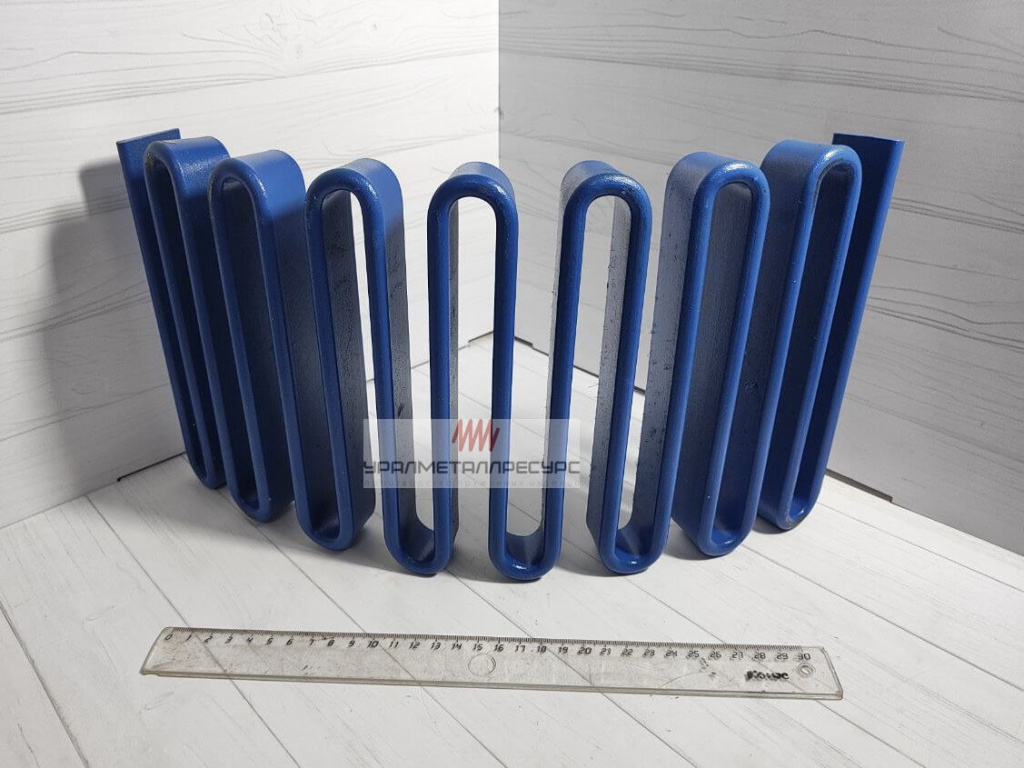

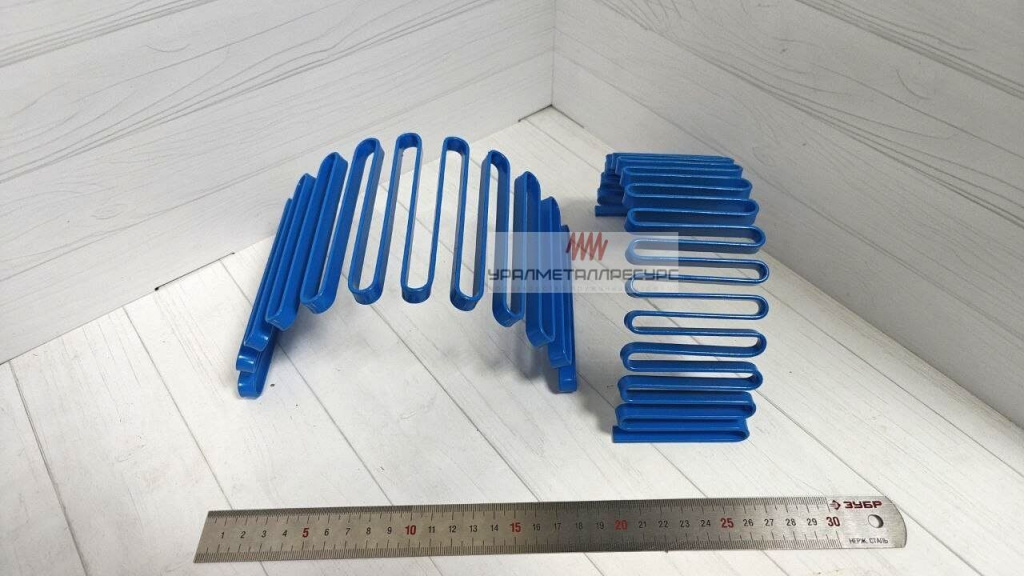

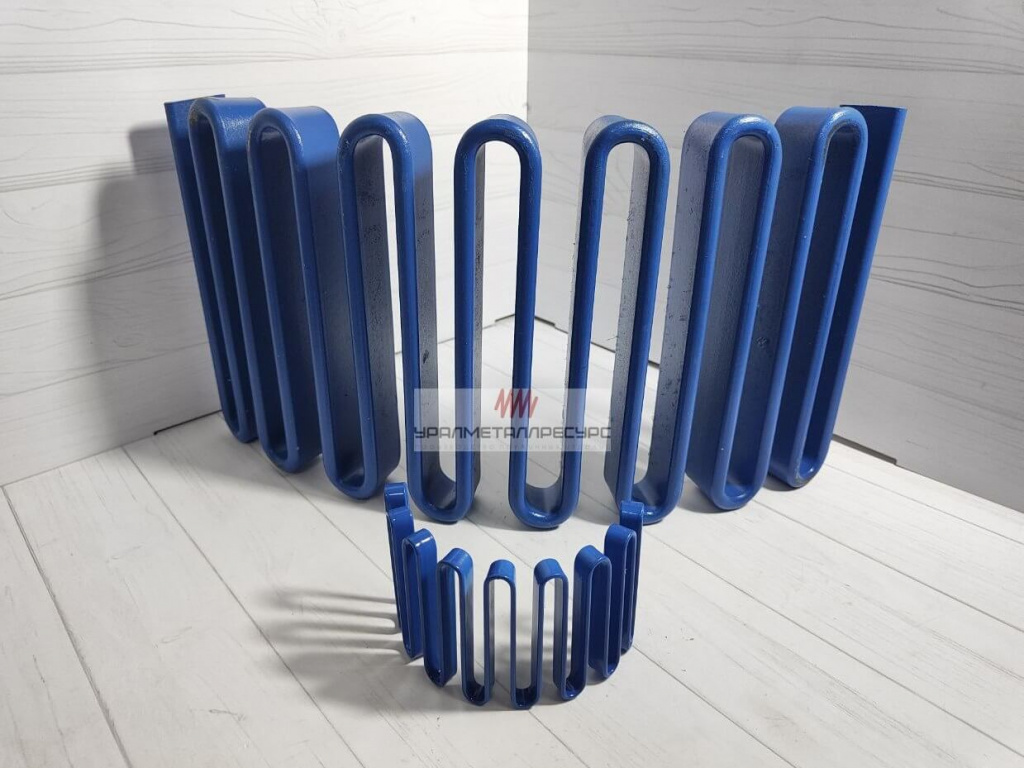

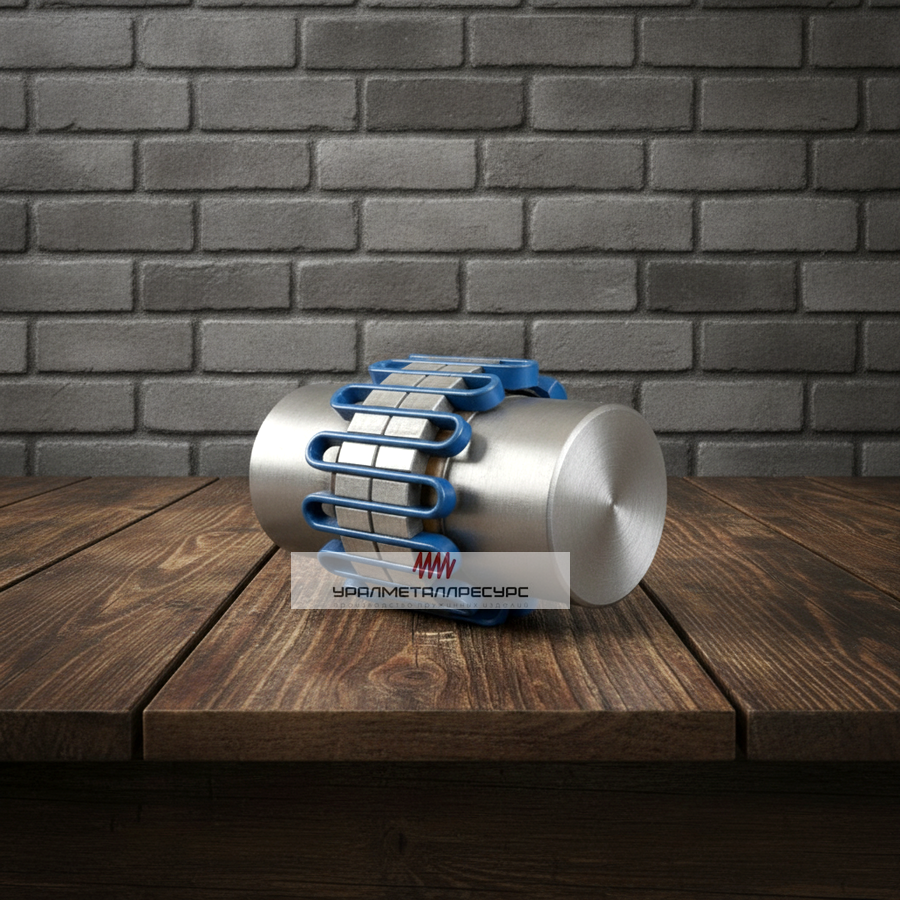

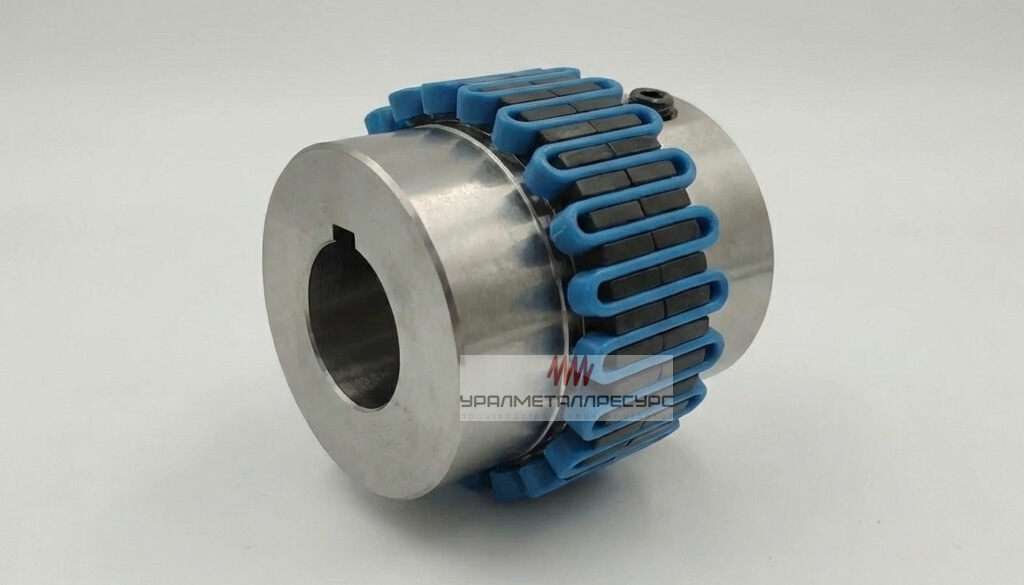

Змеевидная пружина

Замерьте диаметр детали и выберите внутренний диаметр пружины на 2-4 мм больше для свободного вращения. Затем определите минимальное расстояние между опорами (Lmin в сжатом состоянии) и максимальный ход (Lmax). Подберите ближайший типоразмер по каталогу. Если стандартного размера нет — изготовим по вашим параметрам D1 (внутренний диаметр), Lmin, Lmax и при необходимости D2 (наружный диаметр).

При горизонтальной установке увеличивают перекрытие витков, чтобы пружина не провисала и не касалась винта по длине. В вертикальном положении учитывают работу против силы тяжести: закладывают большую длину выдвижения, а больший диаметр ставят сверху — так грязь и стружка самосваливаются вниз, не набиваясь внутрь витков.

При горизонтальной установке больший диаметр разворачивают в сторону зоны резания — туда, где больше всего стружки, чтобы она не залетала под кромку меньших витков. При вертикальной установке больший диаметр ставят сверху — стружка и грязь падают вниз по наружной поверхности, а не внутрь пружины.

Углеродистая пружинная сталь 65Г дает большую жесткость и ресурс при тех же размерах, но боится постоянной влаги и агрессивных СОЖ. Нержавеющая сталь немного мягче (чуть меньше усилие и ресурс), зато устойчива к коррозии. Берите нержавейку для станков с интенсивной влажной обработкой и там, где важен внешний вид без ржавчины.

На обоих концах винта или штока устанавливают центрирующие фланцы (из пластика PA6 или металла) с посадочными диаметрами под внутренний и наружный виток. Пружину надевают на фланцы без жесткого крепления — она должна свободно вращаться и опираться только за счет собственного предварительного сжатия. Крепить ее винтами или клепками к валу нельзя — это вызовет закусывание и поломку при работе.

Стандартные телескопические пружины рассчитаны на скорость перемещения до 40 м/мин. При больших скоростях рекомендуем рассматривать гармошки или жесткие кожухи. Максимальная длина выдвижения у серийных пружин — до 2000 мм в вертикальном исполнении. Ресурс обычно сотни тысяч циклов, но сильно зависит от чистоты, отсутствия перегрузок и правильной ориентации. При тяжелых режимах берите запас по диаметру и толщине ленты.

Регулярное обслуживание: продувать сжатым воздухом, вытирать стружку и налет, при необходимости промывать и просушивать. Меняйте защиту при трещинах или надломах ленты, заметном зажевывании при ходе, сильном перекосе витков или потере упругости, когда пружина перестает полностью раскрываться или складываться.

Телескопическая пружина — самый компактный и доступный вариант при умеренных скоростях и ходах; хорошо выдерживает горячую стружку и случайные удары, но не дает полной герметизации. Гармошка обеспечивает лучшую пыле- и влагозащиту, подходит для высоких скоростей, но боится горячей стружки и механических повреждений. Жесткий телескопический кожух — самый защищенный и долговечный, но требует места, дороже и сложнее в монтаже.

Да, можем изготовить пружинную защиту по вашим размерам D1 (внутренний диаметр), D2 (наружный диаметр), Lmin (длина в сжатом состоянии) и Lmax (максимальный ход). Срок изготовления нестандартных размеров — 10-15 рабочих дней. Для промышленного использования выгоднее заказать заводскую пружину по своим параметрам — стоимость невысока, а ресурс и безопасность предсказуемы.
