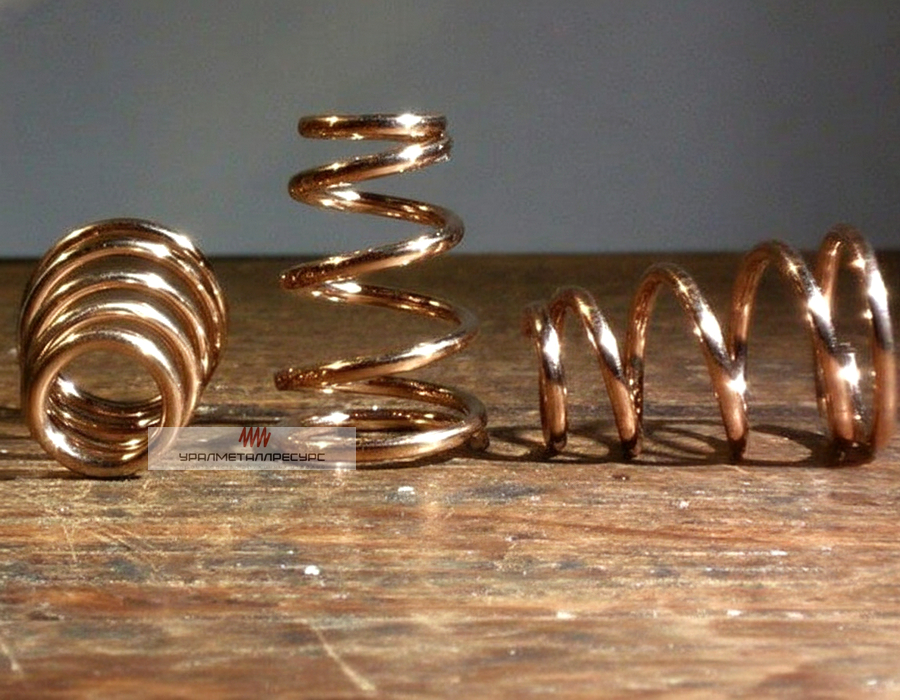

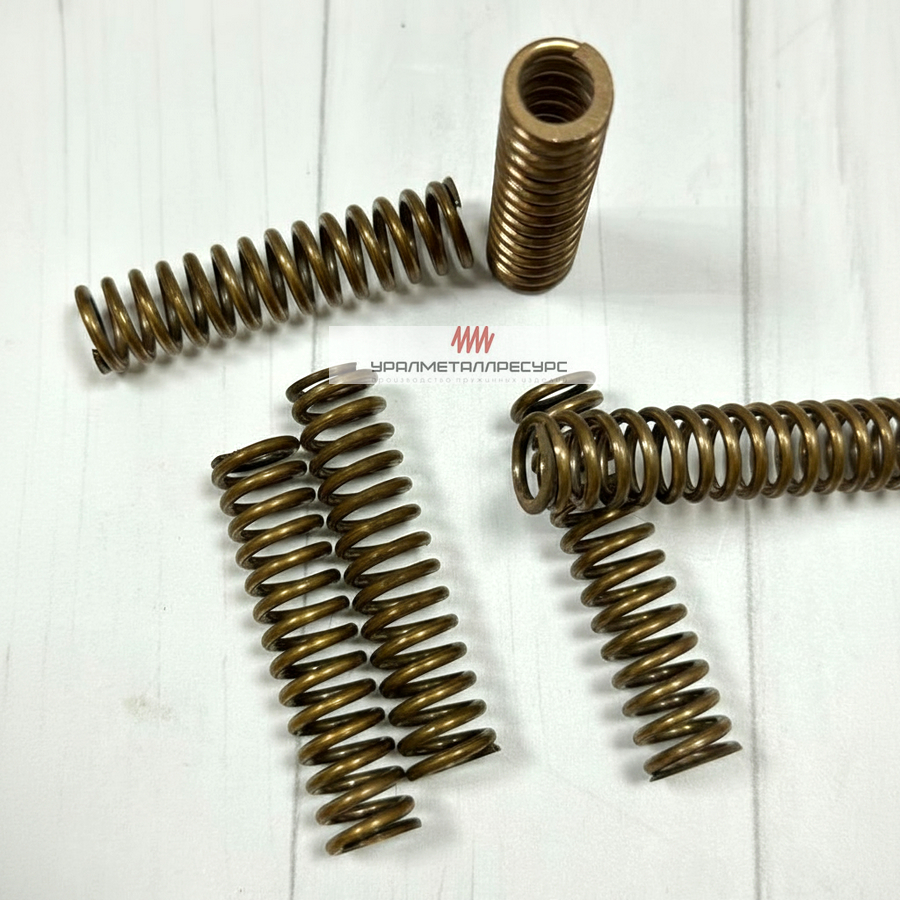

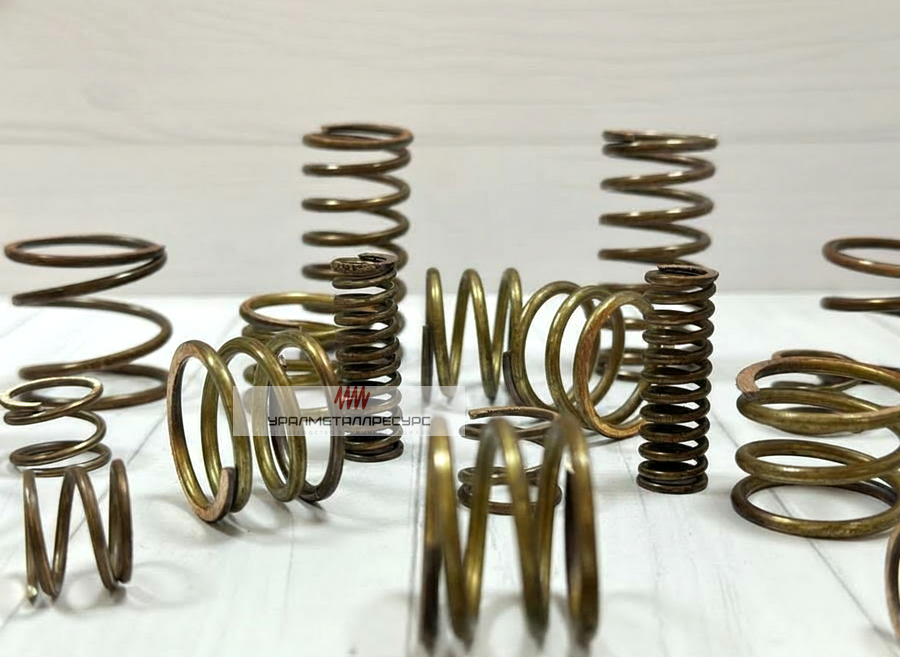

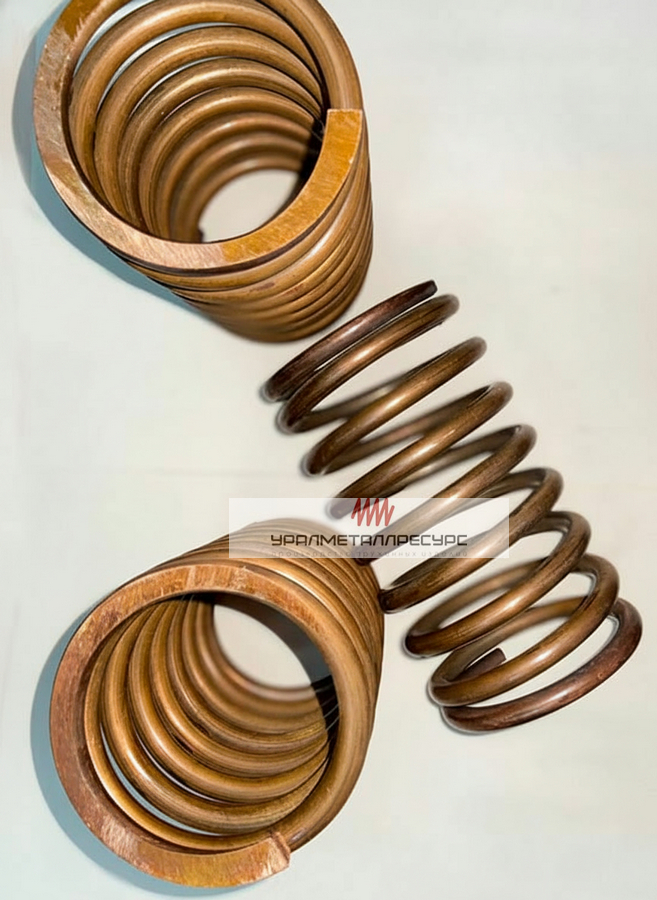

Бронзовая пружина

Визуальное различие бронзовых и стальных пружин основано на цвете поверхности, блеске и реакции на магнит. Бронзовые сплавы, особенно содержащие олово или бериллий, имеют характерный золотисто-красноватый или светло-жёлтый оттенок, который отличается от серебристо-серого цвета большинства пружинных сталей. При этом поверхность бронзы часто имеет более мягкий, «тёплый» блеск, тогда как сталь после закалки и отпуска может демонстрировать радужные побежалости или матовую оксидную плёнку.

Магнитные свойства являются наиболее надёжным экспресс-методом. Бронзы на основе меди (БрКМц3-1, БрОФ 6,5-0,15, БрБ2) практически не притягиваются к постоянному магниту, так как медь и её основные легирующие элементы (олово, бериллий, кремний, марганец) являются диамагнетиками или слабыми парамагнетиками. В то же время пружинные стали, даже нержавеющие аустенитного класса, могут демонстрировать слабый магнитный отклик из-за наклёпа или наличия ферритной фазы.

Важно учитывать, что некоторые специальные стали (например, аустенитные нержавеющие 12Х18Н10) также могут быть слабомагнитными, поэтому магнитный тест следует комбинировать с визуальной оценкой. Дополнительным признаком служит плотность: бронзовые сплавы имеют плотность 7,5–8,8 г/см³, тогда как стали — около 7,85 г/см³, что при одинаковой геометрии даёт заметную разницу в массе.

Для ответственных применений рекомендуется проводить спектральный анализ, который точно определяет химический состав сплава. Портативные рентгенофлуоресцентные анализаторы позволяют выполнить идентификацию за 10–20 секунд без повреждения изделия. В полевых условиях можно использовать набор эталонных образцов для сравнительной оценки цвета, блеска и тактильных ощущений.

Отсутствие искрообразования у бронзовых пружин обусловлено низкой твёрдостью оксидной плёнки и высокой теплопроводностью сплава. При механическом контакте или ударе энергия трения быстро рассеивается в объёме материала, не достигая температур, необходимых для воспламенения оксидов или частиц металла. Это фундаментальное свойство делает бронзовые пружины незаменимыми во взрывоопасных зонах.

Физический механизм можно описать через три ключевых фактора. Во-первых, теплопроводность: бронзовые сплавы, особенно с высоким содержанием меди, эффективно отводят тепло от зоны контакта, предотвращая локальный перегрев. Во-вторых, пластичность оксидного слоя: оксиды меди и олова менее хрупкие, чем оксиды железа, поэтому при трении они деформируются, а не раскалываются с образованием раскалённых частиц. В-третьих, низкая энергия активации окисления: бронза окисляется при более высоких температурах, чем сталь, что снижает вероятность термического запуска искрового разряда.

Стандарты искробезопасности регламентируют применение материалов во взрывоопасных зонах. В России это ГОСТ Р МЭК 60079-0 и ГОСТ 31610.0, в международной практике — ATEX (ЕС) и NEC (США). Бронзовые сплавы марок БрКМц3-1 и БрОФ 6,5-0,15 сертифицированы для применения в зонах класса 1 и 2 по ГОСТ, что подтверждается протоколами испытаний на искрообразование при ударных нагрузках до 20 Дж.

Важно отметить, что искробезопасность сохраняется только при условии целостности поверхности. Глубокие царапины, коррозионные язвы или механические повреждения могут локально изменить тепловые и механические свойства, повысив риск искрообразования. Поэтому при эксплуатации в опасных средах рекомендуется регулярный визуальный контроль и своевременная замена изношенных элементов.

Для повышения надёжности в экстремальных условиях рекомендуется комбинировать бронзовые пружины с конструктивными мерами: защитными кожухами, демпфирующими элементами и системами вентиляции. Также важно учитывать совместимость с другими материалами узла — контакт бронзы с некоторыми сталями в присутствии электролита может привести к электрохимической коррозии, что косвенно влияет на искробезопасность.

Содержание бериллия в бронзовых сплавах напрямую определяет прочность, упругость и технологичность пружин. Бериллий является одним из самых эффективных упрочнителей медных сплавов: даже небольшие добавки (0,5–2,0%) позволяют достичь прочности, сопоставимой с легированными сталями, при сохранении высокой электропроводности и коррозионной стойкости.

Механизм упрочнения связан с дисперсионным твердением. После закалки с температуры 750–800 °C и последующего старения при 300–350 °C в структуре сплава выделяются наноразмерные частицы интерметаллида CuBe, которые создают барьеры для движения дислокаций. Это приводит к значительному росту предела текучести и твёрдости без существенного снижения пластичности. Оптимальное содержание бериллия для пружинных применений составляет 1,8–2,0% (марка БрБ2), что обеспечивает баланс между прочностью и технологичностью обработки.

Влияние на усталостную прочность особенно важно для пружин, работающих в циклических режимах. Сплавы с 1,9–2,0% бериллия демонстрируют предел выносливости до 500–600 МПа при 10⁷ циклов, что в 1,5–2 раза выше, чем у безбериллиевых бронз. Это достигается за счёт однородного распределения упрочняющих частиц и отсутствия крупных включений, которые могут стать очагами усталостного разрушения.

Однако повышение содержания бериллия имеет и ограничения. Во-первых, бериллий и его соединения токсичны при вдыхании пыли или аэрозолей, что требует особых мер безопасности при производстве и механической обработке. Во-вторых, избыточное содержание бериллия (>2,2%) может привести к образованию хрупких эвтектических фаз по границам зёрен, снижающих ударную вязкость. Поэтому промышленные марки строго регламентируют диапазон 1,8–2,0% Be.

Для практического подбора важно учитывать не только содержание бериллия, но и комплекс легирующих добавок. Никель и титан (в марках БрБНТ) повышают термостабильность свойств, кобальт улучшает прокаливаемость, а железо и кремний способствуют измельчению зерна. Поэтому при заказе пружин для ответственных применений рекомендуется указывать не только марку, но и требуемый уровень механических свойств после термообработки.

Пайка бронзовых пружин возможна при строгом контроле температуры и использовании специализированных припоев, тогда как сварка не рекомендуется из-за риска потери упругих свойств. Это ограничение связано с чувствительностью бронзовых сплавов к термическим циклам и возможностью необратимых структурных изменений в зоне нагрева.

Основная сложность пайки заключается в сохранении механических свойств после термообработки. Бронзовые пружины, особенно из бериллиевых сплавов, получают свои характеристики в результате дисперсионного твердения. Нагрев выше 300–350 °C может вызвать перестаривание или растворение упрочняющих фаз, что приведёт к снижению твёрдости и предела упругости на 30–50%. Поэтому пайку следует выполнять при минимально возможной температуре и с локальным нагревом.

Технология пайки требует тщательной подготовки поверхности: удаление оксидной плёнки механическим или химическим способом, нанесение флюса, не содержащего хлоридов (чтобы избежать коррозии), и быстрый нагрев с последующим контролируемым охлаждением. Для бериллиевых бронз предпочтительны флюсы на основе буры или специализированные составы для цветных металлов.

Сварка бронзовых пружин не рекомендуется по нескольким причинам. Во-первых, высокая теплопроводность меди требует значительной энергии для плавления, что приводит к обширной зоне термического влияния. Во-вторых, при кристаллизации сварочной ванны возможно образование пор, трещин и хрупких фаз. В-третьих, даже при успешном формировании шва механические свойства в околошовной зоне будут существенно ниже, чем в основном материале, что создаёт концентратор напряжений и снижает ресурс пружины.

Для восстановления или модификации пружин после пайки может потребоваться повторная термообработка. Однако это возможно только для марок, допускающих многократное старение (например, БрБ2), и требует точного контроля температуры и времени. В большинстве случаев целесообразнее предусмотреть в конструкции разъёмные соединения или использовать пружины с готовыми крепежными элементами.

Оптимальные условия хранения бронзовых пружин включают контроль влажности, температуры и защиты от агрессивных сред, что позволяет сохранить механические и коррозионные свойства на протяжении 5–10 лет. Нарушение режимов хранения может привести к необратимым изменениям: коррозии, релаксации напряжений, потере упругости.

Ключевым фактором является влажность воздуха. Бронзовые сплавы, несмотря на хорошую коррозионную стойкость, подвержены атмосферной коррозии при относительной влажности выше 70%. Особенно критично присутствие в воздухе сернистых соединений, хлоридов или аммиака, которые ускоряют образование патин или язвенной коррозии. Поэтому хранение должно осуществляться в помещениях с влажностью 40–60% и температурой +5…+35 °C.

Упаковка играет критическую роль в сохранности пружин. Рекомендуется использовать многоуровневую защиту: антикоррозионная бумага с ингибиторами (например, на основе летучих ингибиторов коррозии — VCI), полиэтиленовая плёнка с контролем влажности (силикагель в пакетиках), жёсткая картонная или пластиковая тара для защиты от механических повреждений. Для бериллиевых бронз дополнительно важно исключить контакт с материалами, выделяющими серу (например, некоторые виды резины), так как это может привести к сульфидному потемнению.

Позиционирование при хранении также влияет на сохранность свойств. Пружины следует хранить в свободном состоянии, без предварительного сжатия или растяжения, чтобы избежать релаксации напряжений. Для длинномерных или крупногабаритных изделий рекомендуется использовать поддерживающие подставки, исключающие прогиб под собственным весом. Мелкие пружины целесообразно хранить в оригинальной упаковке производителя, которая обычно оптимизирована под конкретную марку и геометрию.

Периодический контроль состояния пружин при длительном хранении позволяет своевременно выявить начальные стадии коррозии или деформации. Рекомендуется визуальный осмотр не реже раза в год, а для ответственных применений — выборочные механические испытания (твёрдость, предел упругости) раз в 2–3 года. При обнаружении признаков деградации (потемнение, пятна, изменение геометрии) партию следует изолировать и провести экспертизу перед использованием.

Эффект памяти формы у бериллиевой бронзы проявляется при определённых термоциклах и связан с обратимыми мартенситными превращениями в структуре сплава. В отличие от классических сплавов с памятью формы (нитинол), у бериллиевых бронз этот эффект выражен слабее и требует строгого контроля состава и термообработки, но может быть полезен в специфических применениях.

Физическая основа эффекта заключается в фазовых превращениях между высокотемпературной аустенитной и низкотемпературной мартенситной фазами. При охлаждении ниже определённой температуры (точка начала мартенситного превращения, Mₛ) в структуре сплава образуются упорядоченные области с искажённой кристаллической решёткой. При последующем нагреве выше точки окончания обратного превращения (Aƒ) структура возвращается в исходное состояние, восстанавливая первоначальную форму изделия.

Практическое применение эффекта памяти формы в бронзовых пружинах ограничено из-за сложности управления фазовыми превращениями и относительно небольшого восстановительного усилия (по сравнению с нитинолом). Однако в некоторых нишевых задачах он может быть полезен: самовосстанавливающиеся уплотнения, термочувствительные переключатели, адаптивные демпферы. В таких случаях бронза выигрывает у нитинола по коррозионной стойкости, электропроводности и стоимости.

Важно отметить, что классические пружины из бериллиевой бронзы не используют эффект памяти формы в штатном режиме работы. Их упругие свойства основаны на обратимой деформации кристаллической решётки в пределах предела упругости, а не на фазовых превращениях. Поэтому при проектировании узлов с бронзовыми пружинами не следует рассчитывать на самовосстановление формы после пластической деформации — это может привести к отказу.

Для исследований и разработок эффект памяти формы в бериллиевых бронзах представляет интерес как направление для создания новых функциональных материалов. Однако для серийного производства пружин целесообразнее использовать проверенные марки без выраженного эффекта памяти, так как они обеспечивают предсказуемые и стабильные характеристики в широком диапазоне условий эксплуатации.

Испытания бронзовых пружин на усталостную прочность выполняются на специализированных стендах с циклическим нагружением в контролируемых условиях, что позволяет определить предел выносливости и ресурс изделия. Эти испытания критически важны для пружин, работающих в динамических режимах, так как усталостное разрушение является одной из основных причин отказов.

Стандартная методика испытаний регламентирована ГОСТ 13765-86 и ГОСТ 23206-78. Основные параметры испытаний включают: амплитуду нагрузки, частоту циклов, температуру среды, тип нагружения (растяжение-сжатие, кручение, изгиб) и критерий отказа (полное разрушение, достижение заданной остаточной деформации, изменение жёсткости). Для бронзовых пружин особенно важно контролировать температуру образца, так как нагрев от внутреннего трения может влиять на результаты.

Особенности испытаний бронзовых пружин связаны с их высокой электропроводностью и коррозионной стойкостью. Для имитации реальных условий могут проводиться испытания в агрессивных средах (солевой туман, растворы кислот), при повышенных или пониженных температурах, с комбинированным нагружением. Также важно учитывать эффект частоты нагружения: при высоких частотах (>100 Гц) возможен разогрев образца из-за внутреннего трения, что снижает усталостную прочность.

Анализ поверхности излома после испытаний позволяет определить механизм разрушения: усталостные трещины обычно инициируются на поверхности в местах концентраторов напряжений (царапины, дефекты навивки, коррозионные язвы) и распространяются поперёк сечения. Для бронзовых сплавов характерно вязкое разрушение с образованием ямок на поверхности излома, что свидетельствует о высокой пластичности материала даже после циклического нагружения.

Для ускорения испытаний могут использоваться методы с повышенной частотой нагружения (до 200 Гц) или ступенчатое увеличение нагрузки. Однако такие методы требуют корректировки результатов, так как высокочастотное нагружение может менять механизм разрушения. Наиболее достоверные данные получаются при испытаниях в условиях, максимально приближенных к реальной эксплуатации.

Основные различия между пружинами из БрБ2 и БрБНТ1,9 заключаются в химическом составе, технологии старения и итоговых механических свойствах, что определяет их применение в различных условиях эксплуатации. Обе марки относятся к бериллиевым бронзам, но БрБНТ1,9 содержит дополнительные легирующие элементы, улучшающие термостабильность и технологичность.

Химический состав является фундаментальным отличием. БрБ2 содержит 1,9–2,0% бериллия и минимальное количество других легирующих элементов, тогда как БрБНТ1,9 дополнительно включает 0,2–0,4% никеля и 0,1–0,25% титана. Никель повышает прокаливаемость и стабилизирует структуру при старении, а титан способствует измельчению зерна и связывает вредные примеси (кислород, азот), улучшая пластичность и ударную вязкость.

Технология термообработки также различается. Для БрБ2 оптимален режим: закалка с 780–800 °C в воде + старение при 320–340 °C в течение 2–3 часов. БрБНТ1,9 требует более точного контроля: закалка с 790–810 °C + двухступенчатое старение (300 °C × 1 ч + 340 °C × 2 ч), что обеспечивает более полное выделение упрочняющих фаз и стабильность свойств в партии.

Применение марок определяется их свойствами. БрБ2 широко используется для пружин общего назначения, работающих при умеренных температурах и нагрузках: электротехника, приборостроение, автомобильные компоненты. БрБНТ1,9 предпочтительна для ответственных узлов с повышенными требованиями к надёжности: аэрокосмическая техника, военное оборудование, высокотемпературные клапаны, где важна стабильность характеристик при длительной эксплуатации.

Для практического подбора важно учитывать не только марку, но и конкретные требования узла. Если пружина будет работать при температурах выше 200 °C или в условиях вибрационных нагрузок с высокими частотами, целесообразно выбрать БрБНТ1,9, несмотря на более высокую стоимость. Для стандартных применений при комнатной температуре БрБ2 обеспечивает оптимальное соотношение цены и качества.

Модуль упругости бронзовых сплавов снижается с ростом температуры, но скорость изменения зависит от марки сплава, легирующих добавок и предварительной термообработки. Это важно учитывать при проектировании узлов, работающих в широком температурном диапазоне, так как изменение жёсткости пружины может повлиять на точность и надёжность устройства.

Физическая природа температурной зависимости модуля упругости связана с ослаблением межатомных связей при повышении температуры. С ростом тепловой энергии атомы колеблются с большей амплитудой, что снижает эффективную жёсткость кристаллической решётки. Для бронзовых сплавов характерно линейное снижение модуля Юнга в диапазоне −60…+250 °C с коэффициентом −0,02…−0,04% на 1 °C, что в 1,5–2 раза меньше, чем у пружинных сталей.

Влияние легирующих элементов на температурную стабильность модуля упругости существенно. Бериллий и никель повышают термостабильность за счёт формирования стабильных интерметаллидных фаз, тогда как олово и цинк могут увеличивать температурную чувствительность. Поэтому марки с бериллием (БрБ2, БрБНТ1,9) предпочтительнее для применений с переменными температурами.

Практические последствия изменения модуля упругости проявляются в изменении жёсткости пружины и, как следствие, усилия срабатывания или частоты собственных колебаний. Для точных приборов (манометры, датчики, реле) это может привести к погрешности измерений или нарушению временных характеристик. Поэтому в таких узлах часто применяют термостабилизацию конструкции или компенсирующие элементы.

Методы компенсации температурного изменения модуля упругости включают: использование биметаллических элементов, подбор материалов с противоположными температурными коэффициентами, применение термостатирования узла, введение конструктивных зазоров для компенсации деформаций. В некоторых случаях целесообразно использовать пружины с регулируемой предварительной деформацией для настройки усилия в рабочем диапазоне температур.

Повторная термообработка бронзовых пружин возможна только при строгом контроле параметров и не для всех марок бронзы, так как многократные термические циклы могут привести к необратимой деградации структуры и свойств. Это ограничение критично для пружин, которые могут потребовать восстановления характеристик после длительной эксплуатации или ремонта узла.

Основная сложность повторной термообработки заключается в необратимых изменениях микроструктуры. Бериллиевые бронзы получают свои свойства в результате дисперсионного твердения: после закалки и старения в структуре формируются наноразмерные частицы интерметаллида CuBe, упрочняющие сплав. Повторный нагрев выше температуры старения (300–350 °C) может вызвать коагуляцию этих частиц, их растворение или трансформацию в менее эффективные фазы, что снижает прочность и твёрдость.

Технология повторного старения для бериллиевых бронз включает: очистку поверхности от оксидов и загрязнений, нагрев в контролируемой атмосфере (вакуум, аргон) для предотвращения окисления, выдержку при 300–320 °С в течение 1,5–2,5 часов, контролируемое охлаждение. Важно избегать локальных перегревов и температурных градиентов, которые могут вызвать коробление или неравномерность свойств.

Практическая целесообразность повторной термообработки часто ограничена экономической и технической сторонами. Стоимость контролируемой термообработки с последующими испытаниями может составлять 30–50% от стоимости новой пружины, при этом гарантировать полное восстановление исходных свойств невозможно. Поэтому в большинстве случаев рациональнее заменить пружину на новую, особенно для ответственных применений.

Альтернативные методы восстановления свойств могут включать: механическую правку с последующим низким отпуском (для снятия напряжений), поверхностное упрочнение (дробеструйная обработка, наклёп), нанесение защитных покрытий для компенсации коррозионного износа. Однако эти методы не восстанавливают объёмные механические свойства и применимы только для неответственных узлов.
