Телескопическая пружина
Одна порванная защита — и стружка превращает дорогостоящую ШВП в металлолом. Узел заклинивает, станок встает, производство останавливается, начинается аварийный ремонт с астрономическими счетами. А ведь телескопическая пружина — это копеечная страховка, которая меняется быстрее, чем перекур механика.
Проблема в том, что большинство закупщиков и механиков не замечают критический износ защиты, пока не случается авария. Трещины на витках, заедание при движении, стружка внутри пружины — эти признаки кричат о скором разрыве, но их игнорируют до последнего. "Поработает еще месяц" превращается в неделю простоя и счет на ремонт, который в сотни раз дороже самой защиты.

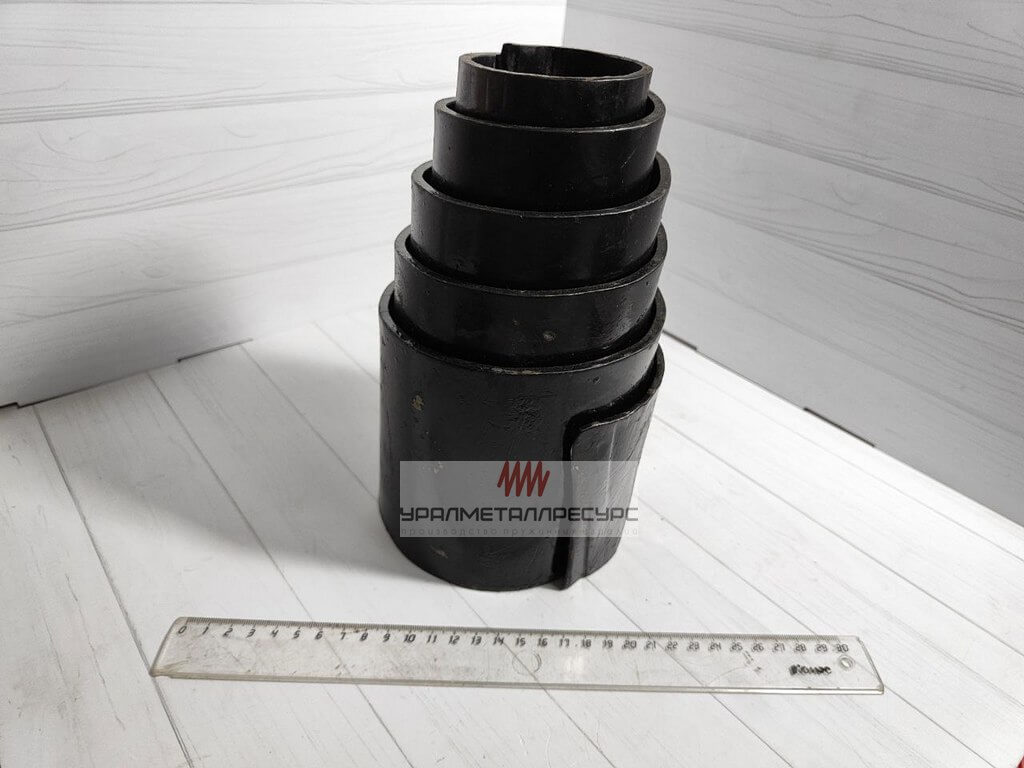

Что такое телескопическая пружина
Телескопическая пружина (также называется эволютная или эвольвентная пружина) — это защитный элемент из пружинной стали, представляющий собой ленту, свернутую в спираль с постепенно изменяющимся диаметром витков. Благодаря конической форме витки входят друг в друга подобно телескопу или стаканчикам, что позволяет конструкции компактно складываться и раскладываться.
Принцип работы основан на том, что каждый последующий виток имеет чуть меньший диаметр, чем предыдущий. При сжатии витки скользят друг по другу и образуют компактный цилиндр минимальной высоты. При растяжении витки раскрываются и формируют сплошную защитную стенку по всей длине хода.
Телескопические пружины применяются для защиты прецизионных узлов станков — шарико-винтовых передач (ШВП), направляющих, ходовых винтов и штоков — от попадания стружки, охлаждающей жидкости и абразивной пыли. Их главное преимущество — минимальный размер в сжатом состоянии при большом ходе защищаемого элемента.
Ключевые особенности
- ✓ Витки входят друг в друга телескопически
- ✓ Коэффициент сжатия до 5:1
- ✓ Защита от стружки и СОЖ
- ✓ Работа при температуре до +120°C
- ✓ Простота монтажа и замены
7 признаков износа: проверьте защиту прямо сейчас
Один порванный виток телескопической пружины приводит к попаданию стружки в ШВП. Результат — заклинивание узла, простой станка на 3-5 дней, ремонт на 150-300 тыс. рублей. При этом сама защита стоит 4-8 тыс. рублей и меняется за 20 минут.
Проверьте защитную пружину на вашем станке по этим признакам. Нашли хотя бы два — замена неизбежна.
| Признак | Что происходит | Чем грозит |
|---|---|---|
| Трещины или разрывы на витках | Нарушена герметичность, стружка попадает внутрь | ШВП забивается за 1-2 недели — критично |
| Заедание при движении | Деформация витков, загустела смазка | Ограничение хода станка, износ узлов |
| Сквозная коррозия | СОЖ разрушила защитное покрытие | Разрыв пружины во время работы |
| Деформация витков | Потеря цилиндрической формы, перегрузка | Зазоры — стружка проникает внутрь |
| Стружка внутри защиты | Защита уже не герметична | ШВП под угрозой, счет на дни |
| Отслоение покрытия | Покрытие выработало ресурс | Скорая коррозия, <3 месяцев работы |
| Болтается крепление | Износ точек крепежа от вибрации | Защита слетит, узел останется открытым |
Периодичность проверки: визуальный осмотр — раз в месяц (5 минут), детальная проверка с разборкой — раз в квартал (30 минут).
Быстрая диагностика
- ☑ Осмотрите витки — нет трещин?
- ☑ Выдвиньте на максимум — движется плавно?
- ☑ Проверьте поверхность — нет ржавчины?
- ☑ Загляните внутрь — нет стружки?
- ☑ Проверьте крепеж — не болтается?
[Место для фото: изношенная пружина с трещинами]
Телескопическая защита ШВП: компактный кожух для ограниченного пространства
Телескопическая пружина — защитный кожух из пружинной стали, который складывается витками (как стаканчики) и полностью закрывает ШВП, ходовой винт или шток от стружки и СОЖ по всей длине хода.
В сжатом состоянии занимает минимум места (коэффициент сжатия 5:1 — при ходе 1000 мм высота всего 200 мм). При выдвижении витки раскрываются и образуют сплошной цилиндр, который перекрывает доступ загрязнениям к защищаемому узлу.
Когда телескопическая пружина — оптимальное решение
- Ограниченное пространство — жесткий телескопический кожух не помещается из-за конструкции станка
- Большой ход (от 300 мм) — резиновая гофра провисает и рвется от веса
- Агрессивная среда — температура до +120°C, СОЖ, абразивная пыль
- Высокая интенсивность — работа в 2-3 смены, гофры не выдерживают циклов
- Требования охраны труда — нужно закрыть вращающиеся элементы по ТБ
[Место для фото: пружина в сжатом и выдвинутом состоянии]
| Параметр | Гофра | Пружина |
|---|---|---|
| Компактность | ★★ | ★★★★★ |
| Ход >500 мм | ★ | ★★★★★ |
| Срок службы | 3-6 мес. | 3-5 лет |
| Температура/СОЖ | ★★ | ★★★★ |
| Установка | ★★★★★ | ★★★★ |
Подбор эволютной пружины
90% ошибок при заказе — неправильно замерили диаметр или не учли ход. Результат: приходит защита, которая не налезает или болтается. Следуйте этому алгоритму — получите точное попадание с первого раза.
Шаг 1: Диаметр
Внутренний диаметр (D1) — на 2-4 мм больше диаметра винта/штока для свободного вращения.
Наружный диаметр (D2) — определяется конструкцией пружины (обычно D1 + 15...30 мм).
Замеряйте штангенциркулем. Нет доступа? Назовите модель станка — подскажем типовые размеры.
Шаг 2: Ход
Формула: Максимальное перемещение оси × 1,1 (запас 10%)
Стандартные ходы: 300, 400, 500, 600, 800, 1000, 1200, 1500 мм
Пример: ось Y ходит 550 мм → заказываете ход 600 мм
Шаг 3: Условия
Температура:
до +80°C — оцинковка
до +120°C — нержавейка
СОЖ:
есть → нержавейка обязательна
Интенсивность:
3 смены → усиленная конструкция
Параметры для заказа
| Станок | Размер | Ход |
|---|---|---|
| Токарный 16К20 | Ø32/50 | 600 |
| Фрезерный 6Р13 | Ø25/42 | 400 |
| Пресс гидравл. | Ø50/70 | 800 |
| Сверлильный 2Н135 | Ø20/35 | 300 |
Технические характеристики эвольвентных пружин
Диапазоны типоразмеров
| Параметр | Диапазон | Стандартный ряд |
|---|---|---|
| Внутренний диаметр (D1) | 16-100 мм | 16, 20, 25, 32, 40, 50, 63, 80, 100 |
| Наружный диаметр (D2) | 25-130 мм | D1 + 15...30 мм |
| Ход выдвижения (Lmax) | 200-2000 мм | 300, 400, 500, 600, 800, 1000, 1200, 1500 |
| Коэффициент сжатия | до 5:1 | Lmax 1000 → Lmin 200 мм |
Материалы и температурные режимы
| Материал | Температура | Стойкость к СОЖ | Применение |
|---|---|---|---|
| Оцинкованная сталь 65Г | -20...+80°C | ★★★ | Стандарт, сухая обработка |
| Нержавеющая сталь | -30...+120°C | ★★★★★ | Станки с СОЖ, пищевая промышленность |
| Сталь с покрытием | -20...+100°C | ★★★★ | Агрессивные среды, химия |
Твердость: 55-58 HRC по Роквеллу
Предел прочности: до 1800 Н/мм²
Скорость работы: до 40 м/мин
Области применения пружинных защит
| Оборудование | Защищаемый узел | Типовая задача |
|---|---|---|
| Токарные станки с ЧПУ | ШВП суппорта, задней бабки | Защита от металлической стружки при точении |
| Фрезерные станки | ШВП осей X, Y, Z | Защита от стружки и брызг СОЖ при фрезеровании |
| Прессы гидравлические | Направляющие колонн пресс-форм | Защита от пыли и механических ударов при работе |
| Шлифовальные станки | ШВП подачи стола | Защита от абразивной пыли при шлифовании |
| Сверлильные станки | Шпиндель, салазки | Защита от стружки при сверлении отверстий |
| Координатно-расточные | ШВП точных перемещений | Защита прецизионных пар от любых загрязнений |
5 ошибок при выборе защиты, которые дорого обходятся
Часто мы видели случаи, когда защиту выбирали неправильно. Вот пять критических ошибок, которые приводят к простоям и переплатам.
Ошибка №1: Заказали "на глаз"
Что происходит: Закупщик смотрит на старую защиту, прикидывает размеры визуально.
Последствия: Приходит защита, которая не налезает (диаметр меньше на 3 мм) или болтается (больше на 5 мм).
Как избежать: Всегда измерять штангенциркулем. Если замерить нельзя — отправить фото узла и модель станка.
Ошибка №2: Выбрали самую дешевую
Что происходит: Китайская за 1500 ₽ вместо качественной за 5000 ₽.
Последствия: Через 2-3 месяца теряет форму (плохая сталь), трескается от температуры, ржавеет от СОЖ.
Как избежать: Для температуры >+60°C — только нержавейка. Для СОЖ — усиленное цинкование. Дешевая защита × 4 замены в год > одной качественной на 5 лет.
Ошибка №3: Не учли способ крепления
Что происходит: Заказали пружину нужного размера, но крепление не подходит к конфигурации станка.
Последствия: Доработка крепежа (время + деньги) или возврат с ожиданием нового.
Как избежать: Уточнить тип крепления (фланцевое/резьбовое/зажимное), проверить посадочные размеры, указать особенности станка при заказе.
Ошибка №4: Не учли компоновку
Что происходит: Выбрали защиту с ходом 600 мм для оси 550 мм — "вроде подходит".
Последствия: При максимальном выдвижении упирается в конструкцию станка или остается зазор, куда попадает стружка.
Как избежать: Замерять полный ход + 10% запас. Проверить, нет ли препятствий в зоне установки. Учесть высоту в сжатом состоянии (коэффициент 5:1).
Ошибка №5: Купили одну на пробу
Что происходит: "Возьмем одну, проверим. Если подойдет — докупим 10 штук через полгода".
Последствия: Через полгода модель снята с производства или нет на складе (только под заказ 6 недель). На станках разные защиты.
Как избежать: Если планируете оснащать несколько станков — уточнить наличие партии сразу. Закладывать запас: нужно 10 штук → берите 12 (2 на замену).
[Место для фото: правильная установка пружины]
Монтаж и обслуживание: установка за 30 минут своими силами
Ваш механик справится сам. Не нужны специалисты и сложный инструмент. Обычный гаечный ключ, отвертка, 20-30 минут времени — и защита установлена.
Шаг 1: Подготовка узла (5 мин)
- ☑ Остановите станок, отключите питание
- ☑ Приведите узел в среднее положение
- ☑ Очистите от стружки, грязи, старой смазки
- ☑ Проверьте посадочные места
Шаг 2: Установка креплений (10 мин)
- ☑ Наденьте нижний фланец на неподвижную часть
- ☑ Выровняйте по оси (без перекоса)
- ☑ Зафиксируйте крепежом
- ☑ Растяните пружину до максимума
- ☑ Установите верхний фланец
- ☑ Проверьте соосность
Шаг 3: Проверка (10 мин)
- ☑ Проведите вручную от минимума до максимума хода
- ☑ Проверьте плавность движения
- ☑ Убедитесь, что нет касаний с элементами станка
- ☑ Запустите станок на малой скорости
- ☑ Зафиксируйте дату установки
Регламент обслуживания телескопических защит
| Периодичность | Что делать | Время |
|---|---|---|
| Раз в месяц | Визуальный осмотр (трещины, коррозия) | 2 мин |
| Раз в квартал | Протереть от стружки, проверить крепеж | 10 мин |
| Раз в полгода | Снять, проверить внутри, осмотреть витки | 30 мин |
| Через 3-5 лет | Плановая замена (профилактика) | 30 мин |
Типовые проблемы и решения
| Проблема | Причина | Решение |
|---|---|---|
| Заедание | Стружка между витками | Очистить сжатым воздухом |
| Треск, скрип | Высохла смазка | Смазать машинным маслом |
| Болтается крепеж | Ослабла затяжка | Подтянуть ключом |
| Стружка внутри | Порвался виток | Замена защиты |
Почему защита работает 3-5 лет, а не 3 месяца
Разница между китайской пружиной за 1500 ₽ и качественной за 5000 ₽ — в сроке службы и надежности. Первая рвется через 3-6 месяцев. Вторая работает 3-5 лет без замены. За 5 лет вы либо потратите 30 000 ₽ на 10 замен китайских, либо 5000 ₽ на одну качественную. Экономия 25 000 ₽ на одном станке.
Что обеспечивает надежность
- Сталь 65Г — пружинная сталь с пределом прочности до 1800 Н/мм² (не китайская Ст3)
- Горячее цинкование — толщина слоя 40-60 мкм против 5-10 мкм у дешевых
- Точная навивка на ЧПУ — допуск ±0,5 мм, плавное движение без заеданий
- Испытания на усталость — тест каждой партии на 100 000 циклов
- Контроль геометрии — проверка соосности и размеров каждой пружины
| Параметр | Дешевые | Наши |
|---|---|---|
| Марка стали | Ст3, неизвестно | Сталь 65Г |
| Покрытие | 5-10 мкм | 40-60 мкм |
| Точность | ±3 мм | ±0,5 мм |
| Ресурс | 3-6 мес. | 3-5 лет |
| Брак | 5-10% | 0,3% |
Гарантии и поддержка
3 года
Гарантия на производственный брак
420+
Предприятий используют наши защиты
87 000 ч
Средняя наработка до отказа (5 лет)
0,3%
Процент возвратов по браку
Как разместить заказ на телескопические пружины?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Частые вопросы о телескопических пружинах
Телескопические пружины оптимальны для защиты шарико-винтовых пар (ШВП), ходовых винтов, гладких валов, гидравлических штоков и направляющих колонн пресс-форм. Их ставят там, где есть открытый винт или шток и нет места под жесткий телескопический кожух. Задача — полностью закрыть вращающуюся или поступательную деталь от стружки, абразива, СОЖ и случайного контакта персонала.
Замерьте диаметр детали и выберите внутренний диаметр пружины на 2-4 мм больше для свободного вращения. Затем определите минимальное расстояние между опорами (Lmin в сжатом состоянии) и максимальный ход (Lmax). Подберите ближайший типоразмер по каталогу. Если стандартного размера нет — изготовим по вашим параметрам D1 (внутренний диаметр), Lmin, Lmax и при необходимости D2 (наружный диаметр).
При горизонтальной установке увеличивают перекрытие витков, чтобы пружина не провисала и не касалась винта по длине. В вертикальном положении учитывают работу против силы тяжести: закладывают большую длину выдвижения, а больший диаметр ставят сверху — так грязь и стружка самосваливаются вниз, не набиваясь внутрь витков.
При горизонтальной установке больший диаметр разворачивают в сторону зоны резания — туда, где больше всего стружки, чтобы она не залетала под кромку меньших витков. При вертикальной установке больший диаметр ставят сверху — стружка и грязь падают вниз по наружной поверхности, а не внутрь пружины.
Углеродистая пружинная сталь 65Г дает большую жесткость и ресурс при тех же размерах, но боится постоянной влаги и агрессивных СОЖ. Нержавеющая сталь немного мягче (чуть меньше усилие и ресурс), зато устойчива к коррозии. Берите нержавейку для станков с интенсивной влажной обработкой и там, где важен внешний вид без ржавчины.
На обоих концах винта или штока устанавливают центрирующие фланцы (из пластика PA6 или металла) с посадочными диаметрами под внутренний и наружный виток. Пружину надевают на фланцы без жесткого крепления — она должна свободно вращаться и опираться только за счет собственного предварительного сжатия. Крепить ее винтами или клепками к валу нельзя — это вызовет закусывание и поломку при работе.
Стандартные телескопические пружины рассчитаны на скорость перемещения до 40 м/мин. При больших скоростях рекомендуем рассматривать гармошки или жесткие кожухи. Максимальная длина выдвижения у серийных пружин — до 2000 мм в вертикальном исполнении. Ресурс обычно сотни тысяч циклов, но сильно зависит от чистоты, отсутствия перегрузок и правильной ориентации. При тяжелых режимах берите запас по диаметру и толщине ленты.
Регулярное обслуживание: продувать сжатым воздухом, вытирать стружку и налет, при необходимости промывать и просушивать. Меняйте защиту при трещинах или надломах ленты, заметном зажевывании при ходе, сильном перекосе витков или потере упругости, когда пружина перестает полностью раскрываться или складываться.
Телескопическая пружина — самый компактный и доступный вариант при умеренных скоростях и ходах; хорошо выдерживает горячую стружку и случайные удары, но не дает полной герметизации. Гармошка обеспечивает лучшую пыле- и влагозащиту, подходит для высоких скоростей, но боится горячей стружки и механических повреждений. Жесткий телескопический кожух — самый защищенный и долговечный, но требует места, дороже и сложнее в монтаже.
Да, можем изготовить пружинную защиту по вашим размерам D1 (внутренний диаметр), D2 (наружный диаметр), Lmin (длина в сжатом состоянии) и Lmax (максимальный ход). Срок изготовления нестандартных размеров — 10-15 рабочих дней. Для промышленного использования выгоднее заказать заводскую пружину по своим параметрам — стоимость невысока, а ресурс и безопасность предсказуемы.
