Пружина пластинчатая
Пластинчатая пружина — это упругий элемент, который накапливает и отдаёт механическую энергию при деформации. Она работает преимущественно на изгиб, но может использоваться и в схемах сжатия или растяжения.
По сути, это металлическая пластина, которая временно деформируется под нагрузкой и возвращает исходную форму после её снятия.
Основное назначение — обеспечивать заданное усилие, фиксировать положение деталей или передавать движение между узлами механизма.
Что такое пластинчатые пружины и где они используются?
Пластинчатые пружины особенно востребованы там, где пространство ограничено — в компактных узлах и механизмах.
В технической классификации термины пружина пластинчатая и пружинная пластина означают любые упругие элементы, изготовленные из листового, полосового или пластинчатого металла.
Листовые пружины могут иметь сложную геометрию: изгибы, отверстия, зацепы или специальные формы концов — всё это задаётся чертежом или образцом.
Такие пружины часто работают в компенсирующих муфтах, обеспечивая плавное перемещение деталей узлов как в линейном, так и в угловом направлении.
Ассортимент пластинчатых пружин
Производство и контроль качества
Мы не просто штампуем пружины — мы обеспечиваем их соответствие требованиям по геометрии, упругости и твердости. Каждая партия проходит внутренний ОТК, а при необходимости — повторную проверку у заказчика.
Если вы обнаружили отклонение по твердости — мы заменим изделие. Это наше обязательство перед клиентами.

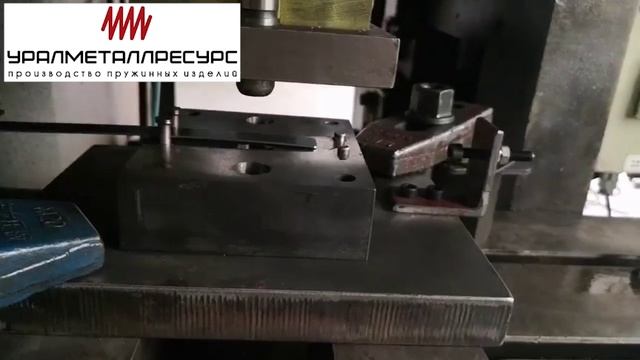

Производство плоских пружин

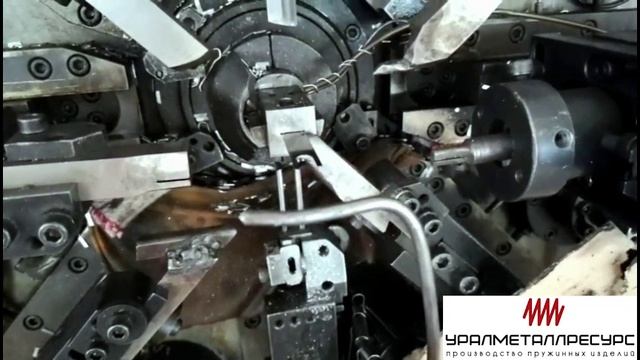

Изготовление пластинчатых пружин

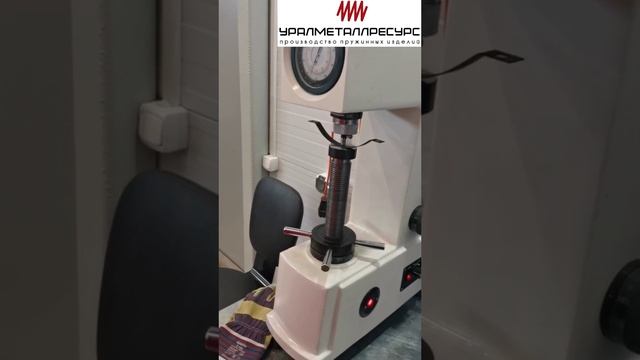

Контроль твердости металла
Пластинчатые пружины: назначение и применение
Пластинчатая пружина — это упругий элемент, выполненный из листового или полосового металла. Она может быть плоской, изогнутой, с отверстиями, зацепами или специальными формами концов. Такие пружины работают на изгиб, сжатие или кручение и обеспечивают стабильное усилие даже при многократных циклах нагружения. Потому их иногда называют пружины сжатия или пружины изгиба.
Основное преимущество — компактность. Плоские пружины легко размещаются в узких узлах, где спиральные аналоги просто не поместятся. При этом они сохраняют высокую надежность и точность.
Чаще всего их используют в механизмах, где требуется:
- Амортизация — гашение вибраций и ударных нагрузок.
- Фиксация — удержание деталей в заданном положении (защелки, стопоры, хомуты).
- Возвратное движение — автоматический возврат после нажатия (кнопки, рычаги).
- Равномерное усилие — стабильная нагрузка в течение всего рабочего цикла.
Материалы для изготовления
Основной материал — холоднокатаная лента из рессорно-пружинной стали (65Г, 60С2А, 51ХФА). После штамповки изделия проходят обязательную термообработку: закалку и отпуск. Это обеспечивает стабильные упругие свойства и устойчивость к усталостным разрушениям.
Для агрессивных сред или специальных условий используем:
- Нержавеющую сталь (12Х18Н10Т, AISI 304) — для коррозионной стойкости.
- Бронзу — в электротехнике, где важна искробезопасность.
- Бериллиевую бронзу — для высокоточных контактов.
По запросу наносят защитные покрытия:
В качестве исходного материала при производстве плоских пружин используется холоднокатаная лента из рессорно-пружинной стали, которая обязательно проходит термообработку для стабилизации упругих свойств.
Такие материалы обеспечивают высокую износостойкость, прочность и долговечность даже при интенсивных нагрузках и в агрессивных условиях эксплуатации.
Для дополнительной защиты от коррозии могут наносить антикоррозионные покрытия: цинкование, химическое оксидирование или другие виды обработки.
Преимущества плоских пружин
Пластинчатые пружины — это не просто детали, а инженерные решения для сложных задач. Они обеспечивают точность, надежность и долговечность даже в экстремальных условиях.
В отличие от спиральных аналогов, плоские пружины:
- Занимают меньше места по высоте.
- Легко интегрируются в сборочные узлы без дополнительных креплений.
- Позволяют точно настраивать усилие за счёт толщины и длины пластины.
- Не требуют сложного обслуживания.
Мы изготавливаем как стандартные, так и нестандартные формы — по вашему чертежу или образцу.
| Преимущество | Практическая польза |
|---|---|
| Точность усилия | Стабильная работа в течение всего срока службы без просадки. |
| Долговечность | Выдерживают до 1 млн циклов без потери упругости. |
| Гибкость конфигурации | Любые изгибы, отверстия, зацепы — по вашему ТЗ. |
Дополнительные преимущества:
1 Плоские пружины — это металлические пластины, чаще всего прямые или слегка изогнутые. Их геометрия легко адаптируется под задачу: можно задать любую форму, длину, ширину, радиусы изгиба, отверстия и зацепы — всё по вашему чертежу или образцу.
2 Такие пружины надёжно работают как под статической, так и под циклической нагрузкой. Благодаря термообработке они устойчивы к усталостным разрушениям и сохраняют свои свойства даже после сотен тысяч циклов сжатия или изгиба.
3 Производство плоских пружин не требует сложного оборудования — достаточно штамповки и термообработки. Это снижает себестоимость и ускоряет выпуск. А монтаж в узел обычно не требует дополнительных креплений: пружина из плоского профиля устанавливается в паз, на ось или прижимается корпусом.
4 Пластинчатые пружины применяются повсеместно: в автомобильных подвесках и муфтах, электронных разъёмах и кнопках, медицинских инструментах, станках и бытовой технике. Везде, где нужна компактность, точность и надёжность — выбирают именно их.
Где применяются пластинчатые пружины?
Плоские пружины используются в самых разных отраслях промышленности. Их выбирают там, где важны компактность, надежность и точность.
Наиболее частые сферы применения:
- Автомобилестроение: муфты, подвески, фиксаторы дверей, педальные узлы.
- Электроника и электротехника: контакты, разъемы, держатели предохранителей, щеткодержатели.
- Приборостроение: кнопки, защелки, измерительные головки.
- Станкостроение: компенсаторы зазоров, уплотнения, приводы подачи.
Соответствие стандартам
Пружины изготавливаются в соответствии с действующими ГОСТ. Основной стандарт — ГОСТ 18753-80, регламентирующий конструкцию и размеры пластинчатых пружин для упоров со скосом.
При необходимости изделия выполняются по ТЗ заказчика или международным стандартам (DIN, ISO).
Листовые пружины: финальная проверка
Каждая партия проходит многоступенчатый контроль:
- Визуальный осмотр на наличие трещин, заусенцев, деформаций.
- Проверка геометрических параметров по чертежу (толщина, длина, радиусы изгиба).
- Лабораторный замер твердости по шкале Роквелла (HRC).
- Испытания на усталостную прочность (по запросу).
Если на вашем производстве выявлено несоответствие — мы не спорим, а оперативно заменяем бракованную партию. Это подтверждено нашими видео и отзывами клиентов.
Как разместить заказ на пластинчатые пружины?
Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.
Затем выберите удобный вариант заказа:
- Напишите нам Телеграмм
или отправьте сообщение на +7 996 230-46-80 - Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
- Для оперативной связи наш бесплатный телефон - 8-800–201-52-77
Напоминаем, что при размещении заказа у нас вы получаете:
- бесплатную доставку продукции до транспортной компании;
- специальные условия при заказе оптовых партий продукции.
Частые вопросы о пластинчатых пружинах
Основной материал — холоднокатаная лента из рессорно-пружинной стали: 65Г, 60С2А, 51ХФА. Эти марки обладают высокой упругостью, износостойкостью и устойчивостью к усталостным нагрузкам. После штамповки изделия проходят обязательную термообработку: закалку при 830–860 °C и отпуск при 400–480 °C, что стабилизирует механические свойства и снимает внутренние напряжения.
Для особых условий применяем:
- Нержавеющую сталь (12Х18Н10Т, AISI 304) — при высокой влажности, в пищевой промышленности или химических средах. Такие пружины не ржавеют даже при длительном контакте с водой.
- Бронзу и бериллиевую бронзу — в электротехнике, взрывоопасных зонах и приборах, где недопустимы искры. Бериллиевая бронза также обеспечивает высокую упругость и стабильность контакта.
По запросу наносят защитные покрытия: цинкование (толщиной 8–12 мкм), химическое оксидирование («воронение»), пассивацию или фосфатирование. Выбор зависит от условий эксплуатации и требований к внешнему виду.
Твердость — один из ключевых параметров, влияющих на долговечность пружины. Мы измеряем её в лабораторных условиях методом Роквелла (шкала HRC) на твердомере Wilson Rockwell. Контроль проводится:
- После термообработки — на каждой партии (выборочно, по ГОСТ 9.913-77).
- При повторном ОТК у заказчика — как показано в нашем видео, где клиент проверяет твердость на собственном оборудовании.
Допустимые отклонения — ±2 HRC от заданного значения (обычно 42–48 HRC для стали 60С2А). Если параметр выходит за пределы допуска — мы не требуем доказательств, а сразу запускаем повторный выпуск и доставляем замену в течение 3 рабочих дней. Это подтверждено нашими условиями поставки и отзывами клиентов.
Да, мы изготавливаем пружины любой сложности — от простых прямых пластин до многоступенчатых конструкций с радиусами, отверстиями и зацепами. Нестандартные формы — наша специализация.
Примеры реализованных решений:
- С изгибами под углом 30°, 45°, 90° и более сложными профилями.
- С отверстиями, пазами, фиксаторами и ушками под ось.
- Многоступенчатые и волнообразные — для равномерного распределения нагрузки.
- Лепестковые и прижимные — для муфт, контактных групп и уплотнений.
Главное — предоставить точные размеры или образец. Наши инженеры проанализируют технологичность, предложат оптимизацию (например, уменьшение отходов металла) и согласуют финальный вариант. Мы работаем на современных станках с ЧПУ, что позволяет добиваться высокой точности даже при сложной геометрии.
Для повышения коррозионной стойкости и улучшения внешнего вида предлагаем несколько видов покрытий, каждое из которых подходит для конкретных условий эксплуатации:
Химическое оксидирование («воронение») — тонкая чёрная плёнка, декоративная защита для сухих условий.
Пассивация — обязательна для нержавеющих сталей, удаляет свободное железо с поверхности.
Фосфатирование — создаёт шероховатую поверхность для последующей окраски или масляной пропитки.
Выбор покрытия зависит от среды: влажность, температура, химическая активность, необходимость электропроводности (например, для контактов). Мы помогаем подобрать оптимальный вариант на этапе согласования заказа.
Оформить заказ можно двумя способами — оба включают техническую консультацию и расчёт стоимости:
- На сайте — нажмите кнопку «Заказать пластинчатые пружины» и приложите чертёж, ТЗ или фото. Менеджер свяжется с вами в течение 15 минут в рабочее время.
- По телефону — звоните на бесплатный номер 8-800-201-52-77. Оператор примет параметры и направит запрос инженеру.
После согласования вы получите:
- Коммерческое предложение с детализацией по материалу, обработке и упаковке.
- Договор поставки и счёт с реквизитами.
- Чертёж для финального утверждения (при нестандартных изделиях).
Мы работаем с юрлицами и ИП по безналичному расчёту. Отгрузка — после 100% оплаты или по договору с отсрочкой (для постоянных клиентов).
Минимальный заказ — 1 штука. Это особенно удобно для опытных партий, прототипирования или ремонта уникального оборудования.
Для серийного производства экономически выгодно начинать от 50–100 шт., так как стоимость штамповки и наладки распределяется на весь объём. Однако мы не отказываем и в единичных случаях — понимаем, что иногда нужна именно одна деталь.
Мы рассчитаем оптимальный вариант под ваш бюджет и сроки — даже если вы только тестируете решение.
Основной стандарт — ГОСТ 18753-80, который регламентирует конструкцию и размеры пластинчатых пружин для упоров со скосом. Он охватывает типовые формы, допуски и требования к материалу.
Однако большинство наших заказов — нестандартные, поэтому мы чаще работаем по:
- Техническим условиям (ТУ) заказчика — с указанием всех параметров в спецификации.
- Международным стандартам — DIN 2092 (листовые пружины), ISO 10243 (пружины сжатия из ленты).
Все изделия сопровождаются паспортом качества, в котором указаны:
- Марка стали и сертификат на металл.
- Режим термообработки (температура закалки и отпуска).
- Результаты контроля твердости и геометрии.
Это позволяет использовать наши пружины даже в ответственных узлах — например, в медицинском или военном оборудовании.
Да, отправляем продукцию по всей России. Работаем с ведущими транспортными компаниями:
- Деловые Линии
- ПЭК
- СДЭК
Сроки доставки:
- Москва, Санкт-Петербург, Екатеринбург — от 3 дней.
- Новосибирск, Красноярск — 5–7 дней.
- Дальний Восток — 8–12 дней.
Для постоянных клиентов возможна отправка «до двери» с оформлением страхования груза. Отслеживание — по трек-номеру на сайте ТК.
