Пружины для грохотов

Пружины

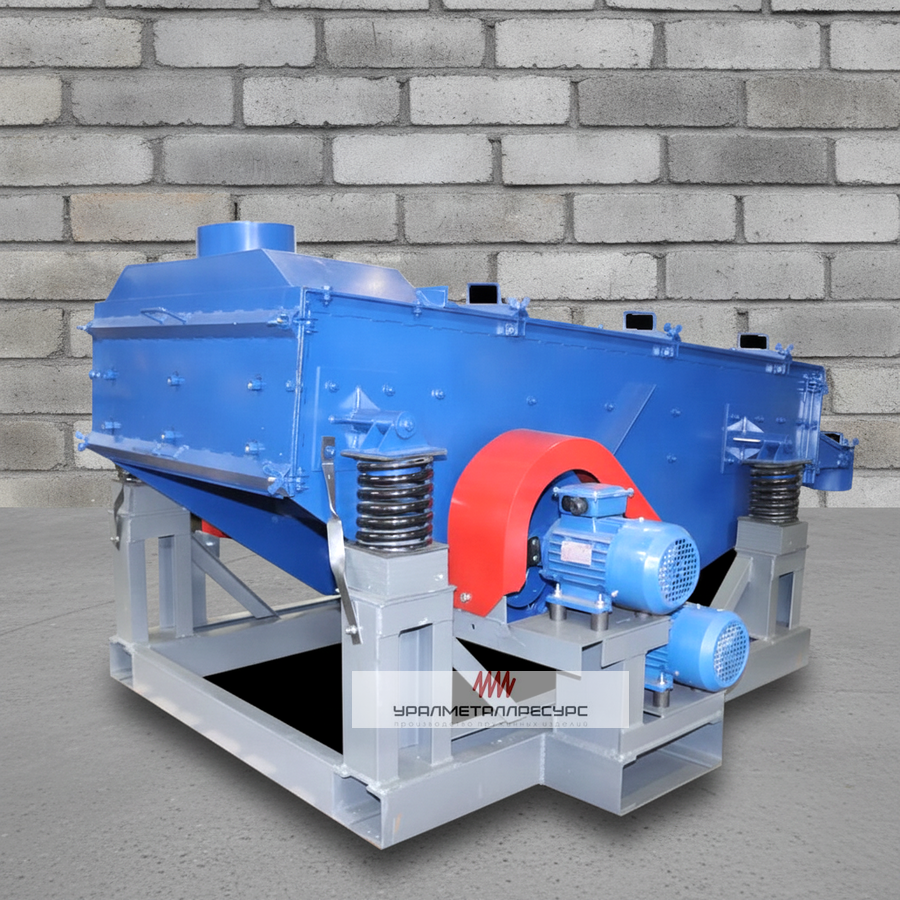

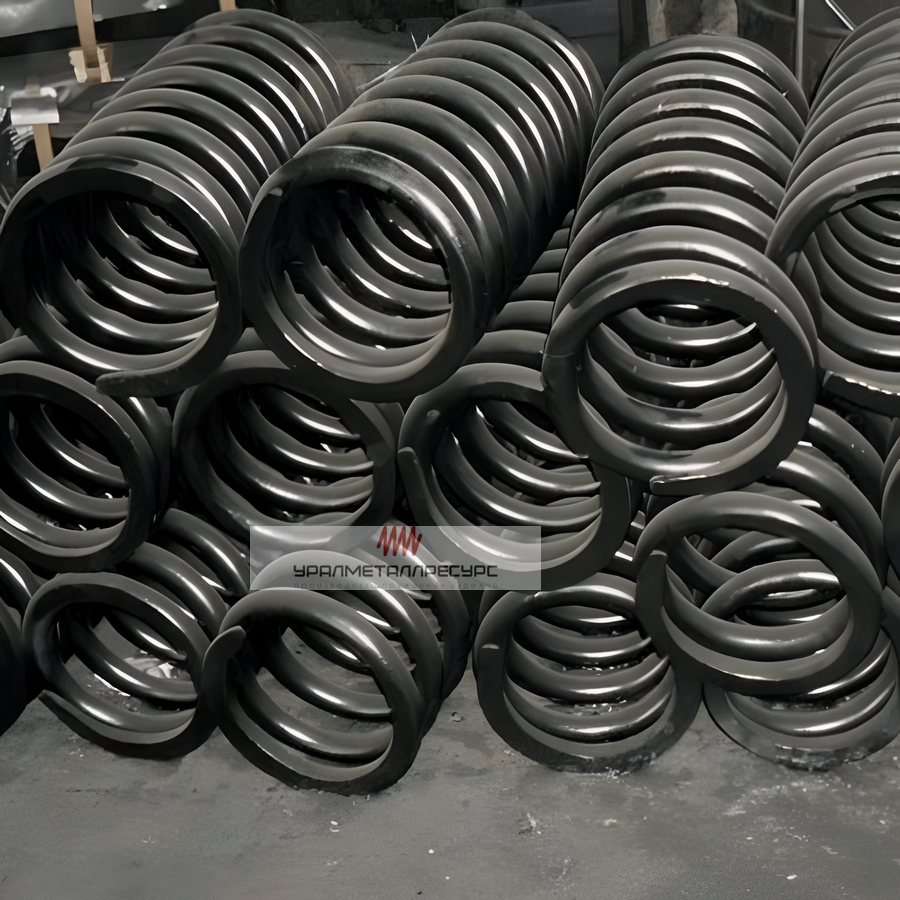

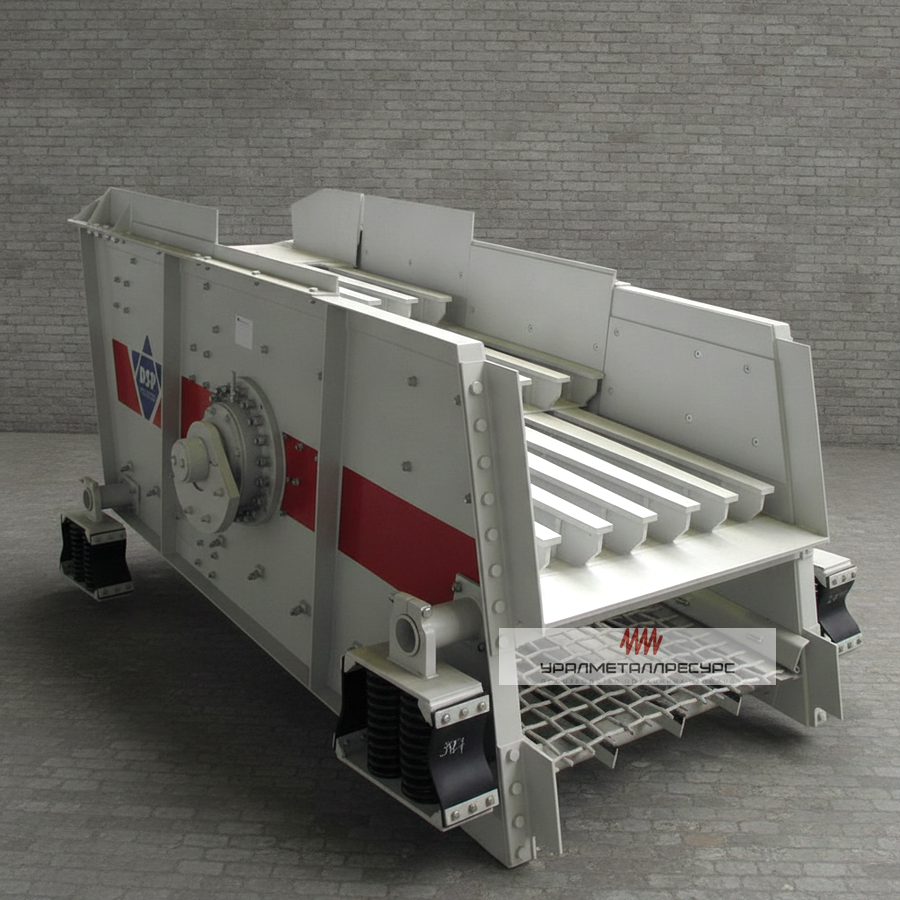

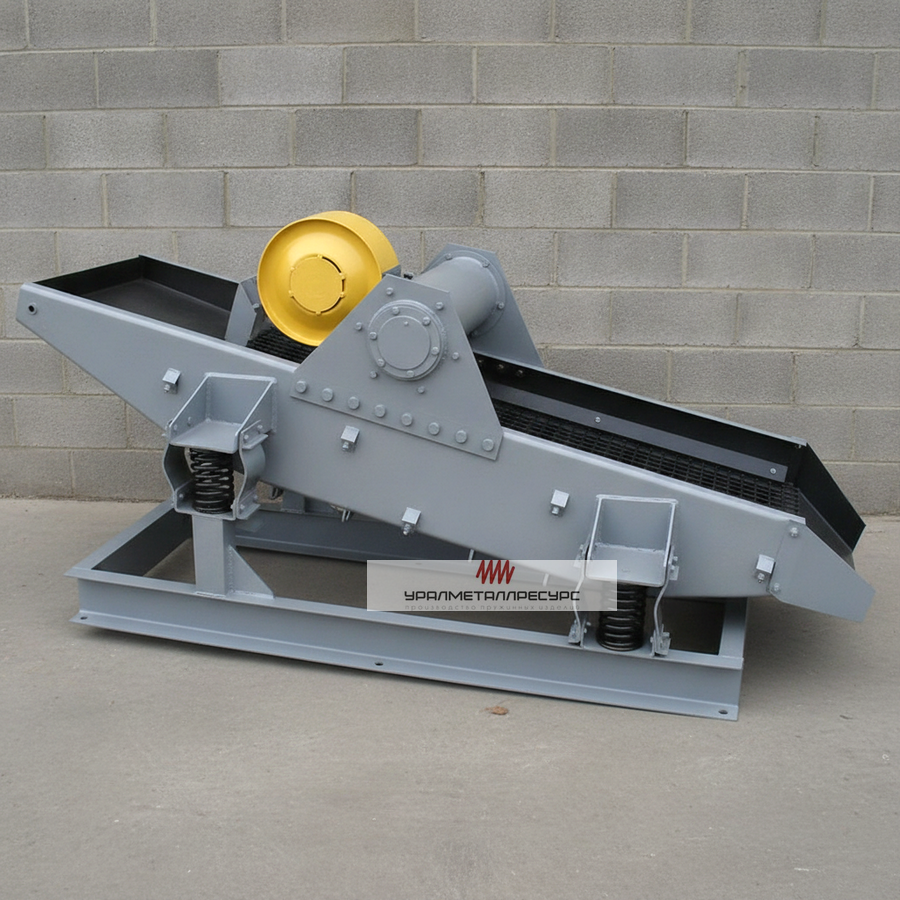

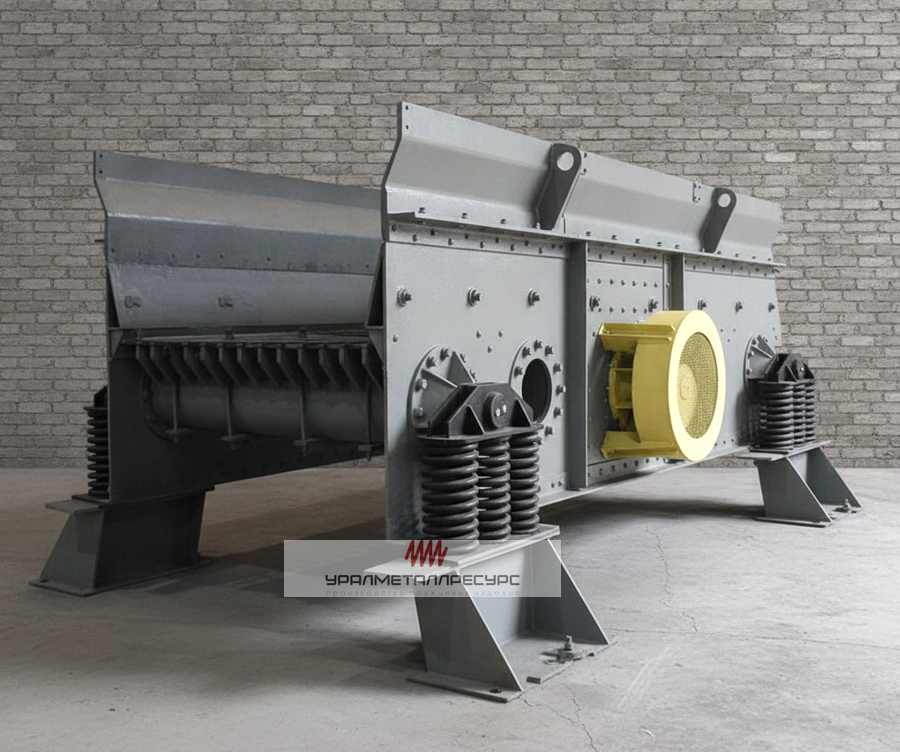

Пружины для грохотов — опорные винтовые пружины сжатия, на которых стоит короб инерционного грохота. Они несут массу машины, дают коробу рабочий ход и изолируют раму и фундамент от вибрации, поэтому от их жёсткости зависит, насколько спокойно работает грохот.

ООО «УралМеталлРесурс» изготавливает пружины для грохотов ГИЛ, ГИС, ГИСТ, ГИТ, ГСС, СМД и импортных машин по чертежу или образцу — от 1 штуки и комплектом из одной партии. Выполняем дробеструйную обработку и наносим покрытие под условия работы: фосфатирование, порошковое покрытие, цинкование. Для расчёта пришлите модель грохота, чертёж или замеры снятой пружины.

Заказать пружины для грохотов

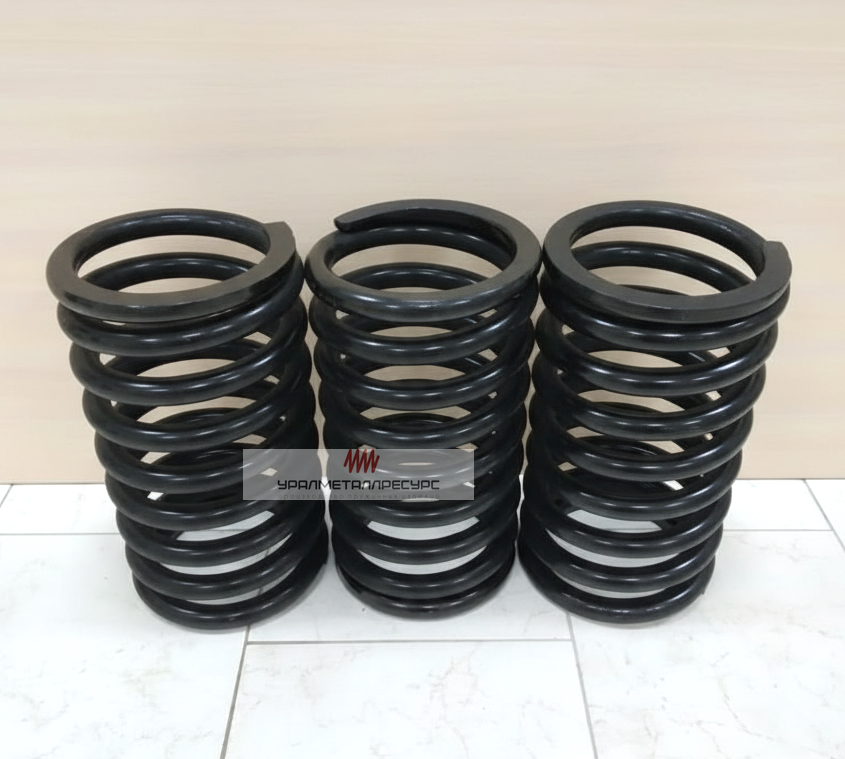

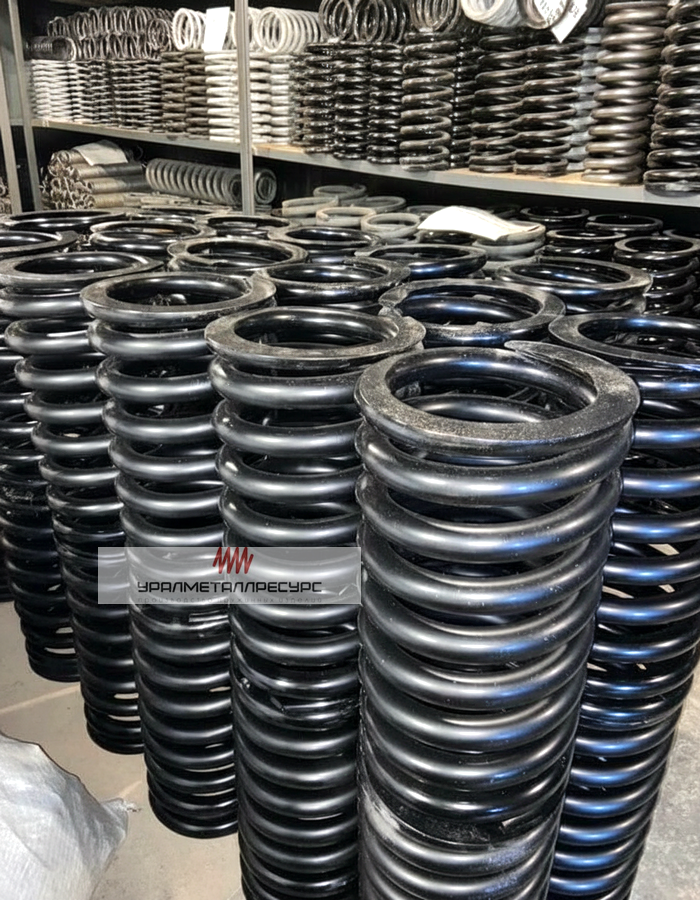

Изготавливаем опорные пружины для инерционных грохотов по чертежу или образцу снятой пружины — от 1 штуки и комплектом из одной партии на всю машину. Пружина грохота — часть колебательной системы машины: от её жёсткости зависит, сколько вибрации уйдёт в раму и фундамент. Поэтому новый комплект должен повторять штатный не только по размеру.

Пружины по сериям грохотов

Опорные пружины отечественных грохотов навиты в основном из прутка 25–32 мм с наружным диаметром 205–240 мм. Ниже — примеры размеров по сериям из открытых каталогов запасных частей: пруток × наружный диаметр × свободная высота.

Пружины для грохотов ГИЛ

Грохоты ГИЛ

ГИЛ-52: 28×210×372 мм
ГИЛ-45: 30×210×465 мм

Пружины для грохотов ГИС и ГИСТ

Грохоты ГИС и ГИСТ

ГИС-52: 25×210×363 мм
ГИСТ-72: 28×210×396 мм

Пружины для грохотов ГИТ

Грохоты ГИТ

ГИТ-51Н: 25×210×354 мм
ГИТ-71Н: 32×240×464 мм

Пружины для грохотов ГСС

Грохоты ГСС

По образцу или чертежу

Пружины для грохотов СМД

Грохоты СМД

СМД-121: 25×210×363 мм

Важно: каталожные размеры не равны чертежу изготовителя машины. Для ГИЛ-52, например, в источниках встречаются два разных размера — 28×210×372 и 25×210×363 мм. Полная таблица по 14 моделям — в справочнике «Размеры пружин грохотов ГИЛ, ГИТ, ГИСТ, ГИС».

Материал и обработка пружин

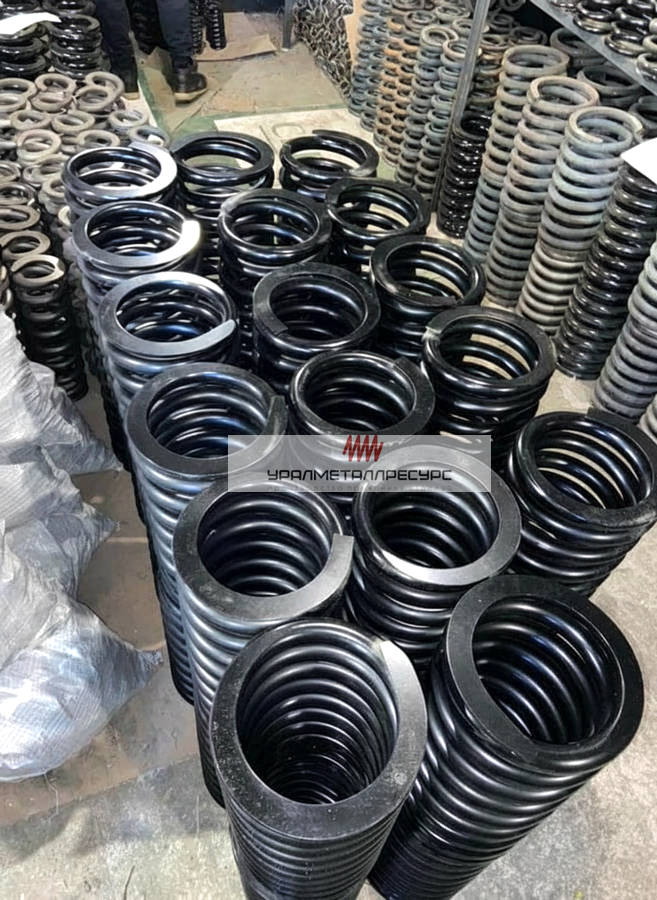

Крупные пружины грохотов навивают в горячем состоянии из рессорно-пружинной стали по ГОСТ 14959-2016, затем закаливают и отпускают. Марку стали, режим обработки и покрытие задаём по чертежу или ТЗ заказчика.

Что выполняем для пружин грохотов
  • Изготовление по чертежу, образцу или замерам снятой пружины
  • Комплект из одной партии, по одному чертежу, с одинаковой геометрией
  • Дробеструйная обработка, в том числе внутренней стороны витков

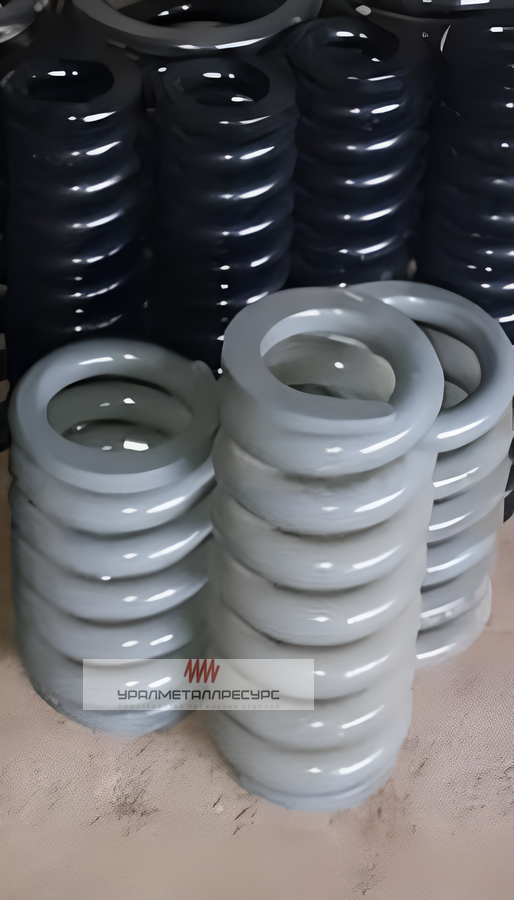

  • Покрытие под условия работы: фосфатирование, порошковое покрытие, цинкование, включая механическое и цинк-ламельное

Какое покрытие выбрать для сухого цеха, улицы или работы в воде и шламе, и почему гальваническое цинкование пружин требует обезводороживания — в статье «Сталь и защита пружин грохота».

Заказать пружины для грохотов

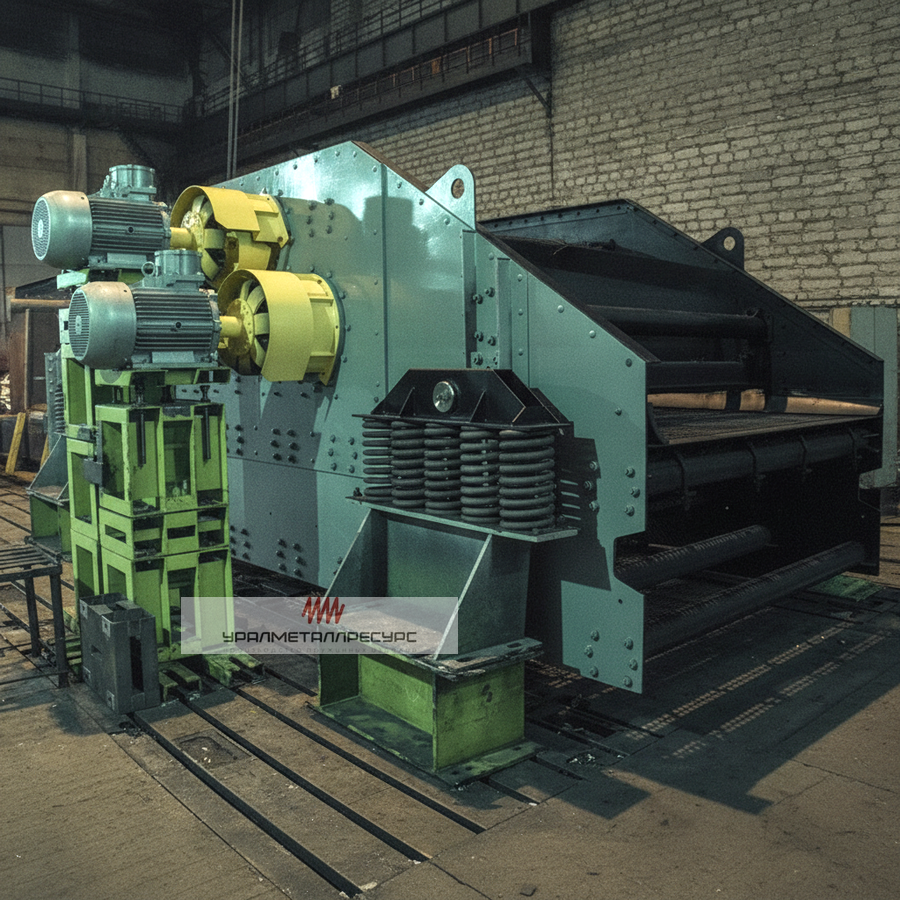

Просевшие или разные по жёсткости пружины перекашивают короб и скручивают его на каждом цикле. Растут нагрузки на боковины, поперечные балки и подшипники, меняется траектория короба, а вибрация уходит в раму и фундамент.

Универсального срока замены нет. Изготовители грохотов задают свои пороги, например просадку более 10 % свободной высоты у Telsmith или 15 мм осадки у питателей Schenck.
  • Сравнивайте высоту симметричных опор слева и справа: для грохота Schenck SLK3673W допускается разница не более 4 мм
  • Записывайте высоты при установке нового комплекта — без них просадку не посчитать
  • Меняйте пружины комплектом или парами в симметричных позициях

Признаки износа пружин грохота

Износ пружины — это остаточная осадка, потеря силы при рабочей высоте или усталостная трещина. Трещина до поздней стадии почти не меняет высоту, поэтому одной рулетки для проверки мало.

Что видно на работающей машине
  • Короб завален набок, разная амплитуда слева и справа
  • Новый стук на разгоне или выбеге
  • Стёртая краска и блестящие полосы на соседних витках — витки смыкаются
  • Трещины на боковинах и балках рядом с опорами
Когда пружину меняют
  • Трещина или излом — особенно на внутренней стороне витка и у опорного витка
  • Осадка — вышла за допуск чертежа или изготовителя грохота
  • Смыкание витков — при штатной работе
  • Разбитые торцы — пружина выгнута или сползает с седла

Критерии браковки изготовителей, три замера, зоны поиска трещин и чек-лист механика — в статье «Износ пружин грохота».

Заказать пружины для грохотов

Пружину грохота подбирают по чертежу или замерам снятой пружины, а не только по модели машины. Пруток 30 мм вместо 28 мм при тех же диаметре и высоте даёт жёсткость на 32 % больше — грохот с такими пружинами работает ближе к резонансу.

Что указать в заявке
  1. Модель и модификацию грохота, обозначение пружины или номер чертежа, если есть
  2. Размеры снятой пружины — диаметр прутка, наружный диаметр, свободная высота
  3. Число витков — полное и рабочее, направление навивки
  4. Торцы — поджаты ли, шлифованы ли
  5. Количество пружин на машину и цветные метки на витках, если есть
  6. Условия работы — цех или улица, вода, шлам, абразив

Что делать, если маркировки и чертежа нет?

Изготавливаем пружину по образцу: пришлите снятую пружину или фото сбоку и с торцов с замерами. Сообщите, сколько проработал комплект, — снятая пружина почти всегда ниже новой из-за осадки, и высоту для новой пружины уточняем с учётом этого.

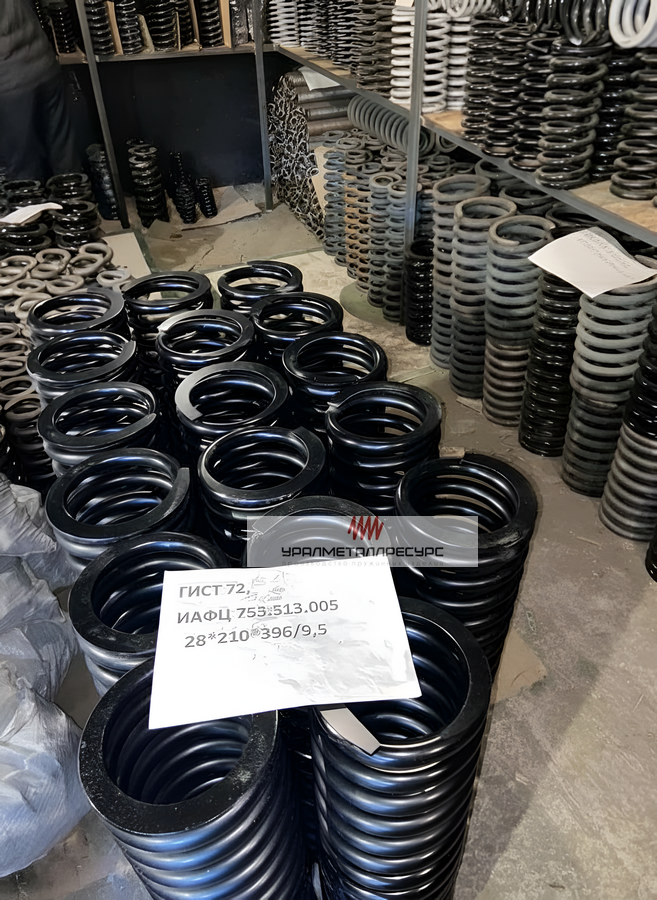

Совпадение размеров ещё не означает взаимозаменяемость. У пружин 28×210×396 мм для ГИСТ-72 и ГИЛ-32 могут отличаться число рабочих витков, торцы и сила при рабочей высоте. Подробнее о подборе, резонансе и комплекте — в статье «Как подобрать пружину для грохота».

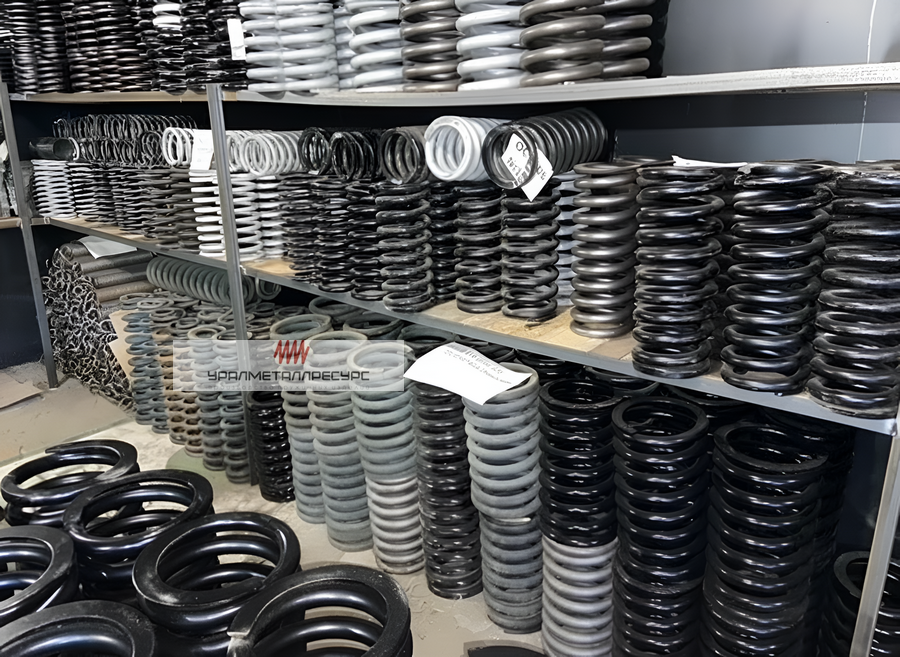

Готовые пружины для ГИСТ-72 и СМД-121 — в интернет-магазине. Пружины для импортных грохотов Metso, Sandvik, Terex и Weir изготавливаем по образцу.

Заказать пружины для грохотов

Перед тем как сделать заказ ознакомьтесь с отзывами о нашей компании.

Затем выберите удобный вариант заказа:

  1. Напишите нам Телеграмм Заявка в Телеграм с соблюдением политики конфиденциальности  или отправьте сообщение на +7 996 230-46-80
  2. Отправьте письмо на info@pruzhina-metizdetal.ru или заполните форму обратной связи.
  3. Для оперативной связи наш бесплатный телефон - 8-800–201-52-77

Напоминаем, что при размещении заказа у нас вы получаете:

  • бесплатную доставку продукции до транспортной компании;
  • специальные условия при заказе оптовых партий продукции.

Да, изготавливаем от 1 штуки. Но если пружина меняется в старом комплекте, новая будет выше и жёстче просевших соседей, и короб получит перекос. Поэтому одну пружину обычно ставят только после локальной поломки, а остальные проверяют по высоте. При усталостном изломе без внешней причины надёжнее заменить пару в симметричной позиции или весь комплект.

Назначением. Опорные пружины грохота постоянно несут массу короба и работают в колебательной системе машины: от их жёсткости зависит виброизоляция. Пружины дробилок чаще выполняют предохранительную или натяжную функцию. По размерам они могут совпадать, поэтому определять пружину по внешнему виду ненадёжно — нужны модель машины, обозначение детали или чертёж. Пружины для дробилок — в разделе «Пружины для дробилок».

Да, по образцу снятой пружины или по чертежу. Изготовители Metso, Sandvik, Terex и Weir не публикуют размеры и жёсткость пружин в открытом доступе, поэтому основа для заказа — замеры старой пружины: пруток, наружный диаметр, свободная высота, число витков, торцы и направление навивки. Если известен номер детали из каталога запчастей изготовителя, укажите его в заявке.

По условиям работы. Для сухого цеха достаточно фосфатирования с промасливанием, для улицы и влаги подходит порошковое покрытие по цинк-фосфатному подслою, для постоянной воды и шлама — механическое или цинк-ламельное цинкование. Гальваническое цинкование высокопрочной пружинной стали допустимо только с обезводороживанием. Никакое покрытие не выдержит, если витки смыкаются или между ними набит шлам — сначала устраняют причину.

Нет. Растяжка возвращает высоту лишь частично и не восстанавливает термообработку и заневоливание — такая пружина быстро просядет снова. Повторная закалка готовой пружины меняет её геометрию и не гарантирует исходных характеристик. Проставки под просевшую пружину допустимы только как временная мера до поставки нового комплекта и только одинаковые на парных опорах.

Зависит от прутка, диаметра и числа витков. Один виток пружины из прутка 28 мм с наружным диаметром 210 мм весит около 2,8 кг, из прутка 32 мм с диаметром 240 мм — около 4,1 кг. Пружина 28×210×396 мм с 10 полными витками весит примерно 27–28 кг, а комплект из 20 таких пружин — больше половины тонны. Расчётная масса витка для 14 моделей грохотов приведена в справочнике размеров.
