Пружины для самооткрывающихся тентов

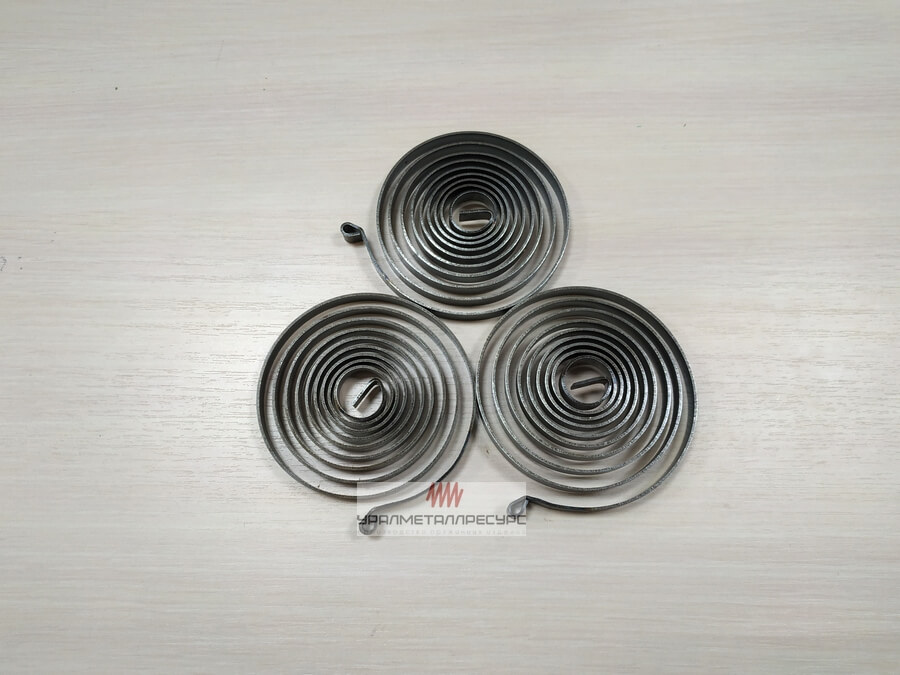

Ключевое отличие Ленточная и спиральная пружины принципиально различаются по конструкции, принципу работы и области применения. Ленточная пружина изготавливается из плоской стальной ленты толщиной от 0,5 до 1,2 мм, которая сворачивается в компактный рулон. Она работает на скручивание вокруг своей оси и создаёт равномерное вращающее усилие по всей длине.

Спиральная пружина — это классическая витая конструкция из круглой проволоки, которая работает на сжатие или растяжение. Она создаёт линейное усилие и занимает значительно больше места в осевом направлении. Именно поэтому спиральные пружины не подходят для тентовых механизмов: они не способны обеспечить плавное и равномерное скручивание ткани по всей ширине кузова.

Почему для самооткрывающегося тента нужна именно ленточная пружина:

Ленточная пружина способна накапливать значительную энергию при минимальных габаритах, что критично для установки в каркас тента без увеличения высоты рулона. Именно поэтому все промышленные самооткрывающиеся тенты используют ленточный тип пружин.

Да, можно Установка ленточных пружин возможна на существующий каркас тента при условии, что он находится в рабочем состоянии. Механизм крепится к дугам каркаса через специальные хомуты, поэтому сверлить металл или вносить изменения в конструкцию не требуется. Это существенное преимущество для владельцев подержанных автомобилей, которые хотят модернизировать тент без замены каркаса целиком.

Перед установкой обязательно проверьте каркас по следующим критериям:

• Отсутствие трещин в сварных швах. Осмотрите все соединения дуг с основанием кузова — пружины создают дополнительную циклическую нагрузку, и слабые сварные швы могут не выдержать.
• Дуги не погнуты. Деформированные дуги создают неравномерное натяжение ткани, что приведёт к перекосу пружин и их ускоренному износу.
• Крепления надёжны. Проверьте болтовые соединения — они должны быть затянуты с требуемым усилием. Ослабленные крепления под действием вибрации быстро разболтаются.
• Металл без глубокой коррозии. Поверхностная ржавчина допустима, но сквозная коррозия или отслаивающийся металл требуют замены проблемных участков.

Важно Если каркас требует ремонта, сначала устраните дефекты, иначе усилие пружин ускорит разрушение слабых мест. Практика показывает, что установка механизма на «уставший» каркас приводит к его выходу из строя за 3–6 месяцев вместо ожидаемых 7–10 лет.

Для старых автомобилей (старше 10 лет) рекомендуется провести полную диагностику каркаса в специализированном сервисе. Стоимость проверки несопоставима со стоимостью замены деформированных дуг после поломки.

Да, можно продолжить Поломка одной пружины из комплекта не блокирует работу тента полностью — остальные пружины продолжают функционировать, хотя и с меньшей эффективностью. Тент можно использовать в ручном режиме до момента замены повреждённой детали. Это важное преимущество механизма: он не создаёт критических ситуаций в рейсе.

Алгоритм действий при поломке пружины в дороге:

1. Оцените характер поломки. Если пружина просто потеряла упругость — тент будет подниматься медленнее, но поднимется. Если лента порвалась — концы могут цепляться за ткань, их нужно аккуратно отвести в сторону.
2. Зафиксируйте повреждённый участок. Если есть риск, что обломок пружины повредит тентовую ткань, обмотайте его мягкой ветошью или зафиксируйте пластиковым хомутом.
3. Перераспределите нагрузку. Если в комплекте было 4 пружины и одна вышла из строя, оставшиеся три справятся с задачей, но тент будет подниматься неравномерно. Придётся помогать руками в зоне сломанной пружины.
4. Запланируйте замену. При первой возможности закажите ремонтный комплект или отдельную пружину. Замена одной детали занимает 30–40 минут в условиях гаража.

Рекомендация опытных водителей: всегда возите в кабине одну запасную пружину. Она занимает минимум места (диаметр рулона 10–15 см, длина в свёрнутом состоянии 20–30 см), но избавит от простоя в критический момент. Стоимость запасной пружины несопоставима со стоимостью срыва рейса или простоя на трассе.

Если в дороге сломались две и более пружин из комплекта, дальнейшая эксплуатация механизма не рекомендуется — оставшиеся детали работают с перегрузкой и быстро выйдут из строя. В этом случае тент переводится в полностью ручной режим до полного ремонта.

Влияние минимально Многие водители переживают, что установленный механизм самооткрывающегося тента ухудшит аэродинамику автомобиля и увеличит расход топлива. На практике это опасение не подтверждается: правильно установленный комплект пружин практически не влияет на сопротивление воздуха.

Разберём влияние механизма в двух режимах работы:

Экономический расчёт: при среднем пробеге 50 000 км в год и расходе 20 л/100 км перерасход топлива составит около 500–1000 литров в год. В денежном эквиваленте это 25 000–50 000 рублей. Однако эта сумма полностью перекрывается экономией от выполнения дополнительных рейсов (за счёт сокращения времени погрузки-разгрузки) и снижения затрат на замену тентовой ткани.

Более того, некоторые водители отмечают, что компактный рулон в передней части кузова работает как небольшой спойлер, направляя поток воздуха вверх и снижая завихрения за кабиной. В результате на некоторых моделях автомобилей расход топлива даже незначительно снижается.

Нет, не нужна Механизм самооткрывающегося тента с ленточными пружинами не относится к элементам, влияющим на безопасность дорожного движения, и не требует отдельной сертификации, регистрации в ГИБДД или внесения изменений в конструкцию транспортного средства. Это дополнительное оборудование, которое устанавливается на кузов и не затрагивает ключевые системы автомобиля.

Почему механизм не требует сертификации:

• Не влияет на ходовую часть. Пружины крепятся исключительно к каркасу тента и не взаимодействуют с подвеской, рулевым управлением или тормозной системой.
• Не изменяет светотехнику. Установка механизма не затрагивает фары, габаритные огни, поворотники и светоотражающие элементы.
• Не влияет на массо-габаритные параметры. Вес комплекта пружин составляет 3–8 кг, что незначительно по сравнению с общей массой грузовика. Габариты автомобиля также не меняются.
• Не создаёт выступающих элементов. В рабочем положении все детали скрыты внутри тента, а в свёрнутом — образуют компактный рулон в пределах габаритов кузова.

Важно для юридических лиц Если автомобиль принадлежит организации и проходит регулярный технический осмотр, механизм самооткрывающегося тента не является основанием для отказа в выдаче диагностической карты. Инспекторы проверяют тормозную систему, рулевое управление, светотехнику и выбросы — тентовая фурнитура в перечень не входит.

Единственное исключение — если вы устанавливаете механизм на автомобиль, переоборудованный для перевозки опасных грузов (ADR). В этом случае любые изменения конструкции требуют согласования с органами сертификации. Но для стандартных грузовых автомобилей, фургонов и прицепов никаких ограничений нет.

Правильное хранение — залог долговечности Ленточные пружины сохраняют свои эксплуатационные характеристики при соблюдении простых правил хранения. Неправильное хранение приводит к коррозии металла, потере упругости и сокращению ресурса — даже если пружина ни разу не использовалась. Рассмотрим оптимальные условия для длительного хранения запасных комплектов.

Основные требования к условиям хранения:

Чего категорически нельзя делать:

• Хранить пружины вместе с агрессивными химикатами (растворители, кислоты, щёлочи) — пары вызывают коррозию.
• Оставлять под прямыми солнечными лучами — нагрев металла выше +60°C снижает упругость.
• Класть под тяжёлые предметы — деформация витков необратима.
• Хранить в неупакованном виде в сыром помещении — даже нержавейка покрывается пятнами ржавчины.

Рекомендация Перед длительным хранением (более 6 месяцев) обработайте ленту тонким слоем консистентной смазки или силиконового состава. Это предотвратит коррозию и сохранит упругость. При извлечении из хранения достаточно протереть пружину мягкой ветошью — и она готова к установке.

Опытные водители хранят запасные пружины в герметичных пластиковых контейнерах с силикагелем внутри. Такой подход гарантирует сохранность металла даже при хранении в неотапливаемом гараже в течение 2–3 лет.

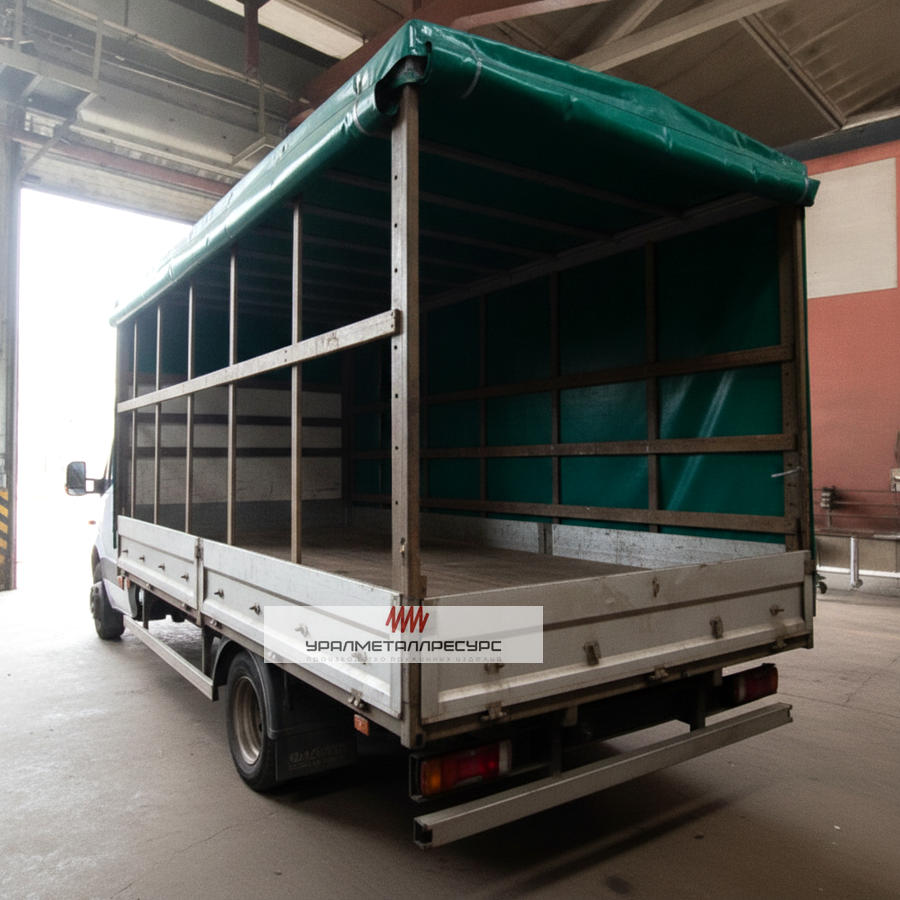

Да, можно Ленточные пружины успешно применяются не только на верхних самооткрывающихся тентах, но и на боковых сдвижных тентах (шторах), которые используются на еврофурах и тентованных полуприцепах. Принцип работы аналогичен: пружина накапливает энергию при сдвиге шторы вперёд и помогает вернуть её в исходное положение при закрывании кузова.

Особенности применения на боковых шторах:

Технические нюансы:

• Длина ленты. Для боковых штор требуются пружины с большей длиной ленты (до 3–4 метров), но меньшей толщиной (0,5–0,8 мм).
• Направление усилия. Пружина должна создавать тянущее усилие вдоль направляющих, а не вращающее.
• Крепление. Используются специальные каретки, перемещающиеся по алюминиевому профилю.
• Количество. На одну штору обычно устанавливается 1–2 пружины в зависимости от длины кузова.

Важно Не пытайтесь установить пружины от верхнего тента на боковую штору — они не подойдут по характеристикам и быстро выйдут из строя. Для боковых штор выпускаются специализированные комплекты с учётом всех особенностей эксплуатации.

Практика показывает, что установка пружин на боковые шторы сокращает время закрывания кузова с 3–4 минут до 30–40 секунд. Это особенно ценно на маршрутах с частыми остановками, где водитель открывает и закрывает кузов десятки раз за смену.

Полный набор для замены Ремонтный комплект разрабатывается таким образом, чтобы водитель мог самостоятельно заменить вышедшую из строя пружину без обращения в сервис. В состав входят все необходимые детали и расходные материалы для выполнения работы в условиях гаража или даже на стоянке.

Типовое содержимое ремонтного комплекта:

Время замены: при наличии базовых навыков и набора инструментов (ключ на 10, отвёртка) замена одной пружины занимает 30–40 минут. Первый раз может потребоваться до 1 часа — не торопитесь, внимательно следуйте инструкции.

Совет Перед началом работы сфотографируйте узел крепления исправной пружины с другой стороны тента — это поможет правильно установить новую деталь. Особое внимание уделите направлению намотки ленты: если перепутать, пружина будет работать в обратную сторону.

Ремонтные комплекты выпускаются под конкретные модели пружин, поэтому при заказе обязательно указывайте ширину ленты, толщину металла и модель вашего тента. Универсальных комплектов не существует — разные пружины требуют разных крепёжных элементов.

Обязательная проверка Качество ленточных пружин критически влияет на срок службы механизма, поэтому при получении заказа необходимо провести тщательный осмотр каждой детали. Брак на этапе приёмки легко заменить по гарантии, а вот установленная некачественная пружина создаст проблемы в эксплуатации и может повредить тентовую ткань.

Пошаговая проверка качества:

1. Визуальный осмотр поверхности. Разверните пружину и осмотрите ленту со всех сторон. На поверхности не должно быть трещин, следов коррозии, вмятин, заусенцев. Кромки ленты должны быть ровными, без зазубрин — острые края быстро протрут тентовую ткань.
2. Проверка геометрии. Измерьте ширину и толщину ленты штангенциркулем — отклонения от заявленных параметров не должны превышать 0,1 мм. Неравномерная толщина приводит к рывкам при работе.
3. Тест на упругость. Разверните пружину наполовину и отпустите — она должна быстро и плавно вернуться в исходное положение без зависаний и рывков. Если пружина «застревает» в промежуточном положении или возвращается с щелчком — это признак брака.
4. Проверка на звук. При скручивании и раскручивании не должно быть посторонних звуков: скрипа, скрежета, щелчков. Качественная пружина работает бесшумно или с лёгким шуршанием ленты.
5. Проверка покрытия. Если пружина из углеродистой стали, убедитесь в целостности антикоррозийного покрытия. Царапины, потёртости, пропуски в покрытии — основание для замены.

Признаки брака Если обнаружили хотя бы один из перечисленных дефектов, не устанавливайте пружину. Сфотографируйте проблему, свяжитесь с поставщиком и потребуйте замену. Заводской брак встречается нечасто (не более 2–3% продукции), но его последствия могут быть серьёзными — от разрыва тента до травмы при поломке в работе.

Опытные водители рекомендуют проверять пружины сразу при получении, не откладывая на потом. Если обнаружите брак в течение 14 дней — замена бесплатная. После установки возврат принимается только при условии сохранения товарного вида и упаковки.

Не влияет Установка комплекта ленточных пружин для самооткрывающегося тента не влияет на грузоподъёмность автомобиля и не изменяет распределение нагрузок по осям. Вес механизма незначителен по сравнению с массой самого транспортного средства, а крепление осуществляется к каркасу тента, который не является несущим элементом конструкции.

Разберём влияние на параметры автомобиля:

Важное замечание: если при установке механизма вы дополнительно усиливали каркас тента (приваривали дополнительные дуги, устанавливали усилители), вес конструкции может увеличиться на 15–25 кг. Но и эта величина незначительна и не влияет на эксплуатацию автомобиля. Главное — не превышать разрешённую максимальную массу транспортного средства, указанную в документах.

Для юридических лиц При прохождении весового контроля на трассе наличие механизма самооткрывающегося тента не создаёт проблем. Инспекторы взвешивают автомобиль целиком, и несколько килограммов фурнитуры не влияют на итоговый результат. Никаких дополнительных отметок в путевых листах или транспортных накладных делать не нужно.

Единственный случай, когда вес механизма может иметь значение — это спортивные грузовики, участвующие в соревнованиях на экономичность. Но для коммерческого транспорта, фермерских хозяйств и частных перевозчиков влияние на грузоподъёмность полностью отсутствует.
