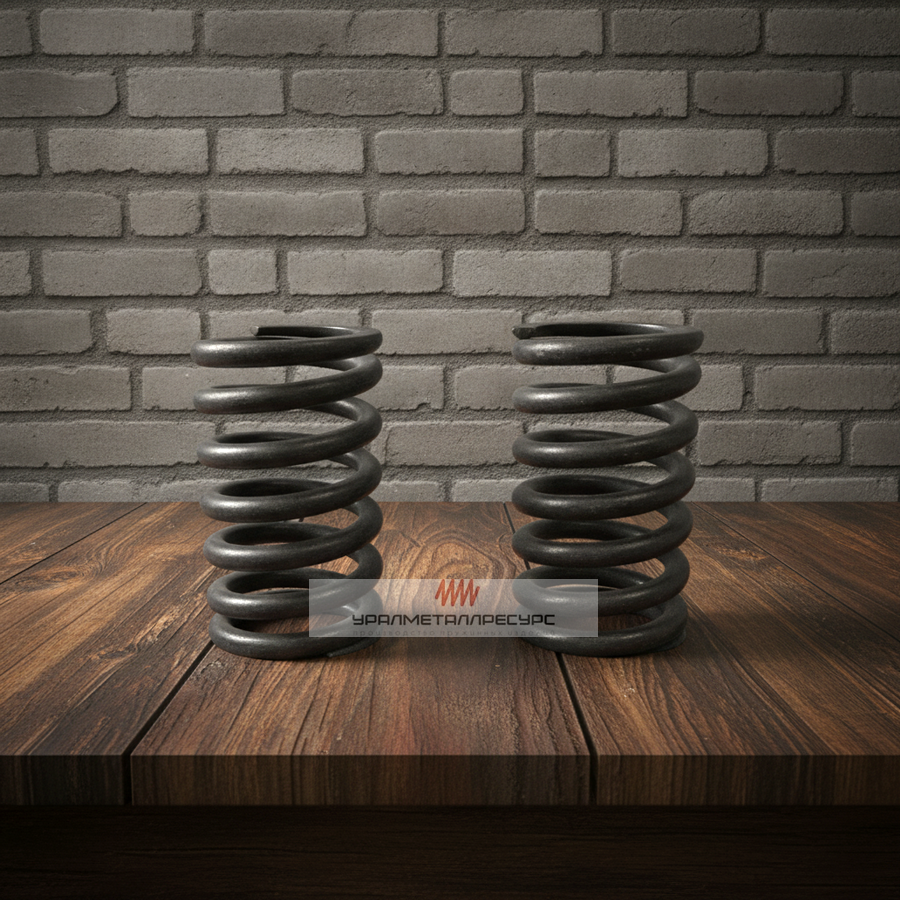

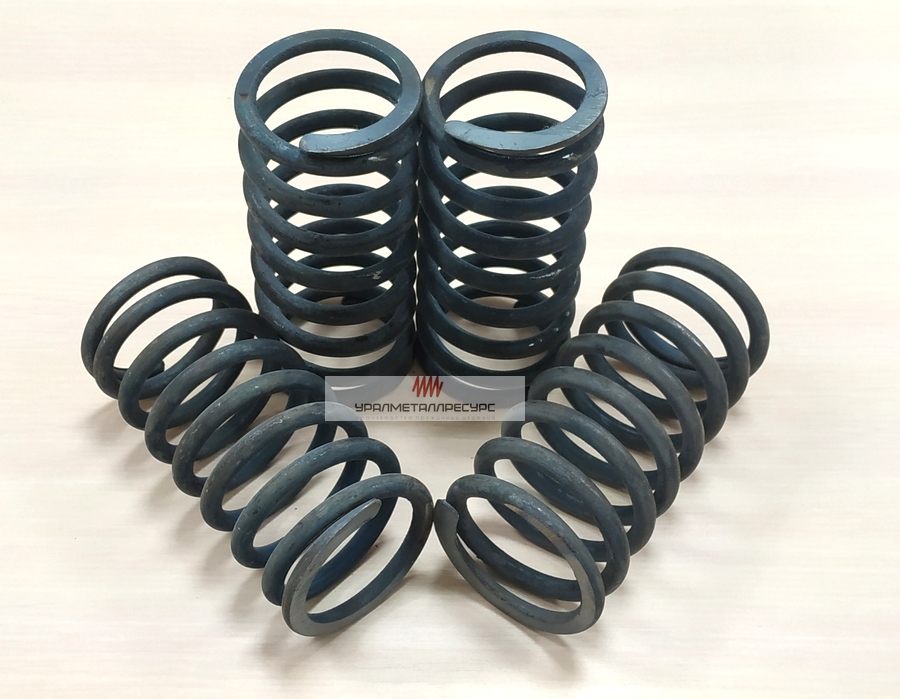

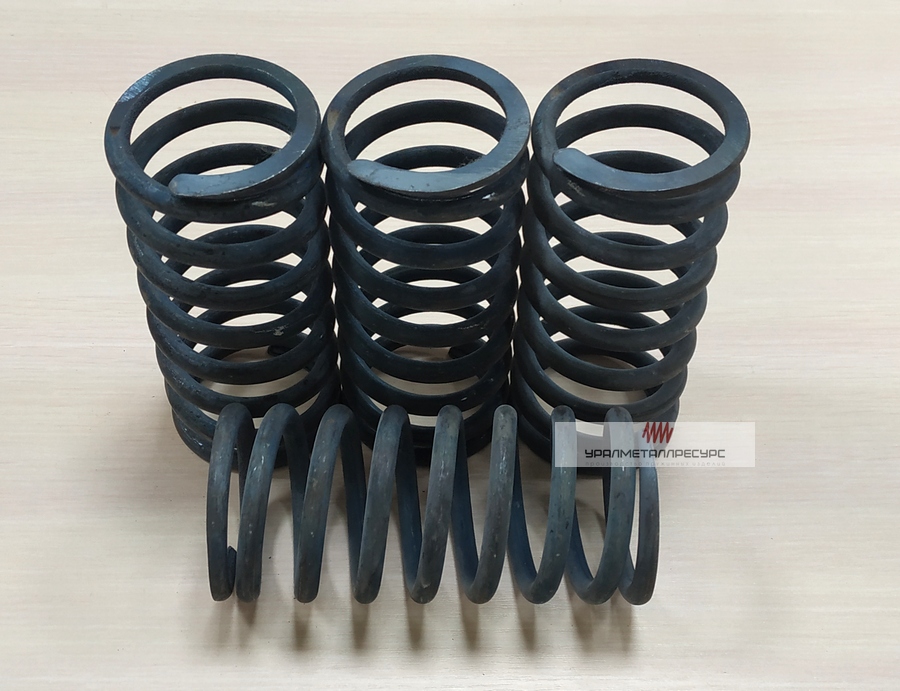

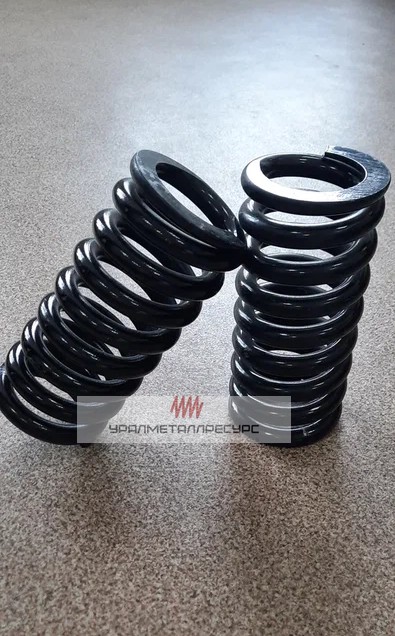

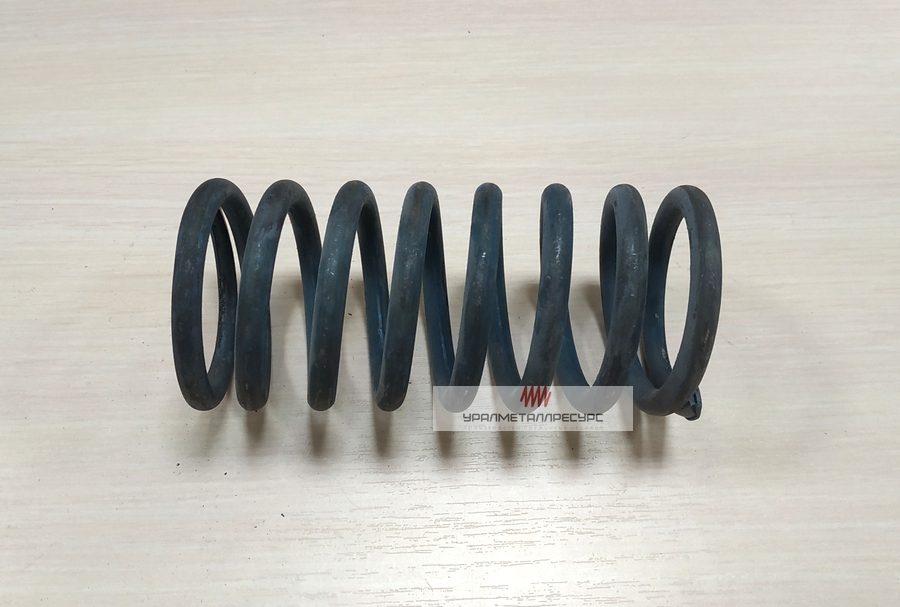

Пружины для вибростолов

Правильная установка пружин в посадочные стаканы обеспечивает равномерное распределение нагрузки и стабильную работу вибростола. Нарушение технологии монтажа приводит к преждевременному износу и неравномерной вибрации платформы.

Для моделей типа ЭВ-340 глубина посадки составляет 30-40 мм от верхнего витка. При установке используйте монтажные перчатки для защиты рук от острых кромок. После монтажа запустите вибростол в холостом режиме на 2-3 минуты и проверьте равномерность колебаний по всем углам платформы.

Рекомендуется заменять весь комплект пружин одновременно для обеспечения равномерной амортизации и стабильной вибрации. Частичная замена приводит к дисбалансу жёсткости опор и неравномерному распределению нагрузки на раму вибростола.

При эксплуатации пружины теряют упругие свойства с разной интенсивностью. Новая пружина имеет жёсткость на 15-20% выше, чем проработавшая более года. Это создаёт перекос платформы и увеличивает нагрузку на отдельные опоры.

Стандартный комплект для вибростола ЭВ-340 включает 4 пружины. Для промышленных моделей с повышенной грузоподъёмностью может использоваться 6 опор. При заказе уточняйте количество пружин в комплекте для вашей модели оборудования.

Жёсткость пружин напрямую определяет резонансную частоту системы и амплитуду колебаний рабочей платформы вибростола. Неправильный подбор жёсткости снижает эффективность уплотнения и увеличивает нагрузку на вибродвигатель.

Оптимальная амплитуда вибрации для строительных вибростолов составляет 0,3-0,6 мм при частоте 3000 об/мин. Для достижения этих параметров жёсткость пружин должна соответствовать массе платформы с загрузкой.

Для расчёта требуемой жёсткости используйте формулу: k = m × ω², где k — жёсткость пружины, m — масса колеблющейся системы, ω — угловая частота вибрации. При отсутствии возможности расчёта ориентируйтесь на рекомендации производителя оборудования.

Цемент и бетон создают агрессивную щелочную среду, которая ускоряет коррозию пружинной стали при постоянном контакте. Защита от коррозии продлевает срок службы пружин в 2-3 раза и сохраняет их упругие свойства.

При работе в условиях повышенной влажности (более 80%) рекомендуется выбирать пружины с цинковым покрытием или из нержавеющей стали. Стандартные пружины из стали 60С2А без покрытия служат в таких условиях 6-12 месяцев вместо расчётных 24 месяцев.

Допустимые отклонения по размерам пружин регламентируются ГОСТ 14963-78 и составляют от 2% до 5% в зависимости от класса точности. Превышение допусков приводит к неравномерной нагрузке на опоры вибростола.

Для вибростолов рекомендуется использовать пружины класса 2 — они обеспечивают оптимальное соотношение точности и стоимости. Класс 1 применяется для прецизионного оборудования с высокими требованиями к стабильности вибрации.

Температурные условия эксплуатации влияют на упругие свойства пружинной стали и могут изменять жёсткость пружин на 10-15%. Это необходимо учитывать при работе в экстремальных климатических зонах.

Сталь 60С2А сохраняет рабочие характеристики в диапазоне от -40°C до +150°C. При выходе за эти пределы происходят следующие изменения:

Для работы при температурах выше +200°C применяются пружины из стали 50ХФА с термостабильными свойствами. При эксплуатации в северных регионах рекомендуется предварительный прогрев оборудования перед запуском в зимний период.

Остаточный ресурс пружин можно оценить по косвенным признакам без полного демонтажа оборудования. Это позволяет планировать замену до критического износа и избегать внезапных простоев.

Методы оценки без демонтажа:

Для точной диагностики рекомендуется проводить комплексную проверку раз в квартал с внесением данных в журнал технического обслуживания. Это позволяет прогнозировать срок замены и планировать закупку комплекта заранее.

Каждая партия пружин сопровождается комплектом документов, подтверждающих качество и соответствие техническим требованиям. Это необходимо для приёмки оборудования и прохождения технических проверок.

Стандартный комплект документов:

При получении партии проверьте соответствие маркировки на пружинах данным в сопроводительных документах. Сохраняйте паспорта качества для последующих технических проверок и аудита оборудования.

Плановый срок службы пружин вибростола составляет 1-2 года при интенсивной эксплуатации или 2000-3000 моточасов. Фактический ресурс зависит от условий работы и соблюдения рекомендаций по обслуживанию.

При соблюдении всех рекомендаций по эксплуатации и обслуживанию срок службы может быть увеличен до 3-4 лет. Для продления ресурса рекомендуется проводить плановую замену комплекта каждые 2 года.

Замена пружин вибростола требует соблюдения мер безопасности для предотвращения травм и повреждения оборудования. Нарушение правил может привести к серьёзным несчастным случаям из-за высокой энергии сжатых пружин.

Порядок безопасной замены:

1. Отключите электропитание вибростола и заблокируйте рубильник.
2. Поднимите платформу подъёмным механизмом на высоту 300-400 мм.
3. Установите страховочные подкладки под платформу.
4. Снимите старые пружины, используя монтажный инструмент.
5. Очистите посадочные стаканы от загрязнений.
6. Установите новые пружины и опустите платформу.
7. Уберите страховочные подкладки и проверьте работу оборудования.
