Шплинт пружинный, игольчатый, стопорный • DIN 11024
Шплинт пружинный - это стопорное устройство, которое предотвращает самоотвинчивание гаек, болтов и винтов.
Шплинт игольчатый используется в узлах с динамическими и колебательными нагрузками.
Изготавливается из нержавеющей или оцинкованной стали. Отличается надежностью и длительным сроком службы.
- DIN 11024 Form D — с пружинным кольцом (двойным).
- DIN 11024 Form E — без пружинного кольца.
Шплинт пружинный: Определение
R-зажим, также известный как R-штифт, R-ключ, шплинт, шплинтовый шплинт, мостовой штифт, шплинтовый зажим или пружинный шплинт, - это крепежный элемент из прочного, но гибкого материала, обычно закаленной металлической проволоки, напоминающий по форме букву "R".

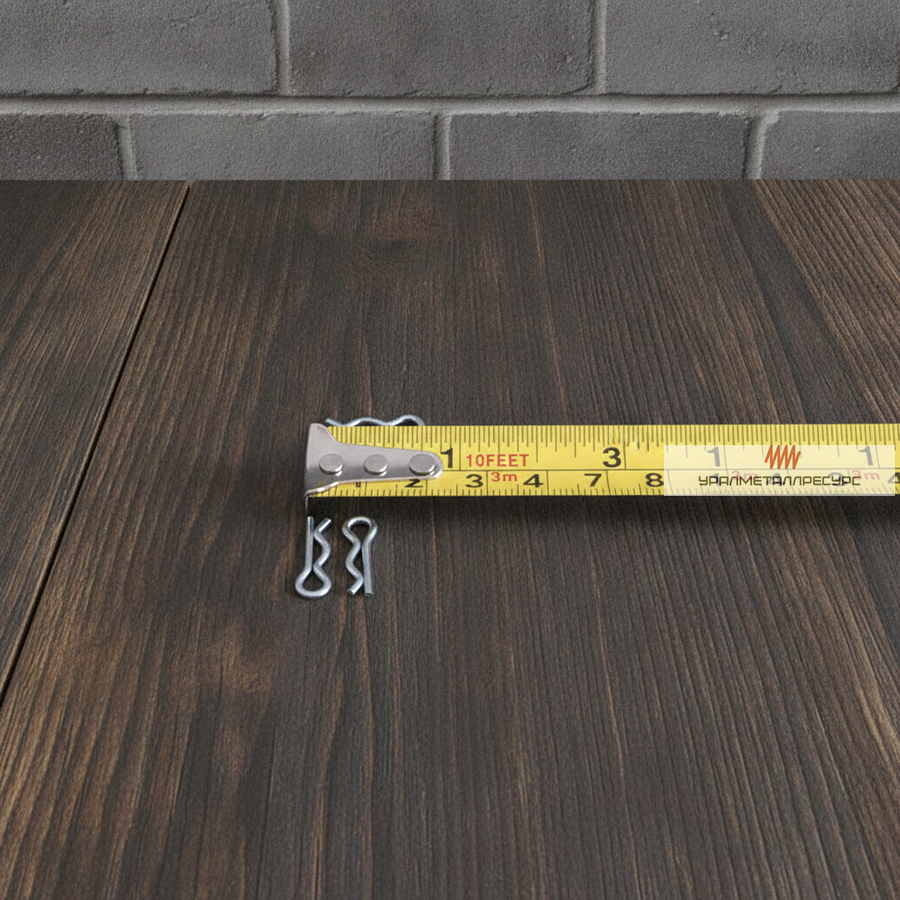

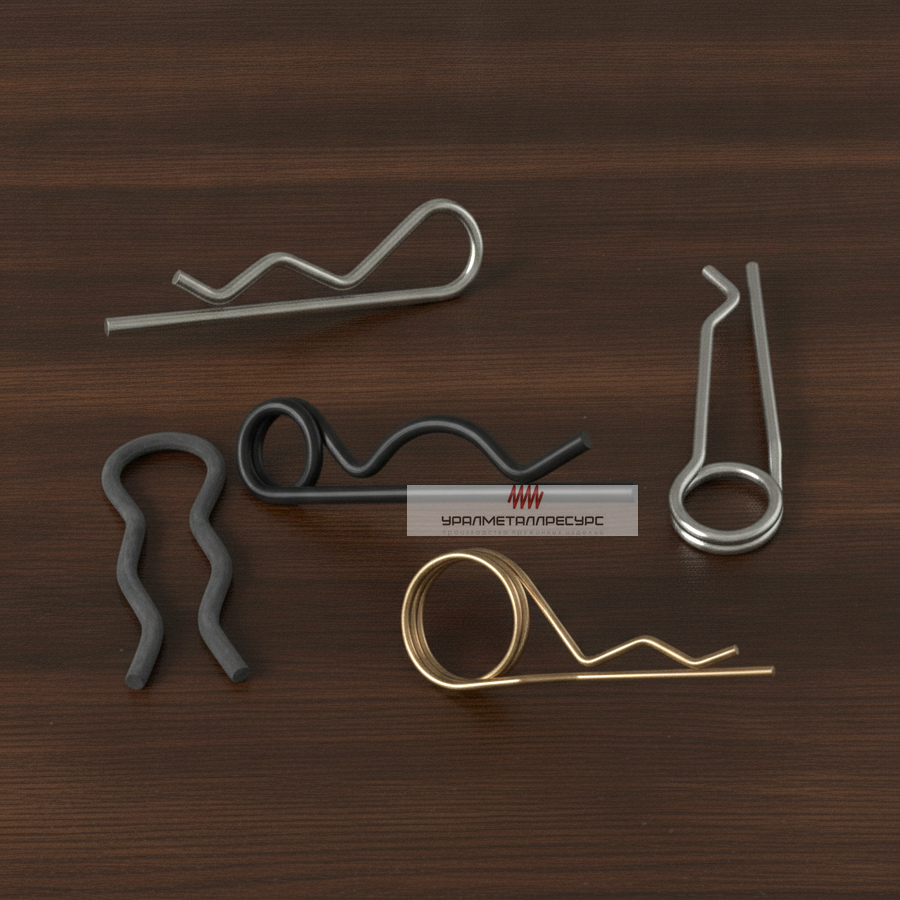

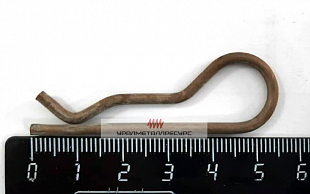

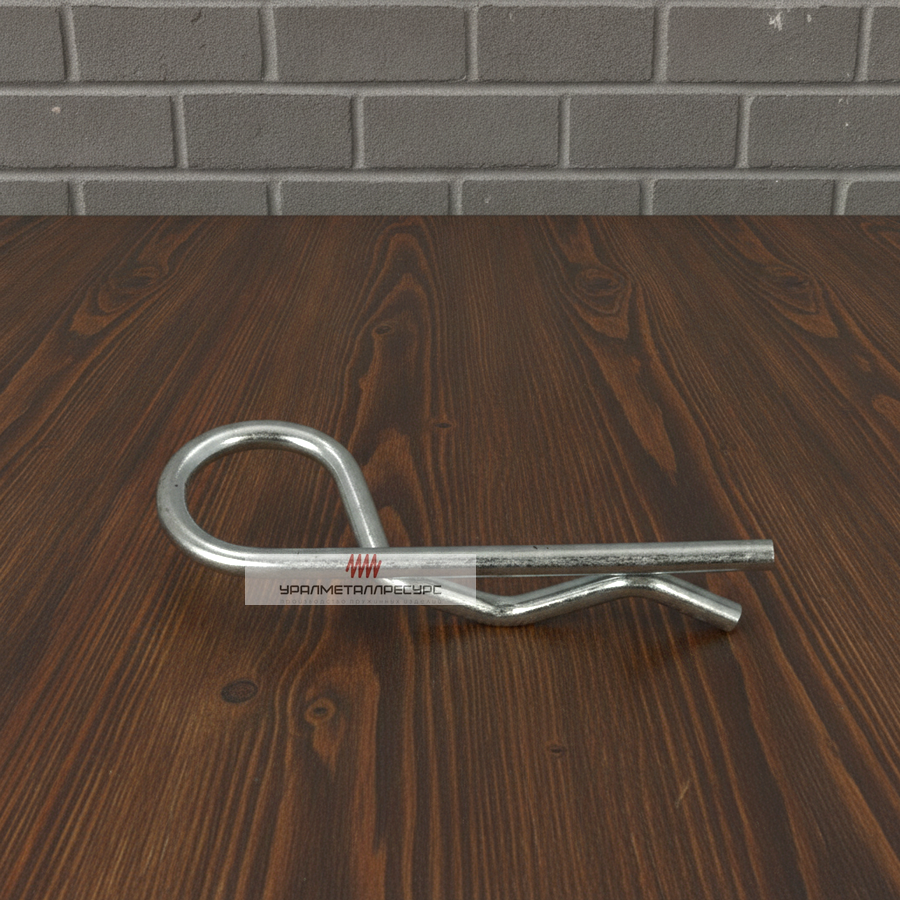

Пружинный шплинт представляет собой упругую стальную проволоку, согнутую посередине, у которой один конец - прямая ровная часть, а второй - ромбовидный стопорной формы.
Игольчатый шплинт производится в соответствии с DIN 11024, аналогом которого является международный стандарт ISO 7072. Однако следует учитывать при подборе, что "аналог" не означает полного соответствия стандарту DIN 11024.
Стопорный Шплинт: Преимущество
Позволяет произвести быстросъёмный монтаж в головке, болта, гайки в отверстии.
Прямая часть шплинта с фиксатором остается в соединении деталью, препятствуя разъединению собранных деталей. Ответная - остается с внешней строны с кольцом, позволяя быстро разобрать узел.
Основные преимущества:
- простота установки;
- продолжительный период применения;
- хорошая прочность;
- защита узлов от скольжения, самоотвинчивания;
- высокая устойчивость к коррозии.
Шплинт игольчатый пружинный din 11024: Типы

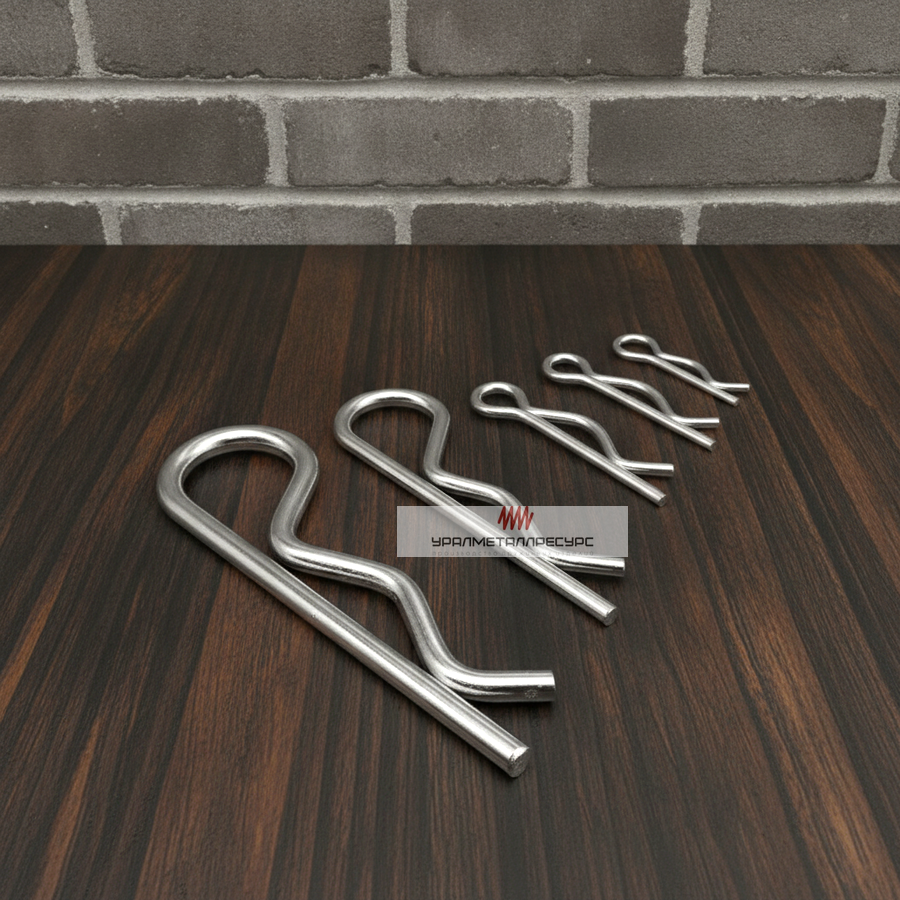

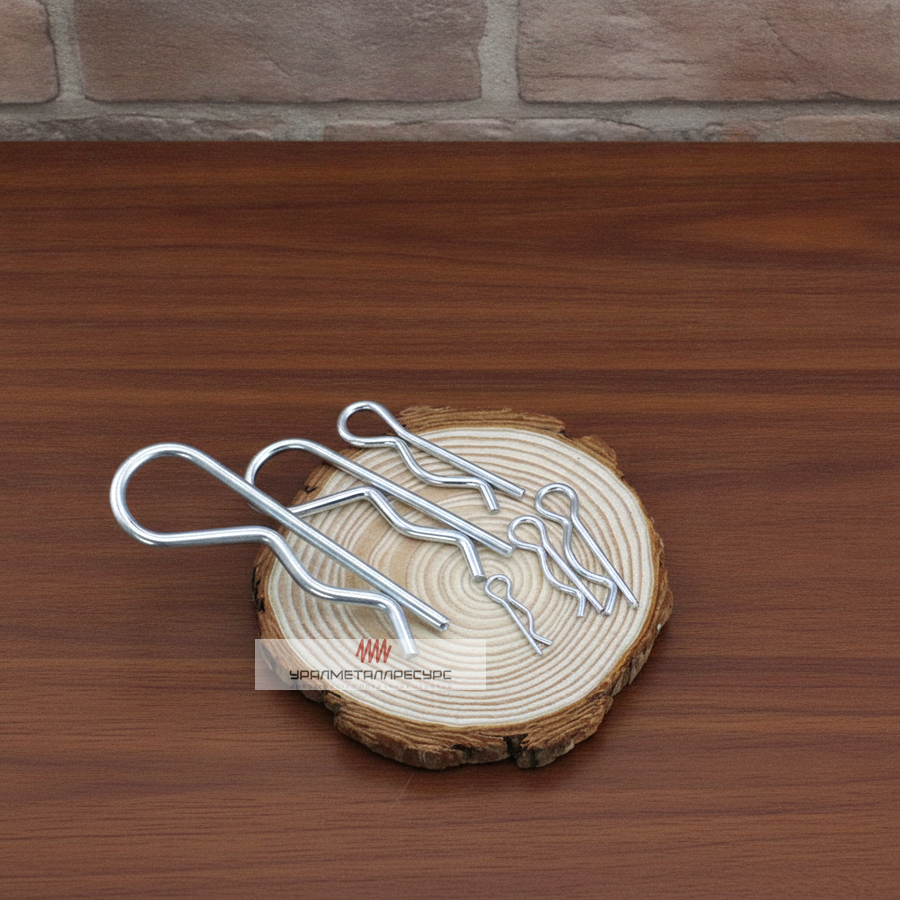

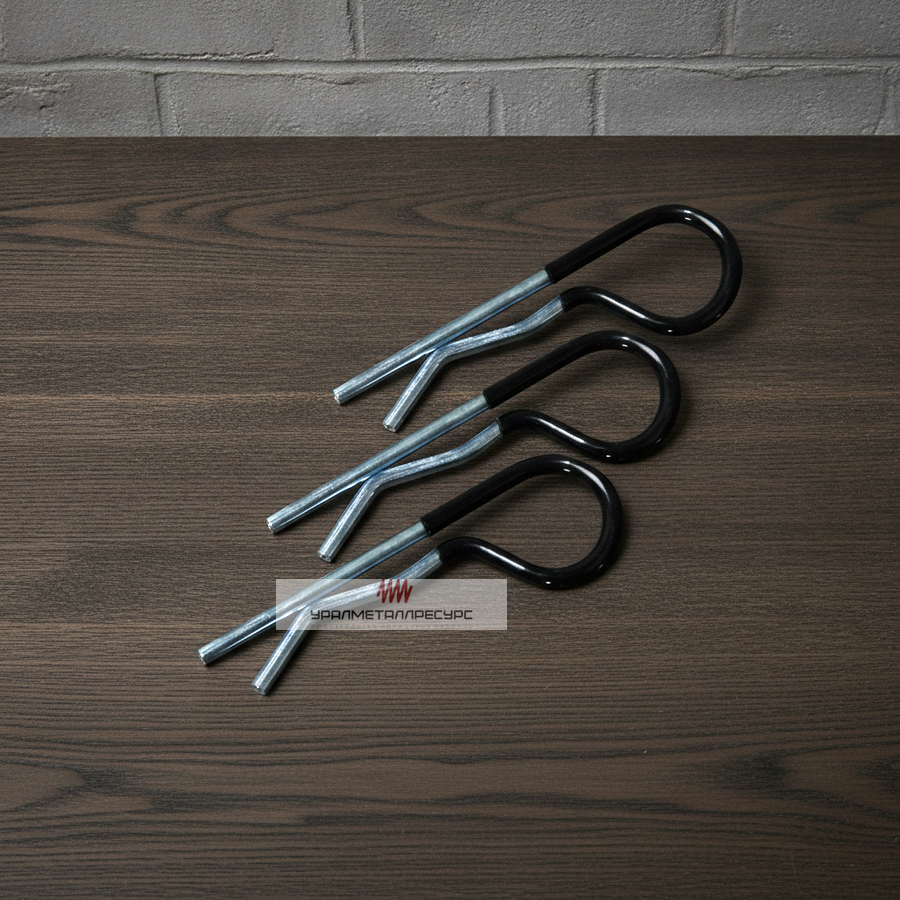

Разновидности пружинного штифта отличаются диаметром проволоки, маркой стали, покрытием и длиной изделия.
Существует два типа шплинтов по их форме:

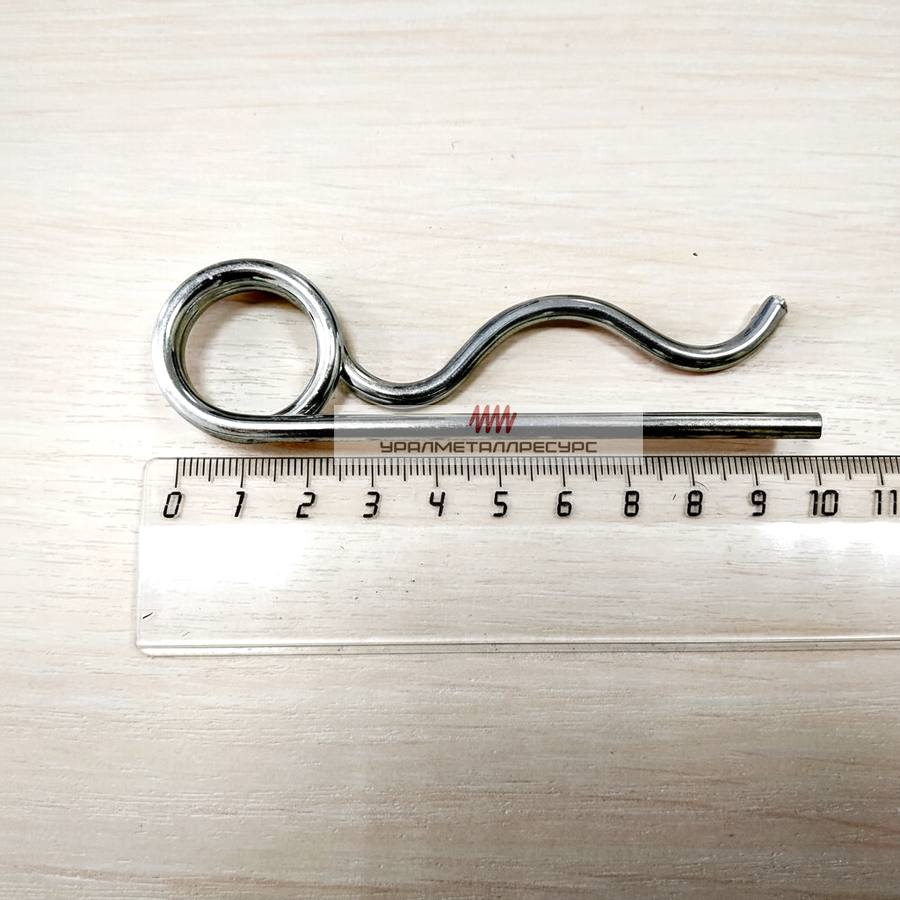

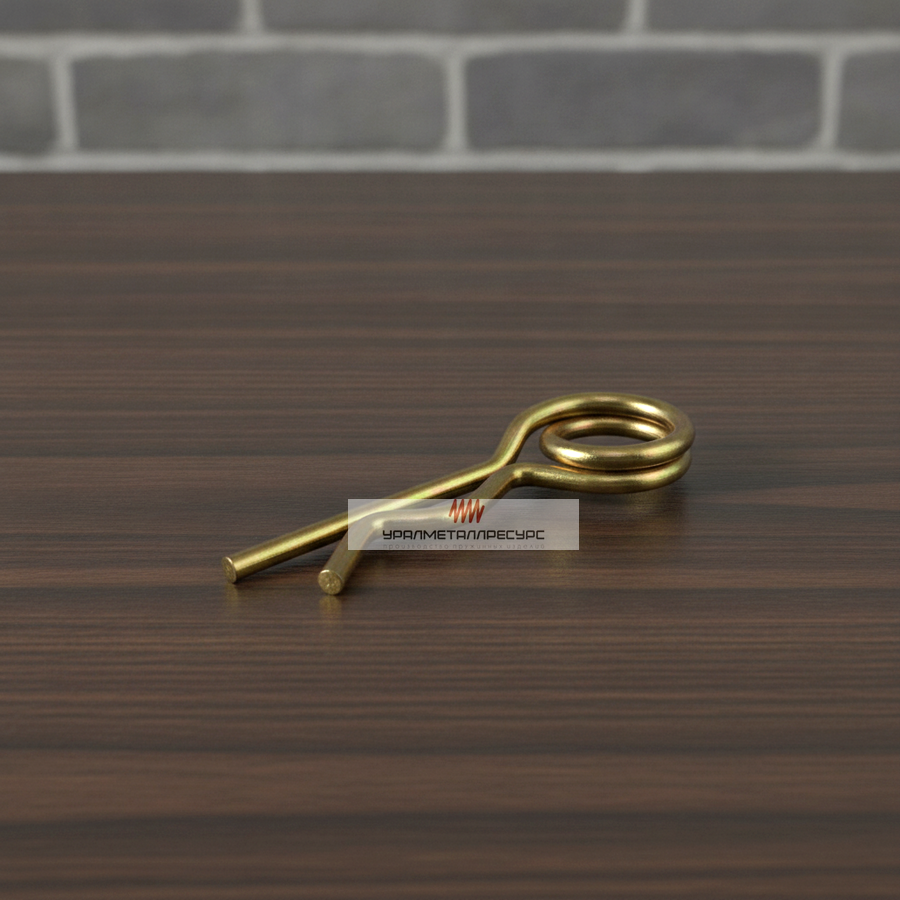

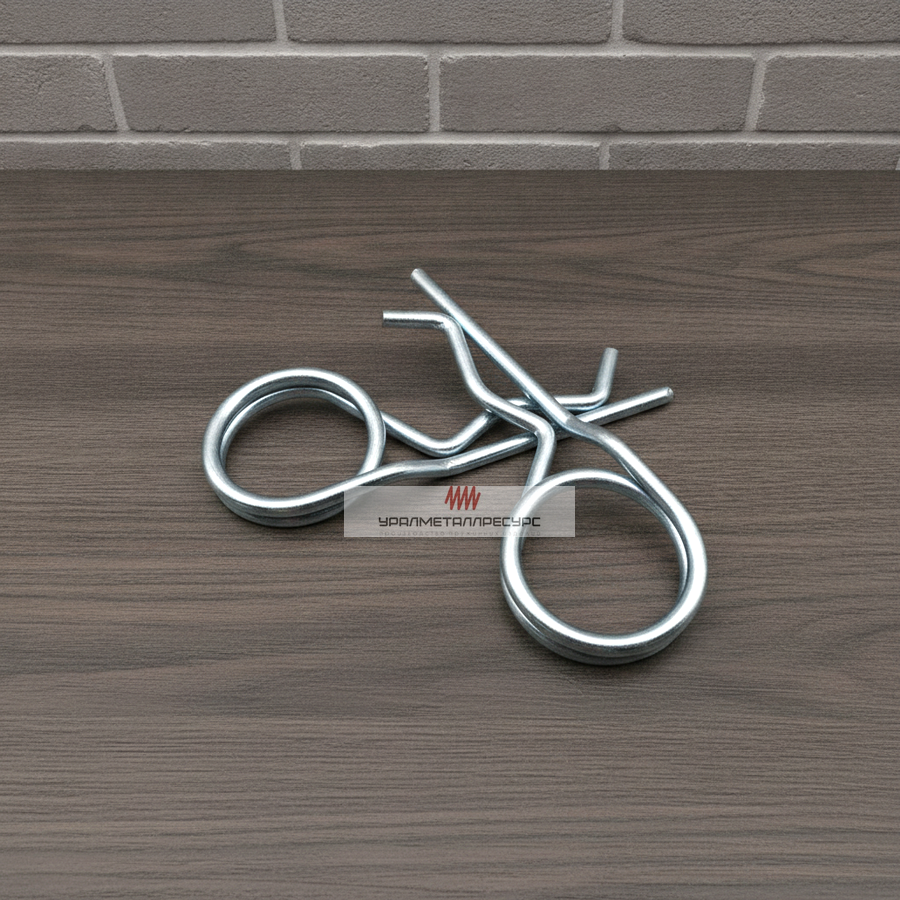

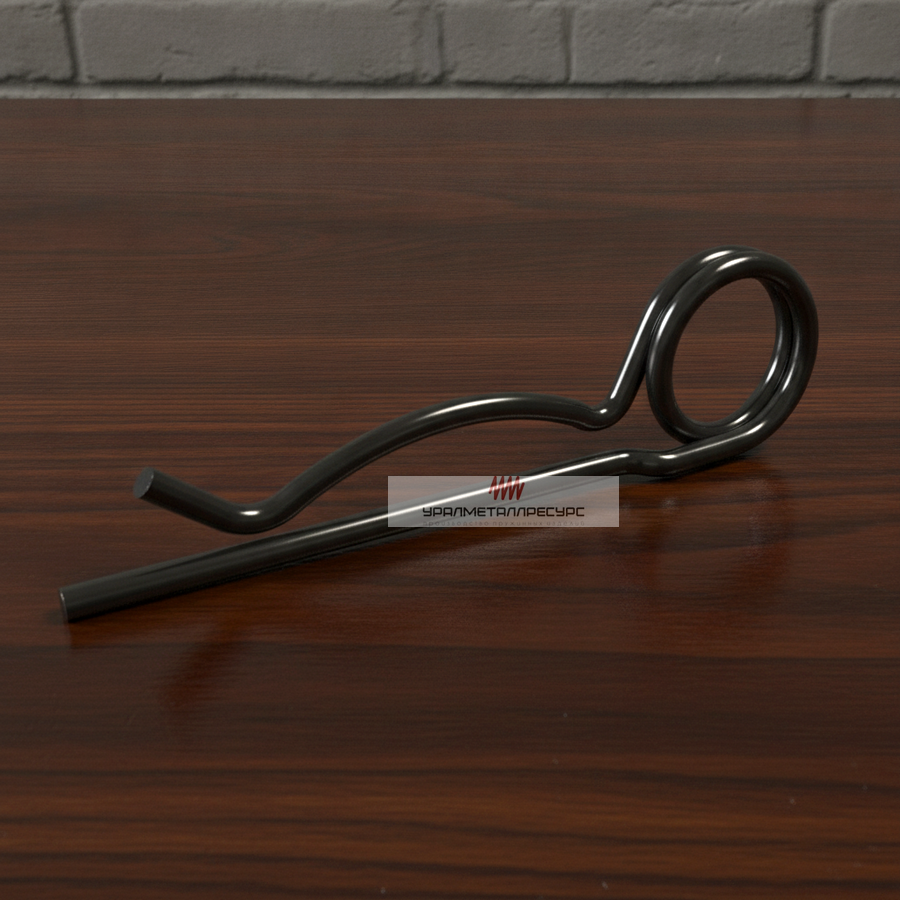

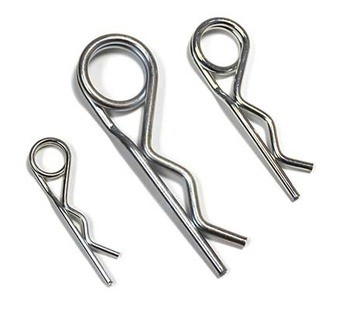

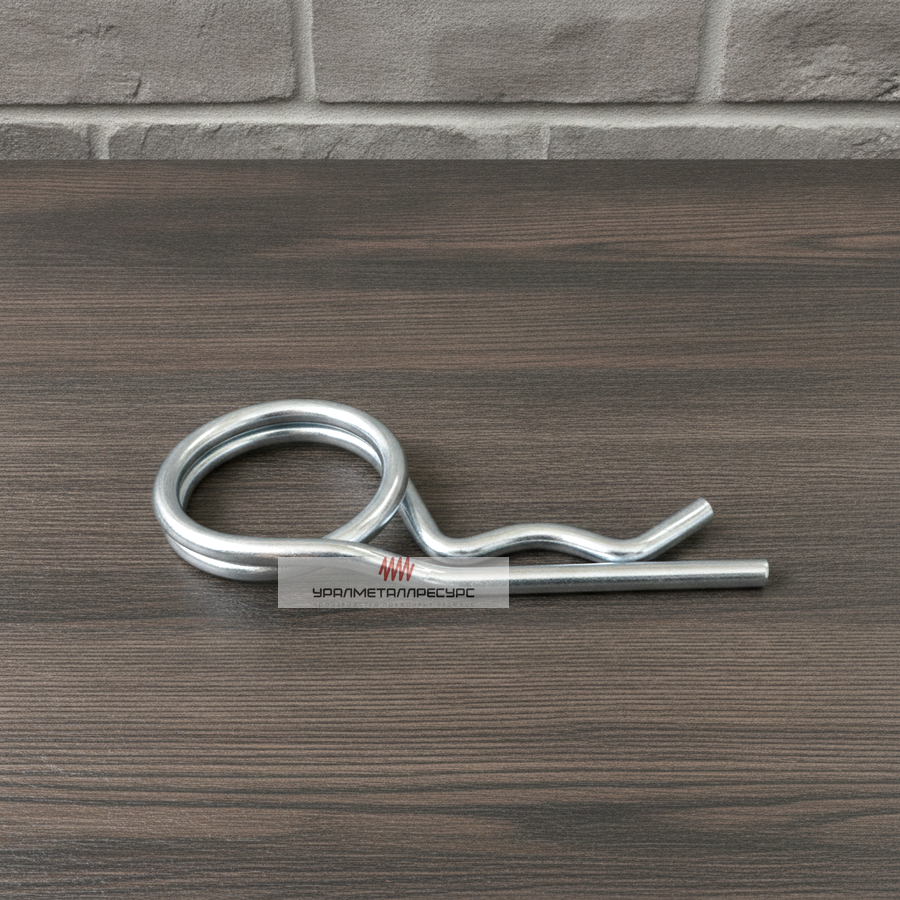

- Шплинт DIN 11024 form D имеет головку из двойной витой проволоки. Особенно эффективен в качестве предохранителя, который служит для защиты от ослабления или самоотвинчивания болтовых соединений.

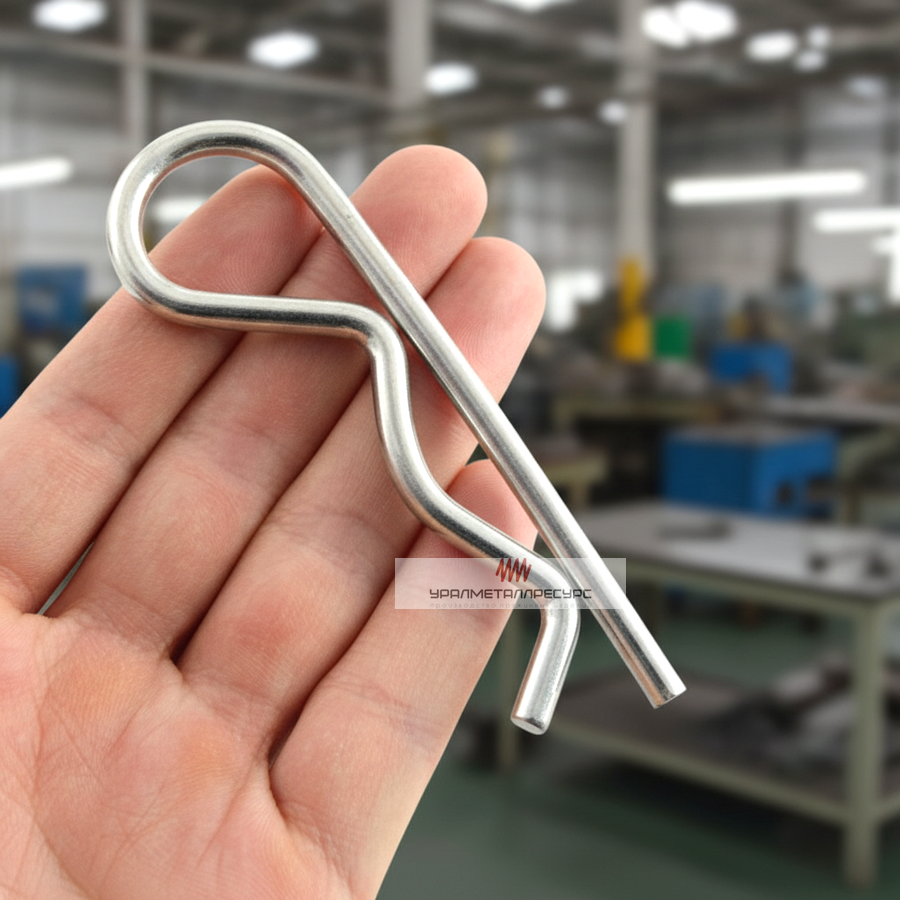

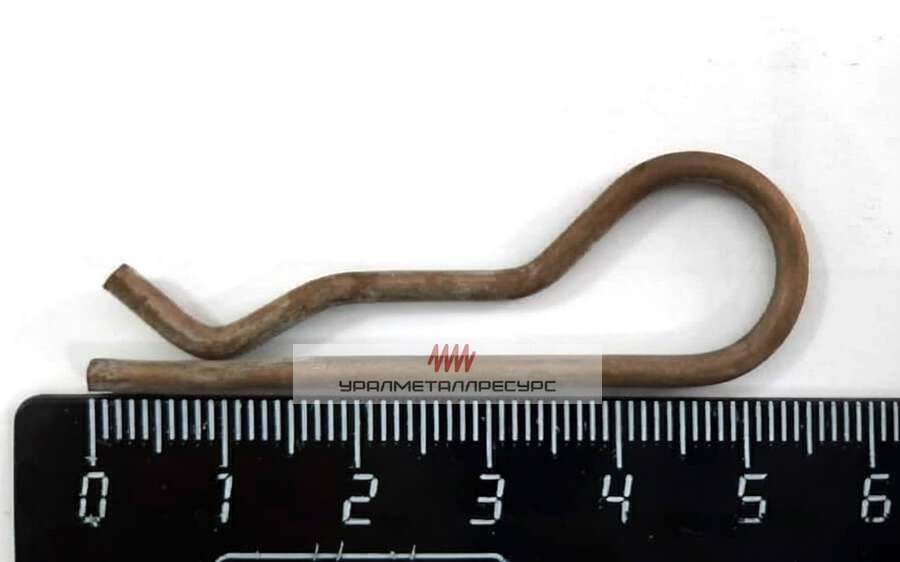

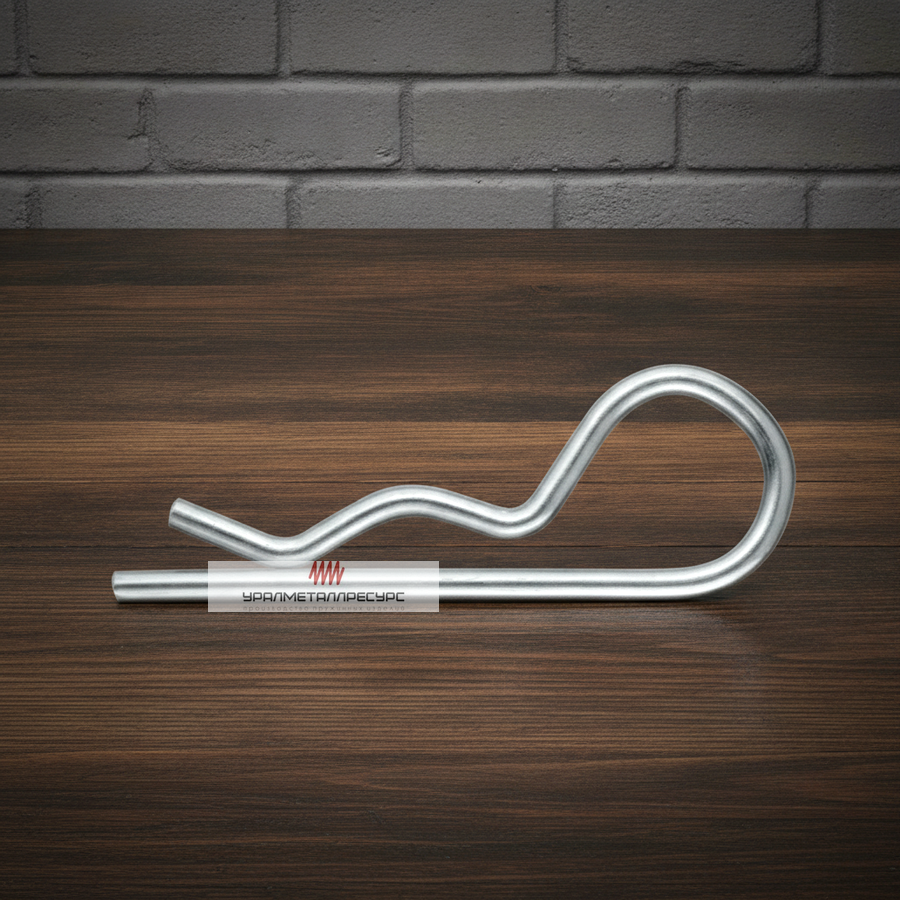

- Ушко штифта игольчатой пружины DIN 11024 form E пружинные, изготавливается в виде незавершенного кольца, имеют меньшее усилие стягивания и используются для соединений, где не требуется дополнительное усилие.
DIN 11024 Шплинт игольчатый пружинный Form D
| Ось или вал | d3 | d4 | l1 | l2 | l3 | r1 | r2 | Вес | h | |
|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия d1 |
Наружный диаметр d2 |
|||||||||
| 2,5 | от 9 до 11,2 | 2,25 | 20 | 42 | 24 | 5,5 | 2,5 | 5,6 | 4 | 0,59 |
| 3,2 | от 11,2 до 14 | 2,8 | 20 | 48 | 26 | 7 | 3 | 7 | 5 | 0,99 |
| 4 | от 14 до 20 | 3,6 | 20 | 64 | 32 | 10 | 4,5 | 10 | 6,5 | 1,89 |
| 5 | от 20 до 26 | 4,5 | 25 | 80 | 39 | 12,5 | 7 | 13 | 8 | 3,54 |
| 6,3 | от 26 до 34 | 5,6 | 25 | 97 | 45 | 16 | 9 | 17 | 10 | 6,18 |
| 7 | от 34 до 45 | 6,3 | 30 | 125 | 56 | 21 | 12,5 | 22,5 | 11,5 | 9,7 |
| 8 | от 45 до 56 | 7 | 30 | 150 | 63 | 25,5 | 17,5 | 28 | 12,5 | 13,4 |
Аналог DIN 11024 Шплинт игольчатый пружинный Form E
| d | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 |
|---|---|---|---|---|---|---|---|
| L | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
| D | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
| B | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
| Диаметр отверстия | 2.5 | 3.5 | 4.5 | 6.0 | 7.0 | 8.0 | 9.0 |
| Диаметр внешний | 9-14 | 10-16 | 16-20 | 20-28 | 28-40 | 28-45 | 30-45 |
Пружинный шплинт: Материал изготовления
Шплинт обычно изготавливается из различных стальных сплавов.
Такие шплинты могут быть изготовлены из обычной стали или оцинкованы цинковым порошком в качестве антикоррозийного средства. Такие изделия не боятся влажных условий эксплуатации.
- Углеродистая сталь с цинковым покрытием
Шплинты производят с нанесением цинка при гальваническом покрытии толщиной от 4 до 9 микрон. Такое покрытие надежно защищает при эксплуатации во влажных условиях, особенно в местах соприкосновения в отверстии.
- Нержавеющая сталь.
Если крепеж будет эксплуатироваться в химических средах, морской и влажной сфере, следует выбирать шплинты из аустенитной нержавеющей стали марки А2 или хромоникелевая сталь марки А4 с добавлением молибдена.
Шплинт DIN 11024: Установка
- Со стороны закрепляемой детали устанавливают шайбу увеличенную плоскую или тарельчатую.
- Продевают шплинт до щелчка его волновой зажимной части.
- Для разборки достаточно потянуть шплинт за кольцо и вытащить.
Пружинный шплинт: Сфера применения
Шплинты пружинные игольчатые DIN 11024 используются для фиксации элементов на осях, штифтах, а также фиксации резьбовых соединений (болтов, винтов, шпилек).
Шплинт используется в:
- автомобилестроении
- станкостроении
- строительстве
