Шплинты: что это такое, виды и размеры
Шплинт — крепёжная деталь из проволоки, которая страхует уже затянутое соединение от самораскручивания и удерживает оси, валы и пальцы от осевого смещения.
Четыре типа · условный диаметр 0,6–20 мм · длины 4–280 мм · ГОСТ 397-79, DIN 94, DIN 188, DIN 11023, DIN 11024
Ниже — чем отличаются разводной, Т-образный, пружинный и стопорный шплинты, таблицы размеров по ГОСТ и DIN, разбор условного обозначения и порядок подбора под конкретный узел.
Что такое шплинт и зачем он нужен
Выглядит шплинт просто: отрезок проволоки полукруглого сечения, согнутый пополам, с петлёй-ушком в месте перегиба. Деталь вставляют в сквозное отверстие болта, оси или пальца, после чего концы разводят в стороны.
Задача шплинта — стопорение. Он не передаёт усилие и не воспринимает рабочую нагрузку соединения. Он фиксирует положение гайки после того, как её затянули по моменту, и не даёт ей отвернуться от вибрации. Поэтому шплинты ставят в малонагруженных узлах машиностроения, приборостроения, сельхозтехники и строительной техники — там, где важна быстрая разборка при сохранении надёжной фиксации.
Чем шплинт отличается от штифта
Путаница между двумя деталями встречается постоянно, хотя различие принципиальное.
| Признак | Шплинт | Штифт |
|---|---|---|
| Форма | Согнутая пополам проволока с ушком | Гладкий цилиндрический стержень без головки |
| Что делает | Страхует собранный узел от раскручивания и смещения | Фиксирует взаимное положение деталей, передаёт небольшое усилие |
| Как ставится | Вставляется и разводится, держится за счёт загнутых концов | Запрессовывается или ставится по посадке |
| Разборка | Разводной — одноразовый, пружинный — многоразовый | Многоразовый при сохранении посадки |
Проще всего запомнить так: у шплинта всегда есть ушко или петля, у штифта — нет.
Виды шплинтов
Основной признак классификации — форма. От неё зависит и способ монтажа, и то, переживёт ли деталь разборку узла.
Таблица 1. Типы шплинтов и область применения
| Тип | Стандарты | Конструкция | Повторное использование | Где применяют |
|---|---|---|---|---|
| Разводной (прямой) | ГОСТ 397-79, DIN 94, ISO 1234 | Согнутая пополам проволока с ушком, концы разводят после установки | Нет | Корончатые и прорезные гайки, оси, валы, пальцы |
| Т-образный | DIN 188 | В месте перегиба вместо ушка — перемычка | Нет | Ответственные узлы транспорта и станков |
| Пружинный игольчатый | DIN 11024 | Прямая ножка и волнистая ветвь, защёлкивается снаружи | Да | Узлы с частой разборкой, сельхозтехника, прицепное оборудование |
| Стопорный с кольцом | DIN 11023 | Кольцо из пружинной проволоки с перекрученными концами | Да | Быстросъёмные соединения, техника с ежедневным обслуживанием |

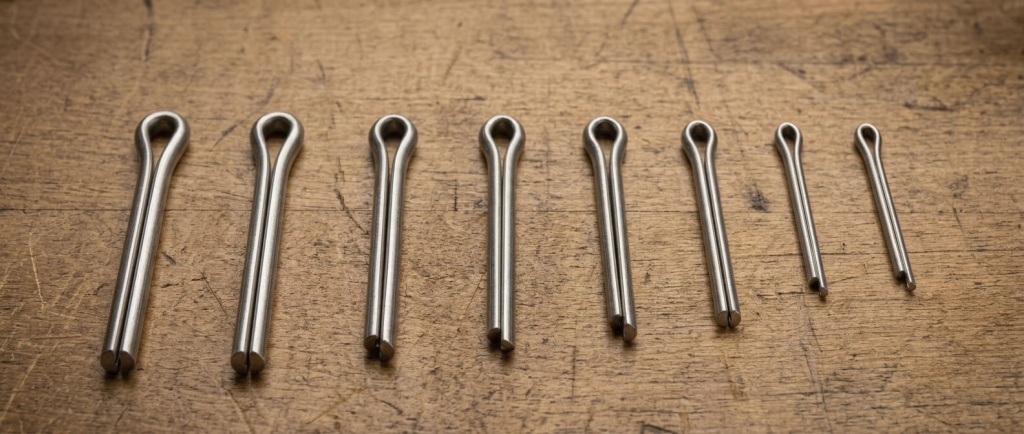

Разводной шплинт
Самый распространённый тип и единственный, на который есть действующий ГОСТ. Проволока полукруглого сечения согнута пополам, в месте перегиба — ушко. После установки концы разводят и загибают вокруг гайки или по торцу болта.
Разводной шплинт одноразовый. При демонтаже проволока в зоне изгиба уже потеряла пластичность, и повторная установка в ответственный узел не допускается.

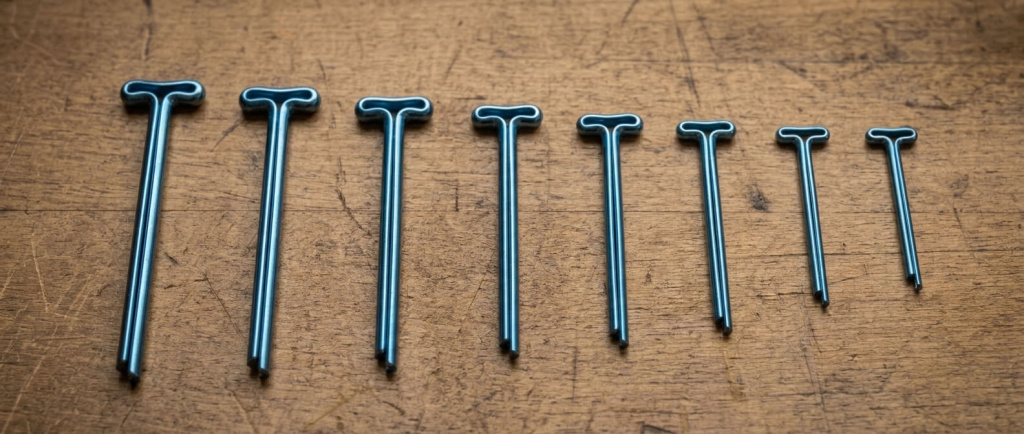

Т-образный шплинт
Отличается от разводного только головной частью: вместо петли в месте перегиба стоит перемычка. За счёт неё шплинт плотнее прилегает к детали и не проворачивается в отверстии.
Ставят там, где узел работает с ударной или знакопеременной нагрузкой — в транспортной технике и станках. Тоже одноразовый.
Пружинный игольчатый шплинт
Одна ветвь прямая, вторая волнистая. Прямая ножка проходит сквозь отверстие, волнистая защёлкивается снаружи и обхватывает деталь. Концы не разгибают — шплинт снимается руками и ставится обратно.
Основной выбор для узлов, которые разбирают регулярно. Подробный разбор форм и размеров — в следующем разделе.

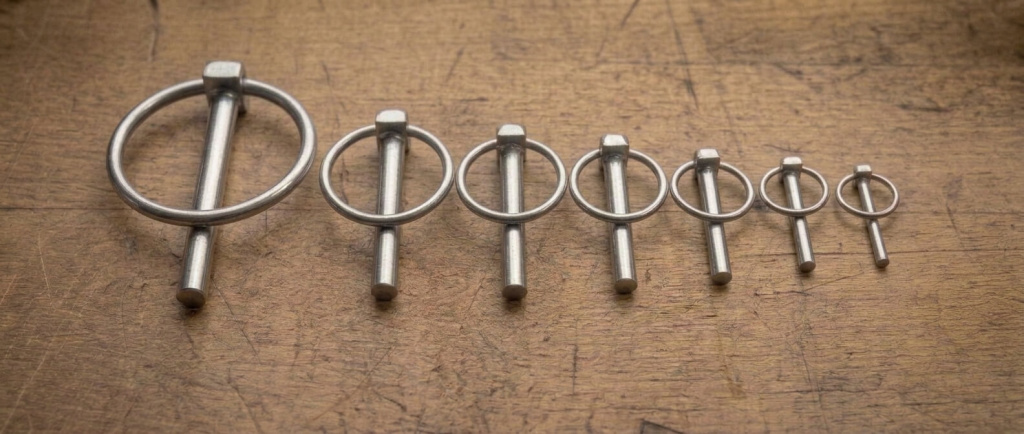

Стопорный шплинт с кольцом
Кольцо из пружинной проволоки с перекрученными концами. Продевается в отверстие стержня и удерживается за счёт упругости самого кольца. Прямого аналога по ГОСТ и ISO у него нет.
Применяют на навесном и прицепном оборудовании, где крепёж снимают руками без инструмента и каждый день. Многоразовый, пока кольцо сохраняет упругость.
Разговорные названия и что за ними стоит
В каталогах детали называют по стандартам, а в заявках и поиске — как привыкли на производстве. Одно и то же изделие приходит под разными именами:
- Стопорный шплинт — чаще всего имеют в виду пружинный DIN 11024 или кольцевой DIN 11023, реже — любой шплинт вообще, поскольку стопорение это общая функция всех типов.
- Быстросъёмный шплинт, шплинт с кольцом, штифт с кольцом, чека — это DIN 11023 либо форма D по DIN 11024.
- Шплинт-булавка — пружинный игольчатый, названный по внешнему сходству с английской булавкой.
- Сельхозчека — тот же кольцевой шплинт, название закрепилось за ним из-за применения на навесном оборудовании.
Отдельного пятого типа за этими названиями нет. Если в заявке стоит «стопорный шплинт», уточняйте, нужен многоразовый пружинный или обычный разводной — это разные детали и разная цена.

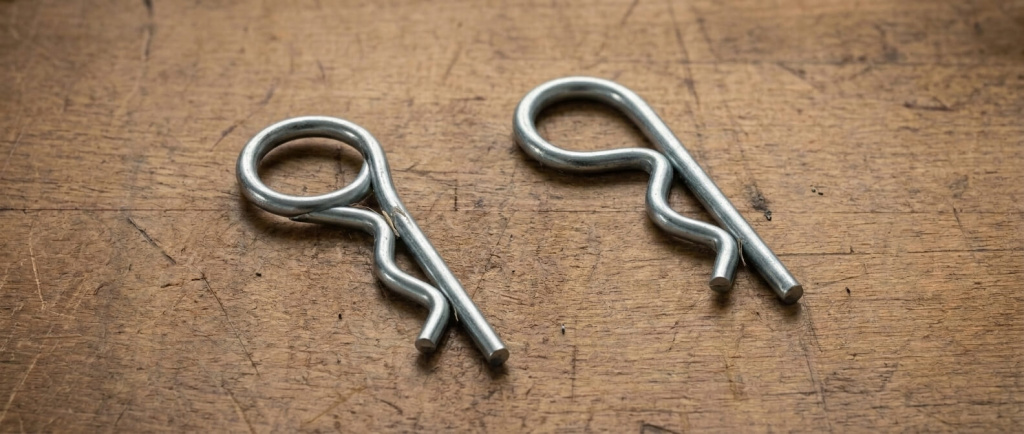

Пружинный игольчатый шплинт DIN 11024: формы D и E
Стандарт предусматривает два исполнения, и различаются они только формой ушка:
- D Форма D — два витка, образующие пружинное кольцо. Фиксация плотнее, деталь труднее сорвать случайным зацепом.
- E Форма E — один виток, кольца нет. Проще и быстрее в установке, ставится там, где нет риска задеть шплинт при работе.
Размеры
Ключевой параметр при подборе — не диаметр самого шплинта, а диаметр отверстия, в которое заходит прямая ножка. Отверстие всегда немного больше ножки.
Таблица 2. Типоразмеры пружинных шплинтов DIN 11024
| Диаметр ножки d, мм | Отверстие под установку, мм | Типовая длина, мм |
|---|---|---|
| 2,25 | 2,5 | 42 |
| 2,8 | 3,2 | 48 |
| 3,0 | 3,5 | 48–55 |
| 3,5 | 4,0 | 48 |
| 4,0 | 4,5 | 60 |
Ходовой ряд доходит до диаметра 8 мм при длине до 150 мм. Угол между концами шплинта — 35°. Материал: углеродистая сталь с цинковым покрытием либо нержавеющая А2 и А4.
Аналоги по другим стандартам
Прямого аналога по ГОСТ у пружинного шплинта нет. Близкие по конструкции изделия описывают ISO 7072 и ОСТ 23.2.2-79 — на них ссылаются, когда в чертеже требуется отечественное обозначение.
Изготавливаем пружинные шплинты обеих форм, включая размеры вне стандартного ряда — по чертежу или по образцу. Готовые типоразмеры — в разделах шплинт пружинный и шплинт-булавка страховочная.
Размеры и обозначение шплинтов по ГОСТ 397-79
ГОСТ 397-79 действует с 1980 года, введён взамен ГОСТ 397-66 и распространяется на шплинты условным диаметром от 0,6 до 20 мм.
Таблица 3. Размеры шплинтов по ГОСТ 397-79
| Условный диаметр d0, мм | Диаметр шплинта d, макс/мин, мм | Диаметр ушка D, макс/мин, мм | Рекомендуемый диаметр болта, мм |
|---|---|---|---|
| 0,6 | 0,5 / 0,4 | 1,0 / 0,9 | до 2,5 |
| 0,8 | 0,7 / 0,6 | 1,4 / 1,2 | до 3,5 |
| 1,0 | 0,9 / 0,8 | 1,8 / 1,6 | до 4,5 |
| 1,2 | 1,0 / 0,9 | 2,0 / 1,7 | до 5,5 |
| 1,6 | 1,4 / 1,3 | 2,8 / 2,4 | до 7,0 |
| 2,0 | 1,8 / 1,7 | 3,6 / 3,2 | до 9,0 |
| 2,5 | 2,3 / 2,1 | 4,6 / 4,0 | до 11,0 |
| 3,2 | 2,9 / 2,7 | 5,8 / 5,1 | до 14,0 |
| 4,0 | 3,7 / 3,5 | 7,4 / 6,5 | до 20,0 |
| 5,0 | 4,6 / 4,4 | 9,2 / 8,0 | до 27,0 |
| 6,3 | 5,9 / 5,7 | 11,8 / 10,3 | до 39,0 |
| 8,0 | 7,5 / 7,3 | 15,0 / 13,1 | до 56,0 |
| 10,0 | 9,5 / 9,3 | 19,0 / 16,6 | до 80,0 |
| 13,0 | 12,4 / 12,1 | 24,8 / 21,7 | до 120,0 |
| 16,0 | 15,4 / 15,1 | 30,8 / 27,0 | до 170,0 |
| 20,0 | 19,3 / 19,0 | 38,6 / 33,8 | свыше 170,0 |
Для штифтов и осей стандарт даёт отдельный ряд рекомендуемых диаметров — он немного отличается от ряда для болтов.
Длины
Номинальные длины по стандарту — от 4 до 280 мм. Ряд употребительных значений:
4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280 мм.
Под каждый условный диаметр стандарт задаёт свой набор допустимых длин: для d0 2,5 мм это диапазон 16–40 мм, для d0 5 мм — 28–100 мм, для d0 10 мм — 71–120 мм и выше.
Как читается обозначение
Схема одинакова для всех типоразмеров: наименование, условный диаметр, длина, марка материала, вид и толщина покрытия.
- Шплинт 5×28 ГОСТ 397-79 — условный диаметр 5 мм, длина 28 мм, низкоуглеродистая сталь, без покрытия.
- Шплинт 5×28.3.036 ГОСТ 397-79 — тот же типоразмер, но из латуни Л63 с никелевым покрытием толщиной 6 мкм.
Марку «0» и отсутствие покрытия в обозначении не указывают — отсюда короткая запись в первом примере.
Таблица 4. Коды материалов в обозначении
| Код | Материал |
|---|---|
| 0 | Низкоуглеродистая сталь |
| 2 | Коррозионностойкая сталь 12Х18Н10Т |
| 3 | Латунь Л63 |
| 4 | Алюминиевый сплав АМц |
Толщина металлического покрытия по стандарту — от 6 до 12 мкм.
Соответствие ГОСТ, DIN и ISO
Каждому конструктивному типу соответствует свой стандарт, и напрямую заменить один другим нельзя — совпадает только разводной шплинт.
Таблица 5. Стандарты на шплинты и их соответствие
| Стандарт | Тип шплинта | Диаметр, мм | Длина, мм | Соответствие |
|---|---|---|---|---|
| ГОСТ 397-79 | Разводной | 0,6–20 (условный) | 4–280 | DIN 94, ISO 1234, EN 21234 |
| DIN 94 | Разводной | 1–20 | 4–250 | ГОСТ 397-79, ISO 1234 |
| ISO 1234 / EN 21234 | Разводной | 1–20 | 4–250 | ГОСТ 397-79, DIN 94 |
| DIN 188 | Т-образный | — | — | Аналога по ГОСТ нет |
| DIN 11023 | Стопорный с кольцом | 4,5–17 | 32–65 | Аналогов по ГОСТ и ISO нет |
| DIN 11024 | Пружинный игольчатый | 2,25–7 | 42–150 | ISO 7072, ОСТ 23.2.2-79 |
Разводной шплинт по ГОСТ 397-79 и по DIN 94 взаимозаменяем в подавляющем большинстве узлов: диаметры совпадают, ряды длин почти одинаковы. Расхождение начинается на мелких размерах — ГОСТ идёт от 0,6 мм, DIN от 1 мм.
У пружинного и кольцевого шплинтов отечественного аналога в системе ГОСТ нет. Если чертёж требует ссылку на российский документ, для пружинного используют ОСТ 23.2.2-79, для кольцевого — изготовление по чертежу заказчика.
Материалы и покрытия
Материал выбирают по среде, в которой работает узел, а не по нагрузке — шплинт её всё равно не несёт.
Таблица 6. Материалы шплинтов и условия применения
| Материал | Обозначение | Когда применяют |
|---|---|---|
| Низкоуглеродистая сталь | 0 | Базовый вариант для сухих и защищённых узлов |
| Коррозионностойкая сталь 12Х18Н10Т, А2, А4 | 2 | Влага, перепады температур, агрессивная среда; А4 — кислоты и щёлочи |
| Латунь Л63 | 3 | Постоянная вибрация, циклические нагрузки, немагнитные узлы |
| Алюминиевый сплав АМц | 4 | Там, где критичен вес |
Шплинты из углеродистой стали защищают покрытием. Применимые варианты: гальваническое цинкование, цинкование с пассивацией, термодиффузионное цинкование, никелирование, оксидирование, фосфатирование. Толщина металлического покрытия по ГОСТ 397-79 — от 6 до 12 мкм.
Марку проволоки и покрытие подбираем под задачу при изготовлении. Для нестандартных сочетаний — например, латунный шплинт с оксидированием — материал заказываем под заявку, это влияет на срок.
Как подобрать шплинт
Порядок один и тот же для всех типов. Разница только в первом шаге: у разводного отсчёт идёт от условного диаметра, у пружинного — от диаметра ножки.
- 1 Замерьте отверстие. Для разводного шплинта диаметр отверстия и есть условный диаметр d0 — берите шплинт с тем же числом. Для пружинного ножка должна быть на 0,5 мм тоньше отверстия.
- 2 Если отверстия ещё нет — идите от диаметра болта, оси или пальца по таблице ГОСТ 397-79 и сверлите отверстие под найденный условный диаметр.
- 3 Подберите длину. Она равна толщине соединяемых деталей плюс запас 5–10 мм с каждой стороны на загиб концов. Короткий шплинт невозможно нормально развести, длинный придётся подрезать.
- 4 Выберите тип по частоте разборки. Узел собирают один раз — разводной или Т-образный. Разбирают регулярно — пружинный или стопорный с кольцом.
- 5 Выберите материал и покрытие по среде, в которой работает узел.
Как измерить готовый шплинт
Если образец есть на руках, измеряйте штангенциркулем сжатые ветви — то есть толщину детали в сложенном состоянии. Это и будет фактический диаметр d, а условный диаметр находится по таблице выше. Длину меряют от торца ушка до конца ветвей.
Как установить и извлечь шплинт
Куда вставляется шплинт и как правильно шплинтовать соединение — зависит от типа. Это не формальность: неправильно установленный шплинт не держит, а шплинтовое крепление теряет смысл.

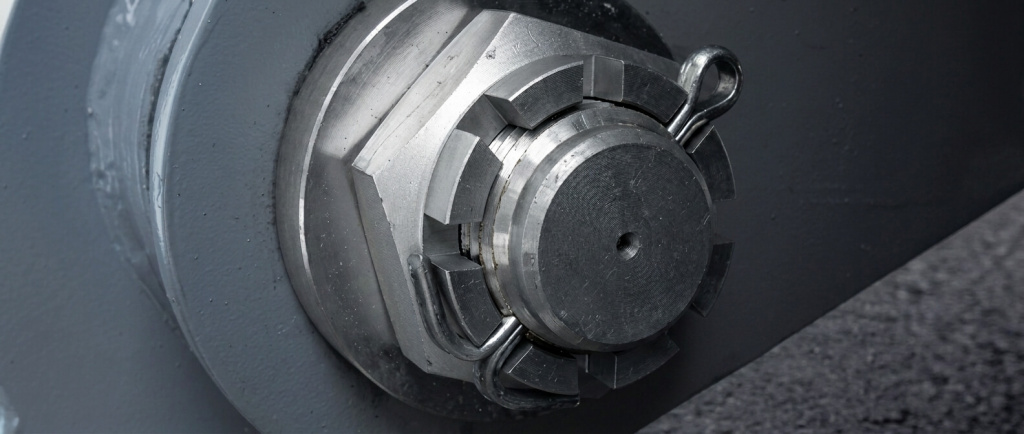

Разводной и Т-образный
- 1 Затяните гайку по моменту, предусмотренному конструкцией.
- 2 Совместите прорезь корончатой или прорезной гайки с отверстием в теле болта. Если прорезь не совпадает — доворачивайте до ближайшей, не превышая допустимый момент.
- 3 Вставьте шплинт ушком вперёд до выхода концов с противоположной стороны.
- 4 Один конец загните вдоль оси болта по торцу, второй — в противоположную сторону вокруг грани гайки.
Разница между корончатой и прорезной гайкой — только в конструкции: у корончатой прорези нарезаны на выступающей цилиндрической части сверху, у прорезной — прямо в теле шестигранника. Под шплинт годятся обе.
Пружинный и стопорный
Прямую ножку заводят в отверстие насквозь, волнистая ветвь защёлкивается снаружи сама. Концы не загибают. Кольцевой шплинт после установки удерживает накинутое поверх кольцо.
Демонтаж
Разводной шплинт при снятии обычно ломается — это нормально и заложено конструкцией. ГОСТ 397-79 требует, чтобы шплинт выдержал без трещин не менее 3 загибов при условном диаметре до 5 мм и не менее 2 при диаметре свыше 5 мм. Это норма на монтажную стойкость, а не разрешение ставить деталь повторно.
Если концы обломались вровень с отверстием:
- Зацепите крючком или пикой петлю, если она ещё выступает снаружи, и вытяните шплинт рычагом.
- Обломанный заподлицо шплинт пролейте проникающей смазкой и вытолкните тонким пробойником с лёгкими ударами молотка.
- Закисший намертво высверливайте — но осторожно, чтобы не увести сверло в резьбу или тело болта.
