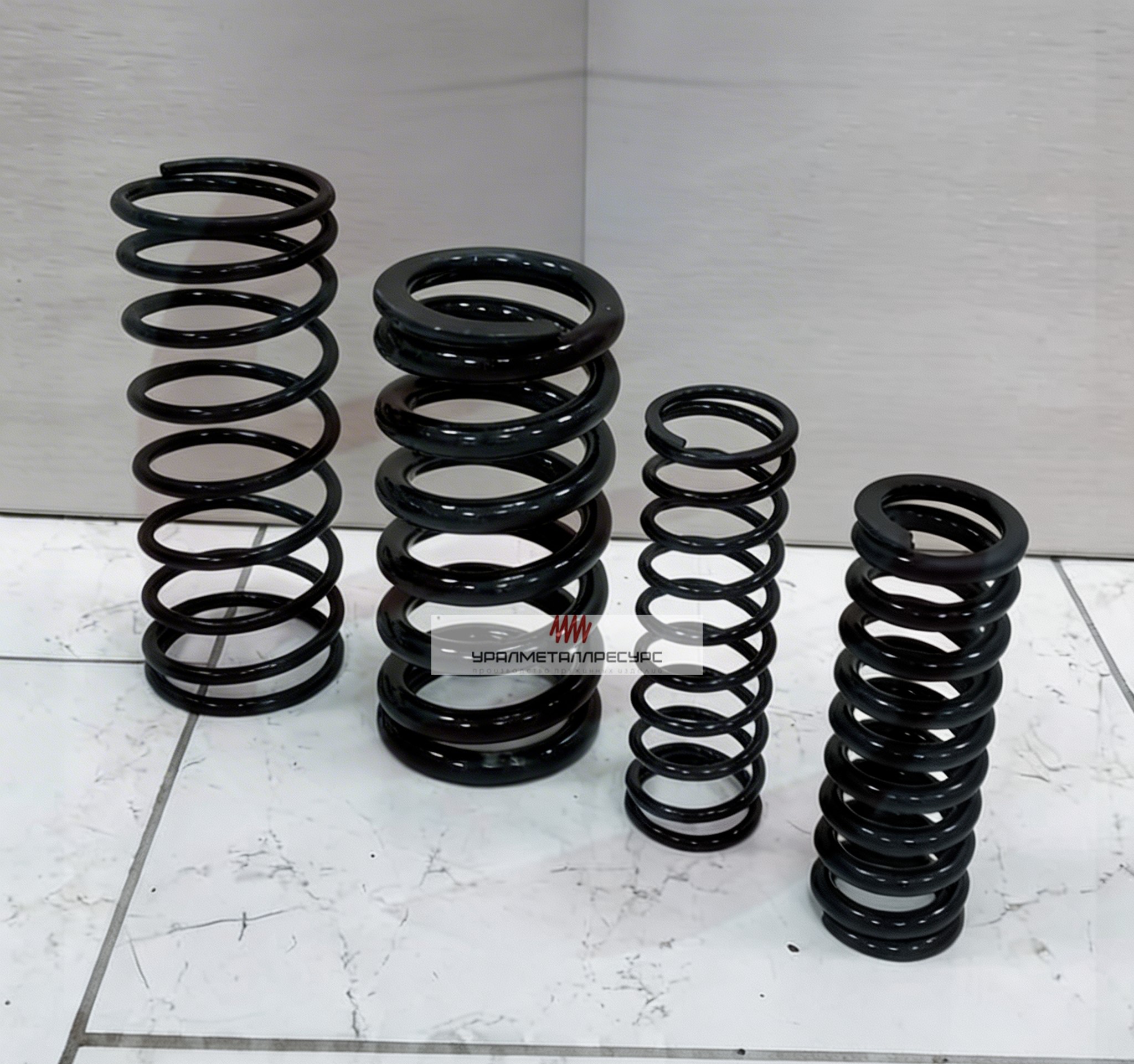

Пружина сжатия СППК №35
Пружина сжатия СППК №35
Пружина №35 для предохранительного клапана СППК: пруток 12 мм, внутренний диаметр 70 мм, длина 193 мм. Наружный диаметр 94 мм, масса 2,1 кг. Для трубопроводов и технологических ёмкостей. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина №35 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 12 мм, внутренний диаметр 70 мм, свободная длина 193 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 12 мм |
| Внутренний диаметр | 70 мм |
| Длина в свободном состоянии | 193 мм |
| Наружный диаметр | 94 мм |
| Масса | 2,1 кг |
| Средний диаметр витка | 82 мм |
| Индекс навивки | 6,8 |
Где применяется
- трубопроводы и технологические ёмкости
- предохранительные клапаны СППК и СППКР
- защита котлов и сосудов под давлением
Индекс навивки 6,8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 6,8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 12
- Наружный диаметр пружины
- 94
- Длина пружины
- 193
