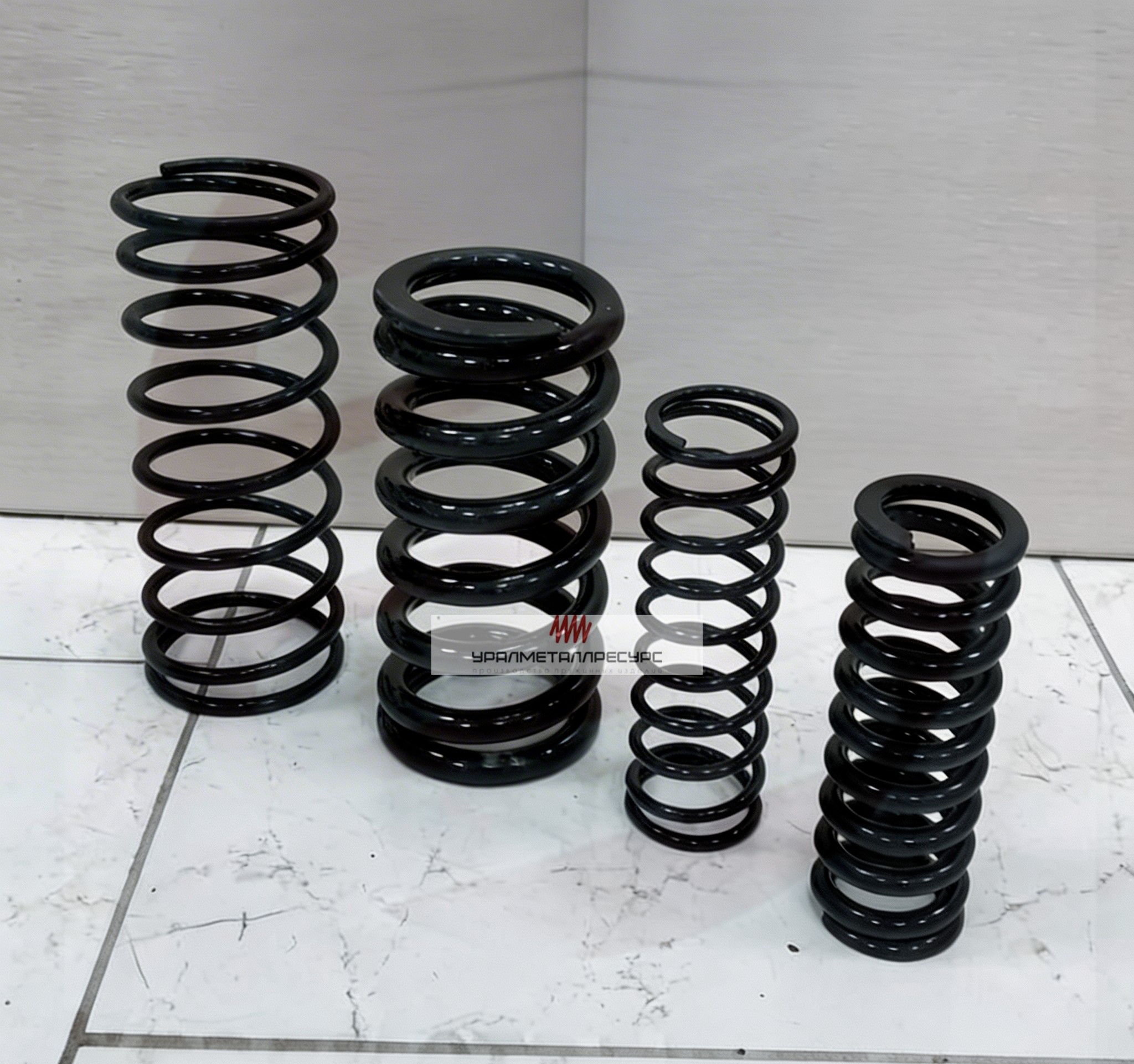

Пружина сжатия СППК №71
Пружина сжатия СППК №71
Пружина №71 для предохранительного клапана СППК: пруток 12 мм, внутренний диаметр 106 мм, длина 320 мм. Наружный диаметр 130 мм, масса 3,15 кг. Для предохранительных клапанов СППК и СППКР. Отгрузка от одной штуки, доставка по России.
Пружина №71 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 12 мм, внутренний диаметр 106 мм, свободная длина 320 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 12 мм |
| Внутренний диаметр | 106 мм |
| Длина в свободном состоянии | 320 мм |
| Наружный диаметр | 130 мм |
| Масса | 3,15 кг |
| Средний диаметр витка | 118 мм |
| Индекс навивки | 9,8 |
Где применяется
- предохранительные клапаны СППК и СППКР
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
Индекс навивки 9,8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 9,8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 12
- Наружный диаметр пружины
- 130
- Длина пружины
- 320
