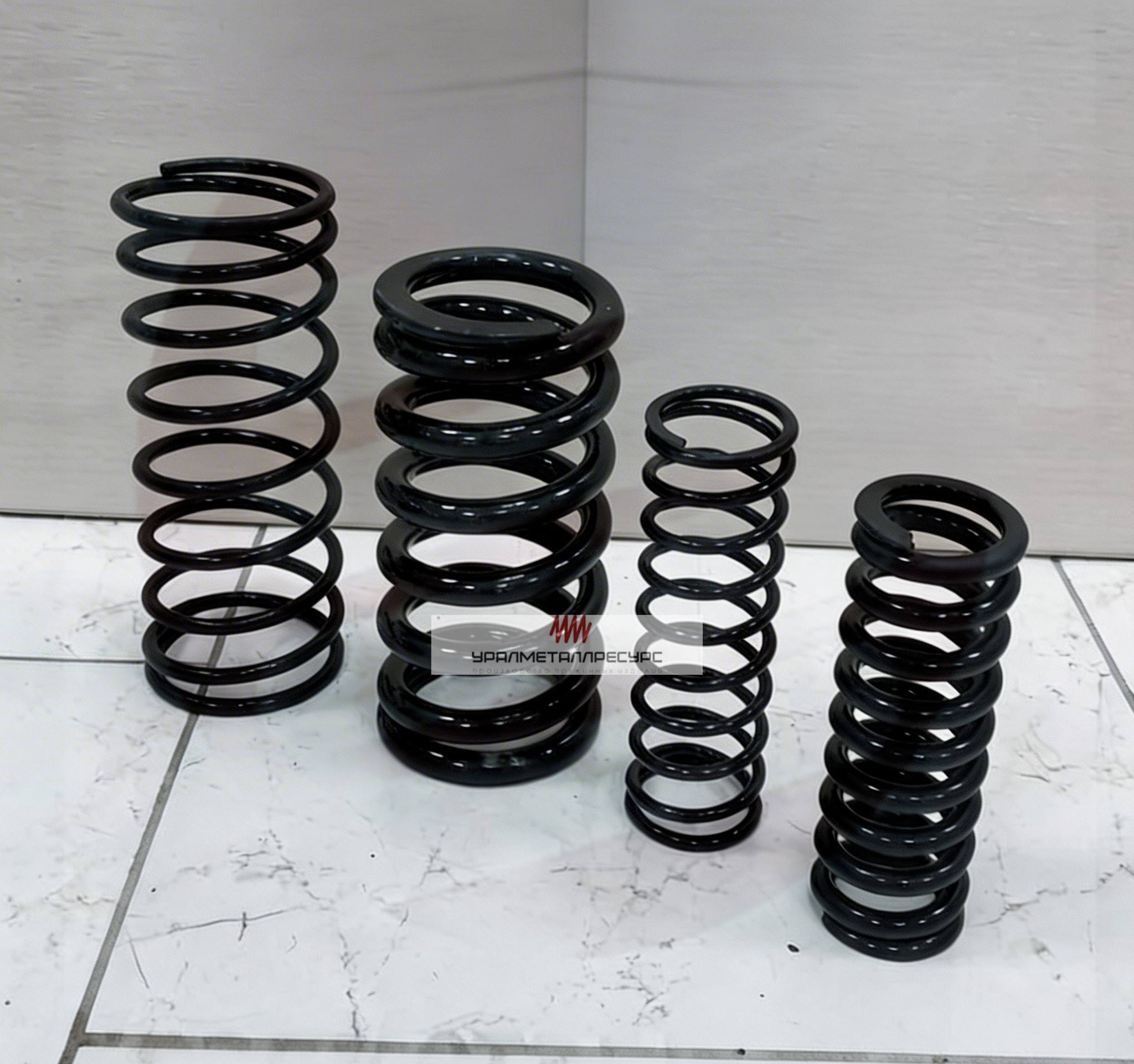

Пружина сжатия СППК №83
Пружина сжатия СППК №83
Пружина №83 для предохранительного клапана СППК: пруток 32 мм, внутренний диаметр 96 мм, длина 360 мм. Наружный диаметр 160 мм, масса 24,28 кг. Для защиты котлов и сосудов под давлением. В наличии и под заказ, отгрузка от одной штуки.
Пружина №83 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 32 мм, внутренний диаметр 96 мм, свободная длина 360 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 32 мм |
| Внутренний диаметр | 96 мм |
| Длина в свободном состоянии | 360 мм |
| Наружный диаметр | 160 мм |
| Масса | 24,28 кг |
| Средний диаметр витка | 128 мм |
| Индекс навивки | 4 |
Где применяется
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
- предохранительные клапаны СППК и СППКР
Индекс навивки 4 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 4. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 32
- Наружный диаметр пружины
- 160
- Длина пружины
- 360
