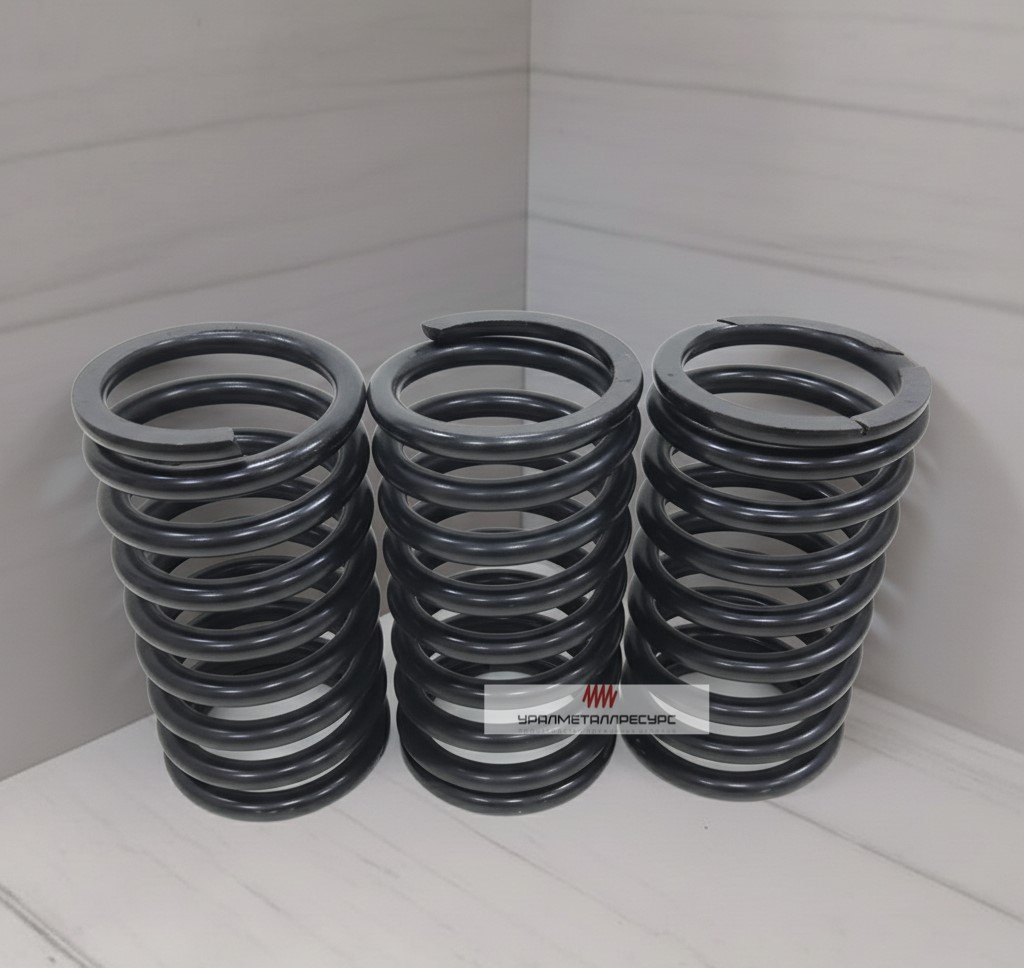

Пружина сжатия по ОСТ.108 №4
Пружина сжатия по ОСТ.108 №4
Пружина сжатия по ОСТ 108.764.01-80, исполнение 04: сила 8 кН при деформации 70 мм. Пруток 18 мм, наружный диаметр 149 мм, свободная длина 177 мм, внутренний диаметр 113 мм, индекс навивки 7,3. Для компенсации тепловых перемещений трассы.
Пружина сжатия по ОСТ 108.764.01-80, исполнение 04. Работает в пружинных подвесках и опорах трубопроводов, компенсируя тепловые перемещения и гася вибрацию. Рабочая сила 8 кН (816 кгс) при рабочей деформации 70 мм. Пруток 18 мм, наружный диаметр 149 мм, свободная длина 177 мм. Материал — 60С2, рессорно-пружинная сталь.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 18 мм |
| Наружный диаметр | 149 мм |
| Длина в свободном состоянии | 177 мм |
| Внутренний диаметр | 113 мм |
| Рабочая деформация | 70 мм |
| Рабочая сила | 8 кН (816 кгс) |
| Исполнение | 04 по ОСТ 108.764.01-80 |
| Средний диаметр витка | 131 мм |
| Индекс навивки | 7,3 |
| Материал | 60С2 |
Где применяется
- компенсация тепловых перемещений трассы
- гашение вибрации от насосного оборудования
- пружинные подвески трубопроводов ТЭС и АЭС
Индекс навивки 7,3 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Условное обозначение. Пружина 8×70 04 ОСТ 108.764.01-80 — сила в кН, рабочая деформация и номер исполнения. Рабочая температура от минус 40 до плюс 120 °C.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём исполнение по нагрузке на подвеску и требуемому перемещению трубопровода.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
60С2 — рессорно-пружинная сталь. Для агрессивных сред и пищевых производств выбирают коррозионностойкое исполнение, для обычных условий — углеродистую или легированную пружинную сталь.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Внутренний диаметр 113 мм, наружный 149 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 7,3. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 18
- Наружный диаметр пружины
- 149
- Длина пружины
- 177
