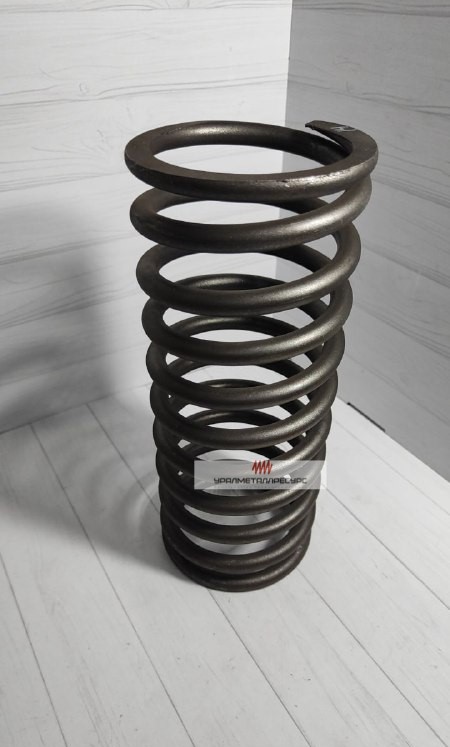

Пружина сжатия по ОСТ.108 №14
Пружина сжатия по ОСТ.108 №14
Пружина сжатия по ОСТ 108.764.01-80, исполнение 14: сила 2,73 кН при деформации 140 мм. Пруток 12 мм, наружный диаметр 117 мм, свободная длина 284 мм, внутренний диаметр 93 мм, индекс навивки 8,8. Для пружинных подвесок трубопроводов ТЭС и АЭС.
Пружина сжатия по ОСТ 108.764.01-80, исполнение 14. Работает в пружинных подвесках и опорах трубопроводов, компенсируя тепловые перемещения и гася вибрацию. Рабочая сила 2,73 кН (278 кгс) при рабочей деформации 140 мм. Пруток 12 мм, наружный диаметр 117 мм, свободная длина 284 мм. Материал — 60С2, рессорно-пружинная сталь.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 12 мм |
| Наружный диаметр | 117 мм |
| Длина в свободном состоянии | 284 мм |
| Внутренний диаметр | 93 мм |
| Рабочая деформация | 140 мм |
| Рабочая сила | 2,73 кН (278 кгс) |
| Исполнение | 14 по ОСТ 108.764.01-80 |
| Средний диаметр витка | 105 мм |
| Индекс навивки | 8,8 |
| Материал | 60С2 |
Где применяется
- пружинные подвески трубопроводов ТЭС и АЭС
- опоры паропроводов и питательных трубопроводов
- компенсация тепловых перемещений трассы
Индекс навивки 8,8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Условное обозначение. Пружина 2,73×140 14 ОСТ 108.764.01-80 — сила в кН, рабочая деформация и номер исполнения. Рабочая температура от минус 40 до плюс 120 °C.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём исполнение по нагрузке на подвеску и требуемому перемещению трубопровода.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Внутренний диаметр 93 мм, наружный 117 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 8,8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 12
- Наружный диаметр пружины
- 117
- Длина пружины
- 284
