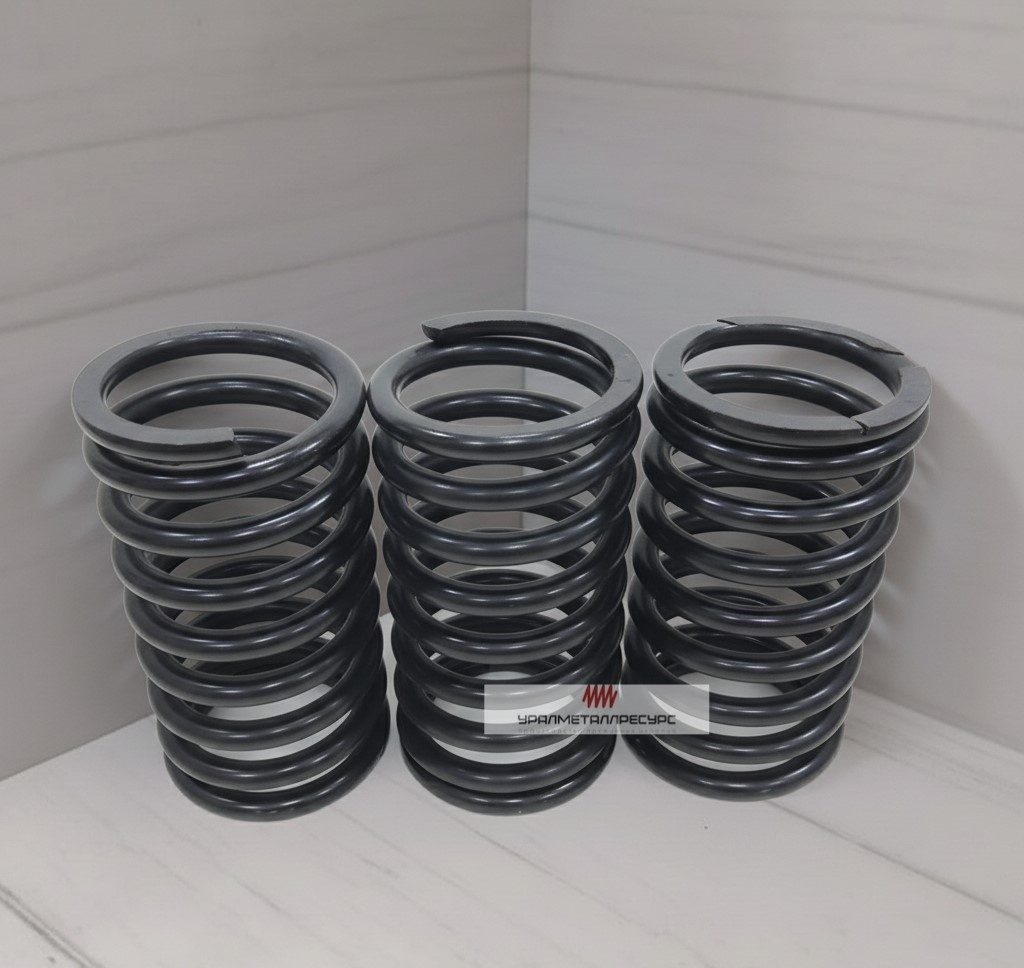

Пружина сжатия по ОСТ 108.764.01-80, исполнение 19: сила 19,66 кН при деформации 140 мм. Пруток 24 мм, наружный диаметр 161 мм, свободная длина 414 мм, внутренний диаметр 113 мм, индекс навивки 5,7. Для опор паропроводов и питательных трубопроводов.
Пружина сжатия по ОСТ 108.764.01-80, исполнение 19. Работает в пружинных подвесках и опорах трубопроводов, компенсируя тепловые перемещения и гася вибрацию. Рабочая сила 19,66 кН (2005 кгс) при рабочей деформации 140 мм. Пруток 24 мм, наружный диаметр 161 мм, свободная длина 414 мм. Материал — 60С2, рессорно-пружинная сталь.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 24 мм |
| Наружный диаметр | 161 мм |
| Длина в свободном состоянии | 414 мм |
| Внутренний диаметр | 113 мм |
| Рабочая деформация | 140 мм |
| Рабочая сила | 19,66 кН (2005 кгс) |
| Исполнение | 19 по ОСТ 108.764.01-80 |
| Средний диаметр витка | 137 мм |
| Индекс навивки | 5,7 |
| Материал | 60С2 |
Где применяется
- опоры паропроводов и питательных трубопроводов
- компенсация тепловых перемещений трассы
- гашение вибрации от насосного оборудования
Индекс навивки 5,7 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Условное обозначение. Пружина 19,66×140 19 ОСТ 108.764.01-80 — сила в кН, рабочая деформация и номер исполнения. Рабочая температура от минус 40 до плюс 120 °C.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём исполнение по нагрузке на подвеску и требуемому перемещению трубопровода.
Главное — не превышать рабочий ход: при деформации сверх расчётной в металле накапливается остаточная осадка. Дальше идут перекос при монтаже, коррозия, перегрев и повреждения поверхности витков — усталостная трещина почти всегда начинается с забоины или риски.
Внутренний диаметр 113 мм, наружный 161 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
60С2 — рессорно-пружинная сталь. Для агрессивных сред и пищевых производств выбирают коррозионностойкое исполнение, для обычных условий — углеродистую или легированную пружинную сталь.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 5,7. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
