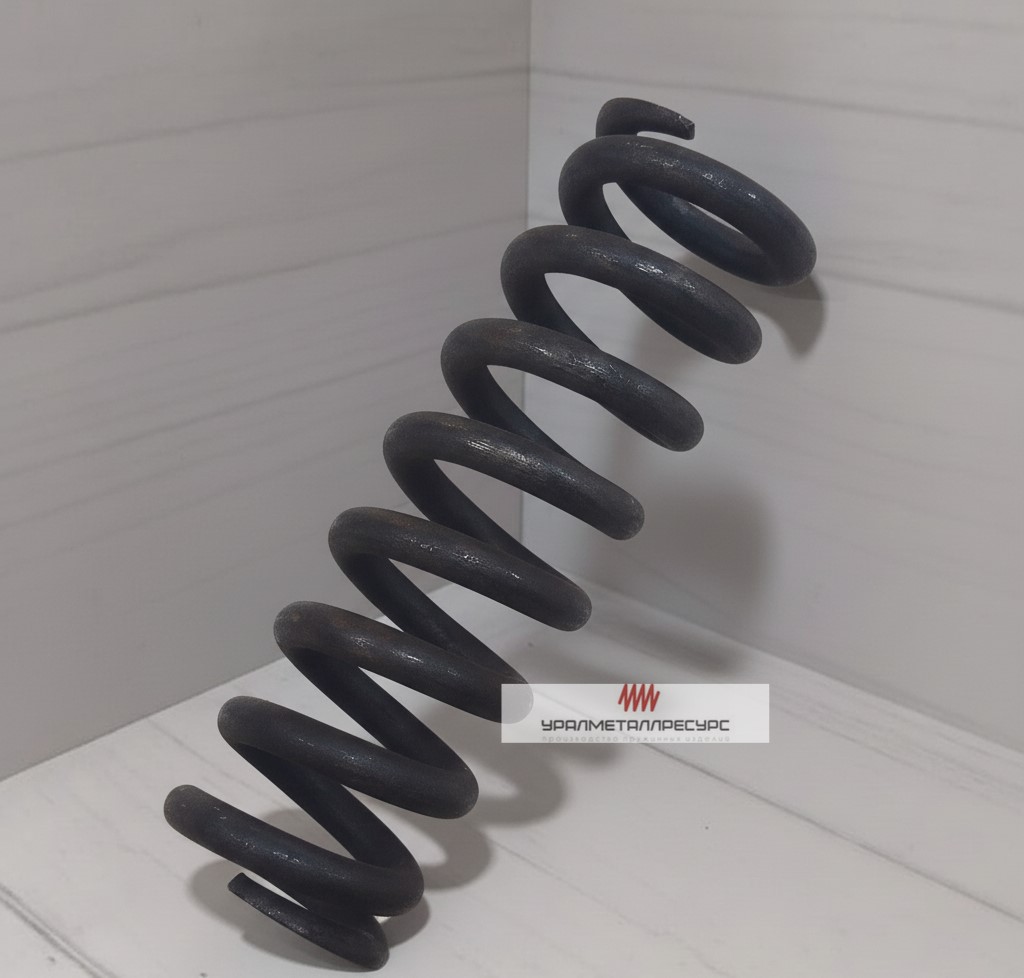

Пружина сжатия 5*30*92
Пружина сжатия 5*30*92
Пружина сжатия размером 5*30*92 мм. Диаметр проволоки 5 мм, внутренний диаметр 20 мм, индекс навивки 5. Для амортизации и гашения вибраций. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина сжатия размером 5*30*92 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 5 мм |
| Наружный диаметр | 30 мм |
| Длина в свободном состоянии | 92 мм |
| Внутренний диаметр | 20 мм |
| Средний диаметр витка | 25 мм |
| Индекс навивки | 5 |
Где применяется
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
Индекс навивки 5 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Витки сомкнутся, и дальше пружина работает как сплошная втулка: усилие подскакивает мгновенно, а в металле остаётся осадка. Проверьте, что ход узла заканчивается раньше длины при сомкнутых витках. Если требуемое усилие достигается только на смыкании, типоразмер подобран неверно — нужна пружина с другим сечением проволоки.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 5
- Наружный диаметр пружины
- 30
- Длина пружины
- 92
