Пружина кручения 5*46
Пружина кручения 5*46

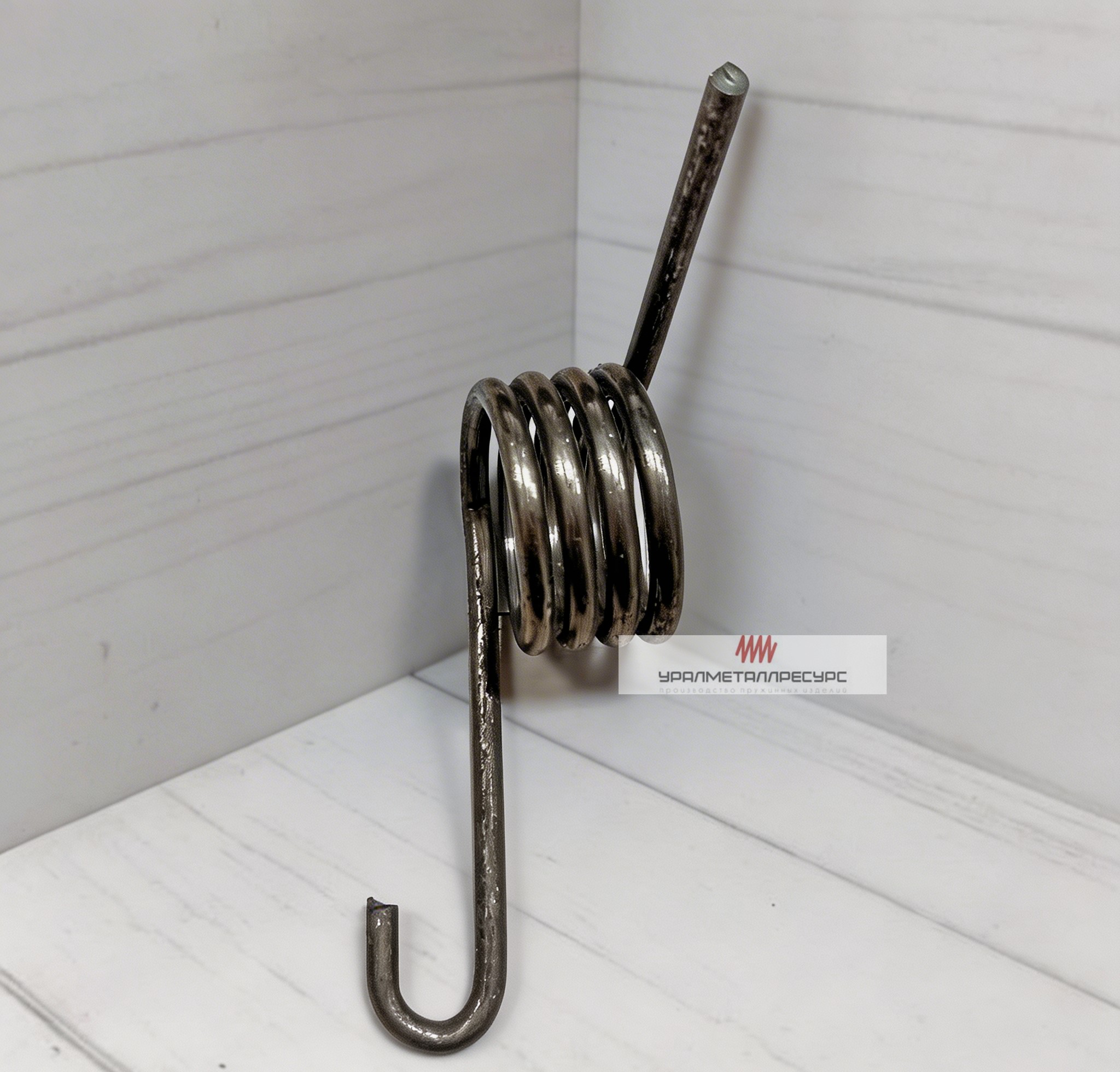

Пружина кручения 5*46 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси. Диаметр проволоки 5 мм, внутренний диаметр 36 мм, индекс навивки 8,2. Для прижимных устройств с поворотным плечом.
Пружина кручения размером 5*46 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 5 мм |
| Наружный диаметр | 46 мм |
| Внутренний диаметр | 36 мм |
| Средний диаметр витка | 41 мм |
| Индекс навивки | 8,2 |
Где применяется
- прижимные устройства с поворотным плечом
- узлы с ограниченным углом поворота
- откидные крышки и лючки
Индекс навивки 8,2 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 31,3 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Внутренний диаметр 36 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 31,3 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
65Г доступнее, но требовательна к режимам термообработки; 60С2А предсказуемее ведёт себя при циклических и ударных нагрузках; 50ХФА держит повышенную температуру; бронза идёт туда, где нужны стойкость к среде и немагнитность. После навивки заготовку калят и отпускают до твёрдости порядка 44–50 HRC.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Различают одинарные и двойные (два тела витков, соединённых перемычкой) — двойные дают больший момент в тех же габаритах. Витки навивают вплотную или с шагом: шаг снижает трение между витками при закручивании. Отводы бывают прямыми, с одним или несколькими загибами.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
