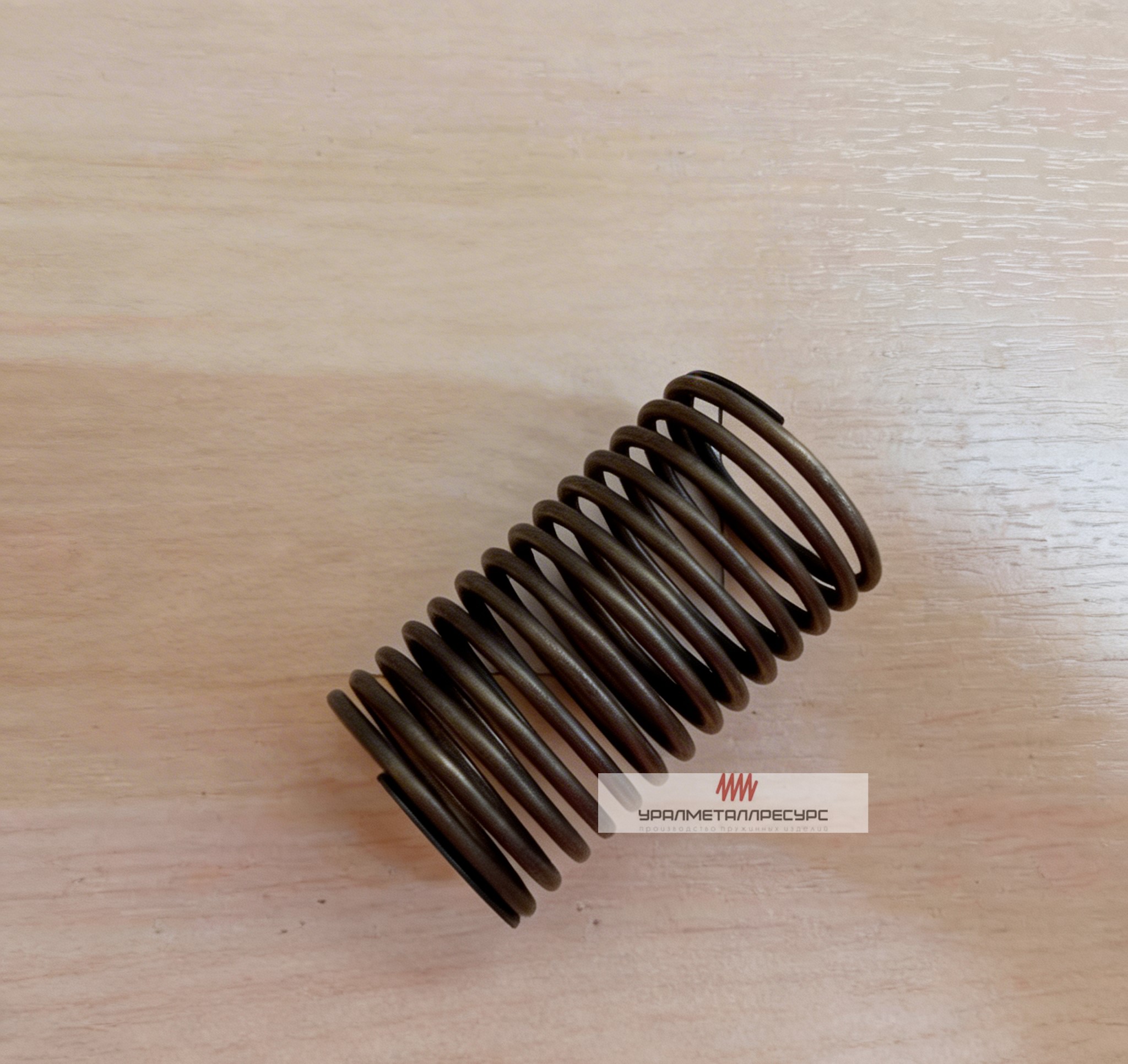

Пружина сжатия 2,2*35*62
Пружина сжатия 2,2*35*62
Пружина сжатия, типоразмер 2,2*35*62 мм. Диаметр проволоки 2,2 мм, внутренний диаметр 30,6 мм, индекс навивки 14,9. Для амортизации и гашения вибраций. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина сжатия размером 2,2*35*62 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 2,2 мм |
| Наружный диаметр | 35 мм |
| Длина в свободном состоянии | 62 мм |
| Внутренний диаметр | 30,6 мм |
| Средний диаметр витка | 32,8 мм |
| Индекс навивки | 14,9 |
Где применяется
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
Индекс навивки 14,9 — пружина мягкая и склонна к потере устойчивости, при монтаже стоит предусмотреть направляющую.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Внутренний диаметр 30,6 мм, наружный 35 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2.2
- Наружный диаметр пружины
- 35
- Длина пружины
- 62
