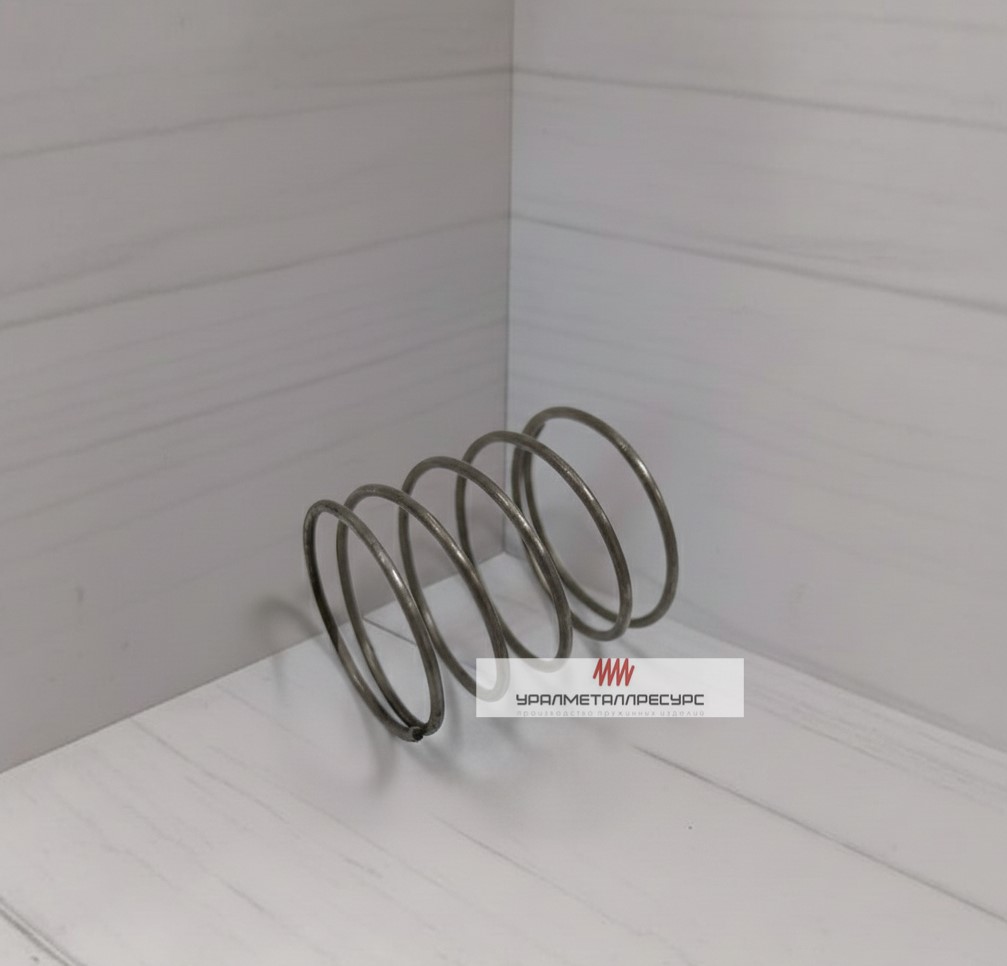

Пружина сжатия 0,8*15,8*17,55
Пружина сжатия 0,8*15,8*17,55
Пружина сжатия 0,8*15,8*17,55 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Диаметр проволоки 0,8 мм, внутренний диаметр 14,2 мм, индекс навивки 18,8. Для амортизации и гашения вибраций.
Пружина сжатия размером 0,8*15,8*17,55 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 0,8 мм |
| Наружный диаметр | 15,8 мм |
| Длина в свободном состоянии | 17,55 мм |
| Внутренний диаметр | 14,2 мм |
| Средний диаметр витка | 15 мм |
| Индекс навивки | 18,8 |
Где применяется
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
Индекс навивки 18,8 — пружина мягкая и склонна к потере устойчивости, при монтаже стоит предусмотреть направляющую.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Внутренний диаметр 14,2 мм, наружный 15,8 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 18,8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,8
- Наружный диаметр пружины
- 15,8
- Длина пружины
- 17,55
