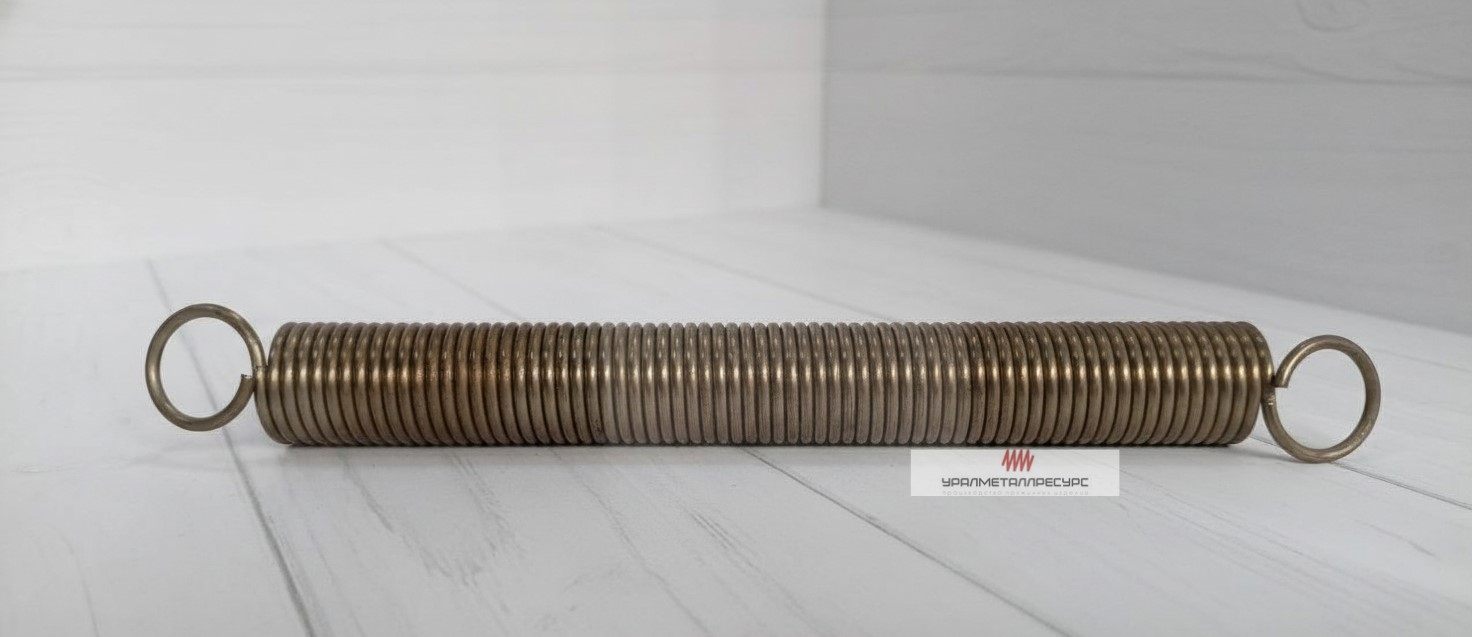

Пружина растяжения 2*18*174 Нерж.
Пружина растяжения 2*18*174 Нерж.
Пружина растяжения, типоразмер 2*18*174 мм, нержавеющая сталь. Диаметр проволоки 2 мм, внутренний диаметр 14 мм, индекс навивки 8. Для уравновешивания подвижных частей. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина растяжения размером 2*18*174 мм. Работает на растяжение: витки навиты плотно, с начальным натяжением. Материал — нержавеющая сталь, коррозионностойкое исполнение.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 2 мм |
| Наружный диаметр | 18 мм |
| Длина тела без зацепов | 174 мм |
| Внутренний диаметр | 14 мм |
| Средний диаметр витка | 16 мм |
| Индекс навивки | 8 |
| Материал | нержавеющая сталь |
Где применяется
- уравновешивание подвижных частей
- возвратные механизмы дверей и люков
- натяжные устройства приводов
Индекс навивки 8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Витки навиты вплотную, поэтому пружина начинает удлиняться только после преодоления начального натяжения. Зацепы — наиболее нагруженная часть, растягивать сверх рабочего хода не следует.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
нержавеющая сталь — коррозионностойкое исполнение. Для агрессивных сред и пищевых производств выбирают коррозионностойкое исполнение, для обычных условий — углеродистую или легированную пружинную сталь.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Внутренний диаметр 14 мм, наружный 18 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2
- Наружный диаметр пружины
- 18
- Длина пружины
- 174
