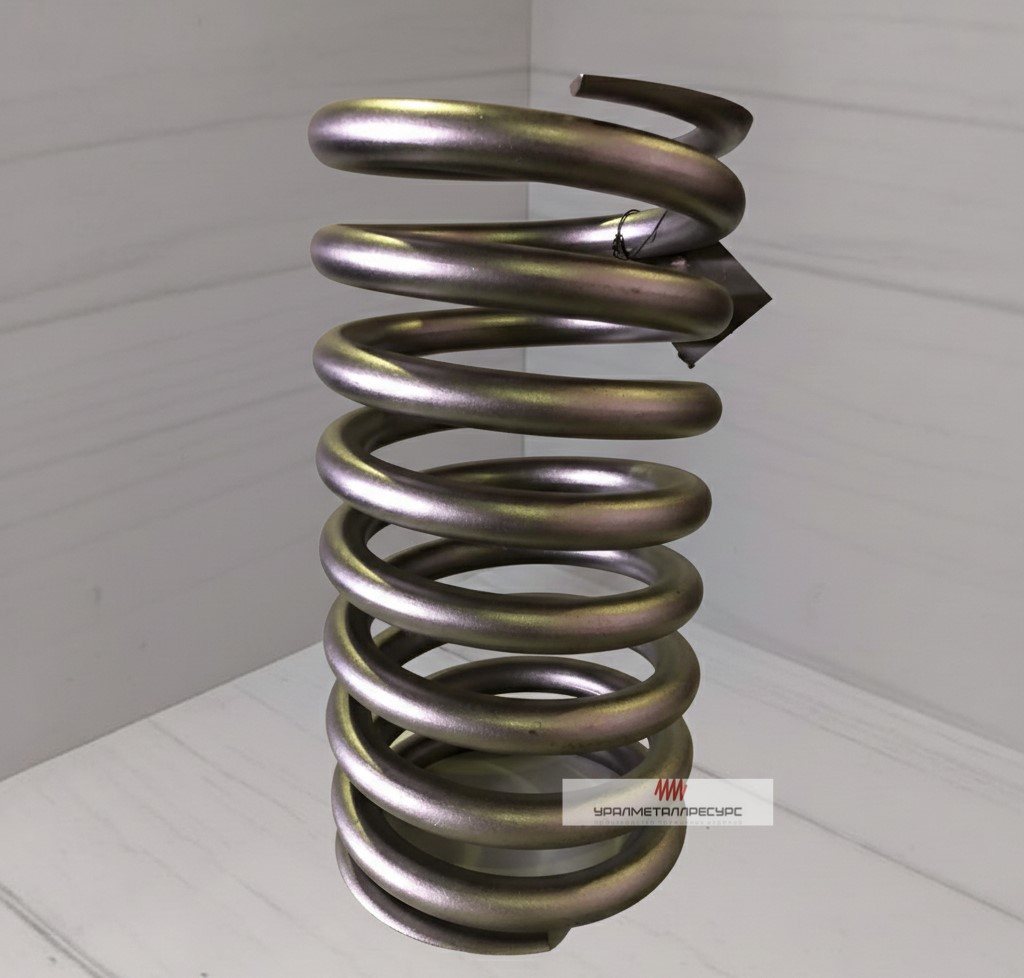

Пружина ГИСТ 72
Пружина ГИСТ 72
Пружина грохота ГИСТ 72: пруток 28 мм, наружный диаметр 210 мм, свободная длина 396 мм. Внутренний диаметр 154 мм, индекс навивки 6,5. Для виброизоляции просеивающего оборудования. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина грохота ГИСТ 72: пруток 28 мм, наружный диаметр 210 мм, свободная длина 396 мм. Ставится в опорный узел короба инерционного грохота и работает под постоянным сжатием, гася вибрационную нагрузку. Применяется на инерционных самобалансных грохотах ГИСТ-72.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 28 мм |
| Наружный диаметр | 210 мм |
| Длина в свободном состоянии | 396 мм |
| Внутренний диаметр | 154 мм |
| Средний диаметр витка | 182 мм |
| Индекс навивки | 6,5 |
Где применяется
- виброизоляция просеивающего оборудования
- инерционные самобалансные грохоты
- опорные узлы короба грохота
Индекс навивки 6,5 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Пружины опорного узла стоят под постоянной нагрузкой и работают в режиме непрерывной вибрации, поэтому изнашиваются одновременно. Просевшая пружина перераспределяет нагрузку на соседние и меняет амплитуду колебаний короба.
Меняйте комплектом. В опорном узле пружины работают группой и вырабатывают ресурс вместе. Новая пружина рядом с просевшими берёт на себя больше нагрузки и выходит из строя быстрее остальных, а короб теряет балансировку. Сверяйте типоразмер с паспортом машины: у одной модели бывают исполнения с разной свободной длиной.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Сверьте три размера с паспортом: пруток 28 мм, наружный диаметр 210 мм, свободная длина 396 мм. У одной модели машины встречаются исполнения с разной свободной длиной, поэтому обозначение на шильдике надёжнее, чем название грохота.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Они стоят под постоянной статической нагрузкой от веса короба и одновременно принимают непрерывную вибрацию. Это самый тяжёлый режим для пружины: усталость накапливается с каждым циклом, а абразивная пыль портит поверхность витков, с которой и начинается трещина.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 6,5. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
В опорном узле пружины работают группой и вырабатывают ресурс одновременно. Новая рядом с просевшими берёт на себя больше нагрузки и садится быстрее остальных, а короб теряет балансировку и начинает бить. Меняйте комплектом.
Внутренний диаметр 154 мм, наружный 210 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 28
- Наружный диаметр пружины
- 210
- Длина пружины
- 396
