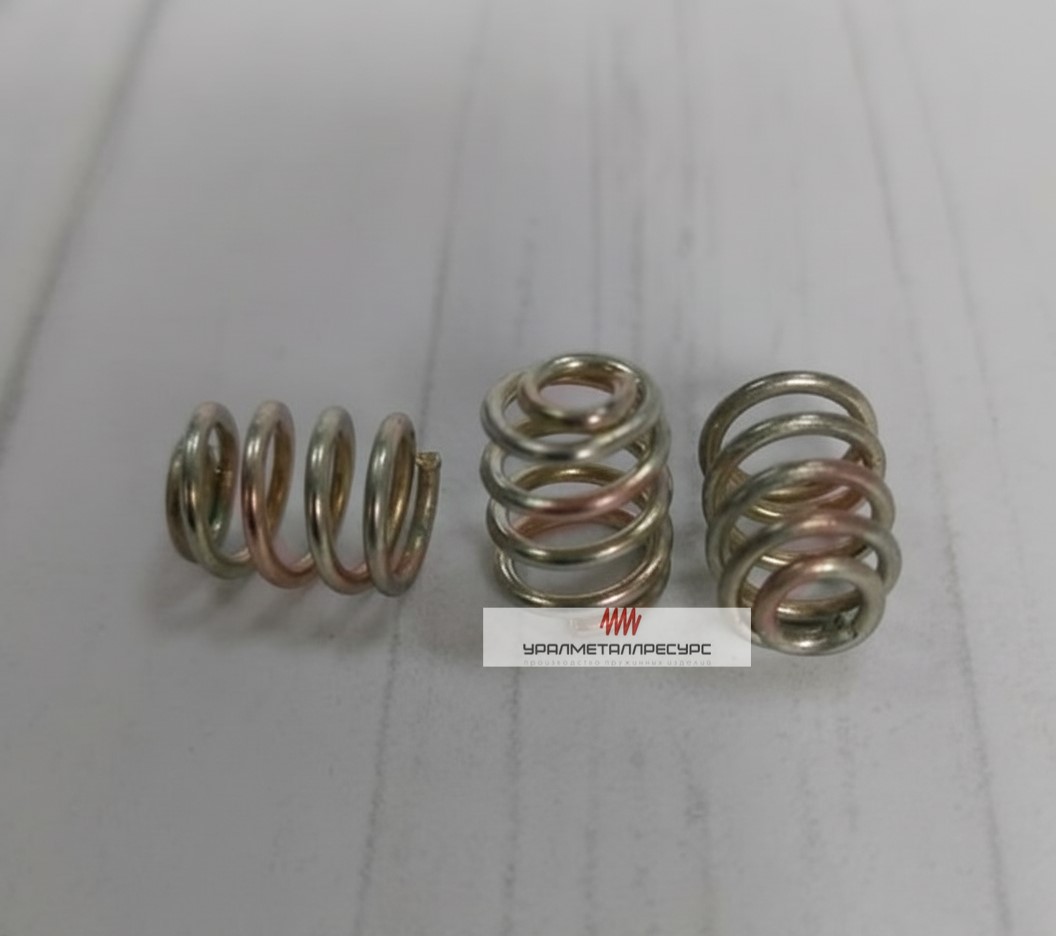

Пружина коническая 0,8*4,5*6,5*8,9
Пружина коническая 0,8*4,5*6,5*8,9
Коническая пружина, типоразмер 0,8*4,5*6,5*8,9 мм. Диаметр проволоки 0,8 мм, конусность 1,4 : 1. Для кнопочных и переключающих устройств. В наличии и под заказ, отгрузка от одной штуки.
Коническая пружина размером 0,8*4,5*6,5*8,9 мм. Имеет нелинейную характеристику: по мере сжатия витки входят друг в друга.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 0,8 мм |
| Малый наружный диаметр | 4,5 мм |
| Большой наружный диаметр | 6,5 мм |
| Длина в свободном состоянии | 8,9 мм |
| Внутренние диаметры | 2,9–4,9 мм |
| Конусность | 1,4 : 1 |
Где применяется
- кнопочные и переключающие устройства
- виброизоляция с переменной жёсткостью
- узлы с ограниченной высотой в сжатом состоянии
Конусность 1,4 : 1 — конусность выражена слабо: характеристика близка к линейной, прогрессивность заметна только в конце хода. Витки большего диаметра мягче и садятся первыми, поэтому жёсткость по мере сжатия растёт. Отношение свободной длины к большему диаметру 1,4. Коническая форма устойчивее цилиндрической при осевом сжатии: широкое основание удерживает пружину от бокового выпучивания, направляющая нужна главным образом при перекосе опор.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Витки большего диаметра при том же сечении проволоки мягче и садятся первыми. Севший виток выключается из работы, и оставшаяся часть сопротивляется жёстче — усилие нарастает нелинейно. Узел получает мягкий отклик на малых перемещениях и жёсткий упор в конце хода без второй пружины.
Конусность K — отношение большего диаметра основания к меньшему, здесь 1,4 : 1. Ориентировочная шкала: до 1,5 — слабо выраженный конус, характеристика близка к линейной; 1,5–2 — умеренная; 2–3 — сильная; свыше 3 — максимальная прогрессивность и минимальная высота в сжатом состоянии.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,8
- Наружный диаметр пружины
- 4,5-6,5
- Длина пружины
- 8,9
