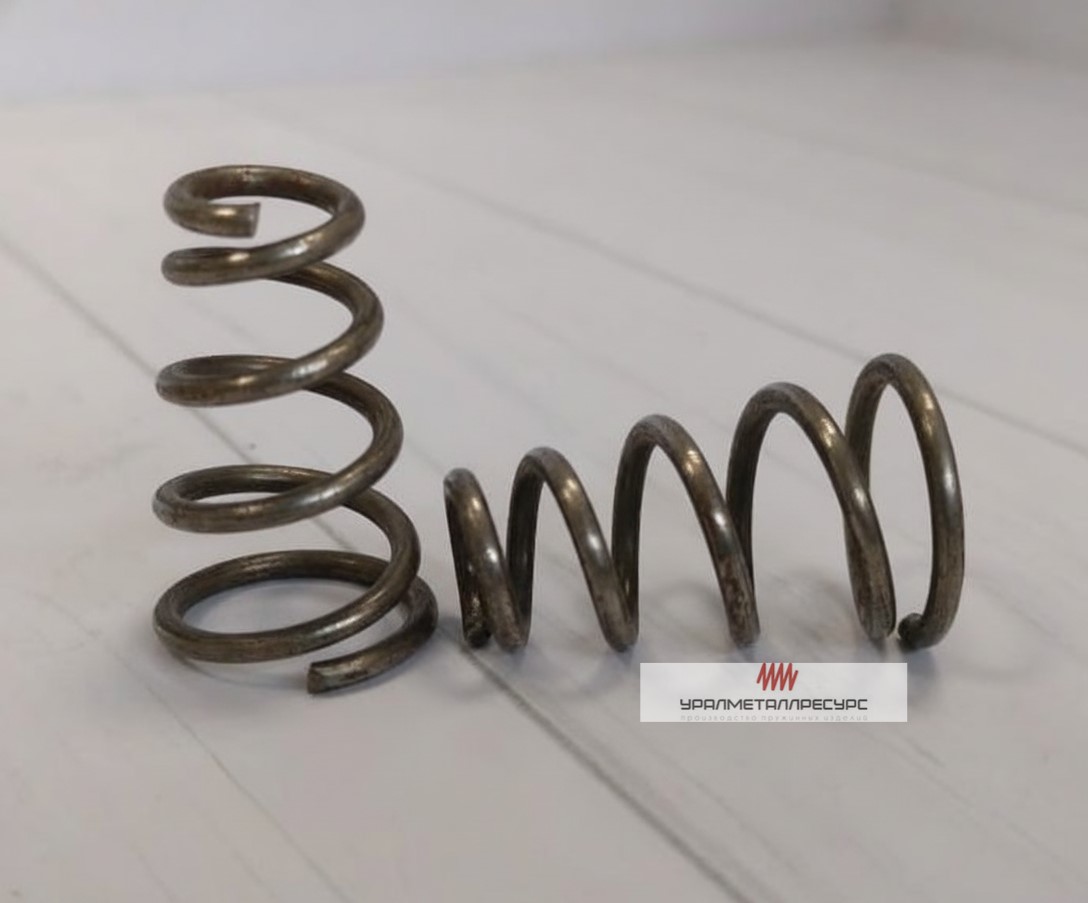

Пружина коническая 2*12,6*19,8*31
Пружина коническая 2*12,6*19,8*31
Коническая пружина размером 2*12,6*19,8*31 мм. Диаметр проволоки 2 мм, конусность 1,6 : 1. Для кнопочных и переключающих устройств. В наличии и под заказ, отгрузка от одной штуки.
Коническая пружина размером 2*12,6*19,8*31 мм. Имеет нелинейную характеристику: по мере сжатия витки входят друг в друга.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 2 мм |
| Малый наружный диаметр | 12,6 мм |
| Большой наружный диаметр | 19,8 мм |
| Длина в свободном состоянии | 31 мм |
| Внутренние диаметры | 8,6–15,8 мм |
| Конусность | 1,6 : 1 |
Где применяется
- кнопочные и переключающие устройства
- виброизоляция с переменной жёсткостью
- узлы с ограниченной высотой в сжатом состоянии
Конусность 1,6 : 1 — умеренная конусность: усилие нарастает плавно, узел получает мягкий отклик на малых перемещениях. Витки большего диаметра мягче и садятся первыми, поэтому жёсткость по мере сжатия растёт. Отношение свободной длины к большему диаметру 1,6. Коническая форма устойчивее цилиндрической при осевом сжатии: широкое основание удерживает пружину от бокового выпучивания, направляющая нужна главным образом при перекосе опор.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Витки большего диаметра при том же сечении проволоки мягче и садятся первыми. Севший виток выключается из работы, и оставшаяся часть сопротивляется жёстче — усилие нарастает нелинейно. Узел получает мягкий отклик на малых перемещениях и жёсткий упор в конце хода без второй пружины.
Конусность K — отношение большего диаметра основания к меньшему, здесь 1,6 : 1. Ориентировочная шкала: до 1,5 — слабо выраженный конус, характеристика близка к линейной; 1,5–2 — умеренная; 2–3 — сильная; свыше 3 — максимальная прогрессивность и минимальная высота в сжатом состоянии.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Нужны диаметр проволоки, наружные диаметры обоих оснований, длина в свободном состоянии, шаг или число витков и направление навивки. Если важна характеристика — добавьте усилие и ход, на котором оно требуется. Проще всего прислать образец: с него снимаются все размеры сразу.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2
- Наружный диаметр пружины
- 12,6-19,8
- Длина пружины
- 31
