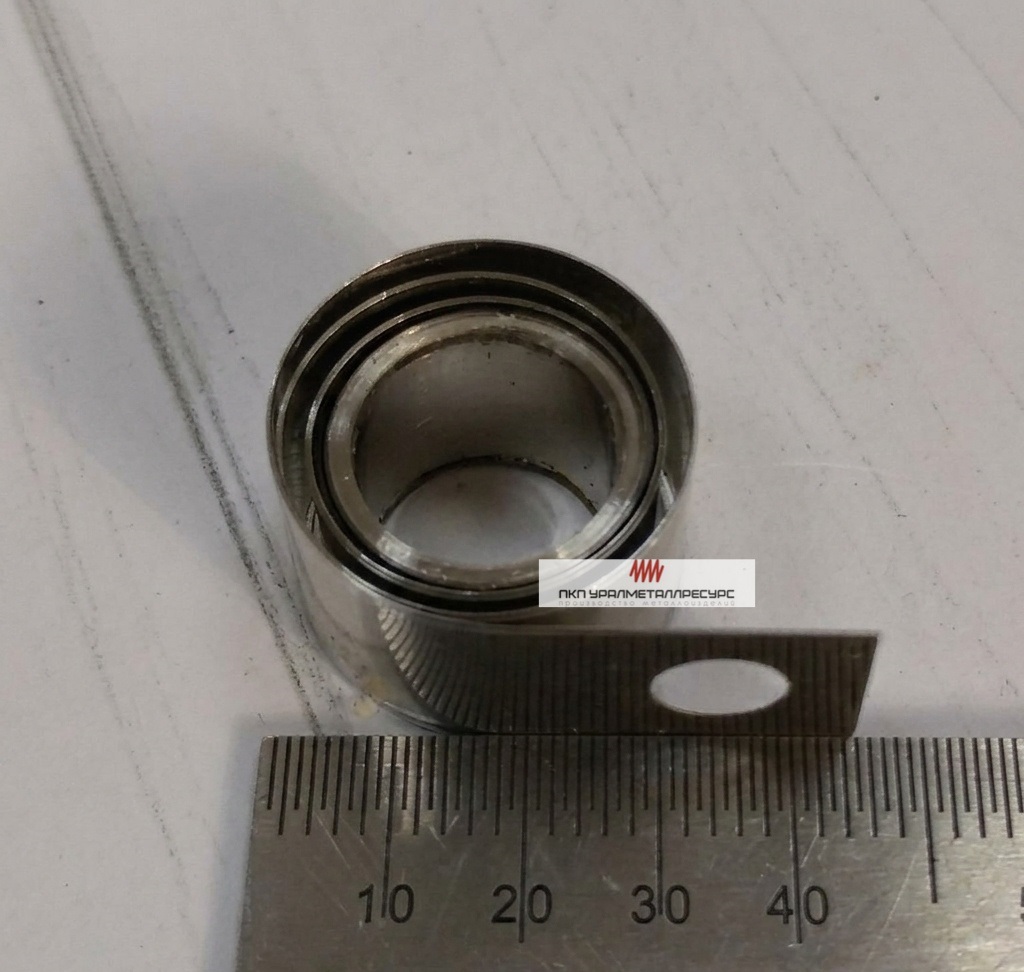

Пружина ленточная 0,1*10*350

У витой пружины витки идут вдоль оси, у ленточной лента укладывается в плоскости, виток на виток от центра к краю. Отсюда и разница в применении: витая работает на сжатие или растяжение по оси, ленточная — на закручивание и разматывание, занимая мало места по высоте.

Угол закручивания φ = M·L / (K·E·b·t³), момент инерции сечения ленты I = b·t³ / 12, напряжение изгиба σ = M·t / (2·I), накопленная энергия U = M² / (2·C). Здесь t — толщина, b — ширина, L — длина ленты, K — коэффициент формы около 1–1,2.

Внутренний конец сажают на валик, наружный крепят к барабану или корпусу. Чем меньше валик, тем выше напряжение изгиба в ленте и тем быстрее пружина устаёт, поэтому валик берут исходя из толщины ленты и требуемого числа оборотов. Пришлите чертёж узла — проверим посадку.

На практике так делают: перед пробивкой нового отверстия металл в этом месте отпускают с плавным переходом, иначе лента лопнет повторно по краю отверстия. Ремонт восстанавливает работоспособность, но укорачивает пружину и меняет характеристику, поэтому в ответственных узлах ставят новую.

Под приборные и часовые механизмы идут тонкие ленты из легированных сталей, под средние нагрузки — 60С2А, под высоконагруженные узлы — стали с повышенным содержанием кремния. Во влажной среде берут нержавеющую полосу или ленту с гальваническим покрытием. Уточните условия работы — предложим исполнение.
