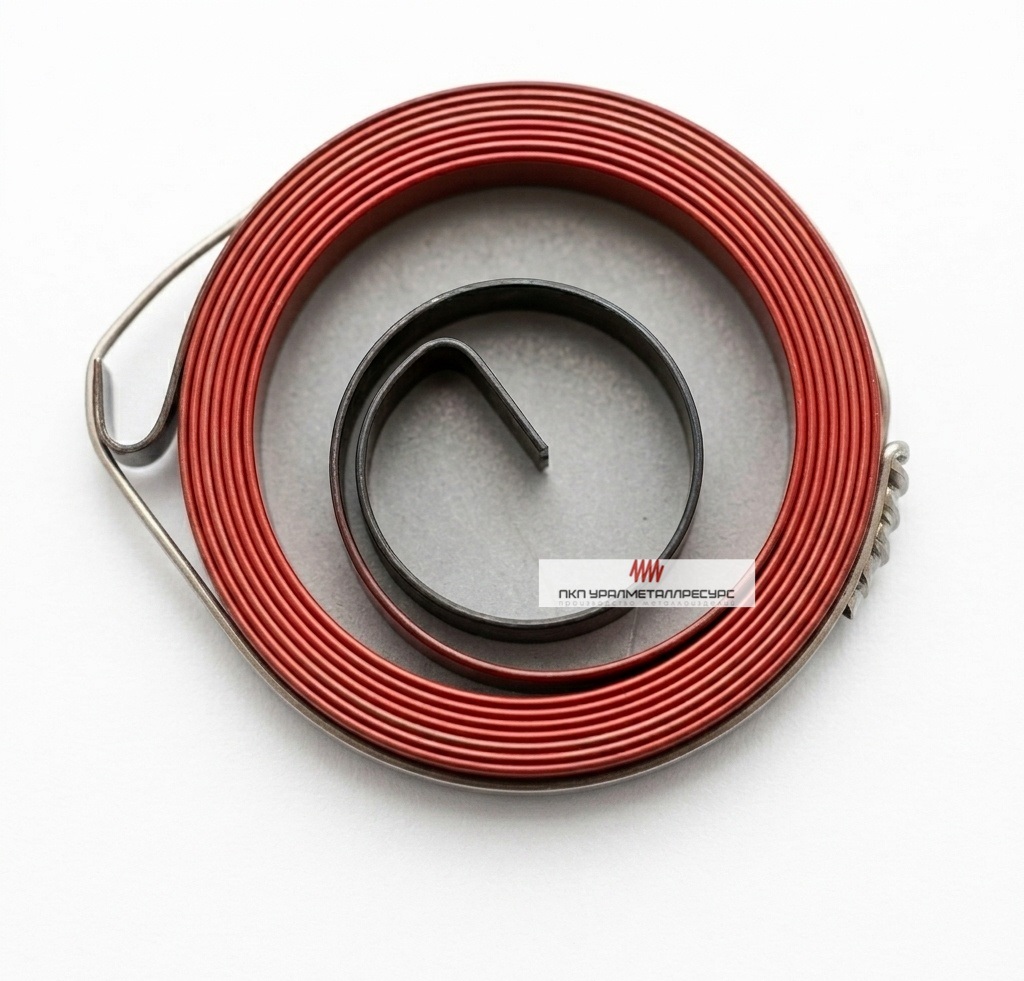

Пружина спиральная 0,65*6*980
Пружина спиральная 0,65*6*980
Спиральная пружина 0,65*6*980 мм. Накапливает энергию при закручивании плоской ленты в спираль: внутренний конец крепится к валику, наружный — к барабану или корпусу. Лента 0,65*6 мм, длина 980 мм. Для приборных, часовых и счётных механизмов.
Спиральная пружина размером 0,65*6*980 мм. Накапливает энергию при закручивании плоской ленты в спираль: внутренний конец крепится к валику, наружный — к барабану или корпусу.
Характеристики
| Параметр | Значение |
|---|---|
| Толщина ленты | 0,65 мм |
| Ширина ленты | 6 мм |
| Длина развёрнутой ленты | 980 мм |
| Масса ленты | 30 г (расчётная) |
Где применяется
- приборные, часовые и счётные механизмы
- катушки смотки троса, шланга и кабеля
- рулонные шторы, жалюзи и рольставни
Момент растёт с увеличением толщины ленты в кубе, поэтому даже небольшое изменение толщины заметно меняет характеристику. Число оборотов, наоборот, задаётся длиной ленты.
О крутящем моменте. Момент и число оборотов зависят от длины ленты, диаметра валика и барабана, а не только от сечения: по габаритам они однозначно не определяются. Сообщите требуемый момент, число оборотов и диаметр валика — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Угол закручивания φ = M·L / (K·E·b·t³), момент инерции сечения ленты I = b·t³ / 12, напряжение изгиба σ = M·t / (2·I), накопленная энергия U = M² / (2·C). Здесь t — толщина, b — ширина, L — длина ленты, K — коэффициент формы около 1–1,2.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Толщину и ширину ленты, длину в развёрнутом виде и наружный диаметр в свёрнутом, способ крепления концов — отверстие, крючок, отгиб. Если пружина работает в приводе, добавьте момент и число оборотов. Проще всего прислать образец: снимем размеры сами.
У витой пружины витки идут вдоль оси, у ленточной лента укладывается в плоскости, виток на виток от центра к краю. Отсюда и разница в применении: витая работает на сжатие или растяжение по оси, ленточная — на закручивание и разматывание, занимая мало места по высоте.
Нет. Спиральная накапливает энергию при закручивании, и момент растёт с числом оборотов. Пружина постоянного усилия — плотно смотанный рулон, который держит почти неизменную силу на ходе, но и она выходит на номинал не сразу: сила стабилизируется примерно после хода в 1,25 диаметра валка.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,65
- Наружный диаметр пружины
- 6
- Длина пружины
- 980
