Пружина ленточная 0,15*9,45*630
Пружина ленточная 0,15*9,45*630

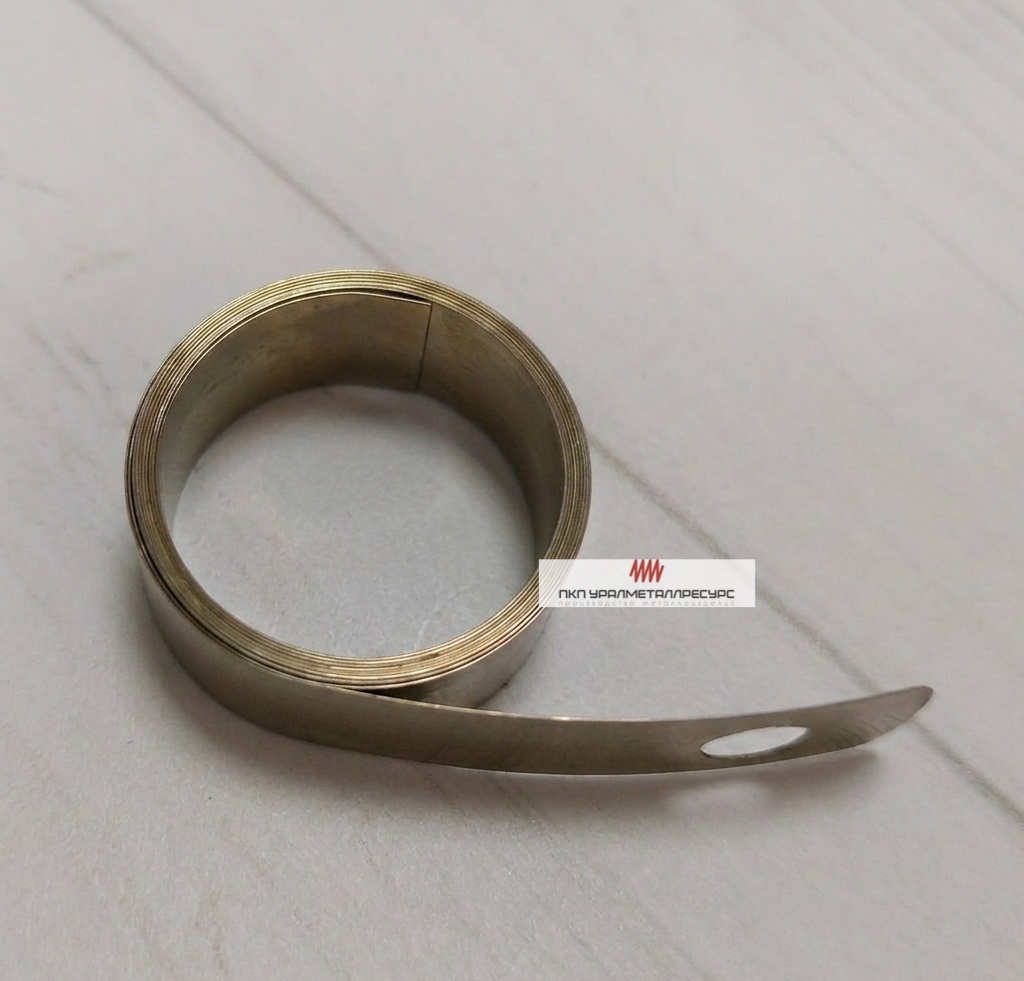

Ленточная пружина размером 0,15*9,45*630 мм. Лента 0,15*9,45 мм, длина 630 мм. Для подъёмных и складных конструкций. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Ленточная пружина размером 0,15*9,45*630 мм. Изготавливается из плоской ленты и работает на изгиб или разматывание.
Характеристики
| Параметр | Значение |
|---|---|
| Толщина ленты | 0,15 мм |
| Ширина ленты | 9,45 мм |
| Длина развёрнутой ленты | 630 мм |
| Масса ленты | 7 г (расчётная) |
Где применяется
- подъёмные и складные конструкции
- фиксаторы, защёлки и распорные элементы
- механизмы смотки и подачи ленты
Отношение ширины к толщине 63: лента широкая и тонкая, при монтаже её легко смять по кромке — храните и подавайте в рулоне, не перегибая поперёк. Момент растёт с увеличением толщины ленты в кубе, поэтому даже небольшое изменение толщины заметно меняет характеристику. Число оборотов, наоборот, задаётся длиной ленты.
О крутящем моменте. Момент и число оборотов зависят от длины ленты, диаметра валика и барабана, а не только от сечения: по габаритам они однозначно не определяются. Сообщите требуемый момент, число оборотов и диаметр валика — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
В КОМПАС-3D модель строят по диаметру валика, диаметру барабана и длине ленты — программа сворачивает ленту на валик. Для расчётной части хватает формул угла закручивания и напряжения изгиба или онлайн-калькуляторов. Готовый чертёж присылайте нам — изготовим по нему.
Ресурс зависит от того, насколько близко к пределу упругости работает лента: тонкие приборные пружины при малых напряжениях ходят миллионы циклов, нагруженные заводные — на порядки меньше. Ускоряют износ перезавод сверх расчётного числа оборотов, коррозия и задиры на кромке ленты.
У витой пружины витки идут вдоль оси, у ленточной лента укладывается в плоскости, виток на виток от центра к краю. Отсюда и разница в применении: витая работает на сжатие или растяжение по оси, ленточная — на закручивание и разматывание, занимая мало места по высоте.
Внутренний конец сажают на валик, наружный крепят к барабану или корпусу. Чем меньше валик, тем выше напряжение изгиба в ленте и тем быстрее пружина устаёт, поэтому валик берут исходя из толщины ленты и требуемого числа оборотов. Пришлите чертёж узла — проверим посадку.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,15
- Наружный диаметр пружины
- 9,45
- Длина пружины
- 630
