Пружина кручения 1,2*16,8
Пружина кручения 1,2*16,8

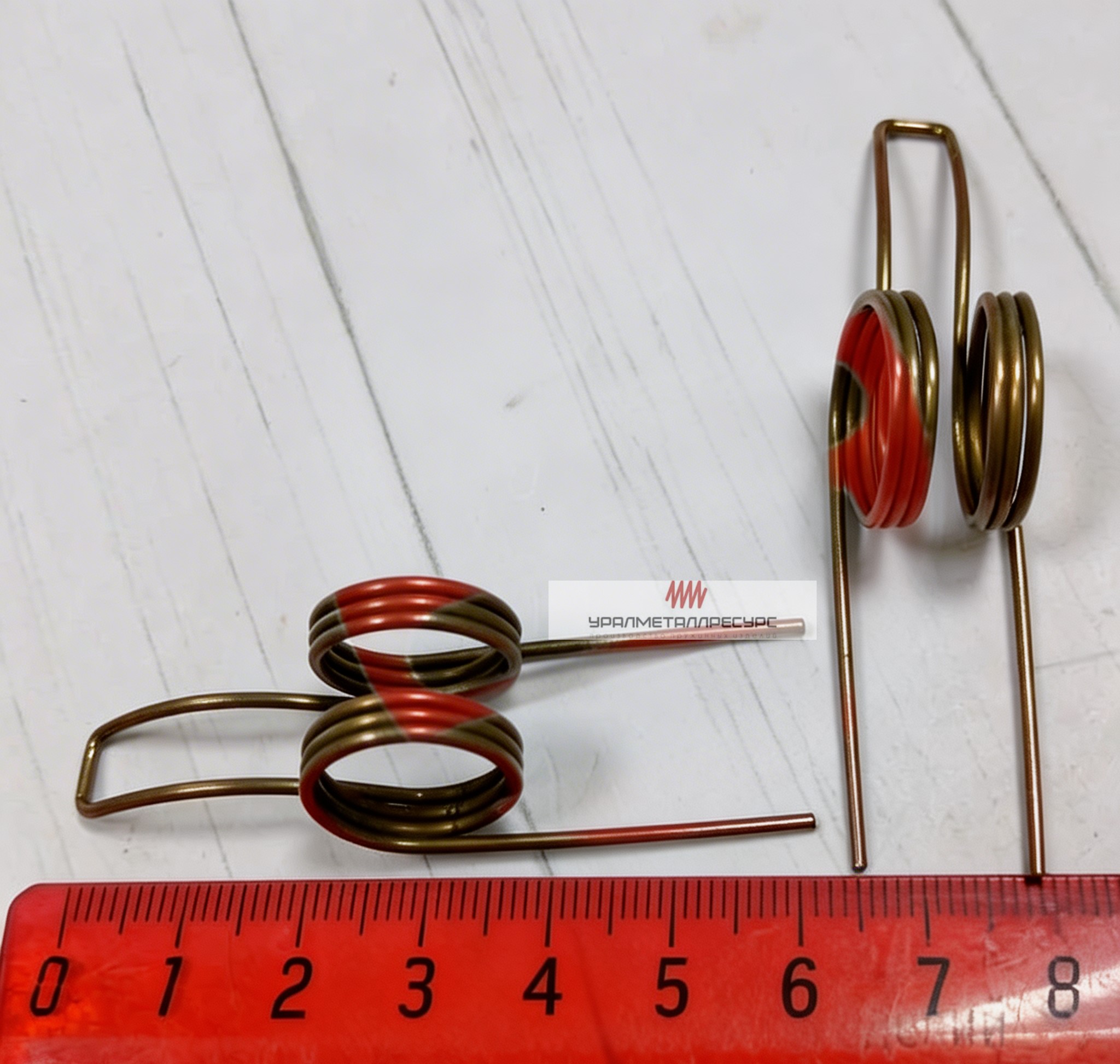

Пружина кручения, типоразмер 1,2*16,8 мм. Диаметр проволоки 1,2 мм, внутренний диаметр 14,4 мм, индекс навивки 13. Для прижимных устройств с поворотным плечом. В наличии и под заказ, отгрузка от одной штуки.
Пружина кручения размером 1,2*16,8 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 1,2 мм |
| Наружный диаметр | 16,8 мм |
| Внутренний диаметр | 14,4 мм |
| Средний диаметр витка | 15,6 мм |
| Индекс навивки | 13 |
Где применяется
- прижимные устройства с поворотным плечом
- узлы с ограниченным углом поворота
- откидные крышки и лючки
Индекс навивки 13 — пружина мягкая и склонна к потере устойчивости, при монтаже стоит предусмотреть направляющую. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 12,5 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
ГОСТ 18751-80 нормирует число рабочих витков в пределах 2–12; на практике закладывают не меньше 5–7 — при малом числе витков угол на виток растёт, и пружина работает у предела упругости. Минимум витков ограничен ещё и устойчивостью: тело пружины должно сохранять прямолинейность оси.
65Г доступнее, но требовательна к режимам термообработки; 60С2А предсказуемее ведёт себя при циклических и ударных нагрузках; 50ХФА держит повышенную температуру; бронза идёт туда, где нужны стойкость к среде и немагнитность. После навивки заготовку калят и отпускают до твёрдости порядка 44–50 HRC.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Внутренний диаметр 14,4 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 12,5 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Ресурс зависит от того, насколько близко к предельному углу работает пружина. На пределе допустимого угла счёт идёт на десятки тысяч циклов, при нагрузке около 80% от предельной — на сотни тысяч, при 70% пружина работает практически без потери свойств. Поэтому по моменту закладывают запас в 1,5–2 раза.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 1,2
- Наружный диаметр пружины
- 16,8
