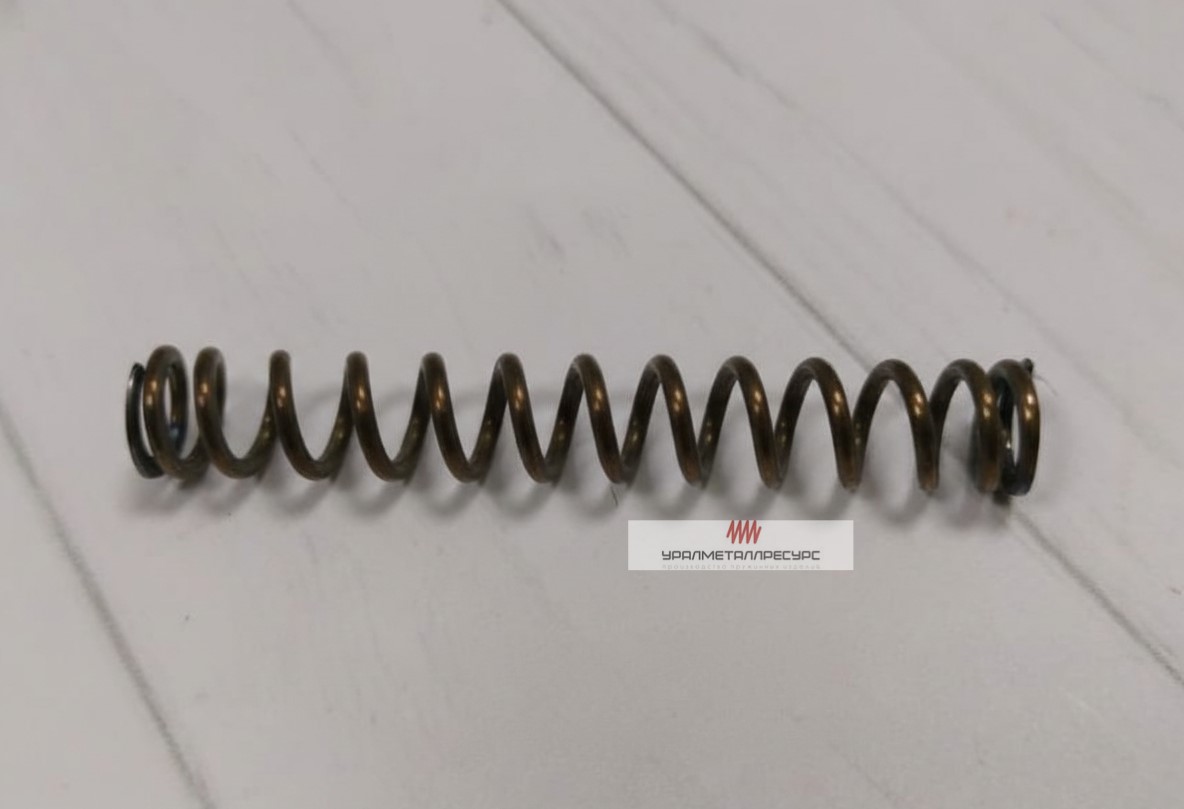

Пружина сжатия 1,5*9,5*62
Пружина сжатия 1,5*9,5*62
Пружина сжатия размером 1,5*9,5*62 мм. Диаметр проволоки 1,5 мм, внутренний диаметр 6,5 мм, индекс навивки 5,3. Для возвратных механизмов и толкателей. Отгружаем от одной штуки.
Пружина сжатия размером 1,5*9,5*62 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 1,5 мм |
| Наружный диаметр | 9,5 мм |
| Длина в свободном состоянии | 62 мм |
| Внутренний диаметр | 6,5 мм |
| Средний диаметр витка | 8 мм |
| Индекс навивки | 5,3 |
Где применяется
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
- прижимные и фиксирующие устройства
Индекс навивки 5,3 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Отношение длины к наружному диаметру 6,5: при сжатии без направляющей возможен боковой изгиб.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Касательное напряжение обратно пропорционально кубу диаметра проволоки, поэтому даже небольшое изменение сечения резко меняет несущую способность. Есть и технологические границы: проволока тоньше 0,5 мм требует специального навивочного оборудования, а толще 8 мм усложняет термообработку из-за неравномерного прогрева по сечению.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Внутренний диаметр 6,5 мм, наружный 9,5 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 1,5
- Наружный диаметр пружины
- 9,5
- Длина пружины
- 62
