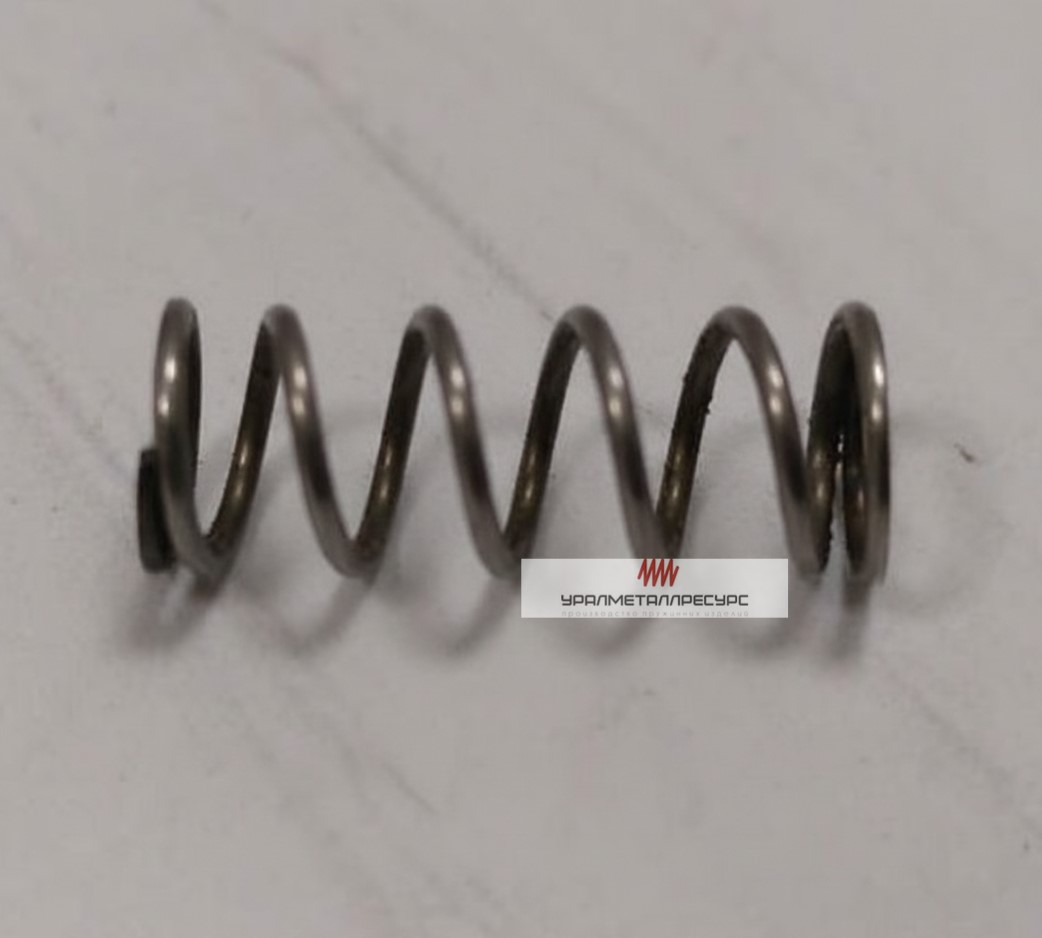

Пружина сжатия 0,8*7,2*18,3
Пружина сжатия 0,8*7,2*18,3
Пружина сжатия, типоразмер 0,8*7,2*18,3 мм. Диаметр проволоки 0,8 мм, внутренний диаметр 5,6 мм, индекс навивки 8. Для клапанных и золотниковых узлов. Отгрузка от одной штуки, доставка по России.
Пружина сжатия размером 0,8*7,2*18,3 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 0,8 мм |
| Наружный диаметр | 7,2 мм |
| Длина в свободном состоянии | 18,3 мм |
| Внутренний диаметр | 5,6 мм |
| Средний диаметр витка | 6,4 мм |
| Индекс навивки | 8 |
Где применяется
- клапанные и золотниковые узлы
- прижимные и фиксирующие устройства
- амортизация и гашение вибраций
Индекс навивки 8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,8
- Наружный диаметр пружины
- 7,2
- Длина пружины
- 18,3
