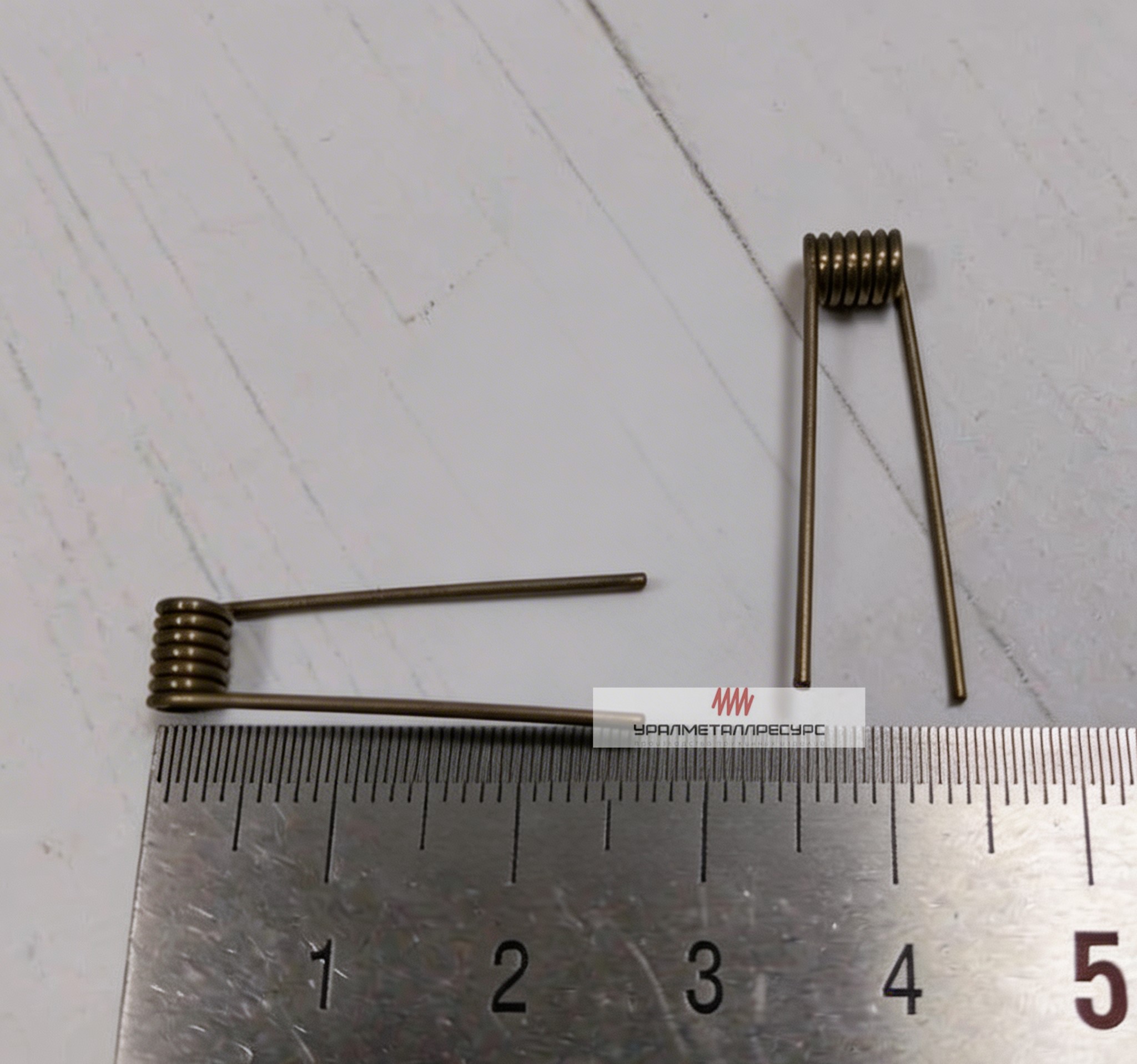

Пружина кручения 0,8*4,25
Пружина кручения 0,8*4,25
Пружина кручения размером 0,8*4,25 мм. Диаметр проволоки 0,8 мм, внутренний диаметр 2,65 мм, индекс навивки 4,3. Для прижимных устройств с поворотным плечом. В наличии и под заказ, отгрузка от одной штуки.
Пружина кручения размером 0,8*4,25 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 0,8 мм |
| Наружный диаметр | 4,25 мм |
| Внутренний диаметр | 2,65 мм |
| Средний диаметр витка | 3,45 мм |
| Индекс навивки | 4,3 |
Где применяется
- прижимные устройства с поворотным плечом
- узлы с ограниченным углом поворота
- откидные крышки и лючки
Индекс навивки 4,3 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 2,3 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 4,3. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Внутренний диаметр 2,65 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 2,3 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Момент пропорционален углу закрутки; методика расчёта дана в ГОСТ 18751-80 — угол зависит от момента, среднего диаметра витка, числа витков, диаметра проволоки и модуля сдвига. Считают на один виток и умножают на их число. Онлайн-калькуляторы дают разброс, надёжнее свериться со справочником.
ГОСТ 18751-80 нормирует число рабочих витков в пределах 2–12; на практике закладывают не меньше 5–7 — при малом числе витков угол на виток растёт, и пружина работает у предела упругости. Минимум витков ограничен ещё и устойчивостью: тело пружины должно сохранять прямолинейность оси.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,8
- Наружный диаметр пружины
- 4,25
