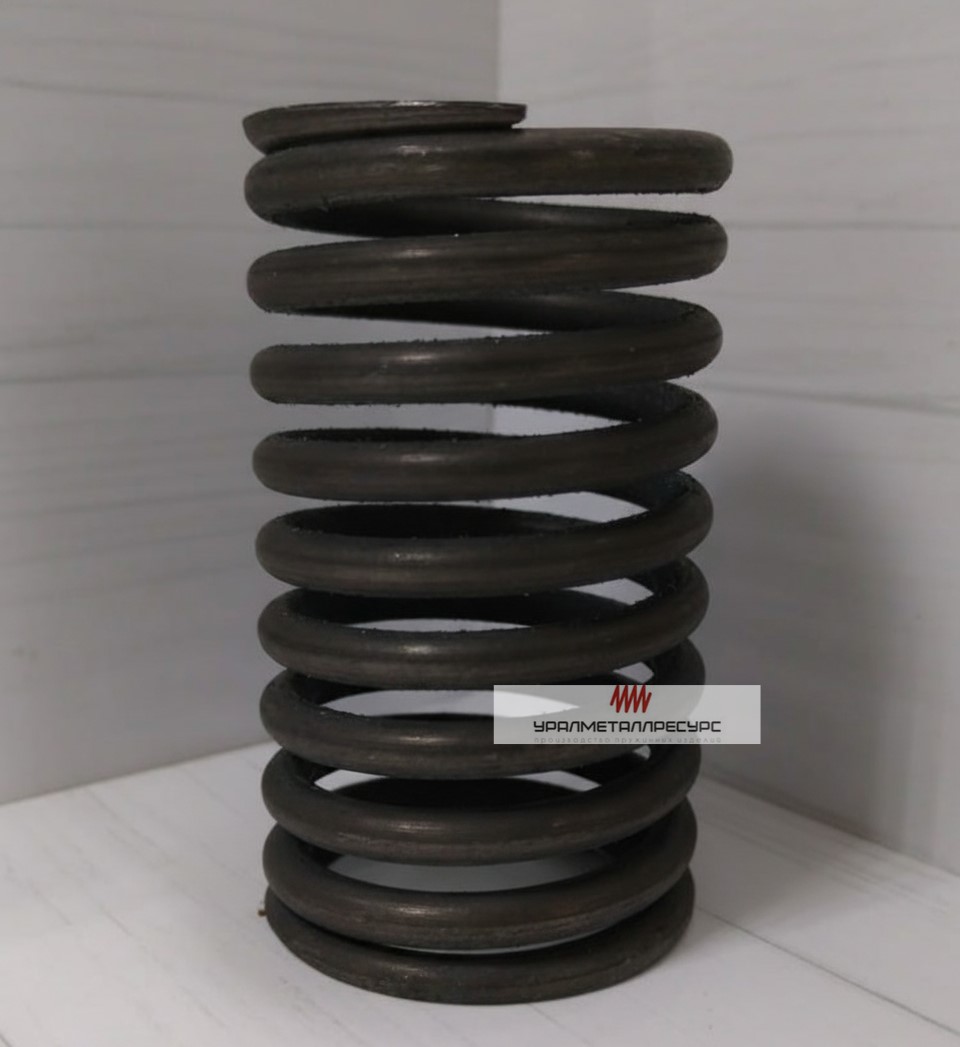

Пружина сжатия 5*44,5*76
Пружина сжатия 5*44,5*76
Пружина сжатия, типоразмер 5*44,5*76 мм. Диаметр проволоки 5 мм, внутренний диаметр 34,5 мм, индекс навивки 7,9. Для клапанных и золотниковых узлов. Отгрузка от одной штуки, доставка по России.
Пружина сжатия размером 5*44,5*76 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 5 мм |
| Наружный диаметр | 44,5 мм |
| Длина в свободном состоянии | 76 мм |
| Внутренний диаметр | 34,5 мм |
| Средний диаметр витка | 39,5 мм |
| Индекс навивки | 7,9 |
Где применяется
- клапанные и золотниковые узлы
- прижимные и фиксирующие устройства
- амортизация и гашение вибраций
Индекс навивки 7,9 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Витки сомкнутся, и дальше пружина работает как сплошная втулка: усилие подскакивает мгновенно, а в металле остаётся осадка. Проверьте, что ход узла заканчивается раньше длины при сомкнутых витках. Если требуемое усилие достигается только на смыкании, типоразмер подобран неверно — нужна пружина с другим сечением проволоки.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 5
- Наружный диаметр пружины
- 44,5
- Длина пружины
- 76
