Пружина сжатия 1,8*12*50 Сталь Бронза
Пружина сжатия 1,8*12*50 Сталь Бронза

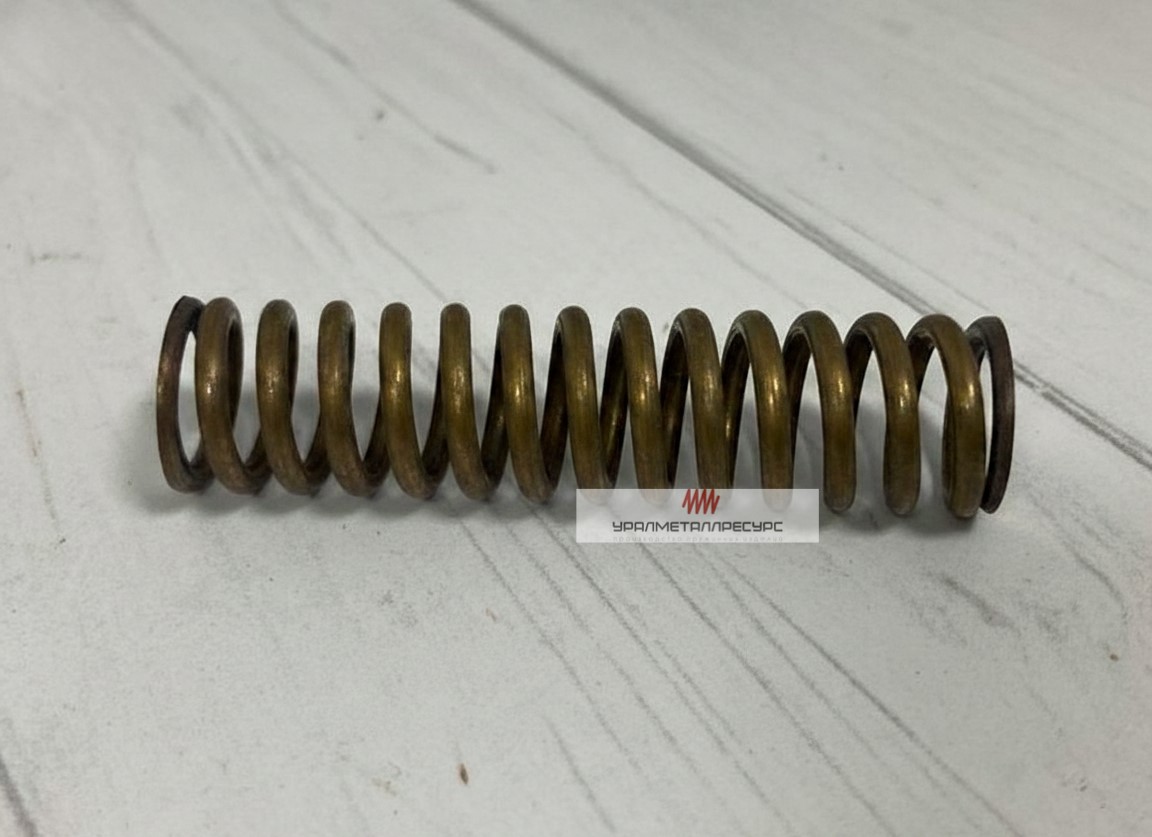

Пружина сжатия 1,8*12*50 мм, бронза. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Диаметр проволоки 1,8 мм, внутренний диаметр 8,4 мм, индекс навивки 5,7. Для прижимных и фиксирующих устройств.
Пружина сжатия размером 1,8*12*50 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Материал — бронза, немагнитный коррозионностойкий сплав.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 1,8 мм |
| Наружный диаметр | 12 мм |
| Длина в свободном состоянии | 50 мм |
| Внутренний диаметр | 8,4 мм |
| Средний диаметр витка | 10,2 мм |
| Индекс навивки | 5,7 |
| Материал | бронза |
Где применяется
- прижимные и фиксирующие устройства
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
Индекс навивки 5,7 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Отношение длины к наружному диаметру 4,2: при сжатии без направляющей возможен боковой изгиб.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Внутренний диаметр 8,4 мм, наружный 12 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 1,8
- Наружный диаметр пружины
- 12
- Длина пружины
- 50
