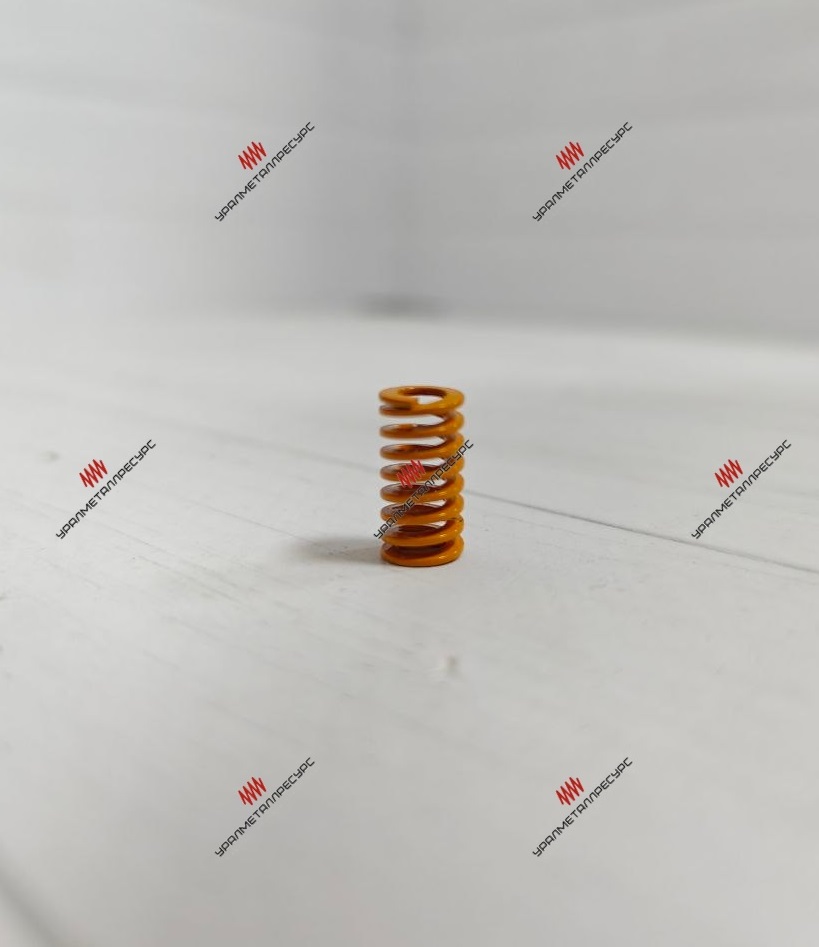

Инструментальная пружина JIS желтая-сверхлегкая 10*25
Инструментальная пружина JIS желтая-сверхлегкая 10*25
Пружина сжатия для штамповой оснастки, серия SF 10*25 мм: жёлтая маркировка JIS B 5012, сверхлёгкой нагрузки. Внутренний диаметр 5 мм, жёсткость 7,8 Н/мм, усилие до 98 Н, сечение проволоки 2,1*0,8 мм. Для съёмников и прижимов в вырубных штампах.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 10 мм, внутренний 5 мм, свободная длина 25 мм, жёсткость 7,8 Н/мм. Сечение проволоки 2,1×0,8 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 10 мм (40 %) | 78 Н | 1 000 000 циклов |
| 11,2 мм (45 %) | 87 Н | 500 000 циклов |
| 12,5 мм (50 %) | 98 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Жёлтый цвет в стандарте JIS B 5012 обозначает сверхлёгкую нагрузку, серию SF. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 7,8 Н/мм.
При жёсткости 7,8 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 10 мм это 78 Н, на 11,2 мм — 87 Н, на 12,5 мм — 98 Н. Промежуточные значения считаются по той же формуле линейно.
Достаточно наружного диаметра, свободной длины и класса нагрузки — для этой позиции это 10 мм, 25 мм и серия SF. Если каталожного обозначения нет, укажите диаметр отверстия, диаметр штифта, рабочий ход и требуемое усилие — подберём по узлу.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Стандарты задают разные ряды посадочных размеров и разную цветовую шкалу. ISO 10243 использует длины 25, 32, 38, 44, 51, 64 мм и далее, JIS B 5012 — кратные пяти. Менять один стандарт на другой в готовой оснастке нельзя: не совпадут ни посадочное место, ни характеристики. Выбор определяется тем, под какой стандарт спроектирован штамп.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Наценки за нестандартный типоразмер нет. Подобрать замену можно и по параметрам узла: диаметру отверстия, ходу и требуемому усилию.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,15*1,1
- Наружный диаметр пружины
- 10
- Длина пружины
- 25
