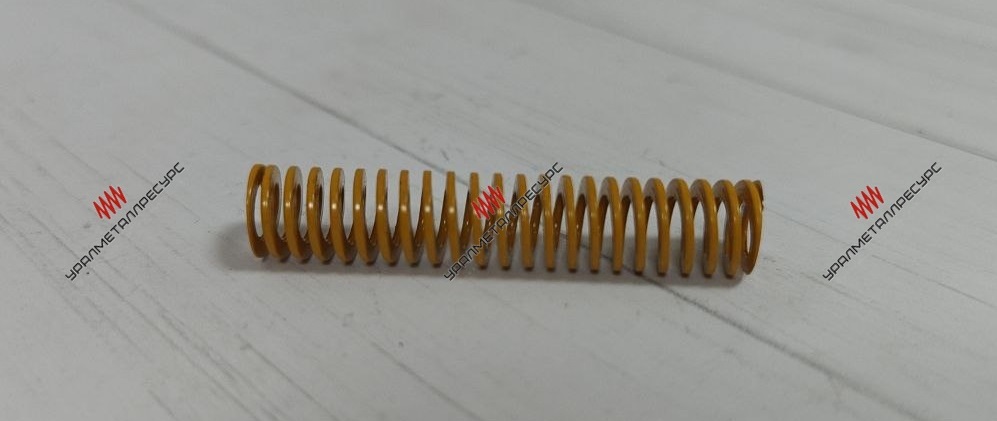

Инструментальная пружина JIS желтая-сверхлегкая 10*55
Инструментальная пружина JIS желтая-сверхлегкая 10*55
Пружина сжатия для штамповой оснастки, серия SF 10*55 мм: жёлтая маркировка JIS B 5012, сверхлёгкой нагрузки. Внутренний диаметр 5 мм, жёсткость 3,5 Н/мм, усилие до 96 Н, сечение проволоки 2,1*0,8 мм. Для съёмников и прижимов в вырубных штампах.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 10 мм, внутренний 5 мм, свободная длина 55 мм, жёсткость 3,5 Н/мм. Сечение проволоки 2,1×0,8 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 22 мм (40 %) | 77 Н | 1 000 000 циклов |
| 24,8 мм (45 %) | 87 Н | 500 000 циклов |
| 27,5 мм (50 %) | 96 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Отношение длины к диаметру 5.5 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Жёлтый цвет в стандарте JIS B 5012 обозначает сверхлёгкую нагрузку, серию SF. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 3,5 Н/мм.
Работа на предельном ходе 27,5 мм даёт максимальное усилие, но и минимальный ресурс — 300 000 циклов. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Отношение длины к диаметру здесь 5,5. При значении около четырёх и выше пружина склонна к потере устойчивости, поэтому нужен штифт или гильза. Диаметр штифта подбирают по внутреннему диаметру 5 мм с зазором.
Прямоугольное сечение заполняет тот же объём плотнее круглого, поэтому при одинаковом посадочном месте пружина развивает большее усилие и допускает больший ход до смыкания витков. Именно это отличает инструментальные пружины от обычных пружин сжатия. Здесь сечение 2,1×0,8 мм.
Достаточно наружного диаметра, свободной длины и класса нагрузки — для этой позиции это 10 мм, 55 мм и серия SF. Если каталожного обозначения нет, укажите диаметр отверстия, диаметр штифта, рабочий ход и требуемое усилие — подберём по узлу.
При комнатной температуре и сжатии в пределах рабочего хода заметной потери не происходит. Опасны длительное сжатие сверх допустимого хода и нагрев: в этих условиях развивается релаксация и свободная длина уменьшается. Оснастку на длительное хранение лучше оставлять разгруженной.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,15*1,1
- Наружный диаметр пружины
- 10
- Длина пружины
- 55
